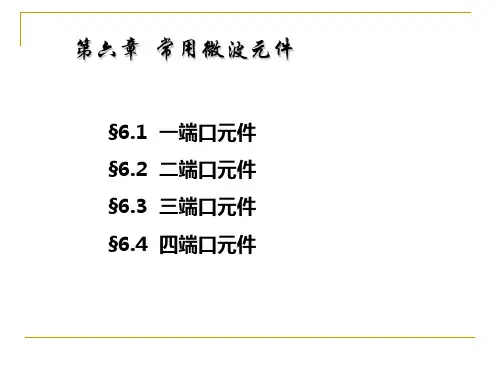

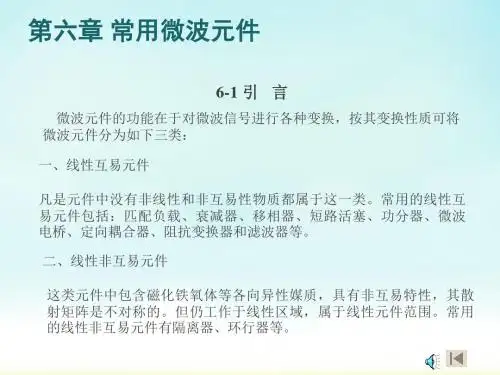

第六章微波元件§6-1 引言在微波系统中，实现对微波信号的定向传输、衰减、隔离、滤波、相位控制、波型与极化变换、阻抗变换与调配等功能作用的，统称为微波元（器）件。
微波元件的型式和种类很多，其中有些与低频元件的作用相似。
如在波导横截面中插入金属膜片或销钉，起类似低频中的电感、电容的作用；沿波导轴线放置适当长度的吸收片，可以起消耗电磁能量的作用，相当于低频中的衰减器；在E面或H面使波导分支，可以起类似于低频中的串联、并联作用，等等。
将若干微导元件组合起来，可以得到各种重要组件。
如在波导中将膜片或销钉放在适当位置，可以构成谐振腔；由适当组合的谐振腔，可以得到不同要求的微波滤波器等等。
但是，有不少微波元件在低频电路中是没有的。
如滤除寄生波的滤除器，波型变换器，极化变换器等。
由于微波属于分布参数系统，因此绝大多数现波元件的分析和设计问题，严格地讲是一个过错整流器的电磁场边值问题。
由于边界条件比较复杂，利用场的方法进行分析，涉及到复杂的电磁理论和应用数学问题，因此是十分繁难的。
只有少数几何形状比较简单的元件才能利用该方法进行严格的求解。
目前，最切实际的方法是以场的物理概念作指导，采用网络的方法（即等效电路法），场、路结合进行分析和综合，最后将所得结果用场结构元件去模拟。
所以，等效电路法是研究微波元件的基本方法。
微波系统是由许多元件和均匀传输线组成的，应力求做到在连接外没有反射，亦即处于阻抗匹配状态。
由于微波元件种类繁多，本章不可能全部涉及，只能选择其中最主要的，作以较详细的论述。
§6-2 终端负载终端我载是一种单口元件。
常用的终端负载有两类，一类是匹配负载，一类是可变短路器。
这些终端装置广泛地用于实验室，以测量微波元件的阻抗和散射参量。
匹配负载是用来全部吸收入射波功率，保证传输系统的终端不产生反射的终端装置，它相当于终接特性阻抗的线。
可变短路器是一种可调整的电抗性负载，是用来把入射波功率全部反射的终端装置。
