微波炉元器件检测方法微波炉是家庭厨房中常见的厨具之一,它使用了多种元器件来实现加热和控制功能。
为确保微波炉的稳定性和安全性,需要进行元器件的检测。
本文将介绍微波炉常见元器件的检测方法。
1.高压变压器(高压变压器)检测:高压变压器是微波炉中的重要元器件之一,它负责将电源输入的低压电流转换成所需的高压电流。
为确保安全和稳定性,需要对高压变压器进行检测。
其中,主要包括以下几个方面:-外观检测:检查高压变压器外壳是否有损坏、变形等情况,确保外观完好。
-绝缘电阻测试:使用万用表将高压变压器的两个端子接触电极进行测试,以确保绝缘电阻在安全范围内。
-工作电流测试:可以使用电流表和负载进行测试,以确保高压变压器在工作中能够提供所需的电流。
2.微波发生器检测:微波发生器是微波炉的核心元器件之一,它产生和放大微波信号,以实现食物的加热。
以下是微波发生器的检测方法:-外观检测:检查微波发生器的外观是否完好,无明显损坏。
-频率测试:使用频谱分析仪测试微波发生器的输出频率,确保其处在指定范围内。
-输出功率测试:使用功率计测试微波发生器的输出功率,确保其与设定值相匹配。
3.控制电路检测:控制电路是微波炉操作与控制的核心,它负责调节加热时间、功率等参数。
以下是控制电路的检测方法:-电压测试:使用电压表检测各个控制电路的电压输出是否正常。
-对比实验:将控制电路的输出与设定值进行对比测试,确保其能准确调节微波炉的工作状态。
-工作稳定性测试:测试控制电路在连续使用一段时间后是否会出现异常,以确保其稳定性和可靠性。
4.传感器检测:微波炉中通常配备有各种传感器用于检测食物的状态,如温度传感器、湿度传感器等。
以下是传感器的检测方法:-响应时间测试:将传感器暴露在其中一种条件下,测试其响应时间是否在指定范围内。
-灵敏度测试:将传感器置于特定环境中,测试其对环境变化的灵敏度。
-稳定性测试:将传感器暴露在特定环境中一段时间,测试其稳定性和长时间使用的可靠性。
微波组件和微波器件的生产工艺非常复杂,涉及到多个步骤和关键技术。
以下是一些常见的生产工艺:
1. 基板/载体大面积接地互连:这是微波组件组装的关键工艺技术之一,它涉及到基板与盒体的大面积接地互连,直接影响微波组件的接地效果。
实现基板大面积接地互连有三种工艺方法:螺钉压紧接地法、钎焊接地法和导电胶接地法。
2. 芯片贴装技术:微波组件使用的微波及控制元器件较多,为了提高组装密度和降低封装损耗,绝大多数微波及控制元器件都以裸芯片形式安装。
实现芯片安装的方法有两种:合金贴装法和粘结剂贴装法。
3. 引线键合互连:这是实现微波组件电气互连的关键工序。
引线键合根据键合机原理不同,分为球键合和楔键合;根据键合条件的不同,可分为热压焊、冷超声、热超声键合。
4. 微深孔加工:这是制造电子微波器件的常用工艺之一,可以制造出精度高、质量稳定的高频微波元件,如滤波器、功分器、耦合器等。
这种工艺可以在硅基、氮化硅、蓝宝石、氧化锆等材料上打孔,孔径一般在0.15mm以内,孔深可达50mm以上。
以上信息仅供参考,如需更多信息,建议咨询专业人士或查阅相关书籍文献。
2024年微波介质陶瓷元器件市场分析现状简介微波介质陶瓷元器件是一种在微波频段广泛应用的陶瓷材料,具有优异的电磁性能和稳定性。
在无线通信、雷达、卫星通信等高频电子设备中,微波介质陶瓷元器件扮演着重要角色。
本文将对微波介质陶瓷元器件市场进行分析,探讨其现状和未来发展趋势。
市场规模与增长近年来,随着移动通信技术的迅猛发展,微波介质陶瓷元器件市场经历了快速增长。
根据市场研究机构的数据,2019年全球微波介质陶瓷元器件市场规模约为100亿美元,并且预计在未来几年还将保持稳定增长。
亚太地区是微波介质陶瓷元器件市场的主要消费地,占据了全球市场份额的40%以上。
而中国作为全球最大的电子制造基地,也是微波介质陶瓷元器件的重要生产和消费国家。
主要应用领域微波介质陶瓷元器件广泛应用于各种高频电子设备中,主要涵盖以下几个领域:1. 通信设备移动通信基站、卫星通信设备、光纤通信等领域需要使用到微波介质陶瓷元器件来实现高速无线通信。
2. 雷达系统雷达是军事和民用领域中广泛应用的高频信号探测系统,微波介质陶瓷元器件在雷达的发射和接收过程中起到关键作用。
3. 医疗设备医疗设备中的高频诊断仪器、医疗雷达等都需要使用到微波介质陶瓷元器件以实现高精度的信号传输和接收。
4. 卫星导航系统卫星导航系统中的微波天线、天线驱动器等关键部件都离不开微波介质陶瓷元器件的支持。
市场竞争格局微波介质陶瓷元器件市场竞争激烈,主要由一些国际知名企业和本土企业共同组成。
主要竞争者包括美国的Kyocera、日本的村田制作所、中国的三安光电等。
这些企业凭借其技术实力、品牌优势和规模效应,占据了市场的主要份额。
此外,行业内还存在一些中小型企业,它们通过专业化定制、柔性供应等方式保持着一定的市场份额。
市场机遇与挑战微波介质陶瓷元器件市场未来发展充满机遇和挑战。
一方面,随着5G通信技术的快速普及和升级,对微波介质陶瓷元器件的需求将进一步增加。
另一方面,新兴技术如物联网、车联网等的兴起也将为微波介质陶瓷元器件带来新的市场机遇。
射频微波电阻-概述说明以及解释1.引言1.1 概述射频微波电阻是一种在射频和微波电路中广泛应用的电子元器件。
它能够在电路中提供特定的电阻值,并能够有效地限制电流的流动。
射频微波电阻的主要作用是消耗电流的能量,将其转化为热能,以防止其在电路中产生反射和干扰。
射频微波电阻的原理是基于电阻材料的电阻特性和射频微波信号的特点。
电阻材料通常是金属或碳基材料,具有一定的电阻率和频率特性。
当射频微波信号通过电阻材料时,信号中的能量会被电阻材料吸收,使得电流在电路中产生阻碍。
这种阻碍作用能够有效地控制电路中的信号流动,提高电路的稳定性和性能。
射频微波电阻在通信、雷达、无线电、航天等领域中起着非常重要的作用。
在通信系统中,射频微波电阻用于匹配电路,确保信号能够有效地发送和接收。
在雷达系统中,射频微波电阻用于调节波导中的波阻抗,以提高雷达的探测和测量性能。
在航天系统中,射频微波电阻用于抑制电磁干扰,保障航天器的正常运行。
射频微波电阻在未来有着广阔的应用前景。
随着通信技术的不断发展,射频微波电路的需求将越来越大。
人们对于信号传输质量和系统性能的要求也越来越高。
射频微波电阻作为一种关键的电子元器件,将继续发挥着重要的作用,并得到进一步的研究和应用。
综上所述,射频微波电阻是一种在射频和微波电路中广泛应用的电子元器件。
它能够有效地控制电路中的信号流动,提高电路的稳定性和性能。
在通信、雷达、无线电、航天等领域中具有重要的作用,并且在未来有着广阔的应用前景。
1.2 文章结构文章结构是指文章整体呈现的组织框架,它有助于读者理解文章的逻辑结构和内容安排。
本文的结构主要包括引言、正文和结论三个部分。
引言部分是文章的开篇,旨在概述文章的主题,并介绍文章的结构和目的。
在引言中,我们将简要介绍射频微波电阻的定义和原理,以及射频微波电阻在不同领域的应用情况。
正文部分是整篇文章的核心,详细介绍射频微波电阻的定义和原理,以及其在各个领域的应用。

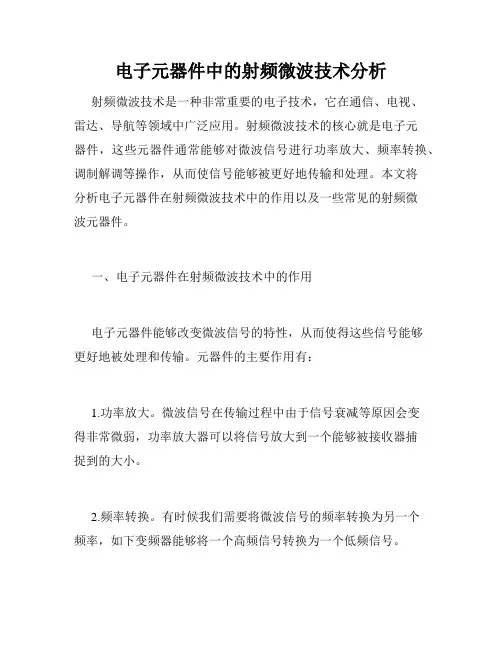

电子元器件中的射频微波技术分析射频微波技术是一种非常重要的电子技术,它在通信、电视、雷达、导航等领域中广泛应用。
射频微波技术的核心就是电子元器件,这些元器件通常能够对微波信号进行功率放大、频率转换、调制解调等操作,从而使信号能够被更好地传输和处理。
本文将分析电子元器件在射频微波技术中的作用以及一些常见的射频微波元器件。
一、电子元器件在射频微波技术中的作用电子元器件能够改变微波信号的特性,从而使得这些信号能够更好地被处理和传输。
元器件的主要作用有:1.功率放大。
微波信号在传输过程中由于信号衰减等原因会变得非常微弱,功率放大器可以将信号放大到一个能够被接收器捕捉到的大小。
2.频率转换。
有时候我们需要将微波信号的频率转换为另一个频率,如下变频器能够将一个高频信号转换为一个低频信号。
3.调制解调。
在信号传输中,我们需要将信息信号调制到一个载波信号上,接收器需要进行解调才能得到原始信号。
二、常见的射频微波元器件1.功率放大器功率放大器是一种非常常见的射频微波元器件,主要功能是将微弱的信号放大到一个可以让接收器接收的范围内。
功率放大器通常分为线性放大器和非线性放大器。
线性放大器能够保持放大后的信号与输入信号之间的线性关系,非线性放大器则不能。
线性放大器通常应用于无线电通讯、雷达和卫星通信等领域,而非线性放大器则通常应用于广播电视和个人通信等领域。
2.频率变换器频率转换器通常由混频器和本地振荡器两部分组成。
它的作用是将输入信号的频率转换为一个不同的频率,这个频率可以是更高频或更低频。
频率变换器广泛应用于无线电通讯、雷达以及导航系统中。
3.调制解调器调制解调器一般由调制电路和解调电路两部分组成。
它的主要作用是将信息信号调制到一个载波信号上,然后再将调制后的信号传输出去。
解调器则是将接收到的调制信号分离出来,得到原始的信息信号。
4.滤波器滤波器主要用于滤除不需要的频率分量。
如果信号含有多个频率分量,可以使用滤波器将目标频率分量滤除,从而得到有用的信息。
微波炉部分元器件的原理及检测修理微波炉是一种利用高频电磁波产生热能来加热食物的厨房电器。
它由多个部分元器件组成,每个部分都有各自的原理、检测和修理方法。
1. 高压变压器(High Voltage Transformer)是微波炉的核心元器件之一,它负责将普通电压(110V 或220V)升高到高电压(2000V 至5000V 之间),以供给磁控管(Magnetron)产生高频电磁波。
检测高压变压器是否工作正常的方法是使用万用表测量其输入和输出的电压,修理时需要根据实际情况更换或修复高压变压器。
2. 磁控管(Magnetron)是微波炉中产生微波的元器件。
它利用高压电场和磁场的交互作用来产生高频电磁波。
检测磁控管是否工作正常的方法包括使用万用表来测量其阻抗、直流电阻和高频输出功率等指标,修理时通常需要更换磁控管。
3. 主控板(Main Control Board)是微波炉的中央处理单元,负责控制微波炉的整个操作过程。
检测主控板是否工作正常的方法是使用万用表测量其输入和输出电压及信号,修理时常常需要通过更换电容、电阻等元件来修复主控板。
4. 波导(Waveguide)是将微波从磁控管传输到微波炉腔内的元器件。
它通常由铜或铝制成,内壁需要保持干净和平滑以确保微波的有效传输。
检测波导是否正常的方法包括视觉检查波导内壁是否有明显损坏或污垢,修理时通常需要清洗或更换波导。
5. 显示面板(Display Panel)和控制按钮(Control Buttons)用于设置和控制微波炉的操作。
检测显示面板和控制按钮是否正常的方法包括视觉检查其外观是否完好,操作按钮是否灵敏,修理时通常需要更换显示面板或控制按钮。
6. 散热器(Heat Sink)是用于散热的元器件,它通常位于磁控管附近。
散热器的主要功能是排出由磁控管产生的热量,以防止磁控管过热。
检测散热器是否正常的方法包括观察散热器表面是否有严重的损坏或过热现象,修理时通常需要更换散热器。
天线和微波技术中的微波器件介绍微波器件是天线和微波技术中不可或缺的组成部分,它们在无线通信、雷达系统、卫星通信等领域发挥着重要的作用。
本文将介绍几种常见的微波器件,包括衰减器、耦合器、滤波器和功分器,并对它们的工作原理和应用进行详细介绍。
一、衰减器衰减器是微波器件中常用的被动器件之一,其主要作用是将微波信号的功率进行衰减,以满足系统对信号功率的要求。
衰减器一般分为固定衰减器和可调衰减器两种类型。
固定衰减器的衰减量在设计时就被固定下来,一般使用电阻、衰减元件等来实现。
可调衰减器则可以通过改变其内部的电阻、电容或电感等参数来实现对衰减量的调节。
衰减器广泛应用于微波通信系统中,用于调节信号的功率水平,确保信号的传输质量。
二、耦合器耦合器是微波器件中常用的被动器件之一,它常用于将一个信号分为两个或多个信号,或者将两个或多个信号合并成一个信号。
耦合器通常通过电磁场的作用实现信号的分合。
常见的耦合器包括定向耦合器、隔离器和反射器。
定向耦合器能够将信号的一部分从一个端口耦合到另一个端口,隔离器则能够将输入端口和输出端口之间的信号分离,反射器则能够使信号在一个输入端口和多个输出端口之间反射。
耦合器在无线通信、雷达系统和卫星通信等领域广泛应用,用于信号的分配、合并和分离等操作。
三、滤波器滤波器是微波系统中常见的一类器件,它用于对特定频率的信号进行选择性地透过或阻断,从而实现对信号频率的过滤。
滤波器一般分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
低通滤波器允许低于一定截止频率的信号通过,而高通滤波器则允许高于一定截止频率的信号通过。
带通滤波器则允许某一特定频率范围内的信号通过,而带阻滤波器则将某一特定频率范围内的信号阻断。
滤波器广泛应用于无线通信系统中,用于去除干扰信号、选择特定信号等。
四、功分器功分器又称功率分配器,是微波系统中常见的一类器件,它用于将一个输入信号按照一定的功率分配比例分配到多个输出端口上。
微波炉主要元器件的简易检测方法微波炉是一种常用的厨房电器,其主要由多个元器件组成。
这些元器件包括高压变压器、高压整流电路、微波发生器、微波导波管等。
为了确保微波炉的正常运行和安全使用,需要定期对这些主要元器件进行简易检测。
首先是高压变压器的检测。
高压变压器是将低压电源转换为微波炉所需的高压电源。
检测高压变压器时,首先要断开微波炉的电源,并确认其电容器已经放电。
然后用万用表测量变压器的绕组之间的绝缘电阻。
通常要求绝缘电阻大于100兆欧姆。
此外,还可以检查高压变压器的转换效率。
通过测量输入和输出电压的比值,可以判断高压变压器的工作状态。
其次是高压整流电路的检测。
高压整流电路主要由整流管、滤波电容和限流电阻等组成。
检测时,应断开微波炉的电源并确保电容器已放电。
然后使用万用表的二极管测试功能来测试整流管的正常工作。
正常情况下,二极管的正向导通压降应在0.7V左右,反向导通电阻应无穷大。
同时,还可以使用万用表测量滤波电容的电压。
正常情况下,电压应在安全电压范围内,通常为200V-400V。
微波发生器是微波炉的核心组件之一,能够产生微波能量。
检测微波发生器时,也需要断开电源。
然后使用万用表来测试微波发生器的主要元件,如电容器、晶体管和正弦形振荡电路等。
首先,使用万用表测试电容器的电容量,以确保其在规定范围内。
然后使用万用表的二极管测试功能,测试晶体管的工作状态。
正常情况下,晶体管的正向导通压降应在0.7V左右。
微波导波管是微波炉用于传输和辐射微波能量的元件。
检测微波导波管时,同样需要断开电源。
然后使用万用表测量管内的任意两个端口之间的传输系数。
传输系数是指输入功率与输出功率之比。
正常情况下,微波导波管的传输系数应大于0.5除了上述主要元器件的检测外,还应对微波炉的其他部件进行检测。
例如,检查微波炉门的封闭性,以确保微波不会泄漏出来。
检查微波炉的控制面板和按键是否正常工作。
同时,还应检查微波炉的散热系统是否正常,确保微波炉能够正常散热,避免高温引起的安全问题。
欧拉微波元器件欧拉微波元器件是一类在微波技术领域中广泛应用的电子器件。
它们在无线通信、雷达、卫星通信、天线系统等领域起着重要作用。
本文将介绍欧拉微波元器件的基本概念、分类以及应用领域。
一、基本概念欧拉微波元器件是指在微波频段(300MHz至300GHz)下工作的电子元器件。
它们具有良好的高频特性,能够在高频信号传输和处理中发挥重要作用。
与传统的低频电子器件相比,欧拉微波元器件在电路结构、材料选择和工艺制造等方面有着独特的要求和特点。
二、分类欧拉微波元器件根据其功能和应用可以分为多个类别,常见的包括:微波传输线、微波滤波器、微波放大器、微波混频器、微波开关、微波天线等。
1. 微波传输线微波传输线是一种用于传输高频信号的导线或导波结构。
常见的微波传输线包括同轴电缆、微带线、波导等。
它们具有低损耗、低串扰、高功率承受能力等特点,广泛应用于通信系统中的信号传输。
2. 微波滤波器微波滤波器是一种用于滤除或选择特定频率信号的器件。
它可以通过滤波器的频率特性来实现对信号的选择性传递。
微波滤波器在无线通信系统中起着重要作用,可以滤除杂散信号,提高系统性能。
3. 微波放大器微波放大器是一种用于放大微弱高频信号的器件。
它能够对微波信号进行放大,增强信号的强度和质量。
微波放大器在雷达、卫星通信等系统中广泛应用,可以提高系统的灵敏度和传输距离。
4. 微波混频器微波混频器是一种用于将不同频率信号进行混合的器件。
它可以将两个或多个频率的信号进行非线性混合,产生新的频率组合。
微波混频器在频率转换、频谱分析等领域中具有重要意义。
5. 微波开关微波开关是一种用于控制微波信号传输的器件。
它可以实现对微波信号的开关、选择和调节。
微波开关在通信系统中起着重要作用,可以实现信号的切换和调制。
6. 微波天线微波天线是一种用于辐射和接收微波信号的器件。
它可以将电磁波能量转化为空间辐射或接收,是无线通信系统中不可或缺的组成部分。
微波天线具有方向性、增益高、频率稳定等特点,可以实现远距离的高速通信。
国内微波元器件厂家随着科技的不断发展,微波技术在通信、雷达、卫星导航等领域的应用越来越广泛。
而微波元器件作为微波技术的重要组成部分,也因此得到了更多的关注和需求。
国内微波元器件厂家应运而生,为国内外客户提供高质量的微波元器件产品。
国内微波元器件厂家的发展可以追溯到上世纪80年代,当时国内对于微波技术的需求开始增长,但是由于技术水平的限制,国内市场主要依赖进口产品。
然而,随着国内科技实力的提升和政府对于科技创新的支持,国内微波元器件厂家逐渐崭露头角。
国内微波元器件厂家的发展离不开国内科研机构和高校的支持。
这些机构和高校在微波技术研究方面积累了丰富的经验和技术,为国内微波元器件厂家提供了技术支持和人才储备。
同时,国内微波元器件厂家也积极与这些机构和高校合作,共同开展研发工作,提高产品的质量和性能。
国内微波元器件厂家的产品种类繁多,包括微波滤波器、微波耦合器、微波功分器、微波放大器等。
这些产品在通信、雷达、卫星导航等领域的应用中起到了关键作用。
国内微波元器件厂家通过不断创新和技术升级,提供了更加高效、稳定和可靠的产品,满足了国内外客户的需求。
国内微波元器件厂家在产品质量和性能方面也取得了显著的进步。
他们引进了先进的生产设备和检测仪器,建立了严格的质量控制体系,确保产品的稳定性和可靠性。
同时,他们还注重产品的研发和创新,不断推出新的产品和技术,提高了产品的竞争力。
国内微波元器件厂家在国内市场的竞争中也取得了一定的优势。
他们通过提供高质量的产品和优质的服务,赢得了国内客户的信任和支持。
同时,他们还积极开拓国际市场,与国外客户建立了长期合作关系,将国内微波元器件的品牌影响力扩大到国际市场。
然而,国内微波元器件厂家仍然面临一些挑战。
首先,国内微波元器件厂家在技术研发方面仍然存在一定的差距,与国外先进水平相比还有一定的距离。
其次,国内市场竞争激烈,国内微波元器件厂家需要不断提高产品质量和性能,降低成本,以保持竞争力。
微波芯片元器件等级标准
微波芯片电容器和薄膜电路等作为微波高频领域的关键电子元器件产品仍处于国外厂商占据主导地位的市场格局。
受复杂多变的国际政治经济环境影响,部分国家采取技术封锁、出口管制、贸易制裁等手段限制我国高端制造业和高新技术产业的发展,在关键电子元器件上实现自主可控、提高电子元器件的国产化率,成为相关行业迫切需要解决的问题。
具体来说,微波芯片电容器产品的销售金额在国内市场内资企业排名第二,亦是具有薄膜电路、薄膜无源集成器件规模量产能力的供应商之一,部分产品已在国防重大装备或国家航空航天重点工程中应用。
因此,发行人通过独立上市,可以较快扩大市场知名度,增强发行人的行业地位和综合竞争能力,为加快关键电子元器件的国产化替代进程做出应有的贡献。
因此,在微波芯片元器件等级标准上,由于国内市场尚处于发展阶段,标准可能尚未完全统一。
不过,随着国内技术的不断发展,以及国家对高新技术产业的支持,相信未来微波芯片元器件等级标准会逐渐完善和统一。
通信电子中的微波器件技术应用随着现代业务和技术的不断发展,人们对通信和电子技术的需求越来越高。
而微波器件技术是通信电子领域中具有重要地位的技术之一,可以帮助人们更好地进行通信和电子设备的制造。
本文将探讨微波器件技术在通信电子领域中的应用。
什么是微波器件技术?首先,让我们了解一下微波器件技术的概念。
微波器件是一种能够处理高频信号的电子元器件,通常在1GHz以上的频率工作。
而微波器件技术则是在设计、制造和应用微波器件的过程中所涉及到的一系列技术和方法。
微波器件技术的应用范围非常广泛,包括通信、雷达、导航、无线电、医疗、安防等领域。
其中,在通信电子领域中,微波器件技术被广泛应用于重要的应用场景,如蜂窝移动通信、卫星通信、微波无线电、雷达等领域。
微波器件技术在蜂窝移动通信中的应用蜂窝移动通信是微波器件技术的一个重要应用场景。
在智能手机和移动网络技术的快速发展下,人们对高速和高质量数据传输的需求不断增加。
而微波器件技术可以帮助实现更快速、更稳定的数据传输。
在蜂窝移动通信系统中,微波器件技术被应用于射频前端,用于产生、放大和处理无线电信号。
例如,射频功率放大器是一种重要的微波器件,它可以将低功率无线电信号放大到足以传输数据的功率级别。
此外,微波器件技术还能用于制造收发器、模拟-数字转换器、低噪声放大器等等。
微波器件技术在卫星通信中的应用卫星通信是一个非常特殊的应用领域,它需要在任何地方、任何时间都能够实现全球通信。
与地面通信相比,卫星通信不受地理位置限制,可以覆盖广阔的区域,因此在需要进行应急响应或者远程控制的业务中非常重要。
微波器件技术在卫星通信中发挥着重要的作用。
例如,微波器件可以用于制造高频低噪声放大器,用于接收和放大卫星信号。
另外,通过应用微波滤波器和多路复用技术,可以将不同频率的信号进行合并和分离,从而减少了系统的噪音和增加了信号的可靠性。
微波器件技术在微波无线电中的应用微波无线电是指一种工作频率在1GHz以上的无线电通信系统。
同轴微波谐振腔同轴微波谐振腔是一种重要的微波元器件,广泛应用于通信、雷达、卫星通信等领域。
它具有频率选择性好、工作稳定性高、功率传输损耗小等优点,在微波技术中起着重要的作用。
同轴微波谐振腔由内外两个金属圆筒组成,内圆筒为中心导体,外圆筒为外导体。
两圆筒之间通过绝缘材料隔离开来,形成同轴结构。
谐振腔内部的介质通常为空气或真空,以降低传输损耗。
同轴微波谐振腔的谐振频率与其尺寸有关,通常由谐振腔的长度、内外导体的半径等因素决定。
当谐振腔的尺寸满足一定的条件时,可以使特定频率的微波信号在腔内得到放大或传输。
同轴微波谐振腔有多种谐振模式,其中最常见的是基模TE_01模式。
在TE_01模式下,电磁场集中在同轴腔的中心区域,电场和磁场方向都与谐振腔的轴线垂直。
这种谐振模式具有较高的品质因子,能够实现较高的频率选择性。
谐振频率是同轴微波谐振腔设计中的重要参数,频率的选择需要考虑到具体应用的需求以及其他系统的限制。
根据谐振频率的要求,可以通过调整谐振腔的尺寸和结构参数来实现。
在实际应用中,为了提高谐振腔的性能,通常会采取一些优化措施。
例如,在腔体内部添加吸波材料,以减少反射损耗;优化腔体的结构,减少电磁波在谐振腔内的损耗;合理设计腔体的输入输出端口,以提高功率传输效率等。
同轴微波谐振腔在通信系统中的应用十分广泛。
例如,在微波通信系统中,可以将微波信号输入到同轴谐振腔中进行放大,然后再输出到天线进行传输。
谐振腔可以起到滤波和放大的作用,提高系统的传输效率和抗干扰能力。
除了通信系统,同轴微波谐振腔还被广泛应用于雷达系统中。
在雷达系统中,同轴谐振腔可以用于信号的发射和接收。
通过调整谐振腔的谐振频率,可以实现对特定频率的信号的选择性放大和传输,从而提高雷达系统的性能。
同轴微波谐振腔是一种重要的微波元器件,具有频率选择性好、工作稳定性高、功率传输损耗小等优点。
它在通信、雷达等领域中发挥着重要的作用。
通过合理设计和优化,可以实现对特定频率的微波信号的放大和传输,提高系统的性能和稳定性。
