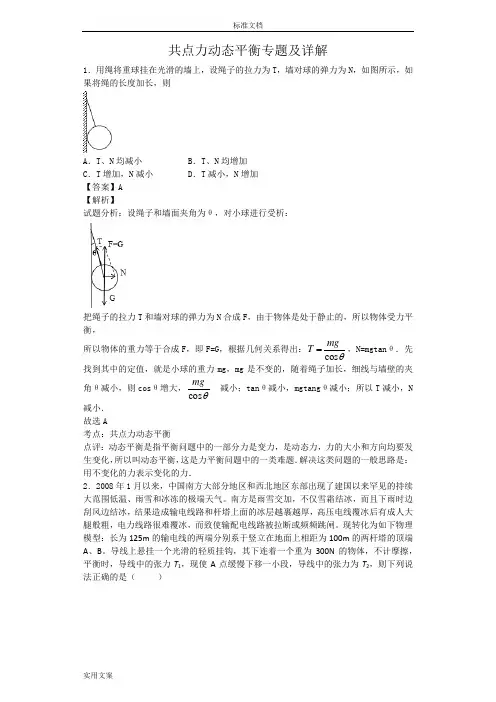

标准实用文案共点力动态平衡专题及详解1．用绳将重球挂在光滑的墙上，设绳子的拉力为T ，墙对球的弹力为N ，如图所示，如果将绳的长度加长，则A ．T 、N 均减小B ．T 、N 均增加C ．T 增加，N 减小D ．T 减小，N 增加【答案】A【解析】试题分析：设绳子和墙面夹角为θ，对小球进行受析：把绳子的拉力T 和墙对球的弹力为N 合成F ，由于物体是处于静止的，所以物体受力平衡，所以物体的重力等于合成F ，即F=G ，根据几何关系得出： cos mg T θ=，N=mgtan θ．先找到其中的定值，就是小球的重力mg ，mg 是不变的，随着绳子加长，细线与墙壁的夹角θ减小，则cos θ增大，cos mg θ减小；tan θ减小，mgtang θ减小；所以T 减小，N 减小．故选A考点：共点力动态平衡点评：动态平衡是指平衡问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，所以叫动态平衡，这是力平衡问题中的一类难题．解决这类问题的一般思路是：用不变化的力表示变化的力．2．2008年1月以来，中国南方大部分地区和西北地区东部出现了建国以来罕见的持续大范围低温、雨雪和冰冻的极端天气。

南方是雨雪交加，不仅雪霜结冰，而且下雨时边刮风边结冰，结果造成输电线路和杆塔上面的冰层越裹越厚，高压电线覆冰后有成人大腿般粗，电力线路很难覆冰，而致使输配电线路被拉断或频频跳闸。

现转化为如下物理模型：长为125m的输电线的两端分别系于竖立在地面上相距为100m的两杆塔的顶端A、B。

导线上悬挂一个光滑的轻质挂钩，其下连着一个重为300N的物体，不计摩擦，平衡时，导线中的张力T1，现使A点缓慢下移一小段，导线中的张力为T2，则下列说法正确的是（）A．T1>T2B．T1<T2C．T1=T2D．不能确定【答案】C【解析】选挂钩为研究对象，受力如图所示。

设绳与水平面夹角为α，由平衡条件有2T sinα＝G，其中G＝300N，若将绳延长，不难得到sinα＝3/5，则可得T＝250N。

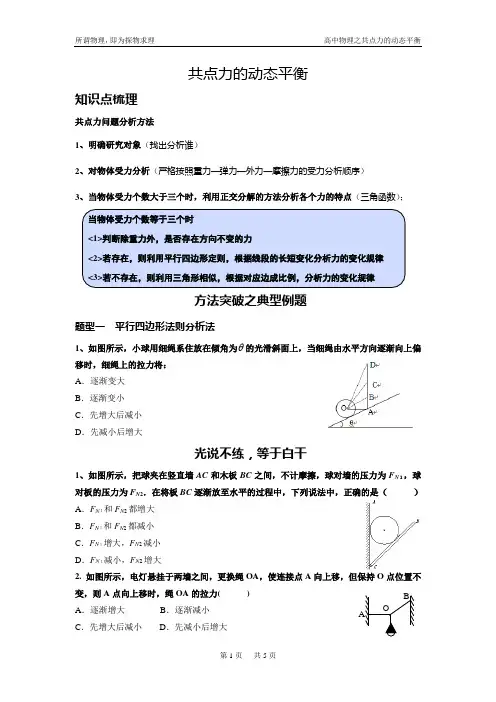

AB O共点力的动态平衡知识点梳理共点力问题分析方法1、明确研究对象（找出分析谁）2、对物体受力分析（严格按照重力—弹力—外力—摩擦力的受力分析顺序）3、当物体受力个数大于三个时，利用正交分解的方法分析各个力的特点（三角函数）；当物体受力个数等于三个时<1>判断除重力外，是否存在方向不变的力<2>若存在，则利用平行四边形定则，根据线段的长短变化分析力的变化规律<3>若不存在，则利用三角形相似，根据对应边成比例，分析力的变化规律方法突破之典型例题题型一平行四边形法则分析法1、如图所示，小球用细绳系住放在倾角为 的光滑斜面上，当细绳由水平方向逐渐向上偏移时，细绳上的拉力将：A．逐渐变大B．逐渐变小C．先增大后减小D．先减小后增大光说不练，等于白干1、如图所示，把球夹在竖直墙AC和木板BC之间，不计摩擦，球对墙的压力为F N１，球对板的压力为F N2．在将板BC逐渐放至水平的过程中，下列说法中，正确的是（）A．F N１和F N2都增大B．F N１和F N2都减小C．F N１增大，F N2减小D．F N１减小，F N2增大2. 如图所示，电灯悬挂于两墙之间，更换绳OA，使连接点A向上移，但保持O点位置不变，则A点向上移时，绳OA的拉力( )A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大3．如图所示，均匀小球放在光滑竖直墙和光滑斜木板之间，木板上端用水平细绳固定，下端可以绕O点转动，在放长细绳使板转至水平的过程中(包括水平)：( )A．小球对板的压力逐渐增大且恒小于球的重力B．小球对板的压力逐渐减小且恒大于球的重力C．小球对墙的压力逐渐增大D．小球对墙的压力逐渐减小4、人站在岸上通过定滑轮用绳牵引低处的小船，若水的阻力不变，则船在匀速靠岸的过程中，下列说法中正确的是（）A．绳的拉力不断增大B．绳的拉力保持不变C．船受到的浮力保持不变D．船受到的浮力不断减小题型二相似三角形分析法1．光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A点，另一端绕过定滑轮后用力拉住，使小球静止，如图所示。

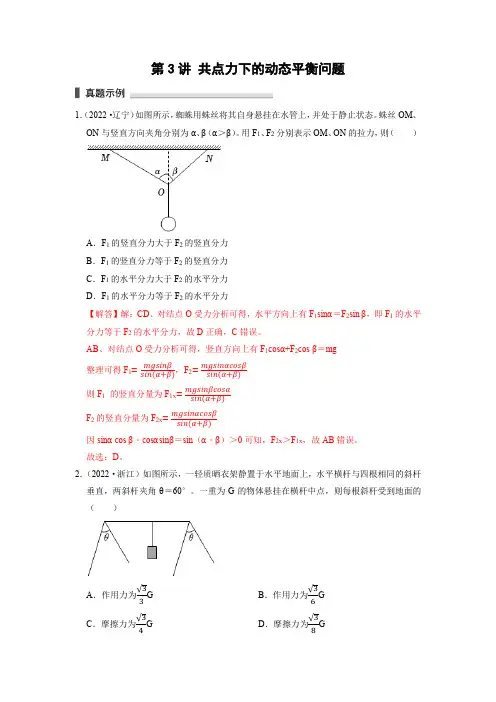

第3讲 共点力下的动态平衡问题1．（2022·辽宁）如图所示，蜘蛛用蛛丝将其自身悬挂在水管上，并处于静止状态。

蛛丝OM 、ON 与竖直方向夹角分别为α、β（α＞β）。

用F 1、F 2分别表示OM 、ON 的拉力，则（ ）A ．F 1的竖直分力大于F 2的竖直分力B ．F 1的竖直分力等于F 2的竖直分力C ．F 1的水平分力大于F 2的水平分力D ．F 1的水平分力等于F 2的水平分力【解答】解：CD 、对结点O 受力分析可得，水平方向上有F 1sin α＝F 2sin β，即F 1的水平分力等于F 2的水平分力，故D 正确，C 错误。

AB 、对结点O 受力分析可得，竖直方向上有F 1cos α+F 2cos β＝mg 整理可得F 1=mgsinβsin(α+β)，F 2=mgsinαcosβsin(α+β)则F 1 的竖直分量为F 1x =mgsinβcosαsin(α+β)F 2的竖直分量为F 2x =mgsinαcosβsin(α+β)因sin α cos β﹣cos αsin β＝sin （α﹣β）＞0可知，F 2x ＞F 1x ，故AB 错误。

故选：D 。

2．（2022·浙江）如图所示，一轻质晒衣架静置于水平地面上，水平横杆与四根相同的斜杆垂直，两斜杆夹角θ＝60°。

一重为G 的物体悬挂在横杆中点，则每根斜杆受到地面的（ ）A ．作用力为√33G B ．作用力为√36GC ．摩擦力为√34G D ．摩擦力为√38G【解答】解：AB、设每根斜杆受力为F，对斜杆与横杆的结点受力分析如图1有：√3F=G2，解得：F=√36G；故A错误，B正确；图1CD、对某个斜杆受力分析如图2有：Fsin30°＝f，解得f=√312G，故CD错误；图2故选：B。

3．（2022·浙江）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为G P和G Q。

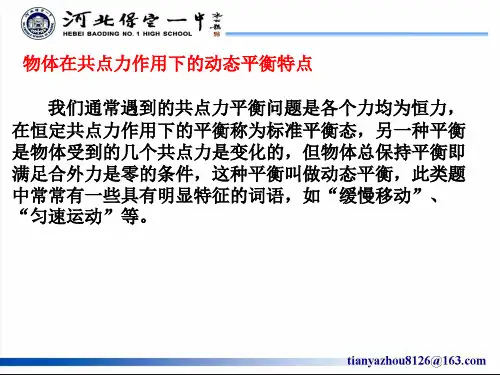

共点力平衡之动态平衡问题公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]共点力平衡之动态平衡问题（一）共点力的平衡1.平衡状态：在共点力的作用下，物体处于静止或匀速直线运动的状态.2.共点力作用下物体的平衡条件：合力为零，即＝F0.合（二）物体的动态平衡问题物体在几个力的共同作用下处于平衡状态，如果其中的某个力（或某几个力）的大小或方向，发生变化时，物体受到的其它力也会随之发生变化，如果在变化的过程中物体仍能保持平衡状态，我们称之为动态平衡。

解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。

分析方法：（1）三角形图解法如果物体在三个力作用下处于平衡状态，其中只有一个力的大小和方向发生变化，而另外两个力中，一个大小、方向均不变化；一个只有大小变化，方向不发生变化的情况。

例1．半圆形支架BAD上悬着两细绳OA和OB，结于圆心O，下悬重为G的物体，使OA绳固定不动，将OB绳的B端沿半圆支架从水平位置缓慢移到竖直位置C的过程中（如图），分析OA绳和OB绳所受力的大小如何变化。

练习1．如图所示，质量为m 的小球被轻绳系着，光滑斜面倾角为θ，向左缓慢推动劈，在这个过程中（ ） A ．绳上张力先增大后减小 B ．斜劈对小球支持力减小C ．绳上张力先减小后增大D ．斜劈对小球支持力增大 （2）相似三角形法例2．一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图2-1所示。

现将细绳缓慢往左拉，使杆BO 与杆AO 间的夹角θ逐渐减少，则在此过程中，拉力F 及杆BO 所受压力FN 的大小变化情况是( )A ．FN 先减小，后增大 始终不变 C ．F 先减小，后增大 始终不变练习2．光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮后用力拉住，使小球静止，如图所示。

标准文档共点力动态平衡专题及详解1．用绳将重球挂在光滑的墙上，设绳子的拉力为T ，墙对球的弹力为N ，如图所示，如果将绳的长度加长，则A ．T 、N 均减小B ．T 、N 均增加C ．T 增加，N 减小D ．T 减小，N 增加【答案】A【解析】试题分析：设绳子和墙面夹角为θ，对小球进行受析：把绳子的拉力T 和墙对球的弹力为N 合成F ，由于物体是处于静止的，所以物体受力平衡，所以物体的重力等于合成F ，即F=G ，根据几何关系得出： cos mg T θ=，N=mgtan θ．先找到其中的定值，就是小球的重力mg ，mg 是不变的，随着绳子加长，细线与墙壁的夹角θ减小，则cos θ增大， cos mg θ减小；tan θ减小，mgtang θ减小；所以T 减小，N 减小．故选A考点：共点力动态平衡点评：动态平衡是指平衡问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，所以叫动态平衡，这是力平衡问题中的一类难题．解决这类问题的一般思路是：用不变化的力表示变化的力．2．2008年1月以来，中国南方大部分地区和西北地区东部出现了建国以来罕见的持续大范围低温、雨雪和冰冻的极端天气。

南方是雨雪交加，不仅雪霜结冰，而且下雨时边刮风边结冰，结果造成输电线路和杆塔上面的冰层越裹越厚，高压电线覆冰后有成人大腿般粗，电力线路很难覆冰，而致使输配电线路被拉断或频频跳闸。

现转化为如下物理模型：长为125m 的输电线的两端分别系于竖立在地面上相距为100m 的两杆塔的顶端A 、B 。

导线上悬挂一个光滑的轻质挂钩，其下连着一个重为300N 的物体，不计摩擦，平衡时，导线中的张力T 1，现使A 点缓慢下移一小段，导线中的张力为T 2，则下列说法正确的是（ ）A ．T 1>T 2B ．T 1<T 2C ．T 1=T 2D ．不能确定【答案】C【解析】选挂钩为研究对象，受力如图所示。

设绳与水平面夹角为α，由平衡条件有 2T sin α＝G ，其中G ＝300N ，若将绳延长，不难得到sin α＝3/5，则可得T ＝250N 。

共点力的动态平衡问题1、动态三角形法特点：物体所受的三个力中，其中一个力的大小、方向均不变（通常为重力，也可能是其它力），视为合力，一个分力的方向不变，大小变化，另一个分力则大小、方向均发生变化的问题。

分析技巧：正确画出物体所受的三个力，将方向不变的分力F1的矢量延长，通过合力的末端做另一个分力F2的平行线，构成一个闭合三角形。

看这个分力F2在动态平衡中的方向变化，画出其变化平行线，形成动态三角形，三角形变长的变化对应力的变化。

1．★★如图，一小球放置在木板与竖直墙面之间．设球对墙面的压力大小为N1，球对木板的压力大小为N2，以木板与墙连接点所形成的水平直线为轴，将木板从水平位置开始缓慢地转到图示位置．不计摩擦，在此过程中（）A．N1始终增大，N2始终增大B．N1始终减小，N2始终减小C．N1先增大后减小，N2始终减小D．N1先增大后减小，N2先减小后增大2．★★如图所示，重物G系在OA、OB两根等长的轻绳上，轻绳的A端和B端挂在半圆形支架上．若固定A端的位置，将OB绳的B端沿半圆形支架从水平位置逐渐移至竖直位置OC的过程中（）A．OA绳上的拉力减小B．OA绳上的拉力先减小后增大C．OB绳上的拉力减小D．OB绳上的拉力先减小后增大2、相似三角形法特点：物体所受的三个力中，一个力大小、方向不变（一般是重力，视为合力），其它二个分力力的方向均发生变化。

分析技巧：先正确画出物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，再寻找与力的三角形相似的几何三角形，利用相似三角形的性质，建立比例关系，把力的大小变化问题转化为几何三角形边长的大小变化问题进行讨论。

3．★★一轻杆BO，其O端用光滑铰链固定在竖直轻杆AO上，B端挂一重物，且系一细绳，细绳跨过杆顶A处的光滑小滑轮，用力F拉住，如图所示，现将细绳缓慢往右放，使杆BO 与杆AO间的夹角θ逐渐增大，则在此过程中，拉力F及杆BO所受压力F N的大小变化情况是（）A．F N减小，F增大B．F N、F都不变C．F增大，F N不变D．F、F N都减小4．★★光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A到半球的顶点B的过程中，半球对小球的支持力N和绳对小球的拉力T的大小变化情况是( )。

共点力动态平衡专题及详解1．用绳将重球挂在光滑的墙上，设绳子的拉力为T，墙对球的弹力为N，如图所示，如果将绳的长度加长，则A．T、N均减小B．T、N均增加C．T增加，N减小D．T减小，N增加【答案】A【解析】模型：长为125m的输电线的两端分别系于竖立在地面上相距为100m的两杆塔的顶端A、B。

导线上悬挂一个光滑的轻质挂钩，其下连着一个重为300N的物体，不计摩擦，平衡时，导线中的张力T1，现使A点缓慢下移一小段，导线中的张力为T2，则下列说法正确的是（）A．T1>T2B．T1<T2C．T1=T2D．不能确定【答案】C【解析】选挂钩为研究对象，受力如图所示。

设绳与水平面夹角为α，由平衡条件有 2T sin α＝G ，其中G ＝300N ，若将绳延长，不难得到sin α＝3/5，则可得T ＝250N 。

因此应该选择答案C 。

3．一根水平粗糙的直横杆上，套有两个质量均为m 的小铁环，两铁环上系着两条等长的细线，共同拴住一个质量为M 的球，两铁环和球均处于静止状态，如图所示，现使两铁环间距稍许增大后系统仍处于静止状态，则水平横杆对铁环的支持力N 和摩擦力f 的变化是（ ）D ．斜面体所受地面的支持力一定不变【答案】D【解析】 设物体B 在F 作用下缓慢拉开一个小角度θ，拉开过程中θ增大，此时物体B 受力平衡，水平力tan F mg θ=也增大，A 由于原来物体A ，所以物体A 所受斜面体的摩擦力的大小不一定增大，B 选项错误；物体A 受到斜面体的弹力和摩擦力，这两个力的合力大小等于物体A 受到的重力和绳子拉力T F 的合力，拉力F发生变化，所以物体A受斜面体的作用力也发生变化，C选项错误；将两个物体A、TB和斜面看成一个整体，在F作用过程中，整体在竖直方向的受力情况不变，故斜面体所受地面的支持力不变，D选项正确。

5．如图所示，水平地面上的物体受重力G和水平作用力F，物体保持静止．现在使作用力F保持大小不变，方向沿逆时针方向缓缓转过180，而物体始终保持静止，则在这个过程中，物休对地面的正压力N的大小和地面给物体的摩擦力f的大小的变化情况是（）A．f不变B．f先变小后变大180的过程，竖直方向的分力先增大后减小，水平方向的分力先减小后增大，由平衡条件知，B、出如图所示的一系列闭合三角形。

标准文案共点力动态平衡专题及详解1．用绳将重球挂在光滑的墙上，设绳子的拉力为T，墙对球的弹力为N，如图所示，如果将绳的长度加长，则A．T、N均减小B．T、N均增加C．T增加，N减小D．T减小，N增加【答案】A【解析】试题分析：设绳子和墙面夹角为θ，对小球进行受析：把绳子的拉力T和墙对球的弹力为N合成F，由于物体是处于静止的，所以物体受力平衡，所以物体的重力等于合成F，即F=G N=mgtanθ．先找到其中的定值，就是小球的重力mg，mg是不变的，随着绳子加长，细线与墙壁的夹角θ减小，则cos减小；tanθ减小，mgtangθ减小；所以T减小，N减小．故选A考点：共点力动态平衡点评：动态平衡是指平衡问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，所以叫动态平衡，这是力平衡问题中的一类难题．解决这类问题的一般思路是：用不变化的力表示变化的力．2．2008年1月以来，中国南方大部分地区和西北地区东部出现了建国以来罕见的持续大范围低温、雨雪和冰冻的极端天气。

南方是雨雪交加，不仅雪霜结冰，而且下雨时边刮风边结冰，结果造成输电线路和杆塔上面的冰层越裹越厚，高压电线覆冰后有成人大腿般粗，电力线路很难覆冰，而致使输配电线路被拉断或频频跳闸。

现转化为如下物理模型：长为125m的输电线的两端分别系于竖立在地面上相距为100m的两杆塔的顶端A、B。

导线上悬挂一个光滑的轻质挂钩，其下连着一个重为300N的物体，不计摩擦，平衡时，导线中的张力T1，现使A点缓慢下移一小段，导线中的张力为T2，则下列说法正确的是（）A ．T 1>T 2B ．T 1<T 2C ．T 1=T 2D ．不能确定【答案】C【解析】选挂钩为研究对象，受力如图所示。

设绳与水平面夹角为α，由平衡条件有 2T sin α＝G ，其中G ＝300N ，若将绳延长，不难得到sin α＝3/5，则可得T ＝250N 。

因此应该选择答案C 。
