4.9河流流速流量的测定

流速仪的测量方法
流速仪的测量方法主要包括以下步骤：
1. 选择顺直河段，垂直流向设置断面，并设置一个起点桩。

2. 沿断面在若干测深垂线上测量各垂线的起点距和水深，取得断面资料。

3. 在部分或全部测深垂线上用流速仪测量流速。

在每条垂线上，常用在
2/10、8/10相对水深处测速的两点法，或在6/10相对水深处测速的一点法。

在精密测验时，可以用测点更多的五点法或十一点法。

4. 按垂线将断面划分若干部分，以部分平均流速与部分面积的乘积，计算部分流量，其总和即为流过断面的总流量。

流量除以断面面积，可以求得断面平均流速。

5. 在有封冻冰层时，要在断面各垂线处开凿冰孔，测量冰层底面及河床底的“有效水深”，计算过水面积，用流速仪在冰层下面测量流速以计算流量。

除了上述方法外，还有动船法和积宽法。

前者使用机船沿断面航行，在航行中用回声仪测深，用特制流速仪在固定深度处测得船速与流速的合速度。

后者用水文缆道悬吊流速仪横渡断面流速。

请注意，具体测量时还需考虑误差来源和其他影响测量精度的因素。

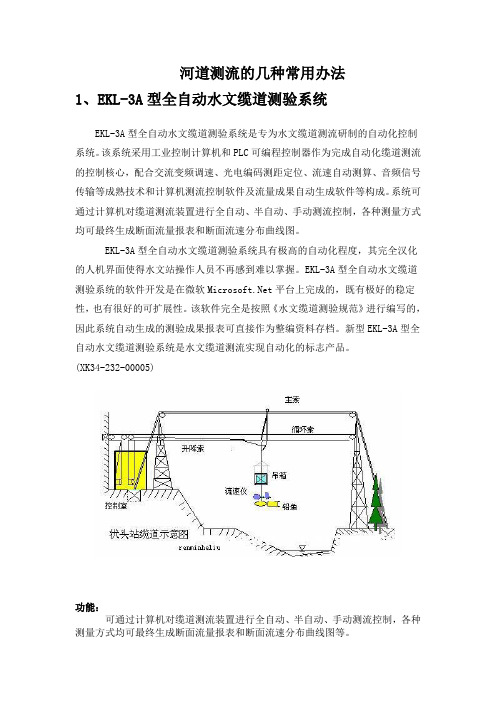

河道测流的几种常用办法1、EKL-3A型全自动水文缆道测验系统EKL-3A型全自动水文缆道测验系统是专为水文缆道测流研制的自动化控制系统。

该系统采用工业控制计算机和PLC可编程控制器作为完成自动化缆道测流的控制核心，配合交流变频调速、光电编码测距定位、流速自动测算、音频信号传输等成熟技术和计算机测流控制软件及流量成果自动生成软件等构成。

系统可通过计算机对缆道测流装置进行全自动、半自动、手动测流控制，各种测量方式均可最终生成断面流量报表和断面流速分布曲线图。

EKL-3A型全自动水文缆道测验系统具有极高的自动化程度，其完全汉化的人机界面使得水文站操作人员不再感到难以掌握。

EKL-3A型全自动水文缆道测验系统的软件开发是在微软平台上完成的，既有极好的稳定性，也有很好的可扩展性。

该软件完全是按照《水文缆道测验规范》进行编写的，因此系统自动生成的测验成果报表可直接作为整编资料存档。

新型EKL-3A型全自动水文缆道测验系统是水文缆道测流实现自动化的标志产品。

(XK34-232-00005)功能：可通过计算机对缆道测流装置进行全自动、半自动、手动测流控制，各种测量方式均可最终生成断面流量报表和断面流速分布曲线图等。

技术指标：绞车控制部分1、供电电源：380V±10%(或220Ｖ±10％) 50HZ2、电机驱动功率：标准配置4KW，最大 11KW；普通三相交流电机3、行车速度：0～1.0m/s4、电机变频频率: 0～50HZ5、减速止动时间: <0.5s6、限位控制: 河底信号停车控制7、测点定位自动停车控制缆道测距1、起点距测验（带弧度修正）2、光栅增量编码传感器3、计数器: -99.9～999.9m分辨率0.01m4、修正系数: 0.000～1.000流速测算1、适应范围: 各种转子式流速仪，对采用接触丝的流速信号具有软件去抖动功能和延时自适应功能2、适应信号: 3000HZ的音频信号或直流短路信号3、灵敏度: 音频信号优于5mV4、显示参数: 流速仪K值，历时T，信号数N，流速V5、计时器: 分辨率0.001s工作方式1、测流方式：全自动，半自动，手动.2、成果输出：断面流量报表和断面流速分布图适用范围:能广泛适用于我国船测水文站的新建与改造工程2、EQS-50系列手摇水文绞车EQS-50系列手摇水文绞车为适应江河水资源计量需要研制的一种既能用于测船，又能用于桥梁巡测的江河水文测量设备，具有自重轻、悬臂长、安装方便、操作简单、可靠性高、使用寿命长的特点。

流体流速与流量的计算与测量流体流速与流量是涉及流体力学的重要概念，对于流体力学的研究和实际应用具有重要意义。

本文将介绍流体流速与流量的概念，以及计算和测量相应数值的方法。

一、流体流速的概念及计算方法流体流速是指流体在单位时间内通过管道或任何其他容器横截面的体积流量。

流体流速可以用公式v = Q/A来计算，其中v表示流速，Q表示流体通过横截面的体积流量，A表示横截面的面积。

根据流体的性质和实际应用的不同，我们需要采用不同的方法来计算流体流速。

以下是几种常见的计算方法：1. 流体通过管道的流速计算：当流体通过圆管时，我们可以使用公式v = 4Q/πD^2来计算流速，其中D表示管道的直径。

这个公式是基于流体连续性方程和泊松方程推导得出的。

2. 流体通过孔口的流速计算：当流体通过小孔或喷嘴时，我们可以使用公式v = √(2gh)来计算流速，其中g表示重力加速度，h表示从孔口到液面的高度差。

这个公式是基于能量守恒原理和伯努利定律推导得出的。

3. 流体通过泵的流速计算：当流体被泵送时，我们可以使用公式v = Q/A来计算流速，其中Q表示泵的流量，A表示泵出口的横截面积。

二、流体流量的概念及计算方法流体流量是指流体在单位时间内通过特定截面的质量或体积。

流体流量的计算方法根据不同的实际应用可以有所差异。

以下是几种常见的流体流量计算方法：1. 流体质量流量计算：流体质量流量可以使用公式m = ρQ来计算，其中m表示流体的质量流量，ρ表示流体的密度，Q表示流体通过截面的体积流量。

2. 流体体积流量计算：流体体积流量可以通过直接测量流体通过的容器的体积来计算。

具体的计算方法根据容器的形状和流体流动的特点可以有所不同。

三、流体流速和流量的测量方法为了准确地测量流体流速和流量，我们可以采用不同的设备和方法。

以下是几种常见的流体流速和流量的测量方法：1. 流速测量方法：- 流速测量仪：采用这种方法可以直接获得流体的流速数值，常见的流速测量仪有流量计和流速计。

河道流量测量方法
河道流量是指河流中单位时间内通过某一横截面的水量，是河流水文学中的重要参数之一。

河道流量的测量对于水文预报、水资源管理、水利工程设计等方面都有着重要的意义。

下面介绍几种常见的河道流量测量方法。

1. 浮标法
浮标法是一种简单易行的河道流量测量方法。

在河道中设置两个浮标，分别在上游和下游，通过计时器记录浮标从上游到下游的时间，再根据两个浮标之间的距离计算出流速和流量。

这种方法适用于水流缓慢、水面平静的河道。

2. 漂流物法
漂流物法是一种利用漂浮物测量河道流量的方法。

在河道中放置一些漂浮物，如木板、塑料瓶等，记录它们从上游到下游的时间，再根据两个漂浮物之间的距离计算出流速和流量。

这种方法适用于水流缓慢、水面平静的河道。

3. 水位流速法
水位流速法是一种利用水位和流速测量河道流量的方法。

在河道中设置水位计和流速计，分别测量水位和流速，再根据公式计算出流量。

这种方法适用于水流较快、水面波动较大的河道。

4. 水位面积法
水位面积法是一种利用水位和河道横截面积测量河道流量的方法。

在河道中设置水位计和横截面积测量仪，分别测量水位和河道横截面积，再根据公式计算出流量。

这种方法适用于河道横截面形状规则、水位变化较小的河道。

不同的河道流量测量方法适用于不同的河道条件，选择合适的方法可以提高测量精度和效率。

在实际应用中，还需要考虑测量设备的精度和可靠性，以及测量过程中的安全问题。

流体流动速度测量1. 引言流体流动速度的测量在科学研究和工程应用中具有重要意义。

流体的速度是指流体中质点在单位时间内通过某一截面的位移量，是流体动力学中的重要参数之一。

流体流动速度的准确测量可以帮助我们深入了解流体运动特性，为相关领域的设计和工程提供重要依据。

本文将介绍一些常用的流体流动速度测量方法及其原理，包括瞬时速度测量、平均速度测量和流速剖面测量。

2. 瞬时速度测量瞬时速度测量是指对流体在某一时刻的流动速度进行准确测量。

常用的瞬时速度测量方法有以下几种：2.1 流体力学方法流体力学方法是最常用的瞬时速度测量方法之一。

通过在流体中放置一根细长的测量探针，可以测量探针所受到的流体阻力，并由此计算出流体的速度。

常用的流体力学方法包括细管测速法、流速计和压力差法。

2.2 光学方法光学方法利用光的传播速度和干涉现象来测量流体的瞬时速度。

常见的光学方法包括激光多普勒测速法和激光干涉测速法。

激光多普勒测速法通过测量流体中散射的激光的频率变化来计算流体速度。

激光干涉测速法则是利用光的干涉现象，通过测量干涉图案的变化来计算流体速度。

2.3 声学方法声学方法是利用声波在流体中传播的时间来测量流体速度的方法。

常见的声学方法包括超声多普勒测速法和声速仪。

超声多普勒测速法通过测量流体中散射的超声波的频率变化来计算流体速度。

声速仪则是通过测量声波在流体中传播的时间来计算流体速度。

3. 平均速度测量平均速度是指在一定时间内流体通过某一截面的平均速度。

常用的平均速度测量方法有以下几种：3.1 流量计流量计是一种常用于测量流体平均速度的仪器。

常见的流量计有涡街流量计、浮子流量计和电磁流量计等。

这些流量计利用流体运动时产生的一些物理量的变化来计算流体的平均速度。

3.2 瞬时速度测量的平均瞬时速度测量方法中得到的一系列瞬时速度可以进行平均运算，得到平均速度。

这种方法适用于瞬时速度变化较小的情况。

4. 流速剖面测量流速剖面是指流体在某一截面上的速度分布情况。

流量流速的测定及常见流体测速仪如何测定流体的流速和流量对于流体力学来说是一门非常重要的研究，如今，有关流体的测量与我们的生活息息相关。

由于实际流动非常复杂，实验研究和流体测量仍然是检验理论分析和数值计算结果最终的具有说服力的方法。

那么该如若测定流量及流速呢？对于流体流量的测定，有以下几种常见的仪器。

1.文丘里管流量计文丘里管由渐缩管、中间的喉部断面和渐扩管组成，渐缩管内速度增加,压力下降，渐扩管内动能又转变为压力能，速度减小，压力增加。

因为压力与流速有关，所以可以用来测流量。

如图7。

7所示，以管道轴线为基准面，1和2两断面间伯努力方程为 g v p z g v p z 2222222111++=++γγ 代入连续性方程,得：2121v A A v =喉部理想流速为:⎥⎦⎤⎢⎣⎡+-+-=γγ22112122()(2)(11p z p z g A A v文丘里管能够精确测量管道内流体流量，除了安装费用外，文丘里管唯一的不足是在管路中增加一个摩擦损失.事实上，所有损失都发生在渐扩管中，即图中2和3断面间,一般为静压差的10％到20%.为了测量精确，在文丘里管前面应该至少有管道直径的5～10倍的直管段。

所需要的直管段长度取决于进口断面的条件。

随管径比率增加，进口断面处流动影响增大。

压力差测量应该用管道周围的环形测压管，并保证在两个断面处有适当的开孔数.对于一个给定的文丘里管，除特殊给定外，通常假设雷诺数超过l05，μ值根据实验确定，称为文丘里管系数。

它的值约在0.95～0.98之间。

文丘里管长期使用后μ可能下降l%～2％。

2。

节流式流量计结构简单，无可动部件；可靠性较高；复现性能好；适应性较广,它适用于各种工况下的单相流体,适用的管道直径范围宽，可以配用通用差压计；装置已标准化.安装要求严格；流量计前后要求较长直管段；测量范围窄,一般范围度为 3 : 1；压力损失较大；对于较小直径的管道测量比较困难 ；精确度不够高（±1%～ ±2％）。

水文学实验——流速的测定；过水断面面积的和流量的计算实验地点和时间：湘江 2016.11实验目的：1)通过测量河道宽度，合理选择宽河道段面布点设置方案；2)熟悉了解超声波测深仪和流速仪；模拟进行河流断面深度和流速测量，熟练掌握流速仪测流量的原理和方法。

3)绘出“过水断面图，根据“三角形—梯形”面积法计算过水断面面积。

根据“流量=流速*过水断面面积”的公式计算，快速算出各部分流量，相加即得出总流量。

实验原理（简述）：1.采用实测法，应用流速仪测速的原理测的过水断面上某点的流速，推算出过水断面某点的平均流速；2.分别用梯形、三角形面积公式，根据断面的平均流速和断面面积,由流量=平均流速*过水断面面积求得总流量。

实验步骤：测流速：1.选取实验地点：湘江；2.测量河岸两侧AB的宽度并在AB中间分设30个距离相等的点；3.布设测深垂线。

根据每个点的位置在断面上布设若干条有代表性的测速垂线，在每条垂线上布设若干测速点；4.测深。

利用超声波测深仪测得所布点处水深；5.测速。

利用流速仪移动到河底距河面的正确位置，在水深6/10处测得河流平均流速。

过水断面面积和流量的计算：6.过水断面图的绘制。

将测流速实验中测深仪所测出的测深数据表，利用excel现有的绘图功能绘出“距水面左岸长度—测深深度”的X-Y函数图。

7.采用“梯形—三角形面积计算法”，即在已绘制的过水断面图的基础上，利用各点的横纵坐标，将过水断面分为许多三角形和梯形，再根据三角形，梯形的面积计算公式算出各点对应的断面面积。

8.计算流量。

根据流量=断面平均流速*过水断面面积，将测流速实验中所得到的测速数据与机算过水断面面积所得到的面积数据对应相乘再相加，得出最后的流量计算结果。

实验结果（文字描述、绘图）：由v=L/t可得平均流量为0.98m/s；过水段面面积为7902.09m2根据流量=断面平均流速*过水断面面积：总流量=S*v=7744.05m3/s总结：（结论、问题并加以讨论）1.河流的平均流速出现在水深6/10处，垂线上绝对最大流速出现在水面以下水深1/10-3/10处；2.河底与河岸附近流速最小，从水面向河底流速减小；3.流量与过水断面面积和断面流速有关;流量大小可以通过水位高低反映出来，水位升高，流量增大;4.随着科技的发展，我们可以通过网络模拟实验，但因缺少实际操作，实验结果有误差。

流速与流量的测量原理流速和流量是涉及到流体力学的两个重要概念。

流速是指流体单位时间内通过某一截面的体积，并且与流体的运动状态有关；流量是指单位时间内通过某一截面的流体的体积，与流体通过某一截面的面积及流速有关。

流速和流量的测量原理有多种方法，下面将分别介绍。

一、流速的测量原理：1. 流速的测量原理之一是通过测量流体通过某一截面的时间和所通过的距离来计算流速。

具体操作是在流体管道中选择一个测量段，然后分别在测量段的上游和下游设置一个测量点。

通过在测量段内的两个测量点上分别放置两个计时器，当流体通过上游测量点时开始计时，当流体通过下游测量点时停止计时。

通过测量流体通过两个测量点之间的距离，可以得到流体通过测量段所需的时间。

根据流速的定义，可以使用以下公式计算流速：流速= 流体通过的距离÷流体通过的时间2. 流速的测量原理之二是通过测量流体通过某一截面的压力差来计算流速。

这种测量方法主要是基于伯努利方程，根据伯努利方程，流体的压力和速度之间存在一定的关系。

通过在流体管道的上下游设置两个压力传感器，可以测量流体通过这两个位置的压力差。

根据伯努利方程，可以使用以下公式计算流速：流速= √（2 ×压力差÷流体的密度）二、流量的测量原理：1. 流量的测量原理之一是通过测量流体通过某一截面的时间来计算流量。

这种方法主要适用于液体的流量测量。

具体操作是在流体管道中选择一个测量段，然后分别在测量段的上游和下游设置一个测量点。

通过在测量段内的两个测量点上分别放置两个计时器，当液体通过上游测量点时开始计时，当液体通过下游测量点时停止计时。

流体通过测量段所需的时间与流量有关，可以使用以下公式计算流量：流量= 流速×流体通过的面积2. 流量的测量原理之二是通过测量流体通过某一截面的流速来计算流量。

这种方法主要适用于气体的流量测量。

具体操作是在流体管道的截面上安装一个流速传感器，用于测量流体通过该截面的流速。

如何进行河流水位与流速的测量河流是自然界中最重要的水资源之一，对于探测河流的水位和流速具有重要意义。

河流的水位和流速测量不仅对于水资源管理者和工程师来说至关重要，也对于水文学、环境科学以及生态学等领域的研究者来说具有重要价值。

本文将详细介绍如何进行河流水位与流速的测量。

1. 河流水位的测量方法河流的水位是指河床水面与参考点之间的垂直距离。

测量河流水位的方法有很多种，以下是其中几种常用的方法：1.1 测水尺法测水尺法是一种最基本、最直观的水位测量方法。

该方法使用一根标有刻度的测水尺，通过直接读取测水尺上的刻度，即可得知河流的水位。

为了减小误差，通常需多次测量，并取平均值作为最终结果。

1.2 水位计法水位计是一种专门用于测量水位的仪器，其原理是利用压力传感器或者浮子原理测量水压力，从而间接测量水位。

水位计通常由多个压力传感器和数据收集系统组成，可以实时、自动地获取水位数据。

1.3 超声波测量法超声波测量法是一种非接触式测量水位的方法，通过超声波传感器向水体发射超声波信号，并接收反射回来的信号，从而测量水位。

这种方法不受测量者距离水面高度的限制，适用于各种复杂情况下的水位测量。

2. 河流流速的测量方法河流的流速是指水体在单位时间内通过某一横截面的水量。

测量河流流速的方法也有多种，以下是其中常用的几种方法：2.1 测流船法测流船法是一种直接测量流速的方法，需要使用一个测流船，在一段时间内测量船行过程中所需的时间和距离。

通过时间和距离的测量，可以得到流速的数值。

这种方法可以应用于不同流速和流量条件的河流中。

2.2 浮标法浮标法是一种间接测量流速的方法，通过跟踪浮标在水流中的移动情况，再结合浮标所覆盖的时间和距离，可以计算出水流的速度。

这种方法适用于水流平缓、比较稳定的情况。

2.3 比例计时法比例计时法是一种简单而有效的流速测量方法，它通过测量两个位置之间水面上升或下降的时间比值，从而得出流速。

该方法不需要使用专门的设备，仅需用简单的计时器即可进行测量。

水流的流速与流量测算水是我们生活中必不可少的资源之一，而在工程建设、水利灌溉以及环境保护等领域中，对水流的流速与流量的测算则显得尤为重要。

那么，究竟如何测算水流的流速与流量呢？本文将详细介绍其原理与方法。

一、水流的流速水流的流速是指水流在单位时间内通过某一截面的速度，通常用米/秒或厘米/秒来表示。

测算水流的流速有多种方法，其中比较常用的有以下三种：1. 浮物法采用这种方法，可以通过观察水中的浮物，在一定距离和时间内的位移推断出水流的流速。

具体步骤为：在距离测点一定的地方放置一个浮物，比如木片或小船，开始计时后观察浮物在水中的运动轨迹，记录在一定时间内浮物运动的距离，从而计算出水流的流速。

2. 流量计测速法这种方法通常采用流量计来测算水流的流速。

在流量计装置上，设有一个测流管，当水流经过该管时，流速会受到影响，进而使得流量计的指针或数字显示出相应的流速值。

这种方法操作简单、精度高，适用于各种规模的水流测量。

3. 加速度法这种方法主要是用于测算水流临时的流速。

方法是从水中取得样品，用测定仪器来测算水样的流速和其它参数，进而计算出水流的平均流速。

二、水流的流量水流的流量是指单位时间内通过某一截面的水体体积，通常用立方米或升每秒来表示。

测算水流的流量可以采用下列方法：1. 浮物法这种方法的原理是根据测量时间、距离和浮动物体的体积来确定水流截面内的水量。

具体步骤为：在水流截面内放置一个浮物，将其抬升至事先确定的高度，使它始终浸入水中，记录下其在浮动过程中的所用时间以及从浮物表面到水面上侧的距离。

然后根据这些数据计算水流截面内的水量，再由此计算出水流的流量。

2. 直接测量法这种方法是用通过水流截面的水流量与时间的乘积来计算水流的流量，其测定速度较快，适用于水流量较小的情况。

具体过程为：在测站的一侧安装一个设备，该设备可以记录通过水流截面的总水量和时间，最后根据时间和水流量的乘积来计算水流的流量。

3. 水平面法通过水平面法来计算水流的流量也是比较常用的方法。

水文测量中的流速和流量测量方法及数据处理流程水文测量是研究水文学基础理论和实践应用的重要领域之一，其中流速和流量的测量是水文测量中的核心内容。

本文将介绍流速和流量的测量方法以及相应的数据处理流程。

一、流速测量方法1. 浮标法浮标法是一种简单且常用的流速测量方法。

测量时在水面上放置一个浮标，通过观察它在一段特定距离内通过的时间来计算流速。

这种方法适用于中小型河流和水渠中的流速测量。

2. 钢丝绳法钢丝绳法是一种常用于大型水体中的流速测量方法。

它利用定点两端之间拉一根钢丝绳，并在其中间测量绳长的变化，从而计算出流速。

采用此方法需要注意力绳的选择和固定，以及绳长测量的准确性。

3. 螺旋式流速计法螺旋式流速计法是一种精确且适用于各种水体的流速测量方法。

这种方法通过螺旋在水中旋转的原理，测量旋转的速度来求得流速。

采用此方法需要注意螺旋式流速计的选用和使用。

二、流量测量方法1. 水位流量法水位流量法是流量测量中最常用的方法之一。

它通过测量水位的变化来间接计算流量。

该方法需要结合水位与流量之间的关系曲线，通过测量准确的水位来估算流量。

2. 水流速度积分法水流速度积分法是一种准确测量流量的方法，它通过测量流速和宽度来计算流量。

根据水流速度在水体横截面上的分布情况，结合宽度的测量，可以得出流量的准确结果。

3. 视频测流法视频测流法是一种新兴的流量测量方法，它利用摄像技术和图像处理算法，实时监测水体中的流速和横截面形状，从而计算出流量。

这种方法无需直接接触水体，便于大范围和长时间的流量监测。

三、数据处理流程1. 测量数据的收集在水文测量中，测量数据的收集是第一步。

通过合适的测量仪器和方法，获取流速和流量的原始测量数据。

需要注意测量的准确性和重复性。

2. 数据的验证和筛选收集到的测量数据需要经过验证和筛选。

通过比对不同测量方法得到的结果，检验数据的可靠性和一致性，并排除异常值和干扰因素。

3. 数据的处理和分析处理和分析是数据处理流程中重要的一环。

河流流量测验规范
一、测验范围
本规范适用于对河流流量的测验，包括水位测量、流速测量和流量计算。

二、测验方法
1、水位测量：采用液位计、水位仪或水文站等仪器，进行水位测量，测量时间为24小时。

2、流速测量：采用流速计、流速仪或水文站等仪器，进行流速测量，测量时间为24小时。

3、流量计算：根据水位和流速测量结果，计算河流流量，计算公式为：流量=水位×流速×流量系数。

三、测验要求
1、测量精度：水位测量精度应满足0.05m，流速测量精度应满足0.2m/s，流量计算精度应满足0.2m³/s。

2、测量记录：测量结果应记录在测验登记表中，并签署相关签字。

3、数据报告：测验完毕后，应形成测验报告，并提交至有关部门。

四、安全措施
1、设备安全：在测量过程中，应注意设备的安全使用，避免发生意外。

2、人员安全：在测量过程中，应注意人员的安全，避免发生意外。

3、环境安全：在测量过程中，应注意保护环境，避免污染河流水体。
