流速和流量测量的基本原理及特点

如何进行水流测量与流量计算引言：水是生命之源，随处可见的水流不仅在自然界中扮演着重要角色，也在工业生产和日常生活中扮演着至关重要的角色。

而了解水流的量和速度是进行科学研究、工程设计以及资源管理的基础。

本文将介绍水流测量的方法和流量计算的原理，帮助读者更好地理解这一领域的基本概念和技术。

一、流速测量的方法在进行流量计算之前，我们首先需要了解如何测量水流的流速。

以下是常见的几种流速测量方法：1. 浮标法浮标法是一种简单而直观的流速测量方法。

它适用于有明显水流的河流、溪流或管道中的流速测量。

测量者在水中放置浮标，然后观察它在一段距离内所需的时间来测量流速。

通过测量浮标在固定距离内所经过的时间，再结合距离，可以计算出水流的平均速度。

2. 流速计流速计是一种专用仪器，可以直接测量水流的速度。

它使用了多种原理，如旋转叶片、超声波或压力传感器等。

通过将流速计置于水流中，仪器将给出实时的水流速度读数。

这种方法通常比浮标法更准确和方便，特别适用于涉及精确测量的工程和科学研究。

3. 勒测法勒测法是一种通过测量水流对流体的压力进行流速估计的方法。

它通常应用于管道或河道等封闭系统中，使用特殊的勒测计来测量压力差。

通过压力差和流体性质，可以推算出流速。

勒测法精度较高，但需要专用仪器和更复杂的计算。

二、流量计算的原理测量流速后，我们可以通过流量计算来确定水流的总量。

以下是几种常见的流量计算方法：1. 平均速度法平均速度法是基于流速的平均值来计算流量的方法。

首先通过流速测量方法得到几个采样点的流速值，然后将这些值求平均。

接下来，将平均速度与管道的横截面积相乘，即可得到流量。

2. 勒测法上文提到的勒测法可以直接得到流速，从而可以直接计算流量。

勒测法的优势在于其高精度和实时性，尤其适用于对流量要求较高的场合。

3. 两点法两点法是一种利用流速在不同位置上的差异来计算流量的方法。

通过在管道的不同位置上测量流速，并记录下相应的对应位置，可以得到流速的分布情况。

流动测速原理
流动测速原理是指通过测量流体在管道中的流速来确定流体速度的一种方法。

常用的流动测速原理有多种，下面介绍其中的几种原理。

1. 管道流量计：利用管道内的流体流动产生的压力差来测量流速。

根据伯努利方程，流体在运动过程中，速度越大，其压力越小。

通过安装在管道上的不同压力传感器，可以测量出管道内的压力差，并进而计算出流体的速度。

2. 质量流量计：通过测量单位时间内通过管道截面的流体质量来确定流速。

常用的质量流量计有热物理和热敏原理。

例如，热敏式质量流量计利用热敏电阻来测量流体通过管道时所带走的热量，从而得出流速。

3. 旋涡流量计：利用流体通过管道时形成的旋涡来测量流速。

当流体通过管道时，会在某个位置形成一个或多个旋涡。

旋涡流量计通过检测旋涡的频率和幅度来计算流速。

以上是一些常用的流动测速原理。

它们各有优缺点，适用于不同场合和要求。

例如，在液体流量测量中，可以选择管道流量计或质量流量计；在气体流量测量中，旋涡流量计常被使用。

具体选择何种原理，需要结合实际情况进行考虑。

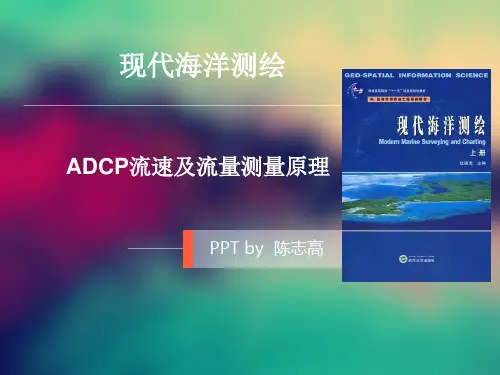

ADCP流速及流量测量原理ADC流速及流量测量原理是指使用ADCP（Acoustic Doppler Current Profiler）测量水流速和流量的原理。

ADCP是一种利用声学多普勒效应测定液体中微小颗粒速度的设备，可以通过声波对液体中流动物体的速度进行测量，进而计算水流速和流量。

ADCP的测量原理包括声波的发射和接收、多普勒效应的应用以及数据处理三个方面。

首先，在ADCP中，通过一个或多个发射器向水体中发射一束或多束高频声波，一般在100kHz至1MHz之间。

这些声波在水体中传播并与水体中的颗粒相互作用。

由于声速在液体中有一定值，当声波遇到运动的颗粒时，声波的频率将发生变化。

根据多普勒效应，颗粒运动方向和音源接收器之间的相对速度将导致声波的频率偏移。

经过接收器接收的声波频率相对于发射时的频率偏移量与颗粒速度成正比。

其次，ADCP利用多普勒效应来测量颗粒的速度。

接收到的声波频率偏移量与颗粒速度成正比，通过测量频移量的大小可以得出颗粒的速度。

多个接收器可以同时测量不同方向的速度分量。

这种多普勒效应测量的速度被称为径向速度，即相对于发射器和接收器之间连线的径向速度。

最后，通过对径向速度的测量数据进行处理，可以得到水流速和流量的信息。

针对横截面或纵向的速度分布，可以进行不同的数据处理方法，如简单平均或高斯拟合。

通过分析速度分布在水体断面上的变化，可以计算出水体的平均流速和流量。

此外，还可以根据声波的传播时间和相互作用，对水体的深度进行测量。

总之，ADCP利用声波与水体中微小颗粒相互作用，通过多普勒效应测量颗粒的速度，进而计算水流速和流量。

其原理包括声波发射和接收、多普勒效应的应用以及数据处理。

该技术在水文学和海洋学研究中得到广泛应用，可以用于测量河流、海洋和湖泊等水体的流速和流量，对水资源管理和环境保护具有重要意义。

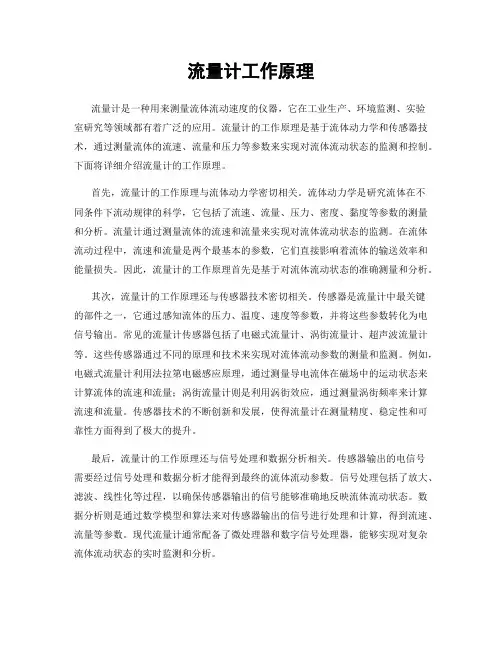

流量计工作原理流量计是一种用来测量流体流动速度的仪器，它在工业生产、环境监测、实验室研究等领域都有着广泛的应用。

流量计的工作原理是基于流体动力学和传感器技术，通过测量流体的流速、流量和压力等参数来实现对流体流动状态的监测和控制。

下面将详细介绍流量计的工作原理。

首先，流量计的工作原理与流体动力学密切相关。

流体动力学是研究流体在不同条件下流动规律的科学，它包括了流速、流量、压力、密度、黏度等参数的测量和分析。

流量计通过测量流体的流速和流量来实现对流体流动状态的监测。

在流体流动过程中，流速和流量是两个最基本的参数，它们直接影响着流体的输送效率和能量损失。

因此，流量计的工作原理首先是基于对流体流动状态的准确测量和分析。

其次，流量计的工作原理还与传感器技术密切相关。

传感器是流量计中最关键的部件之一，它通过感知流体的压力、温度、速度等参数，并将这些参数转化为电信号输出。

常见的流量计传感器包括了电磁式流量计、涡街流量计、超声波流量计等。

这些传感器通过不同的原理和技术来实现对流体流动参数的测量和监测。

例如，电磁式流量计利用法拉第电磁感应原理，通过测量导电流体在磁场中的运动状态来计算流体的流速和流量；涡街流量计则是利用涡街效应，通过测量涡街频率来计算流速和流量。

传感器技术的不断创新和发展，使得流量计在测量精度、稳定性和可靠性方面得到了极大的提升。

最后，流量计的工作原理还与信号处理和数据分析相关。

传感器输出的电信号需要经过信号处理和数据分析才能得到最终的流体流动参数。

信号处理包括了放大、滤波、线性化等过程，以确保传感器输出的信号能够准确地反映流体流动状态。

数据分析则是通过数学模型和算法来对传感器输出的信号进行处理和计算，得到流速、流量等参数。

现代流量计通常配备了微处理器和数字信号处理器，能够实现对复杂流体流动状态的实时监测和分析。

综上所述，流量计的工作原理是基于流体动力学和传感器技术，通过对流体流动状态的测量、信号处理和数据分析来实现对流体流动状态的监测和控制。

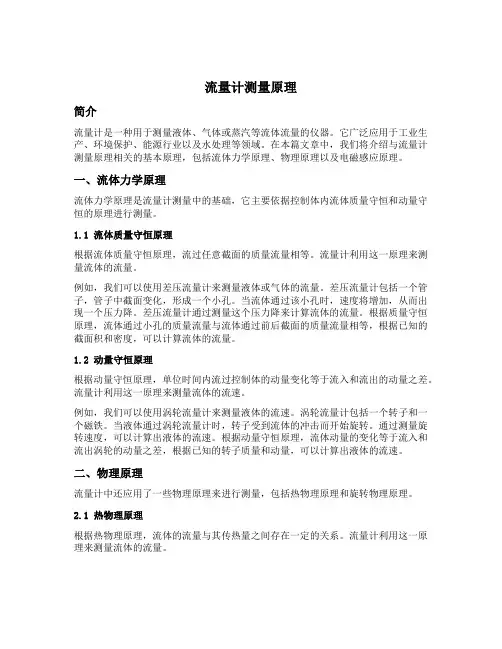

流量计测量原理简介流量计是一种用于测量液体、气体或蒸汽等流体流量的仪器。

它广泛应用于工业生产、环境保护、能源行业以及水处理等领域。

在本篇文章中，我们将介绍与流量计测量原理相关的基本原理，包括流体力学原理、物理原理以及电磁感应原理。

一、流体力学原理流体力学原理是流量计测量中的基础，它主要依据控制体内流体质量守恒和动量守恒的原理进行测量。

1.1 流体质量守恒原理根据流体质量守恒原理，流过任意截面的质量流量相等。

流量计利用这一原理来测量流体的流量。

例如，我们可以使用差压流量计来测量液体或气体的流量。

差压流量计包括一个管子，管子中截面变化，形成一个小孔。

当流体通过该小孔时，速度将增加，从而出现一个压力降。

差压流量计通过测量这个压力降来计算流体的流量。

根据质量守恒原理，流体通过小孔的质量流量与流体通过前后截面的质量流量相等，根据已知的截面积和密度，可以计算流体的流量。

1.2 动量守恒原理根据动量守恒原理，单位时间内流过控制体的动量变化等于流入和流出的动量之差。

流量计利用这一原理来测量流体的流速。

例如，我们可以使用涡轮流量计来测量液体的流速。

涡轮流量计包括一个转子和一个磁铁。

当液体通过涡轮流量计时，转子受到流体的冲击而开始旋转。

通过测量旋转速度，可以计算出液体的流速。

根据动量守恒原理，流体动量的变化等于流入和流出涡轮的动量之差，根据已知的转子质量和动量，可以计算出液体的流速。

二、物理原理流量计中还应用了一些物理原理来进行测量，包括热物理原理和旋转物理原理。

2.1 热物理原理根据热物理原理，流体的流量与其传热量之间存在一定的关系。

流量计利用这一原理来测量流体的流量。

例如，我们可以使用热式流量计来测量气体的流量。

热式流量计包括一个加热元件和一个测温元件。

当气体通过热式流量计时，加热元件加热气体，测温元件测量气体的温度。

根据已知的加热功率和气体的热导率，可以计算出气体的流量。

2.2 旋转物理原理根据旋转物理原理，流体的流量与旋转物体的角速度之间存在一定的关系。

流量计的工作原理流量计是一种用来测量流体流动速度、流量和质量的仪器。

它在工业生产、环保监测、科研实验等领域有着广泛的应用。

那么，流量计是如何工作的呢？下面我们就来详细解析一下流量计的工作原理。

首先，流量计的工作原理与其类型有关。

常见的流量计类型包括涡轮流量计、涡街流量计、电磁流量计、超声波流量计等。

每种类型的流量计都有其独特的工作原理，但它们的基本原理都是利用流体流过测量部件时产生的某种物理效应来进行测量。

以涡轮流量计为例，它的工作原理是利用涡轮叶片在流体作用下旋转的特性来测量流速和流量。

当流体通过涡轮流量计的测量部件时，涡轮叶片会受到流体的冲击而旋转，旋转的速度与流体的流速成正比，从而可以通过测量涡轮的旋转速度来确定流体的流量。

而电磁流量计则是利用法拉第电磁感应原理来进行流量测量的。

当导电流体通过电磁流量计时，流体在磁场的作用下会产生感应电动势，通过测量感应电动势的大小可以确定流体的流速和流量。

另外，超声波流量计则是利用超声波在流体中传播的速度与流体流速成正比的特性来进行测量的。

超声波流量计通过发送超声波脉冲并测量其传播时间来确定流体的流速和流量。

不同类型的流量计有着不同的工作原理，但它们都是通过测量流体流过测量部件时产生的某种物理效应来进行流量测量的。

这些物理效应可以是涡轮旋转、电磁感应、超声波传播等，通过测量这些效应的大小或变化来确定流体的流速和流量。

总的来说，流量计的工作原理是基于流体流动时产生的某种物理效应来进行测量的。

不同类型的流量计有着不同的工作原理，但它们都是通过测量流体流过测量部件时产生的物理效应来确定流体的流速和流量。

这些流量计在工业生产、环保监测、科研实验等领域发挥着重要作用，为各行各业的发展提供了重要的技术支持。

液体流量计的工作原理液体流量计是一种测量液体流量的仪器，广泛应用于工业控制、环境监测、仪器仪表等领域。

它通过测量液体在管道内的流速或流量来进行流量的计量和监测。

本文将介绍液体流量计的工作原理以及常见的几种类型。

一、工作原理简介液体流量计的工作原理基于流体力学，利用流体在管道内通过的速度和截面积之间的关系来测量流量。

其基本原理可以归纳为以下几种：1.动力学测量原理动力学测量原理基于液体在管道内流动时产生的动态压力差。

它通过安装在管道内的测压孔或压力传感器测量液体的压力差，进而计算出流速或流量。

最常见的动力学测量原理包括孔板测压法、小孔测压法和喷嘴测压法等。

2.位移测量原理位移测量原理基于液体通过装置内的体积变化来测量流量。

它通过将液体流过的容积转化为位移或旋转，再通过传感器将位移或旋转的信息转化为电信号进行测量。

常见的位移测量原理包括旋转式流量计、浮子式流量计和齿轮式流量计等。

3.热测量原理热测量原理基于液体流过传感器时会带走传感器表面的热量。

它通过测量液体流过前后的温度差来计算流量。

热测量原理通常应用于液体的热量计量和低流速测量，其中热散失式流量计和热翅片式流量计是常见的热流量计。

4.超声波测量原理超声波测量原理利用超声波在液体中的传播速度差来测量流速或流量。

它通过向流体中发射超声波并接收回波信号，计算出超声波在液体中传播所需的时间来获取流速或流量信息。

超声波流量计广泛应用于工业领域和生物医学领域。

二、常见类型介绍1.孔板流量计孔板流量计是一种基于动力学测量原理的流量计，通过在管道中设置孔板以产生压力差，再通过测量压力差来计算流速或流量。

孔板流量计具有结构简单、价格低廉、可靠性高等特点，广泛应用于工业生产中。

2.涡街流量计涡街流量计是一种基于动力学测量原理的流量计，利用流体通过装置时产生的旋涡频率与流速成比例的关系来测量流量。

涡街流量计具有测量范围广、精度高、抗压能力强等特点，常用于化工、石油等领域。

流体管道压力流速流量测定实验原理流量测量方法名词与术语瞬时流量：单位时间内流过管道横截面的流体量（m3/h、t/h）。

累计流量：在一段时间内流过管道横截面的流体总量（m3、t）。

流量计：用于测量管道中流量的计量器具称为流量计。

主要的质量指标流量范围：最大与最小可测范围，该范围内误差不超过容许值。

量程和量程比：量程是最大流量与最小流量之差；量程比是最大流量与最小流量之比，又称范围度。

测量误差基本误差：准确度：流量计示值接近被测流量真值的能力，称为流量计的准确度。

准确度等级有：0.1、0.2、0.5、1.0、1.5、2.5、4.0级。

重复性：流量计在同一工作条件下，多次重复测量，其示值一致性的程度，反映仪表随机性误差的大小。

按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。

按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

流量计简介流量测量方法和仪表的种类繁多。

工业用的流量仪表种类达100多种。

品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。

本文按照目前最流行、最广泛的分类法,分别介绍各种流量计的原理、特点、应用概况及国内外的发展情况。

序号流量计种类全球产量百分比1 差压式流量计（孔板、文丘里）45～55％2 浮子流量计（又称玻璃转子流量计）13～16％3 容积式流量计（椭圆、腰轮、螺旋）12～14％4 涡轮流量计9～11％5 电磁流量计5～6％6 流体振荡流量计（涡街、旋进）2.2～3％7 超声流量计（时差式、多普勒）1.6～2.2％8 热式流量计2～2.5％9 科里奥利质量流量计0.9～1.2％10 其他流量计（插入式流量计1.6～2.2％1.1差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

激光多普勒流量计流体流速测量激光多普勒流量计是一种常用于实时测量液体或气体流速的仪器。

它利用激光束经过流体时的散射效应进行测量，精度高、响应速度快、使用便捷，因此在工业领域得到广泛应用。

本文将介绍激光多普勒流量计的原理、特点、应用以及未来发展趋势。

一、原理激光多普勒流量计的工作原理基于多普勒效应。

当激光束穿过流体时，流体中的颗粒会向激光束方向发射散射光，并且由于液体或气体流速的影响，散射光的频率发生改变。

根据多普勒效应的原理，可以通过测量散射光的频率变化来计算流体的流速。

二、特点1. 高精度：激光多普勒流量计具有很高的测量精度，可以达到0.5%的误差范围，适用于对流速精度要求较高的场合。

2. 快速响应：激光多普勒流量计的响应速度非常快，可以实时监测流速变化，满足对流体流速实时性要求的场景。

3. 安装便捷：激光多普勒流量计的安装非常简单，只需将其安装在管道或管道外壁上，不需要改变管道结构，减少了施工成本。

4. 适用范围广：激光多普勒流量计适用于各种介质，如液体、气体，可以满足不同领域的流量测量需求。

三、应用1. 工业领域：激光多普勒流量计在石油化工、电力、冶金、制药等行业中被广泛应用，用于实时监测管道中的液体或气体流速，确保生产过程的安全和稳定。

2. 环境监测：激光多普勒流量计可以用于水资源管理、污水处理、环境监测等领域，通过监测水流速度或气体流速来评估环境状态，提供科学依据。

3. 海洋科学：激光多普勒流量计可以应用于海洋科学领域，用于测量海洋中的流体流速，了解海流运动规律，对海洋生态环境进行评估和保护。

四、未来发展趋势激光多普勒流量计在流速测量领域的应用前景广阔。

随着科技的进步，激光多普勒流量计的精度和响应速度将进一步提高，使其在更多领域中得到应用。

另外，随着无线通信技术的发展，激光多普勒流量计将更加便捷地与其他设备进行连接，实现数据的实时传输和分析。

总结起来，激光多普勒流量计作为一种常用的流速测量仪器，具有高精度、快速响应、安装便捷和适用范围广的特点，被广泛应用于工业领域、环境监测和海洋科学等领域。

流速与流量的测量原理流速和流量是涉及到流体力学的两个重要概念。

流速是指流体单位时间内通过某一截面的体积，并且与流体的运动状态有关；流量是指单位时间内通过某一截面的流体的体积，与流体通过某一截面的面积及流速有关。

流速和流量的测量原理有多种方法，下面将分别介绍。

一、流速的测量原理：1. 流速的测量原理之一是通过测量流体通过某一截面的时间和所通过的距离来计算流速。

具体操作是在流体管道中选择一个测量段，然后分别在测量段的上游和下游设置一个测量点。

通过在测量段内的两个测量点上分别放置两个计时器，当流体通过上游测量点时开始计时，当流体通过下游测量点时停止计时。

通过测量流体通过两个测量点之间的距离，可以得到流体通过测量段所需的时间。

根据流速的定义，可以使用以下公式计算流速：流速= 流体通过的距离÷流体通过的时间2. 流速的测量原理之二是通过测量流体通过某一截面的压力差来计算流速。

这种测量方法主要是基于伯努利方程，根据伯努利方程，流体的压力和速度之间存在一定的关系。

通过在流体管道的上下游设置两个压力传感器，可以测量流体通过这两个位置的压力差。

根据伯努利方程，可以使用以下公式计算流速：流速= √（2 ×压力差÷流体的密度）二、流量的测量原理：1. 流量的测量原理之一是通过测量流体通过某一截面的时间来计算流量。

这种方法主要适用于液体的流量测量。

具体操作是在流体管道中选择一个测量段，然后分别在测量段的上游和下游设置一个测量点。

通过在测量段内的两个测量点上分别放置两个计时器，当液体通过上游测量点时开始计时，当液体通过下游测量点时停止计时。

流体通过测量段所需的时间与流量有关，可以使用以下公式计算流量：流量= 流速×流体通过的面积2. 流量的测量原理之二是通过测量流体通过某一截面的流速来计算流量。

这种方法主要适用于气体的流量测量。

具体操作是在流体管道的截面上安装一个流速传感器，用于测量流体通过该截面的流速。

水文测量中的流速和流量测量方法及数据处理流程水文测量是研究水文学基础理论和实践应用的重要领域之一，其中流速和流量的测量是水文测量中的核心内容。

本文将介绍流速和流量的测量方法以及相应的数据处理流程。

一、流速测量方法1. 浮标法浮标法是一种简单且常用的流速测量方法。

测量时在水面上放置一个浮标，通过观察它在一段特定距离内通过的时间来计算流速。

这种方法适用于中小型河流和水渠中的流速测量。

2. 钢丝绳法钢丝绳法是一种常用于大型水体中的流速测量方法。

它利用定点两端之间拉一根钢丝绳，并在其中间测量绳长的变化，从而计算出流速。

采用此方法需要注意力绳的选择和固定，以及绳长测量的准确性。

3. 螺旋式流速计法螺旋式流速计法是一种精确且适用于各种水体的流速测量方法。

这种方法通过螺旋在水中旋转的原理，测量旋转的速度来求得流速。

采用此方法需要注意螺旋式流速计的选用和使用。

二、流量测量方法1. 水位流量法水位流量法是流量测量中最常用的方法之一。

它通过测量水位的变化来间接计算流量。

该方法需要结合水位与流量之间的关系曲线，通过测量准确的水位来估算流量。

2. 水流速度积分法水流速度积分法是一种准确测量流量的方法，它通过测量流速和宽度来计算流量。

根据水流速度在水体横截面上的分布情况，结合宽度的测量，可以得出流量的准确结果。

3. 视频测流法视频测流法是一种新兴的流量测量方法，它利用摄像技术和图像处理算法，实时监测水体中的流速和横截面形状，从而计算出流量。

这种方法无需直接接触水体，便于大范围和长时间的流量监测。

三、数据处理流程1. 测量数据的收集在水文测量中，测量数据的收集是第一步。

通过合适的测量仪器和方法，获取流速和流量的原始测量数据。

需要注意测量的准确性和重复性。

2. 数据的验证和筛选收集到的测量数据需要经过验证和筛选。

通过比对不同测量方法得到的结果，检验数据的可靠性和一致性，并排除异常值和干扰因素。

3. 数据的处理和分析处理和分析是数据处理流程中重要的一环。

流量计的工作原理
流量计的工作原理:
1. 原理：流量计基本上是利用流体物理学的原理测量流量的精密计量仪器，它可以测量介质的流量，有管道、管网流量测量等，也包括液体、气体流量测量，根据流体物理规律，流量计利用流体运动形式来测量管内流体流量。

2. 测量原理：传统的流量计一般通过计算流量与压力的关系将流量进行计量。

大致可分为容积计量仪器，以及压力计量仪器。

3. 工作原理：简单的流量计一般是采用双介质容积精度测量技术，其原理是在流体通过容积测量腔体时，会出现容积变化或气体压力变化，然后将变化值与流量值用对应关系换算出来。

4. 连接方式：流量计安装安装时，一般有两种连接方式：（1）直接安装式，（2）附加安装式。

前种方法是把流量计的测量部分放入被测管道内，直接测量管道内的流量；而后种方法则是把流量计的测量部分放置在管道的节点处，通过反向计算与测量的结果换算出管道内的流量。

5. 传感器：一般的流量计都会内置有传感器，它能够根据流体特性变化而检测出流速、温度和压力等参数，然后进行数字换算，测量出流量。

6. 显示：流量计一般都有显示功能，常见的显示形式有液晶显示、LED显示、滚动代码显示等形式，根据用途可以选取相应的显示器。

7. 计算处理：流量计需要同时监测多种参数，所以必须采用数据处理技术，一般采用微处理器技术与硬件处理来计算出流量、温度和压力等待参数，并通过触发电路将这些数据再次定量反馈到显示屏上进行行显示。

8. 控制：流量计必须能够提供可靠的流量控制，以实现对不同工况下流量的调节、监控和控制。

此时基本流量传感器可能会与控制装置（如PLC控制系统或继电器）连接，以实现管道流量的自动控制。
