下载文档原格式
药包材产品质量标准及对生产环境的要求内容简介一、药包材概念：二、药包材分类：三、药包材产品质量标准：四、药包材对生产环境的要求：一、药包材概念：2000年3月17日经国家药品监督管理局局务会审议通过，发布第21号局长令即：《药品包装用材料、容器管理办法（暂行）》，自2000年10月1日起施行，从而对药包材及其分类有了明确的概念。
药品包装用材料、容器（简称药包材）。
药包材须经药品监督管理部门注册并获得《药包材注册证书》后方可生产。
未经注册的药包材不得生产、销售、经营、和使用。
二、药包材分类：药包材分为Ⅰ、Ⅱ、Ⅲ三类。
Ⅰ类药包材：指直接接触药品且直接使用的药品包装用材料、容器。
生产Ⅰ类药包材产品，需同时具备与所包装药品生产相同的洁净度条件，并经国家食品药品监督管理局或省、自治区、直辖市药品监督管理部门指定检测机构检查合格。
生产Ⅰ类药包材，须经国家食品药品监督管理局批准注册，并颁发《药包材注册证书》。
实施Ⅰ类管理的药包材产品有：（1）药用丁基橡胶瓶塞；（2）药品包装用PTP铝箔；（3）药用PVC硬片；（4）药用塑料复合硬片、复合膜（袋）；（5）塑料输液瓶（袋）；（6）固体、液体药用塑料瓶；（7）塑料滴眼剂瓶；（8）软膏管；（9）气雾剂喷雾阀门；（10 抗生素瓶铝塑组合盖；Ⅱ类药包材：指直接接触药品，但便于清洗，在实际使用过程中，经清洗后需要并可以消毒灭菌的药品包装用材料、容器。
实施Ⅱ类管理的药包材产品有：（1）药用玻璃管；（2）玻璃输液瓶（3）玻璃模制抗生素瓶；（4）玻璃管制抗生素瓶；（5）玻璃模制口服液瓶；（6）玻璃管制口服液瓶；（7）玻璃（黄料、白料）药瓶；（8）安剖（9）玻璃滴眼剂瓶；（10) 输液瓶天然胶塞；（11) 抗生素瓶天然胶塞；（12) 气雾剂罐；（13) 瓶盖橡胶垫片（垫圈）；（14) 陶瓷药瓶；（15) 中药丸塑料球壳；Ⅲ类药包材：指Ⅰ、Ⅱ类外其他可能直接影响药品质量的药品包装用材料、容器。
国家药品包装容器材料标准第一篇：国家药品包装容器材料标准国家食品药品监督管理局国家药品包装容器（材料）标准YBB00042005 替代原YBB00042002 注射液用卤化丁基橡胶塞Zhusheyeyong Luhuadingji Xiangjiaosai Halogenated butyl rubber Stopper for injection 本标准适用于直接与注射剂接触的氯化或溴化丁基橡胶塞的检验。
【外观】取本品数个，照附表检查法检查，应符合规定。
【鉴别】*（1）取本品适量剪成小颗粒，称取2.0g，置于30ml坩埚中，加碳酸氢钠2.0g均匀覆盖试样，置电炉上，缓缓加热至炭化，放冷，置高温炉300℃加热至完全灰化，取出，放冷，加水10ml使溶解，过滤，取滤液1.5ml，置于试管中，加硝酸酸化，加入硝酸银试液1滴，应产生白色或淡黄色沉淀。
（2）除另有规定外，照包装材料红外分光光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。
【穿刺落屑】取本品10个，照注射剂用胶塞、垫片穿刺落屑测定法（YBB00332004）第一法测定，落屑数应不得过20粒。
【穿刺力】取本品10个，照注射剂用胶塞、垫片穿刺力测定法（YBB00322004）第一法测定，平均穿刺力不得过75N；且每个胶塞的穿刺力均不得过80N。
【密封性与穿刺器保持性】取本品10个，置高压蒸气灭菌器中（不浸水），121±2℃，保持30分钟，冷却至室温，另取10个与之配套的玻璃注射液瓶加水至标示容量，用上述胶塞，塞紧，再加上与之配套铝盖，压盖。
用符合注射剂用胶塞、垫片穿刺力测定法（YBB00322004）中图1所示的穿刺器，向胶塞穿刺部位垂直穿刺，穿刺器刺穿胶塞，倒挂瓶，穿刺器悬挂0.5kg重物，穿刺器应保持4小时不被拔出，且瓶塞穿刺部位应无泄漏。
【灰分】除另有规定外，取本品1.0g，置已炽灼至恒重的坩锅中，精密称定，缓缓炽灼至完全炭化，再在800℃炽灼至完全灰化，移置干燥器内，放冷至室温，精密称定后，再在800℃炽灼至恒重，遗留残渣不得过45%。

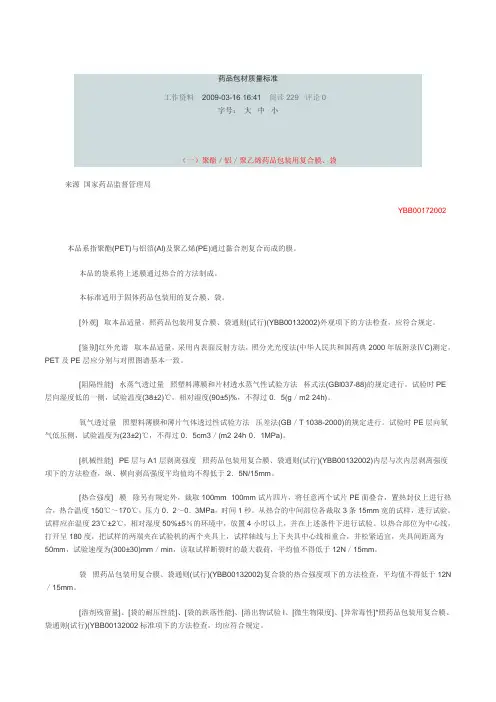

药品包材质量标准工作资料 2009-03-16 16:41 阅读229 评论0字号：大中小（一）聚酯／铝／聚乙烯药品包装用复合膜、袋来源国家药品监督管理局YBB00172002 本品系指聚酯(PET)与铝箔(Al)及聚乙烯(PE)通过黏合剂复合而成的膜。
本品的袋系将上述膜通过热合的方法制成。
本标准适用于固体药品包装用的复合膜、袋。
[外观] 取本品适量，照药品包装用复合膜、袋通则(试行)(YBB00132002)外观项下的方法检查，应符合规定。
[鉴别]红外光谱取本品适量，采用内表面反射方法，照分光光度法(中华人民共和国药典2000年版附录ⅣC)测定，PET及PE层应分别与对照图谱基本一致。
[阻隔性能] 水蒸气透过量照塑料薄膜和片材透水蒸气性试验方法杯式法(GBl037-88)的规定进行。
试验时PE层向湿度低的一侧，试验温度(38±2)℃，相对湿度(90±5)%，不得过0．5(g／m2·24h)。
氧气透过量照塑料薄膜和薄片气体透过性试验方法压差法(GB／T 1038-2000)的规定进行。
试验时PE层向氧气低压侧，试验温度为(23±2)℃，不得过0．5cm3／(m2·24h·0．1MPa)。
[机械性能] PE层与A1层剥离强度照药品包装用复合膜、袋通则(试行)(YBB00132002)内层与次内层剥离强度项下的方法检查，纵、横向剥高强度平均值均不得低于2．5N/15mm。
[热合强度] 膜除另有规定外，裁取100mm×100mm试片四片，将任意两个试片PE面叠合，置热封仪上进行热合，热合温度150℃～170℃，压力0．2～0．3MPa，时间1秒。
从热合的中间部位各裁取3条15mm宽的试样，进行试验。
试样应在温度23℃±2℃，相对湿度50%±5％的环境中，放置4小时以上，并在上述条件下进行试验。
以热合部位为中心线，打开呈180度，把试样的两端夹在试验机的两个夹具上，试样轴线与上下夹具中心线相重合，并松紧适宜，夹具间距离为50mm，试验速度为(300±30)mm／min，读取试样断裂时的最大载荷，平均值不得低于12N／15mm。
国内外药品包装标准简介一、慨述药品包装是指直接接触药品的包装材料和容器，属于专用包装范畴，它具有包装的所有属性，并有其特殊性：a.能保护药品在贮藏、使用过程中不受环境的影响，保持药品原有属性。
b.药品包装材料自身在贮藏、使用过程中性质应有一定的稳定性。
c.药品包装材料在包裹药品时不能污染药品生产环境。
d.药品包装材料不得带有在使用过程中不能消除的对所包装药物有影响的物质。
e.药品包装材料与所包装的药品不能发生化学、生物意义上的反应。
为了确认药品包装材料可被用于包裹药品，有必要对这些材料进行质量监控。
二、药包材质量标准体系为确保药品的安全、有效使用，各国均对药品包装容器进行质量控制，标准体系主要有：1、药典体系：各发达国家药典附录均收载有药品包装材料的技术要求2、iso体系: 根据材料及形状制定标准(如铝盖、玻璃输液瓶)3、各国工业标准体系:已逐渐向iso标准转化4、国内标准体系:形式上与iso标准相同,安全项目略少于先进国家药典。
为有效控制药品包装材料的质量，国家食品药品监督管理局已于2002年始，制定并颁布相应的质量标准。
国际标准、各国药典都是药品包装国际市场共同遵循的技术依据，其中，药典侧重于材料、容器的安全性评价，国际标准侧重于产品使用性能的评价。
三、各国药品包装容器质量标准体系内容介绍1、美国药典对玻璃产品控制的项目有：透光率试验、耐水性试验、砷浸出量试验等；对pe或pet产品（适用于口服固体制剂）控制的项目有：红外测定、热分析、透光率试验、水蒸气透过量测定、重金属、不挥发物测定等。
2、日本药局方对注射剂用玻璃容器的检测项目有：封口要求、可溶性碱（耐水性）测定、铁测定（避光容器）、透光率测定；对塑料容器的特殊要求是（1）应考察容器的溶出或迁移（2）应考察容器的物理性能（3）应考察容器的阻隔性能（4）应考察对恶劣气候的耐受力（5）应考察容器的耐灭菌性能（6）在设计阶段对容器毒性的评价。
其中，对注射剂用胶塞的检测项目有：镉、铅、浸出液试验、急性毒性试验、溶血试验、热原试验；对pe或pp注射剂用容器的检测项目有：透明度、水蒸气透过量、重金属、镉、铅、浸出液试验、细胞毒性试验；对pvc注射剂用容器的检测项目有：厚度、透明度、渗漏性、柔韧性、水蒸气透过量、镉、铅、锡、氯乙烯单体、不溶性微粒、浸出液试验、细胞毒性等。
药品包材质量标准工作资料 2009-03-16 16:41 阅读229 评论0字号：大中小（一）聚酯／铝／聚乙烯药品包装用复合膜、袋来源国家药品监督管理局YBB00172002 本品系指聚酯(PET)与铝箔(Al)及聚乙烯(PE)通过黏合剂复合而成的膜。
本品的袋系将上述膜通过热合的方法制成。
本标准适用于固体药品包装用的复合膜、袋。
[外观] 取本品适量，照药品包装用复合膜、袋通则(试行)(YBB00132002)外观项下的方法检查，应符合规定。
[鉴别]红外光谱取本品适量，采用内表面反射方法，照分光光度法(中华人民共和国药典2000年版附录ⅣC)测定，PET及PE层应分别与对照图谱基本一致。
[阻隔性能] 水蒸气透过量照塑料薄膜和片材透水蒸气性试验方法杯式法(GBl037-88)的规定进行。
试验时PE层向湿度低的一侧，试验温度(38±2)℃，相对湿度(90±5)%，不得过0．5(g／m2·24h)。
氧气透过量照塑料薄膜和薄片气体透过性试验方法压差法(GB／T 1038-2000)的规定进行。
试验时PE层向氧气低压侧，试验温度为(23±2)℃，不得过0．5cm3／(m2·24h·0．1MPa)。
[机械性能] PE层与A1层剥离强度照药品包装用复合膜、袋通则(试行)(YBB00132002)内层与次内层剥离强度项下的方法检查，纵、横向剥高强度平均值均不得低于2．5N/15mm。
[热合强度] 膜除另有规定外，裁取100mm×100mm试片四片，将任意两个试片PE面叠合，置热封仪上进行热合，热合温度150℃～170℃，压力0．2～0．3MPa，时间1秒。
从热合的中间部位各裁取3条15mm宽的试样，进行试验。
试样应在温度23℃±2℃，相对湿度50%±5％的环境中，放置4小时以上，并在上述条件下进行试验。
以热合部位为中心线，打开呈180度，把试样的两端夹在试验机的两个夹具上，试样轴线与上下夹具中心线相重合，并松紧适宜，夹具间距离为50mm，试验速度为(300±30)mm／min，读取试样断裂时的最大载荷，平均值不得低于12N／15mm。
