ARD2F智能电动机保护器

格式：pdf
大小：677.40 KB
文档页数：4

下载文档原格式

/ 4

三相电机综合保护器使用方法EOCR-3DM2

三相电机综合保护器使用方法EOCR-3DM2三相电机综合保护器使用方法三相电机综合保护器的基本工作原理三相电机综合保护器是一种可编程电子保护设备，可以测量电机的电流、电压、功率因数、频率等参数，并根据设定值对电气故障进行判断和保护。

其基本工作原理如下：测试电流：三相电机综合保护器通过内置的电流互感器或外接电流互感器，实时监测电机的电流参数，一旦发生过载、短路、漏电等电气故障，就会及时切断电源，从而保护电机。

测试电压：三相电机综合保护器可以通过内置的电压互感器或外接电压互感器，监测电机的电压参数，能够实现相序、缺相、欠压等保护功能。

测试功率因数：三相电机综合保护器能够监测电机的功率因数，如果电机运行时的功率因数低于设定值，就会及时切断电源。

测试频率：三相电机综合保护器还可以监测电机的运行频率，一旦发生偏差，就会及时报警或切断电源。

三相电机综合保护器的使用方法三相电机综合保护器的安装三相电机综合保护器应安装在电机控制柜内，在选择安装位置时应考虑其与电机控制器和配电盘之间的布线，以及保护器与电机控制器的接线。

三相电机综合保护器的设置三相电机综合保护器安装后需要进行参数设置，如电机额定电压、额定电流、功率因数、过载保护系数、漏电保护系数等。

三相电机综合保护器的操作三相电机综合保护器在运行中，可以通过设定其保护参数，实现电机的过载保护、短路保护、欠压保护、漏电保护等功能。

在发生电气故障时，保护器会及时发送信号给控制柜或自动断路器，切断电源，保护电机。

三相电机综合保护器的维护三相电机综合保护器为了保证其正确运行，需要进行定期维护和检查。

具体包括检查接线是否松动、是否有进水、是否外露等现象，同时还应定期清洁保护器表面及周围环境。

总结上海韩施电气代理韩国施耐德EOCR保护器三相电机综合保护器是一种可编程电子保护设备，在电气工程中具有广泛的应用。

它能够有效保护电机免受过载、短路、漏电等电气故障的损害，具有很高的保护性能和可靠性。

智能电动机保护器使用说明书

1
5.7 250A 电流互感器外形尺寸..................................................................................................................................................12 5.7 800A 外置电流互感器外形尺寸..........................................................................................................................................13 5.8 漏电流互感器外形尺寸.......................................................................................................................................................13 5.9 显示模块外形尺寸...............................................................................................................................................................14 6 操作指南....................................................................................................................................................................................... 15 6.1 90L 显示模块面板................................................................................................................................................................15 6.2 显示操作说明........................................................................................................................................................................ 15 6.3 面板设置信息及菜单概述...................................................................................................................................................16 7 保护功能.....................................................................................................................................................................................24 7.1 过载保护................................................................................................................................................................................ 24 7.2 断相/不平衡保护.................................................................................................................................................................. 25 7.3 剩余电流保护（接地/漏电）.............................................................................................................................................. 25 7.4 堵转保护................................................................................................................................................................................ 25 7.5 阻塞保护................................................................................................................................................................................ 25 7.6 欠载（欠流）保护...............................................................................................................................................................26 7.7 起动超时保护........................................................................................................................................................................ 26 7.8 欠压保护...............................................................................................................................................................................26 7.9 过压保护...............................................................................................................................................................................26 7.10 7.11 7.12 7.13 7.14 8 欠功率保护.........................................................................................................................................................................26 相序保护.............................................................................................................................................................................26 外部故障保护.....................................................................................................................................................................26 温度保护.............................................................................................................................................................................26

化工行业电动机保护装置ARD2F系列说明书

■ 起动超时保护同时还可以选配以下附加功能： ■ 通讯接口 ■ 剩余电流(漏电)保护 ■ 电压功能(相序保护，过压、欠压保护，欠功率保护) ■ 温度保护(PTC) ■ 4～20mA 模拟量输出 ■ tE 时间保护 ■ 电能计量 ■ 失压重起(抗晃电)(包括电压、事件记录功能) ■ 故障记录过载保护当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。断相/不平衡保护断相/不平衡故障运行时对电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警，确保电动机的安全运行。堵转保护电动机在起动过程中，由于负荷过大或自身机械原因，造成电动机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障时进行保护，当电流达到动作设定电流时，保护器及时在动作(延时)设定时间内动作或报警，避免电机烧毁。欠载(欠流)保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，三相的平均电流与额定电流的百分比低于欠载设定值时，保护器应在动作(延时)设定时间内动作或报警。外部故障保护当保护器检测到外部故障出现，外部故障开关量有故障信号输入时，保护器按照设定的要求保护，确保电动机设备安全。阻塞保护阻塞保护适用于电动机运行过程中发生卡死。当电流达到动作设定电流时，保护器及时在动作(延时)设定时间内动作或报警，避免电机烧毁。起动超时保护电动机起动时间到后，若保护器检测到电动机回路电流仍未下降到110%Ie 以下，启动该保护。针对增安电机，起动时间整定不得超过 1.7倍 tE 时间。剩余电流保护(接地/漏电) 保护器同时具备接地保护和漏电保护功能，二者只能选一种。接地保护自动计算剩余电流不需要外接互感器，用于保护相线对电动机金属外壳的短路保护。漏电保护电流是通过增加漏电互感器，检测出30mA-900mA 的故障电流，主要用于非直接接地的保护，以保证人身安全。相序保护当保护器检测到电动机的电压相序错误时，闭锁电动机起动，保护电动机安全。

安科瑞 ARD2F智能电动机保护器说明书

本公司保留一切法律权利The copyright is the property of Acrel.Any information in any paragraph or section cannot be extracted,copied or otherwise reproduced or propagated.Otherwise offenders shall take all consequences.All rights are reserved.本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

Acrel reserves the right to modify the product specifications herein without notification.Please consult the local agent about the latest specifications before placing a purchase order.目录ContentsARD2F智能电动机保护器（Smart Motor Protector ARD2F）1、概述（Overview） (1)2、通用技术指标（General technical index） (1)3、外形尺寸及安装（Overall dimensions and installation） (2)4、显示与用户编程（Display and user programming） (7)5、接线方式（Wiring Mode） (9)6、通讯协议（Communication protocol） (11)7、保护功能设置及说明（Setting of protection functions） (29)8、注意事项（Cautions） (44)警告：用户在使用该保护器之前，请务必按所要保护电动机的实际情况对各项保护功能及保护参数进行设置Warning：User must set protective functions and parameters in accordance with conditions of your motor before using the protector.1概述OverviewARD2F系列智能电动机保护器（以下简称保护器）能对电动机运行过程中出现的多种故障情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。

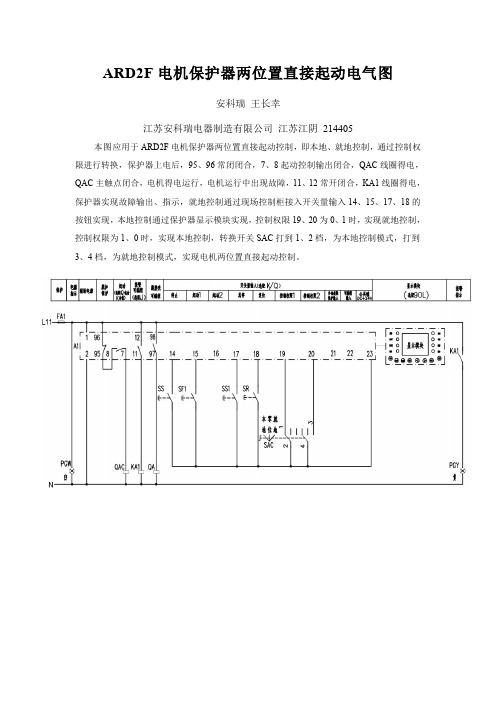

ARD2F电机保护器两位置直接起动电气图词条

55
100
100
25-100
1.1
2.5
6.3
1.6-6.3
75
135
250
63-250
2.2
5
6.3
1.6-6.3
90
165
250
63-250
3
6.5
25
6.3-25
110
200
250
63-250
5.5
11
25
6.3-25
132
240
250
63-250
7.5
14.8
25
6.3-25
160
285
800
250-800
11
21
25
6.3-25
200
352
800
250-800
15
28.5
100
25-100
220
388
800
250-800
18.5
35
100
25-100
250
437
800
250-800
22
42
100
25-100
/
/
/
/
注：表 2 数据适用于 AC400V，50Hz，1500 转/分的四极鼠笼式电动机
功率（kW）电流（A）额定电流范围（A）功率（kW）电流（A）额定电流范围（A）
0.12
0.42
1.6
0.40-1.6
30
57
100
25-100
0.37
1
1.6
0.40-1.6
37
69
100

电机保护器说明书

ARD2 Series Intelligent Motor Protective
Device (hereinafter referred to Protection), using the latest SingleChip technology, has the strong anti-interference capabilities, stable and reliable, digital, intelligent, network-based features. The protection can deal with many situations in the process of motor running such as overtime of starting, overload, phase failure, phase unbalance, underload, grounding/ leakage, the blocking, external faults and others, and with the accident record of SOE (Sequence Of Event) to facilitate maintenance personnel at the scene to find cause of the malfunction. It is suitable to coal, petrochemical, metallurgical, power, shipping and civil buildings, and other fields. The protection has long-distance communications ports of RS485, DC4 ~ 20mA analog output, is convenient to build a network with PLC, PC and so on. The remote monitoring of motor running is implemented.

上海安科瑞ARD3电动机保护器使用说明书_图文(精)

目录1 概述 (3)1.1ARD3智能电动机保护器符合相关标准中的要求 . ...................................................................................................... 3 1.2结构特点 ........................................................................................................................................... . (3)2 产品特点 (3)3 型号说明 (4)4 主要参数 (5)4.1技术指标 ........................................................................................................................................... .................................................... 5 4.2产品组成 ........................................................................................................................................... .................................................... 6 4.3功能配置 ........................................................................................................................................... . (6)5 接线与安装 . (7)5.1端子排列 ........................................................................................................................................... .................................................... 7 5.2端子编号 ........................................................................................................................................... .................................................... 8 5.3外形及安装尺寸 ........................................................................................................................................... .................................... 8 5.4专用电流互感器模块外形尺寸 ........................................................................................................................................... .. 10 5.5250A 外置电流互感器外形尺寸 . ......................................................................................................................................... .. 11 5.6800A 外置电流互感器外形尺寸 . ......................................................................................................................................... .. 11 5.7外置剩余电流互感器外形尺寸 ........................................................................................................................................... .. 12 5.8100A 以上主体与互感器连接线 . ......................................................................................................................................... .. 13 5.9ARD3-XX/X-72F显示模块外形尺寸 . (13)5.10ARD3-XX/X-90F显示模块外形尺寸 (13)5.11ARD3-XX/X-90L显示模块外形尺寸 (14)6 操作指南 (15)6.1一体式面板 . ......................................................................................................................................... .............................................. 15 6.2分体式 72F 面板 ........................................................................................................................................... .................................. 17 6.3分体式 90F 面板 ........................................................................................................................................... ................................. 17 6.4菜单设置流程 ........................................................................................................................................... ........................................ 18 6.5切换显示 ........................................................................................................................................... .................................................. 18 6.6系统参数设定 ........................................................................................................................................... ........................................ 19 6.7一体式、分体 72F 、分体 90F 功能参数设定 . ............................................................................................................ 19 6.8一体式、分体 72F 、分体 90F 故障代码 ........................................................................................................................ 22 6.9分体 90L 面板 . ......................................................................................................................................... (22)7 保护功能 (27)7.1保护设定参数 ........................................................................................................................................... ........................................ 27 7.2过载保护 ........................................................................................................................................... .................................................. 28 7.3断相 /不平衡保护 ........................................................................................................................................... ................................ 29 7.4剩余电流保护(接地 /漏电 . ......................................................................................................................................... ...... 29 7.5堵转保护 ........................................................................................................................................... ................................................. 29 7.6阻塞保护 ........................................................................................................................................... ................................................. 29 7.8起动超时保护 . ......................................................................................................................................... (30)7.9欠压保护 ........................................................................................................................................... .................................................. 30 7.10过压保护 ........................................................................................................................................... ................................................ 30 7.11功率保护 ........................................................................................................................................... ................................................. 30 7.12相序保护 ........................................................................................................................................... ................................................ 30 7.13外部故障保护 . ......................................................................................................................................... ....................................... 30 7.14温度保护 ........................................................................................................................................... ................................................. 30 7.15欠 /失电重起(抗晃电 . ......................................................................................................................................... .............. 30 7.16 TE 时间保护(适用于增安型电动机 . (30)8 各种起动方式接线图和 3C 认证试验报告 (32)8.1ARD3保护模式接线图 ........................................................................................................................................... ...................... 33 8.2ARD3直接起动模式接线图 ........................................................................................................................................... ............ 34 8.3ARD3双向起动模式接线图 ........................................................................................................................................... ............ 35 8.4ARD3星—三角起动模式接线图 . ......................................................................................................................................... .. 36 8.5ARD3自耦降压起动模式接线图 ..........................................................................................................................................37 8.6ARD3软起动模式接线图 . ......................................................................................................................................... .................. 38 8.7ARD3变频起动模式接线图 ........................................................................................................................................... ............ 39 8.8ARD3双速电机运转控制接线图 ..........................................................................................................................................40 8.9双速电机设置方法 ........................................................................................................................................... ........................... 41 8.10ARD3智能型电动机保护器 3C 试验检测项目汇总表和试验报告 (42)1 概述ARD3智能电动机保护器 (以下简称 ARD3 , 适用于额定电压至 AC 690V 、额定电流至 AC 800A 、额定频率为 50/60Hz的电动机。

安科瑞 ARD3M 智能电动机保护器使用说明书

本公司保留一切法律权利本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录1、概述 (1)2、产品特点 (1)3、型号说明 (2)4、主要参数 (3)5、外形尺寸及安装 (5)6、保护功能说明 (12)7、功能设置与说明 (27)8、通讯设置与说明 (42)9、典型应用方案 (82)10、特色功能简介 (87)11、订货范例 (89)1、概述ARD3M智能电动机保护器（以下简称保护器）适用于额定电压至660V的低压电动机回路，集保护、测量、控制、通讯、运维于一体。

其完善的保护功能确保电动机安全运行，带有逻辑可编程功能，可以满足多种控制方式。

可选配不同通讯模块适应现场通讯需求。

该产品采用分体式结构，由主体、显示单元、互感器和选配的通讯模块组成，可适应各种柜体的安装。

产品执行标准：——GB14048.4-2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)；——JBT10736-2007低压电动机保护器。

2、产品特点■辅助电源类型可选，AC220V电源模块支持电源范围AC85-265V/DC100-300V，AC380V 电源模块支持电源范围AC/DC100-415V。

■支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流2-63次分次谐波测量，分次谐波含有率及总谐波畸变率。

■保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

jd—2智能电动机保护器说明

jd—2智能电动机保护器说明
（原创版）
目录
1.JD-2 智能电动机保护器的概述
2.JD-2 智能电动机保护器的主要功能
3.JD-2 智能电动机保护器的技术参数
4.JD-2 智能电动机保护器的安装与使用
5.JD-2 智能电动机保护器的优势与应用范围
正文
【提纲】
1.JD-2 智能电动机保护器的概述
JD-2 智能电动机保护器是一款集保护、控制、监测于一体的电动机保护设备，适用于对各种电动机进行保护和控制。

该保护器具有高可靠性、高灵敏度、操作简便等特点，可以有效地防止电动机因过载、短路、漏电等故障导致的损坏，提高电动机的使用寿命和运行效率。

2.JD-2 智能电动机保护器的主要功能
JD-2 智能电动机保护器的主要功能包括：过载保护、短路保护、漏电保护、过热保护、断相保护等。

这些保护功能可以有效地防止电动机因各种原因导致的损坏，确保电动机的安全运行。

3.JD-2 智能电动机保护器的技术参数
JD-2 智能电动机保护器的技术参数包括：工作电压、工作电流、保护电流、保护时间等。

用户可以根据电动机的具体参数选择合适的保护器，以实现最佳的保护效果。

4.JD-2 智能电动机保护器的安装与使用
JD-2 智能电动机保护器的安装非常简便，只需将其接入电动机的电源电路即可。

使用时，用户可以通过保护器上的显示屏查看电动机的运行状态和故障信息，实现实时监测和控制。

5.JD-2 智能电动机保护器的优势与应用范围
JD-2 智能电动机保护器具有高可靠性、高灵敏度、操作简便等优势，广泛应用于各种工业设备的电动机保护和控制，如风机、水泵、压缩机等。

电动机保护器使用说明书

电动机保护器使用说明书Installation&Operation Manual安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。

■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。

触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。

■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源。

■要有一台可靠的电压检测设备来确认电压是否已切断。

■在将设备通电前，应该将所有的机械部件恢复原位。

■设备在使用中应该提供正确的额定电压。

■在通电前应仔细检测所有的接线是否正确。

不注意这些预防措施就有可能会引起严重损害！目录一、概述 (1)二、特点 (1)三、主要功能 (1)四、型号说明 (1)五、工作条件 (2)六、技术数据 (2)6.1.输入输出 (2)6.2.电气试验 (3)七、保护特性与设定范围 (3)7.1.启动保护 (3)7.2.三相电流不平衡（断相）保护 (3)7.3.堵转保护 (4)7.4.过流保护 (4)7.5.tE时间保护（增安型电机） (4)7.6.过压保护（控制回路电压） (5)7.7.欠压保护（控制回路电压） (5)7.8.短路保护 (5)7.9.启动中过流保护 (6)7.10.自启动功能（订货时注明） (6)八、键盘操作和显示 (6)九、外形结构及安装尺寸 (9)9.1.96*48分体式安装方式及开孔尺寸 (9)9.2.整体式安装方式及尺寸 (10)9.3.零序互感器安装方式及尺寸 (10)十、接线图 (10)10.1.接线规则 (10)10.2.端子定义图及接线图 (11)10.3.典型接线图 (11)十一、电机保护器计算机远程通讯系统 (14)十二、注意事项 (15)十三、订货须知 (15)电动机保护器一、概述电动机保护器适用于AC380V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4

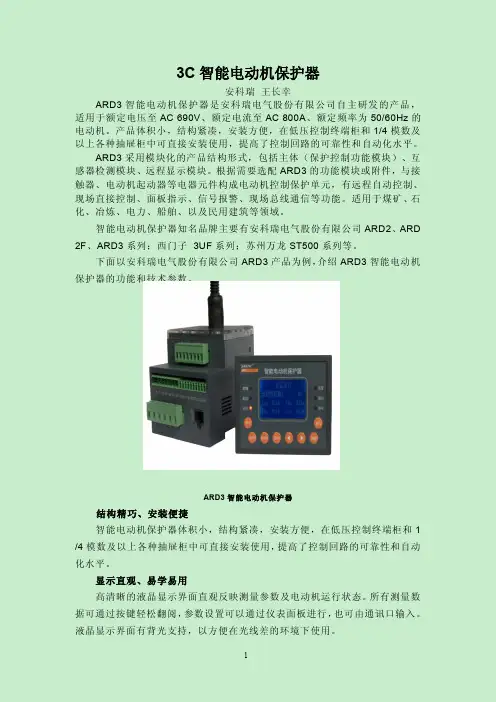

ARD2F 智能电动机保护器
ARD2F-1.6A、ARD2F-6.3A、ARD2F-25A、ARD2F-100A、ARD2F-250A、 ARD2F-800A。 ARD2F 智能电动机保护器是江苏安科瑞自主研发的产品，适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地 / 漏电、阻塞、过压、欠压、温度、tE 保护等多种情况进行保护，设有 SOE 故障事件记录功能，方便现场维护人员查找故障原因，并通过 LCD 中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。该保护器具有 RS485 远程通讯接口，DC4~20mA 模拟量输出，方便与 PLC 、PC 等控制机组成网络系统，实现电动机运行的远程监控。
辅助电源： AC220V 电机额定电流： 6.3A~25A 应用场合：三相电机测量参数：三相电流、 PTC 电阻值附加功能：起动控制、温度保护、报警输出、 RS485 通讯接口、 Modbu s 协议、 4-20mA 模拟量输出、 8 个 SOE 事件记录显示方式： 90FL （中文液晶显示）型号： ARD3-250/CLTUEpSR+90L
2
RS485 Modbus 协议智能电动机保护器安装尺寸（单位 mm ） ARD2F 主体安装方式为标准 35mm 导轨式安装 ARD2F 显示模块安装方式为嵌入式，外形尺寸为 90mm*70mm ，开孔尺寸为 86mm*66mm ， LCD 液晶显示（ 90FL ）。专利及著作权 ARD2F 智能电动机保护器专利：电动机保护器液晶显示单元 -- 外观专利号 200930093483.4 ；智能电动机保护器 -- 实用新型专利号 200920067828.3 范例型号： ARD2-25/CKSR 辅助电源： AC220V 电机额定电流： 6.3A~25A 应用场合：三相电机测量参数：三相电流、三相平均电流附加功能： RS485 通讯、 2 路开关量输入、 8 个事件记录型号： ARD2F-25/CJMQTSR+90FL
下面以江苏安科瑞 ARD2F 产品为例，介绍 ARD2F 智能电动机保护器的功能和技术参数。
ARD2F 智能电动机保护器
符合标准 � � GB14048.1-2000 低压开关设备和控制设备总则 GB14048.4-2003 低压开关设备和控制设备机电பைடு நூலகம்接触器和电动机起动器 � GB/14048.5-2001 低压开关设备和控制设备控制电路电器和开关元件，第 1 部分：机电式控制电路电器 � � GB/T17626.4-2006 电快速瞬变脉冲群抗扰度试验 GB/T17626.5-2006 浪涌（冲击）抗扰度试验
适用环境 � � � � � � 工作温度： -10 ℃ ~+55 ℃ 贮存温度： -20 ℃ ~+65 ℃ 相对湿度： 5%~95% 不结霜海拔：≤ 2500m 污染等级： 2 级防护等级： IP20
1
� �
安装类别： III 级运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
选配功能 � � � � � � � � � Q — 起动控制（包含 K 功能） K — 开关量输入 T — 温度保护 J — 报警 C — 通讯接口 L — 漏电保护 M — 4 ～ 20mA 模拟量输出 U — 电压功能 SR — SOE 事件记录
技术参数保护器辅助电源 AC85V-265V/DC100V-350V 功耗 5VA 电机额定工作电压 AC380V/AC660V ， 50Hz 电动机额定工作电流 1.6A(0.4A-1.6A) （采用小型专用电流互感器） 6.3A （ 1.6A-6.3A ）（采用小型专用电流互感器） 25A （ 6.3A-25A ）（采用小型专用电流互感器） 100A （ 25A-100A ）（采用小型专用电流互感器） 250A （ 63A-250A ）（采用专用电流互感器） 800A （ 250A-800A ）（采用专用电流互感器）继电器输出触点，额定负载容量 4 路， AC250V ， 3A ； DC30V ， 3A 开关量输入 12 路，光耦隔离 SOE 事件记录容量 8 个事件记录通讯
辅助电源： AC220V 电机额定电流： 63A~250A 应用场合：三相电机测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能附加功能： RS485 通讯接口、 Modbus 协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、 8 个 SOE 事件记录
3
显示方式： 90L （中文液晶显示）
