实验：练习使用多用电表 教学设计一、教学目标1．了解多用电表的构造和原理。

2．掌握多用电表的使用方法。

3．会使用多用电表测电压、电流及电阻。

二、教学重难点了解多用电表的构造和原理。

掌握多用电表的使用方法。

会使用多用电表测电压、电流及电阻。

三、教学过程1.欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如下图所示，G 是电流表（表头），内阻为R g ，满偏电流为I g ，电池的电动势为E ，内阻为r 。

电阻R 是可变电阻，也叫调零电阻。

（1）当红、黑表笔相接时（图甲），相当于被测电阻R x =0，调节R 的阻值，使g xg I R R r R E =+++，则表头的指针指到满刻度，所以指针指在电流的满偏处，定为电阻刻度的零点。

R g +r+R 是欧姆表的内阻。

（2）当红、黑表笔不接触时（图乙），相当于被测电阻R x =∞，电流表中没有电流，表指针不偏转，此时指针所指的位置定为电阻刻度的∞点。

（3）当红、黑表笔间接入被测电阻R x 时（图丙），通过表头的电流x g R R r R E I +++=，改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值。

（4）当R x =R g +r+R 时，指针半偏，令欧姆表内阻R 内=R g +r+R ，则当指针半偏时，表盘的中值电阻R 中=R 内=R g +r+R 。

特别提醒：由于I 与R x 不成线性关系，所以欧姆表的刻度是不均匀的，从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。

2.多用电表的使用方法（1）测量前，先检查表针是否停在左端的“0”位置，如果没有停在“0”位置，应用小螺丝刀轻轻地转动表盘下面中间的定位螺丝，使指针指零，通常称为机械调零。

然后将红表笔和黑表笔分别插入正（+）、负（－）测试笔插孔。

（2）测量电流或电压时，应把选择开关旋到相应的测量项目和量程上，读数时，要注意选择的量程。

练习使用多用电表一、欧姆表原理(多用电表测电阻原理)1．构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x.3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．二、多用电表1．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．图2由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3三、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图4甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．图43．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．四、练习使用多用电表实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．实验步骤1．观察多用电表的外形，认识选择开关对应的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”、“－”插孔．4．按如图5甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．5．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．图56．用多用电表测电阻的步骤(1)调整定位螺丝，使指针指向电流的零刻度．(2)选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞.(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较．(4)选择开关改置“×100”挡，重新进行欧姆调零．(5)再将两表笔分别接触标定值为几十千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较．(6)测量完毕，将选择开关置于交流电压最高挡或“OFF ”挡． 7．探索黑箱内的电学元件判断目的 应用挡位 现象电源 电压挡 两接线柱正、反接时均无示数说明无电源电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡 正接时示数很小，反接时示数很大 电容器 欧姆挡 指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢电感线圈 欧姆挡示数由“∞”逐渐减小到某一较小固定示数数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．5．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．刻度线有三条：上为电阻专用，中间为电流、电压、交流直流共用，下为交流2.5 V专用．5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．测电阻时每换一挡必须重新欧姆调零．9．在研究二极管的单向导电性时，切记在二极管正向导通的情况下电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极易烧坏二极管．10．使用完毕，选择开关要置于OFF挡．长期不用，应把表内电池取出．记忆口诀机械调零第一步，断开表笔调螺母，指针指向∞时，根据阻值来选挡.短接表笔指零Ω，测时双手勿触阻.中值附近去读数，测量阻值高精度.勿忘得数乘倍率，用完拨回“OFF”挡. 考点一多用电表的使用例1(2011·北京理综·21(1))用如图6所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：图6(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准考点二多用电表的读数例2如图7所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图7(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V.用多用电表检查电路故障电路故障的分析判断方法：用电压表测量电路中两点间的电压，若电压表有读数，说明这两点与电源之间的连线是通路，断路故障点就在这两点之间；若电压表无读数，说明这两点与电源之间的连线是断路，断路故障点就在这两点与电源的连线上．逐渐缩小测量范围，不难找出断路故障点．短路的表现为电流不为零而两点之间电压为零，判断短路故障可据此判断．例3如图8所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图8(1)为了检测小灯泡及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．________________________________________________________________________ ________________________________________________________________________练习使用多用电表（随堂练习）1．用多用电表进行了几次测量，指针分别处于a、b的位置，如图9所示．若多用电表的选择开关处于表格中所指的挡位，a和b的相应读数是多少？请填在表格中．图9指针位置选择开关所处挡位读数直流电流100 mA________mAa直流电压2.5 V________ Vb 电阻×100________Ω2．多用电表表头的示意图如图10所示．在正确操作的情况下：图10(1)若选择开关的位置如a箭头所示，则测量的物理量是______，测量结果为____．(2)若选择开关的位置如b箭头所示，则测量的物理量是________，测量结果为__．(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为__．(4)若选择开关的位置如c箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________.(5)全部测量结束后，应把选择开关拨到____________或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从______色表笔经______插孔流入电表．3．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下：①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零刻度线上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该学生在实验中有哪些操作是错误的？(三个错误)错误一：______________________________________________________________；错误二________________________________________________________________；错误三：_______________________________________________________________.(2)如图11所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________V.图114．在如图12所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V,0.3 A”，合上开关S后，无论怎样移动滑动片，A、B灯都不亮．图12(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)A．2.5 V B．10 V C．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是()A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，一定要将电路中的开关S____________；②测c、d间和e、f间电阻时，某次测试结果如图13所示，读数为________ Ω，此时测量的是______间电阻．根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是：_____________________________________________________ _______________________________________________________________________.图13答案课堂探究例1(1)S(3)T0刻线(4)ADC例2(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2例3(1)电压欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔短接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．若电阻为无穷大，表明小灯泡有故障．随堂训练1．23.00.573202．(1)直流电压 1.20 V(2)直流电流48 mA(3)电阻 1.6 kΩ(4)改用“×1 k”倍率，重新欧姆调零，测量、读数(5)OFF挡交流电压最高挡(6)红正3．(1)错误一：换用“×10”的欧姆挡，应该换用“×1 k”的欧姆挡．错误二：换挡后没有进行欧姆调零．错误三：使用完后没有将选择开关转到“OFF”挡或交流电压最高挡．(2)1 7004723.54．(1)①B②A(2)①断开②6e、f12.7欧姆表测量时灯泡未工作，灯泡温度低，电阻小。

《实验：练习使用多用电表》课标核心素养要求会使用多用电表学习目标1.了解多用电表的基本结构，知道多用电表的测量功能.2.会使用多用电表测量电压、电流和电阻，并能测量二极管的正反向电阻．学习重点多用电表使用学习过程【阅读设计】设计一个既能测电压又能电流的仪器：【合作学习·难点探究】任务一、认识多用电表1、请结合教材了解多用电表各测量功能和区域及量程2、指导（1）多用电表可以测量交、直流电压和电流，能测量电阻。

（2）使用前应先调整指针定位螺丝，使指针指到左端零刻度．（3）使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程．（4）不使用的时候应把选择开关旋转到OFF位置或交流电压最高档．任务二、会使用多用电表1、如图测量小灯泡的电压，(1)选择直流电压挡合适的________．(2)将电表与被测电路____________，并要注意电表的极性，红表笔接触点的电势应该比黑表笔高①选择直流电流挡合适量程，并将选择开关旋至相应位置．②将被测电路导线拆开一端，把多用电表在电路中，注意电流应从表笔流入多用电表．③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度．3、测量电阻（1）原理分析（2）使用①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．选择倍率时，应使指针尽可能指在中央刻度线附近。

②欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指向“0_Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘倍率即为待测电阻阻值．注意：1.被测电阻要与电源等其他元件分离，不能用手触摸表笔的金属杆2、选档－调零－测电阻，每次换档后都要重新进行欧姆调零3、由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近【例1】用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。

若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。

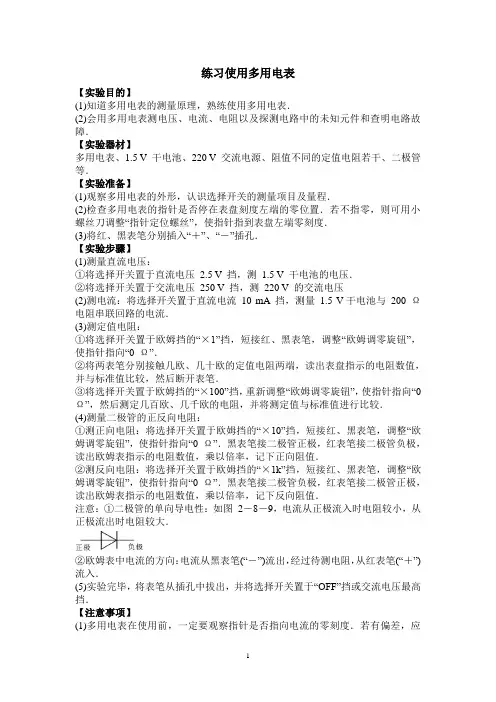

练习使用多用电表【实验目的】(1)知道多用电表的测量原理，熟练使用多用电表．(2)会用多用电表测电压、电流、电阻以及探测电路中的未知元件和查明电路故障．【实验器材】多用电表、1.5 V 干电池、220 V 交流电源、阻值不同的定值电阻若干、二极管等．【实验准备】(1)观察多用电表的外形，认识选择开关的测量项目及量程．(2)检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整“指针定位螺丝”，使指针指到表盘左端零刻度．(3)将红、黑表笔分别插入“＋”、“－”插孔．【实验步骤】(1)测量直流电压：①将选择开关置于直流电压 2.5 V 挡，测 1.5 V 干电池的电压．②将选择开关置于交流电压250 V 挡，测220 V 的交流电压(2)测电流：将选择开关置于直流电流10 mA 挡，测量1.5 V干电池与200 Ω电阻串联回路的电流．(3)测定值电阻：①将选择开关置于欧姆挡的“×1”挡，短接红、黑表笔，调整“欧姆调零旋钮”，使指针指向“0 Ω”．②将两表笔分别接触几欧、几十欧的定值电阻两端，读出表盘指示的电阻数值，并与标准值比较，然后断开表笔．③将选择开关置于欧姆挡的“×100”挡，重新调整“欧姆调零旋钮”，使指针指向“0 Ω”，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．(4)测量二极管的正反向电阻：①测正向电阻：将选择开关置于欧姆挡的“×10”挡，短接红、黑表笔，调整“欧姆调零旋钮”，使指针指向“0 Ω”．黑表笔接二极管正极，红表笔接二极管负极，读出欧姆表指示的电阻数值，乘以倍率，记下正向阻值．②测反向电阻：将选择开关置于欧姆挡的“×1k”挡，短接红、黑表笔，调整“欧姆调零旋钮”，使指针指向“0 Ω”．黑表笔接二极管负极，红表笔接二极管正极，读出欧姆表指示的电阻数值，乘以倍率，记下反向阻值．注意：①二极管的单向导电性：如图2－8－9，电流从正极流入时电阻较小，从正极流出时电阻较大．②欧姆表中电流的方向：电流从黑表笔(“－”)流出，经过待测电阻，从红表笔(“＋”)流入．(5)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡．【注意事项】(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度．若有偏差，应使用螺丝刀调整“指针定位螺丝”，使指针指到表盘左端零刻度．(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近．(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔．不能测量闭合电路中的电阻．(4)合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近．(5)换用欧姆挡的量程时，一定要重新进行欧姆调零．(6)要用欧姆挡读数时，注意要乘以选择开关所指的倍数．(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡．长期不用，应将多用电表中的电池取出．【例】用多用电表测未知阻值的电阻．按正确步骤操作后，测量结果如图2－8－10 所示，读出其阻值大小为______Ω.为了使多用电表测量的结果更准确，必须进行如下操作：(1)将选择开关打到__________挡；(2)将________________，____________________，进行欧姆调零；(3)把电阻接在两表笔之间进行测量并读数；(4)测量完毕将选择开关打到__________挡．解析：欧姆挡的读数是：表盘上的读数×欧姆挡的倍率，所以读数为 1 000 Ω.欧姆挡中任何一个倍率挡都能从零到无穷大读数，但指针在中间位置读数精确度高，所以要选择不同的倍率挡使指针指在表盘的中间位置，该题中读数大，应提高一挡，所以将选择开关打到“×100”挡．欧姆挡测电阻时，每换一个挡都要进行欧姆调零，即红、黑表笔短接，旋动欧姆调零旋扭使指针对到“0 Ω”位置．选择开关旋到欧姆挡时与多用电表内部电源接通，所以测量完毕将选择开关打到“OFF”挡(没有“OFF”挡的打到交流电压最高挡)．答案：1 000 ×100 红、黑表笔短接调节“欧姆调零旋钮”OFF【练习】(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联；测直流电压和电流时，都必须把红表笔接在________处，即电流从________表笔流进．(2)如图2－8－11 所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．解析：(1)测电流应将选择开关拨至电流挡“mA”的位置，并把它串联到被测电路中．若测直流电压，则需将选择开关拨至标有“V”的直流电压挡，并与被测电路并联．不论是测直流电压还是电流，都必须把红表笔接在高电势处，使电流从红表笔流进电表．(2)多用电表测电流或电压时，只要根据功能旋钮所指示的量程看表盘相对应的刻度弧线，并根据读数规则，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红(2)①24.5 34 ②25.0 20.0 10.0 ③125 100。
