电缆接头温度在线实时监测实验

基于超高频 RFID 技术的电缆接头温度在线监测系统摘要：随着城市建设的快速发展，高压电力电缆比例逐渐增大，已成为城市电网重要组成部分。

高压电缆的运行状态监测是城市电网安全运行的重要保障。

由于电缆制造工艺、施工质量、老化等原因，加之长时间大电流运行，高压电缆接头处发热严重，导致故障频发。

因此，及时准确了解电缆接头处的温度参数有利于合理评估电缆运行状况。

基于此，本文章对基于超高频RFID技术的电缆接头温度在线监测系统进行探讨，以供相关从业人员参考。

关键词：超高频RFID技术；电缆接头温度；在线监测系统引言无线射频识别即射频识别技术（RadioFrequencyIdentification,RFID），是自动识别技术的一种，可通过无线射频方式进行非接触双向数据通信，利用无线射频方式对记录媒体（电子标签或射频卡）进行读写，从而达到识别目标和数据交换的目的。

1RFID系统的工作原理一套完整的RFID系统由读写器(Reader)、电子标签(Tag)和数据管理系统三部分组成。

其工作原理是RFID系统中的Reader向Tag发送无线射频电波；Tag接收Reader发射的电波并将其转化为工作电能，启动Tag内芯片的电路工作，并将Tag内存储的信息数据发射出去；Reader接收Tag发射的数据电波进行解码、转换并导入计算机软件系统，从而完成整个RFID的数据识别过程。

如果按照能源供给方式划分，RFID还可以分为无源RFID（被动式）、有源RFID（主动式）以及半有源RFID。

其特点是：无源RFID读写距离较近，造价低，除非损坏，不然几乎没有使用寿命限制，但是因为能量全部来自读写器，所以需要大功率的读写装置支持；而有源RFID由于自身带有能量供给，所以可以提供更远的读写距离，但是需要电池供电，成本自然也会高一些，较适用于远距离读写的应用场合，使用寿命也有限制，但是优势是对于读写装置的依赖性较小；半有源RFID顾名思义是前两者的结合，简单地说，就是近距离激活定位，远距离识别及上传。

电力电缆线路运行温度在线检测技术的应用发布时间：2023-07-24T03:24:46.632Z 来源：《科技潮》2023年14期作者：郑伟燕宝峰[导读] 电缆温度检测在变配电系统中至关重要，电缆温度的可靠检测可以针对电缆运行状况进行实时监测，及时发现电缆由于负载异常、接线端子松动及电缆绝缘异常造成的温度异常情况。

温度在线检测技术不仅能够对已经出现运行故障进行诊断与定位，而且能够更好的监测电力电缆运行状态，准确找到电力老化与故障隐患位置，对提升电力电缆运行的安全性有重要意义。

内蒙古电力科学研究院摘要：纵横交错的电力电缆线路作为城市重要的基础设施之一，广泛应用于我们的生活中。

电力电缆线路在运行时，常常会因为电压负荷过重产生而电缆线路过热、线缆绝缘状态不稳定等危险因素。

做好电力电缆线路运行温度的检测工作，对于保障广大人民的用电安全有着重要意义。

因此本文先介绍了电缆温度在线检测的意义，然后对电力电缆线路运行温度在线检测技术展开分析。

关键词：电力电缆线路运行；温度；在线检测技术；应用1电缆温度在线检测的意义电缆温度检测在变配电系统中至关重要，电缆温度的可靠检测可以针对电缆运行状况进行实时监测，及时发现电缆由于负载异常、接线端子松动及电缆绝缘异常造成的温度异常情况。

温度在线检测技术不仅能够对已经出现运行故障进行诊断与定位，而且能够更好的监测电力电缆运行状态，准确找到电力老化与故障隐患位置，对提升电力电缆运行的安全性有重要意义。

2电力电缆线路运行温度在线检测技术的类型2.1分布式光纤温度在线检测技术光纤的主要成分是SiO2分子组成的石英玻璃，分布式光纤温度在线检测技术的主要理论基础是反向拉曼散射。

反向拉曼散射由波长为980nm的激光与光纤分子相互作用而形成。

在激光波长为980nm时，存在瑞利散射、布里渊散射、拉曼散射等散射现象，在激光的激发下，光纤分子发生热振动，在拉曼散射光中同时存在波长为1020nm的斯托克斯光和波长为940nm的反斯托克斯光。

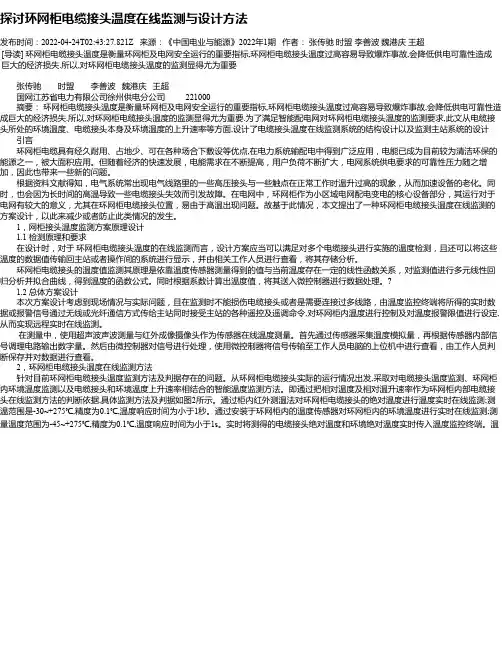

探讨环网柜电缆接头温度在线监测与设计方法发布时间：2022-04-24T02:43:27.821Z 来源：《中国电业与能源》2022年1期作者：张传驰时盟李善波魏港庆王超[导读] 环网柜电缆接头温度是衡量环网柜及电网安全运行的重要指标,环网柜电缆接头温度过高容易导致爆炸事故,会降低供电可靠性造成巨大的经济损失.所以,对环网柜电缆接头温度的监测显得尤为重要张传驰时盟李善波魏港庆王超国网江苏省电力有限公司徐州供电分公司 221000摘要：环网柜电缆接头温度是衡量环网柜及电网安全运行的重要指标,环网柜电缆接头温度过高容易导致爆炸事故,会降低供电可靠性造成巨大的经济损失.所以,对环网柜电缆接头温度的监测显得尤为重要.为了满足智能配电网对环网柜电缆接头温度的监测要求,此文从电缆接头所处的环境温度、电缆接头本身及环境温度的上升速率等方面,设计了电缆接头温度在线监测系统的结构设计以及监测主站系统的设计引言环网柜电缆具有经久耐用、占地少、可在各种场合下敷设等优点,在电力系统输配电中得到广泛应用，电能已成为目前较为清洁环保的能源之一，被大面积应用。

但随着经济的快速发展，电能需求在不断提高，用户负荷不断扩大，电网系统供电要求的可靠性压力随之增加，因此也带来一些新的问题。

根据资料文献得知，电气系统常出现电气线路里的一些高压接头与一些触点在正常工作时温升过高的现象，从而加速设备的老化。

同时，也会因为长时间的高温导致一些电缆接头失效而引发故障。

在电网中，环网柜作为小区域电网配电变电的核心设备部分，其运行对于电网有较大的意义，尤其在环网柜电缆接头位置，易由于高温出现问题。

故基于此情况，本文提出了一种环网柜电缆接头温度在线监测的方案设计，以此来减少或者防止此类情况的发生。

1，网柜接头温度监测方案原理设计1.1 检测原理和要求在设计时，对于环网柜电缆接头温度的在线监测而言，设计方案应当可以满足对多个电缆接头进行实施的温度检测，且还可以将这些温度的数据值传输回主站或者操作间的系统进行显示，并由相关工作人员进行查看，将其存储分析。

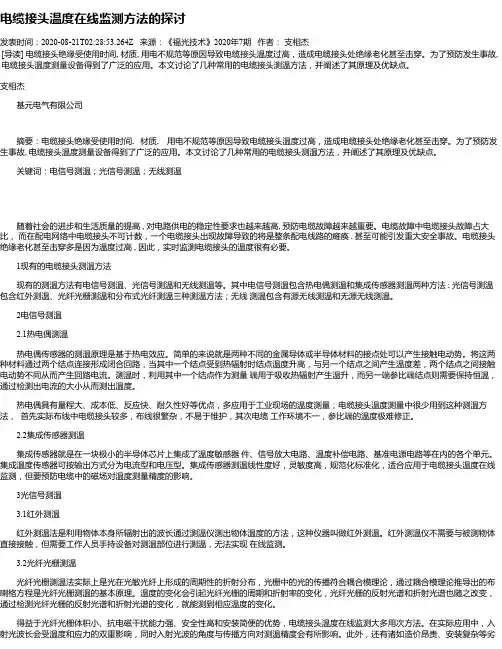

电缆接头温度在线监测方法的探讨发表时间：2020-08-21T02:28:53.264Z 来源：《福光技术》2020年7期作者：支相杰[导读] 电缆接头绝缘受使用时间, 材质, 用电不规范等原因导致电缆接头温度过高，造成电缆接头处绝缘老化甚至击穿。

为了预防发生事故,电缆接头温度测量设备得到了广泛的应用。

本文讨论了几种常用的电缆接头测温方法，并阐述了其原理及优缺点。

支相杰基元电气有限公司摘要：电缆接头绝缘受使用时间, 材质, 用电不规范等原因导致电缆接头温度过高，造成电缆接头处绝缘老化甚至击穿。

为了预防发生事故, 电缆接头温度测量设备得到了广泛的应用。

本文讨论了几种常用的电缆接头测温方法，并阐述了其原理及优缺点。

关键词：电信号测温；光信号测温；无线测温随着社会的进步和生活质量的提高 , 对电路供电的稳定性要求也越来越高, 预防电缆故障越来越重要。

电缆故障中电缆接头故障占大比，而在配电网络中电缆接头不可计数，一个电缆接头出现故障导致的将是整条配电线路的瘫痪 , 甚至可能引发重大安全事故。

电缆接头绝缘老化甚至击穿多是因为温度过高 , 因此，实时监测电缆接头的温度很有必要。

1现有的电缆接头测温方法现有的测温方法有电信号测温、光信号测温和无线测温等。

其中电信号测温包含热电偶测温和集成传感器测温两种方法 ; 光信号测温包含红外测温、光纤光栅测温和分布式光纤测温三种测温方法；无线测温包含有源无线测温和无源无线测温。

2电信号测温2.1热电偶测温热电偶传感器的测温原理是基于热电效应。

简单的来说就是两种不同的金属导体或半导体材料的接点处可以产生接触电动势。

将这两种材料通过两个结点连接形成闭合回路，当其中一个结点受到热辐射时结点温度升高，与另一个结点之间产生温度差，两个结点之间接触电动势不同从而产生回路电流。

测温时，利用其中一个结点作为测量端用于吸收热辐射产生温升，而另一端参比端结点则需要保持恒温，通过检测出电流的大小从而测出温度。

电缆测温系统测温电缆电缆温度监测电缆接头测温
本系统采用当今先进的通讯技术、微处理器技术、数字化温度传感技术及离子感烟技术，独创设计的低温、强电场、潮湿环境运行技术。

避免了电缆沟内强大电场的干扰，完整安全地把数据传送至监视终端。

因此，该系统是一种高可靠性的分布式电缆在线监测系统。

二、系统组成
OES-2300高压电缆温度在线监测系统是由温度采集电缆、温度监测器、监控计算机及通讯网络四部分组成。

（一）DCT-4温度监测器：
循环显示各测点的温度数值，可带两条测温电缆，共计128个测温点。

1、工作电压：220VAC 功率：≤10W
2、工作环境：-40℃~85℃
3、有四路开关量输入，可分别接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测等）
4、 2路报警。

5、通过485总线或光纤可把采集到的温度数值上传至监控计算机。

6、通讯总线采用完全隔离措施，能经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒.
（二）线性温度采集电缆
铺设在电缆接头处或者沿电缆走向铺设，连续实时的采集电缆接头的温度值或整条电缆的温度场分布情况，每个温度采集点都有固定的、*的编码。

信号都经过高压隔离，不受强电磁场干扰。

性能指标
1、测温范围：-55℃∼+127℃。

2、测温误差：小于0.5 ℃（全量程范围）。

3、测温分辨率：±0.1℃。

4、耐压值：温度传感器可经受ESD ±10000V高压
5、zui大长度：《=1000米。

6、监测点数：一条采集电缆能够监测64个点的温度。

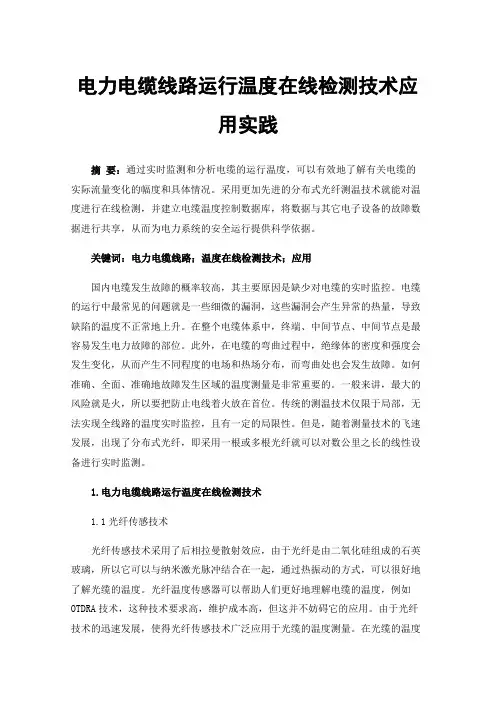

电力电缆线路运行温度在线检测技术应用实践摘要：通过实时监测和分析电缆的运行温度，可以有效地了解有关电缆的实际流量变化的幅度和具体情况。

采用更加先进的分布式光纤测温技术就能对温度进行在线检测，并建立电缆温度控制数据库，将数据与其它电子设备的故障数据进行共享，从而为电力系统的安全运行提供科学依据。

关键词：电力电缆线路；温度在线检测技术；应用国内电缆发生故障的概率较高，其主要原因是缺少对电缆的实时监控。

电缆的运行中最常见的问题就是一些细微的漏洞，这些漏洞会产生异常的热量，导致缺陷的温度不正常地上升。

在整个电缆体系中，终端、中间节点、中间节点是最容易发生电力故障的部位。

此外，在电缆的弯曲过程中，绝缘体的密度和强度会发生变化，从而产生不同程度的电场和热场分布，而弯曲处也会发生故障。

如何准确、全面、准确地故障发生区域的温度测量是非常重要的。

一般来讲，最大的风险就是火，所以要把防止电线着火放在首位。

传统的测温技术仅限于局部，无法实现全线路的温度实时监控，且有一定的局限性。

但是，随着测量技术的飞速发展，出现了分布式光纤，即采用一根或多根光纤就可以对数公里之长的线性设备进行实时监测。

1.电力电缆线路运行温度在线检测技术1.1光纤传感技术光纤传感技术采用了后相拉曼散射效应，由于光纤是由二氧化硅组成的石英玻璃，所以它可以与纳米激光脉冲结合在一起，通过热振动的方式，可以很好地了解光缆的温度。

光纤温度传感器可以帮助人们更好地理解电缆的温度，例如OTDRA技术，这种技术要求高，维护成本高，但这并不妨碍它的应用。

由于光纤技术的迅速发展，使得光纤传感技术广泛应用于光缆的温度测量。

在光缆的温度测量中，应用最多的是分布光纤的温度测量技术。

它在对电缆进行温度探测时，效果很好。

其工作原理主要是利用拉曼散射效应。

光纤的分布式温度测量一般采用的是光时域的反射法。

这种技术，在电缆的温度测量中，可以起到很好的作用。

但由于光时域反射法的局限性，它对激光的性能要求很高，维修费用也很高，零件的寿命也很短。

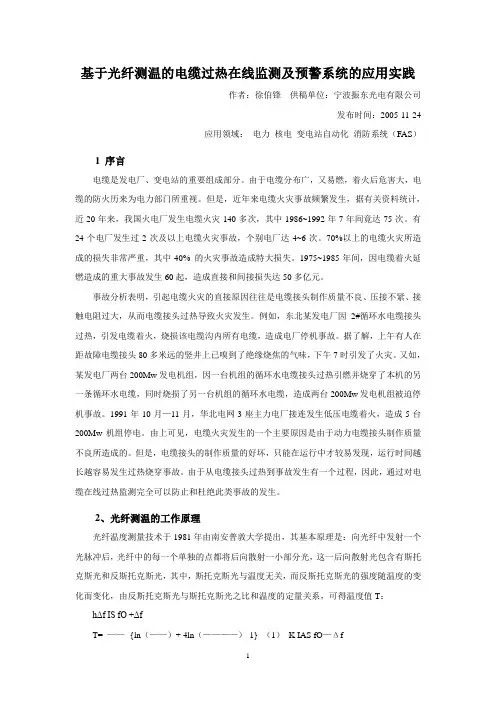

基于光纤测温的电缆过热在线监测及预警系统的应用实践作者：徐伯锋供稿单位：宁波振东光电有限公司发布时间：2005-11-24应用领域：电力核电变电站自动化消防系统（FAS）1 序言电缆是发电厂、变电站的重要组成部分。

由于电缆分布广，又易燃，着火后危害大，电缆的防火历来为电力部门所重视。

但是，近年来电缆火灾事故频繁发生，据有关资料统计，近20年来，我国火电厂发生电缆火灾140多次，其中1986~1992年7年间竟达75次。

有24个电厂发生过2次及以上电缆火灾事故，个别电厂达4~6次。

70%以上的电缆火灾所造成的损失非常严重，其中40% 的火灾事故造成特大损失。

1975~1985年间，因电缆着火延燃造成的重大事故发生60起，造成直接和间接损失达50多亿元。

事故分析表明，引起电缆火灾的直接原因往往是电缆接头制作质量不良、压接不紧、接触电阻过大，从而电缆接头过热导致火灾发生。

例如，东北某发电厂因2#循环水电缆接头过热，引发电缆着火，烧损该电缆沟内所有电缆，造成电厂停机事故。

据了解，上午有人在距故障电缆接头80多米远的竖井上已嗅到了绝缘烧焦的气味，下午7时引发了火灾。

又如，某发电厂两台200Mw发电机组，因一台机组的循环水电缆接头过热引燃并烧穿了本机的另一条循环水电缆，同时烧损了另一台机组的循环水电缆，造成两台200Mw发电机组被迫停机事故。

1991年10月—11月，华北电网3座主力电厂接连发生低压电缆着火，造成5台200Mw机组停电。

由上可见，电缆火灾发生的一个主要原因是由于动力电缆接头制作质量不良所造成的。

但是，电缆接头的制作质量的好坏，只能在运行中才较易发现，运行时间越长越容易发生过热烧穿事故。

由于从电缆接头过热到事故发生有一个过程，因此，通过对电缆在线过热监测完全可以防止和杜绝此类事故的发生。

2、光纤测温的工作原理光纤温度测量技术于1981年由南安普敦大学提出，其基本原理是：向光纤中发射一个光脉冲后，光纤中的每一个单独的点都将后向散射一小部分光，这一后向散射光包含有斯托克斯光和反斯托克斯光，其中，斯托克斯光与温度无关，而反斯托克斯光的强度随温度的变化而变化，由反斯托克斯光与斯托克斯光之比和温度的定量关系，可得温度值T：hΔf IS fO +ΔfT= ——- {ln（——）+ 4ln（————）-1} （1）K IAS fO—Δf式中：h—普朗克常数（j.s）；k—玻尔兹曼常数(j/k)；IS—斯托克斯光强度；IAS—反斯托克斯光强度；fO—伴随光的频率(1/s)；Δf—拉曼光频率增量(1/s)；K—绝对温度。

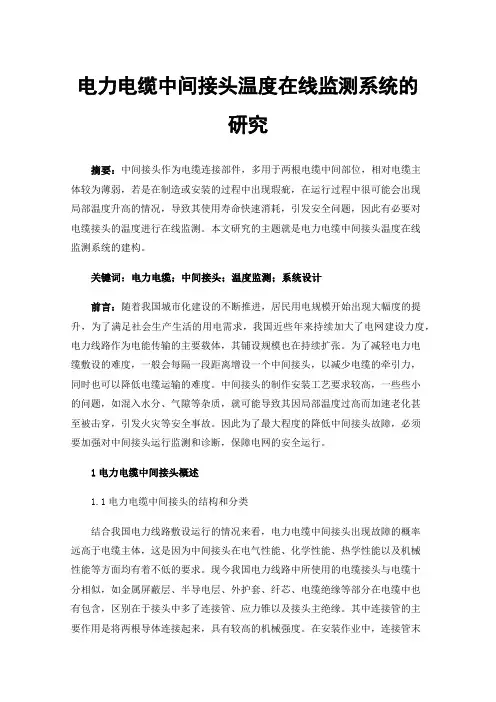

电力电缆中间接头温度在线监测系统的研究摘要：中间接头作为电缆连接部件，多用于两根电缆中间部位，相对电缆主体较为薄弱，若是在制造或安装的过程中出现瑕疵，在运行过程中很可能会出现局部温度升高的情况，导致其使用寿命快速消耗，引发安全问题，因此有必要对电缆接头的温度进行在线监测。

本文研究的主题就是电力电缆中间接头温度在线监测系统的建构。

关键词：电力电缆；中间接头；温度监测；系统设计前言：随着我国城市化建设的不断推进，居民用电规模开始出现大幅度的提升，为了满足社会生产生活的用电需求，我国近些年来持续加大了电网建设力度，电力线路作为电能传输的主要载体，其铺设规模也在持续扩张。

为了减轻电力电缆敷设的难度，一般会每隔一段距离增设一个中间接头，以减少电缆的牵引力，同时也可以降低电缆运输的难度。

中间接头的制作安装工艺要求较高，一些些小的问题，如混入水分、气隙等杂质，就可能导致其因局部温度过高而加速老化甚至被击穿，引发火灾等安全事故。

因此为了最大程度的降低中间接头故障，必须要加强对中间接头运行监测和诊断，保障电网的安全运行。

1电力电缆中间接头概述1.1电力电缆中间接头的结构和分类结合我国电力线路敷设运行的情况来看，电力电缆中间接头出现故障的概率远高于电缆主体，这是因为中间接头在电气性能、化学性能、热学性能以及机械性能等方面均有着不低的要求。

现今我国电力线路中所使用的电缆接头与电缆十分相似，如金属屏蔽层、半导电层、外护套、纤芯、电缆绝缘等部分在电缆中也有包含，区别在于接头中多了连接管、应力锥以及接头主绝缘。

其中连接管的主要作用是将两根导体连接起来，具有较高的机械强度。

在安装作业中，连接管末端的电应力集中点会被包裹为锥形，即应力锥，其作用是使电缆连接部位的绝缘逐渐复原。

以制作工艺为依据，可将电缆中间接头分为浇注式、绕包式、热收缩型、冷收缩型以及预制式五种。

若以用途为标准则可为分为终端头和中间接头，而中间接头又可以进一步细分为对接头、分支接头、过渡接头。

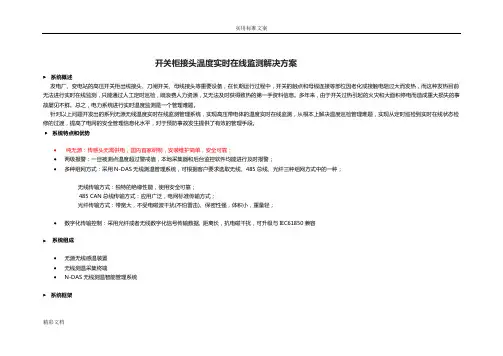

开关柜接头温度实时在线监测解决方案►系统概述发电厂、变电站的高压开关柜出线接头、刀闸开关、母线接头等重要设备，在长期运行过程中，开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这种发热目前无法进行实时在线监测，只能通过人工定时巡检，既浪费人力资源，又无法及时获得致热的第一手资料信息。

多年来，由于开关过热引起的火灾和大面积停电而造成重大损失的事故屡见不鲜。

总之，电力系统进行实时温度监测是一个管理难题。

针对以上问题开发出的系列无源无线温度实时在线监测管理系统，实现高压带电体的温度实时在线监测，从根本上解决温度巡检管理难题，实现从定时巡检到实时在线状态检修的过渡，提高了电网的安全管理信息化水平，对于预防事故发生提供了有效的管理手段。

►系统特点和优势•纯无源：传感头无需供电，国内首家研制，安装维护简单，安全可靠；•两级报警：一旦被测点温度超过警戒值，本地采集器和后台监控软件均能进行及时报警；•多种组网方式：采用N-DAS无线测温管理系统，可根据客户要求选取无线、485总线、光纤三种组网方式中的一种；无线传输方式：独特的绝缘性能，使用安全可靠；485 CAN总线传输方式：应用广泛，电网标准传输方式；光纤传输方式：带宽大，不受电磁波干扰(不怕雷击)、保密性强，体积小，重量轻；•数字化传输控制：采用光纤或者无线数字化信号传输数据, 距离长，抗电磁干扰，可升级与IEC61850兼容►系统组成•无源无线感温装置•无线测温采集终端•N-DAS无线测温智能管理系统►系统框架精彩文档精彩文档►应用领域•发电厂、变电站的高压开关柜•GIS（气体绝缘开关）内部(温度和气压) •室外高压电站•地埋电缆测温精彩文档。

电力电缆接头运行温度的测量与监视摘要：随着社会经济的飞速发展，人们对电力领域愈加关注，其中电缆接头的运行温度对电力系统的正常运行具有直接影响。

因此，应针对电力电缆接头的运行温度进行有效测量与监视，保证电力系统的安全运行。

电缆接头的运行温度是决定电缆运行可靠性的重要参数，在电力系统中，经常采用测温元件对接头部位进行测量，以便及时掌握接头温度，采取相应措施。

对于有分支的电缆线路，各分支的电缆接头往往不在同一地点，这样各分支电缆接头的温度就不可能实时地反映到主电缆上来。

为弥补这一不足，应在每一分支电缆接头安装温度计，以便及时掌握各分支接头的运行温度。

故此文章对电力电缆接头运行温度的测量与监视进行深入研究分析，旨在为相关工作人员提供借鉴参考。

关键词：电力；电缆接头；运行温度；测量与监视引言：随着城市电网改造的不断推进，电力电缆的使用也越来越广泛。

但在实际运行中，由于电缆接头安装工艺不过关或人为因素等原因，导致电缆接头接触不良，造成电缆故障，严重时会造成大面积停电事故。

为保证电力电缆安全运行，对电力电缆接头的运行温度进行监视十分必要。

但目前在实际运行中，对于电力电缆接头温度监视的方法多停留在经验阶段，缺乏理论依据和测试手段。

因此，建立科学、可行的监测方法对于指导实际工作具有重要意义。

一、温度监测原理在电力电缆运行过程中，其运行温度主要是由电缆本身的温度和电缆接头的温度决定的。

由此可以设计出一种基于热平衡原理的电缆接头温度在线监测系统。

当电缆接头两端接点加热时，电缆绝缘层中会产生局部高温，热平衡条件下，如果在此温度下电流I不变，则其运行电流I与负荷电流I相等；若在此温度下电流I不变，则其运行电压U与负荷电压U相等；若在此温度下电流I不变，则其运行电流I与负荷电流I不相等。

根据这一原理，利用热敏电阻（PT1000）在一定范围内可测的电缆接头温度，从而实现对电力电缆接头运行温度的监测。

二、电力电缆接头运行温度的测量与监视方式（一）确定测温地点1、每隔三米在每一分支电缆接头处安装温度计，且距离不超过1米。

电缆接头温度在线监测方法研究综述征稿通知第四届轨道交通电气与信息技术国际学术会议阅读征文通知，请戳上面标题▲联合主办中国电工技术学会北京交通大学轨道交通控制与安全国家重点实验室联合承办中国电工技术学会轨道交通电气设备技术专委会国家高速列车技术创新中心《电气技术》杂志社会议日期/地点2019年10月25-27日/山东青岛摘要福州大学电气工程与自动化学院的研究人员林晨炯、林珍、吴雅琳，在2019年第5期《电气技术》杂志上撰文指出，由于电力电缆接头绝缘材料不好、接触电阻过大或制作工艺不达标等原因，会引起电缆接头温度过高，造成电缆接头处绝缘老化甚至击穿，因此，以温度为尺度去监测电力电缆接头的运行状态，对有效预防事故发生具有重要意义。

本文总结了几种现有的电缆接头测温方法，并对每种测温方法的原理及其优缺点进行综述。

最后，展望了电缆接头温度监测的发展方向。

随着城市生活用电和生产用电的需求越来越大，电网发展势头日渐迅猛，对配电线路的稳定性也提出了更高的要求。

电力电缆作为城市内传输电能的主要通道，平均每年以35%的增量快速发展。

电缆故障往往是由接头引起，而6～10kV的配电电缆每隔300～500m中就有一个接头。

因此，电缆接头在庞杂的配电网络中不计其数，存在的安全隐患不可小觑。

绝缘水平下降往往是电力电缆接头出现故障的主因。

绝缘水平下降，泄露电流增大，损耗随之增加，最终导致温度升高；温度升高又会加速绝缘老化，泄露电流增大，温度再升高，最终导致绝缘击穿。

因此，可将电缆接头温度作为电缆运行状态的一个参量，对电力电缆的运行状态进行监测。

1 电缆接头测温方法电缆接头温度监测在国内外已有不少的研究成果。

以信号采集方式划分，主要有电信号测温和光信号测温两类；以有无电源来划分，主要有有源无线测温和无源无线测温两类。

电信号测温法主要有热电偶测温和集成传感器测温两类。

光信号测温法主要包括红外测温、光纤光栅测温和基于拉曼散射的分布式光纤测温。

电缆接头温度在线监测方法研究综述电缆接头在庞杂的电网中不计其数，存在的安全隐患不可小觑。

电缆接头温度升高会加速绝缘老化，泄露电流增大，温度再升高，最终导致绝缘击穿。

因此，可将电缆接头温度作为电缆运行状态的一个参量，对电力电缆的运行状态进行监测。

标签：电缆接头;温度;在线监测前言随着社会的进步以及人们生活水平的提高，各类用户对商业、工厂、居民用电的供电可靠性要求越来越高。

对供电企业而言，如何提高电缆线路供电质量，保证供电可靠性，降低各类故障隐患的发生概率显得越来越重要。

通过对以往电缆线路故障原因进行统计分析，发现因中间接头故障而引起的电缆线路故障在各类故障原因中占比最大。

1电缆接头监测系统模块划分为实现电缆中间接头运行状态的实时监测，采用测温、测湿、通信、电源等模块组成监测系统。

为保证监测方案技术可行性、经济合理性、预期效果、实施的难易程度、实现目标的概率、时间性等，对方案中的每个模块独立进行分析比较，确定最佳方案。

1.1测温模块1.1.1测温探头安装方式考虑不改变电缆中间接头整体结构、安装方便、数据可靠有效等方面，选择贴着中间头表面安装。

测量方法考虑安装环境密封，基本不受外界影响，选择采用精度高的热敏电阻测温方法。

经测试，该方案测量结果准确、灵敏、可靠。

1.1.2温度报警值参数设定：温度报警值分为阈值报警、相对温升报警两种，每种三级（关注、预警、报警）。

1）阈值报警：根据规范《带电设备红外诊断应用规范》（DL/T664—2008）要求，电气设备缺陷温度每升高1℃，设备的运行电流容量比额定容量减少1.8%，电气设备连接点最高温度不得超过规范DL/T664—2008的要求。

通过相关查阅相关资料确定电缆芯温度与表皮温度关系，分别取表1数据为相关报警阈值。

表1温度报警阈值2）相对温升报警：测温装置中设置三个温度监测点，其中两个监测电缆中间接头温度（取其高者），另外一个监测环境温度。

两者温差为相对温升，分别取表2数据为报警阈值。

电力电缆接头运行温度的在线监视
王新超;朱有志;潘贞存
【期刊名称】《电子技术应用》
【年(卷),期】2001(027)012
【摘要】电力电缆中间接头的温度是反映其运行状态的重要参数.通过对接头温度进行测量和监视,可以全面了解其绝缘老化情况、准确评估其工作状态、及时发现其故障隐患,对提高电缆接头运行可靠性、减少故障发生次数、降低故障损失具有重要意义.应用检测技术、计算机技术和通信技术等手段,设计出了集测量、显示、打印、报警和远传通信等多项功能于一体的集散式电力电缆接头温度监测系统.该系统投入实际运行后,取得了很好的应用效果.
【总页数】3页(P26-27,30)
【作者】王新超;朱有志;潘贞存
【作者单位】济南山东大学电气工程学院,250061;齐鲁石化公司炼油厂,255406;齐鲁石化公司炼油厂,255406
【正文语种】中文
【中图分类】TP27
【相关文献】
1.电力电缆接头运行温度的在线监测 [J], 肖洪;潘贞存
2.电力电缆接头运行温度的在线监视 [J], 王亓昌;王新超
3.电力电缆接头温度远程在线监测网络系统 [J], 魏权利;李丽萍
4.环网柜电力电缆接头温度在线监测方法研究 [J], 刘明;陈平;马庆玉;杨敦高;;;;
5.电力电缆接头运行温度的测量与监视 [J], 潘贞存;王新超;王慧;肖洪;刘其辉因版权原因，仅展示原文概要，查看原文内容请购买。
