zemax设计实例及课程设计.ppt

《Zemax教程》课件

能和操作。
二次开发与定制功能
二次开发接口
Zemax提供二次开发接口，允许用户开发定制功能和插件，扩展软件的功能范围。
定制界面和工具栏
用户可以根据自己的需求，定制界面的布局和工具栏，以及添加自定义的工具和按钮。
集成第三方软件
通过二次开发接口，用户可以将Zemax与其他软件集成，实现数据共享和协同工作。
《Zemax教程》 PPT课件
目录
CONTENTS
• Zemax软件简介 • Zemax基础操作教程 • Zemax光学设计实例教程 • Zemax光学仿真与性能评估 • Zemax高级功能教程 • Zemax常见问题与解决方案
01 Zemax软件简介
软件背景与发展历程
创立背景
为了解决光学设计中的复杂问题，Zemax软件于1997年诞生。
移动对象
使用鼠标拖动对象。
旋转对象
使用鼠标中键拖动对象。
缩放对象
使用滚轮或“+”和“-”按钮进行缩放。
文件类型与管理
.zmx
Zemax设计文件，包含光学系统的所有信息。
.zdl
Zemax数据文件，包含光学系统的一部分信息。
文件类型与管理
• .zpl：Zemax脚本文件，用于自动化任务。
文件类型与管理
发展历程
经过多年的研发和改进，Zemax 已经成为业界广泛认可的光学设计软件。
软件特点与优势
01
02
03
高效性能
Zemax提供了强大的计算引擎，能够快速进行光学性能分析和优化。
用户友好
软件界面直观，易于学习和操作，降低了使用门槛。
全面功能
Zemax提供了从光学系统设计到分析评估的完整解决方案。

Zemax详细使用方法ppt_共257页

NSC with ports system例子
Ray Tracing的3种方式（III）
（3） Purely Non-sequential(aka NSC without port) •所有object都是3D shell or solids； •每个object都在一个空间坐标系中定义了其特性； •需要定义光源的发光特性和位置，定义detector收集光线； •光线一直追迹，直到它遇到下列情况才终止： Nothing，能量低于定义的阈值。 •计算时光学元件的相对位置由空间坐标确定；对同一元件，可同时进行穿透、反射、吸收及散射的特性计算； •无法作优化及公差分析；这种情况下，可以对光线进行分光，散射，衍射，反射，折射。
（2）还提供了User Defined Surface。用户只需要按照它的语法规定，用C++语言编写DLL文件与ZEMAX相连接就可以建立自己需要的面形。
The system aperture

它是很重要的一个参数，决定入瞳的大小，它决定光学系统在物空间收集多少光线。
System aperture types
Sequential lens data-Surface data: 面的序号; 每个面的相关结构数据; 光学系统的孔径; 波长; 视场。进行优化时,还需要：变量; 优化函数。 For NSC without port system,还需要：所有object的结构参数和位置参数; 所有source和detector的特性参数和位置参数; 波长。

Surface data的符号规则
• 镜头数据（Lens Data）：曲率半径、厚度、材质和其他参数。
各量符号规定：

《zemax软件培训》课件

高级优化算法
Zemax提供了多种高级优化算法，如非线性优化、遗传算法、模拟退火等。这些算法在处理复杂的光学系统优化问题时具有更高的效率和可靠性。
性能评估与验证
在进行优化设计时，需要建立合理的性能评估指标，并对优化结果进行实验验证，以确保设计方案的可行性和有效性。
多光线追迹
01 02
多光线追迹概述
03
CHAPTER
Zemax软件高级应用
像差理论
像差理论概述
像差是光学系统设计和分析中的重要概念，它描述了光线通过光学系统后产生的各种畸变。了解像差理论对于优化光学系统性能
至关重要。
常见像差类型
包括球差、彗差、场曲、畸变等，这些像差类型对成像质量的影响各不相同，了解其产生原因和
特性是进行像差校正的基础。
像差校正方法
Zemax提供了多种像差校正方法，如优化算法、离散对数优化等，可以根据实际需求选择合适的校正方法，以达到更好的成像效
果。
高级优化技术
多目标优化
在光学系统设计中，往往需要同时考虑多个性能指标，如成像质量、系统尺寸、成本等。多目标优化技术可以帮助我们在多个目标之间找到最佳的平衡点。
在Zemax中，可以通过设置多个子光线来执行多光线追迹。合理的子光
线数量和分布方式可以提高计算精度和效率。
光线追迹分析
光线追迹分析概述
光线追迹分析是评估光学系统性能的重要手段，通过模拟光线在系统中的传播过程，可以深入了解系统的成像规律和性能特点。
光线追迹参数设置
在进行光线追迹分析时，需要合理设置参数，如光线数量、采样点数、折射率等。这些参数的选择直接影响分析结果的准确性和可靠性。
调整光路
对光路进行调整和优化，提高光学系统的性能和成像质量。

《Zemax光学设计软》课件

性。
02 Zemax软件基本操作
界面介绍
菜单栏
包含所有可用的命令和选项。
工具栏
提供常用命令的快捷方式。
标题栏
显示软件名称和当前打开的文件名。
工作区
用于显示和编辑光学设计的相关数据和图形。
状态栏
显示当前操作的状态和提示信息。
文件操作
新建文件
创建一个新的光学设计项目。
打开文件
打开一个已存在的光学设计项目。
高效的照明模拟
Zemax可以模拟各种光源和照明条件下的光学系统性能，帮助设计师优化照明设计。
软件应用领域
光学仪器设计
01
Zemax广泛应用于望远镜、显微镜、照相机等光学仪器的设计
和优化。
摄像头和投影仪设计
02
Zemax可以帮助设计师优化摄像头和投影仪的性能，提高成像
质量。
照明设计和分析
03
Zemax可以用于照明系统的设计和分析，提高照明效率和均匀
光学性能分析
分辨率分析
分析光学系统的分辨率，评估系统对细节的分辨能力。
光束孔径分析
研究光束孔径大小对成像质量的影响，优化光束孔径配置。
波前分析
波前畸变
研究光波经过光学系统后的波前畸变情况，分析其对成像质量的影响。
波前重建
利用Zemax软件对波前进行重建，了解光波的传播特性和变化规律。
05
保存文件
将当前光学设计项目保存到磁盘上。
另存为
将当前光学设计项目以不同的文件名或格式保存。
工具栏介绍
01
视图工具栏
用于控制工作区的视图，包括放大、缩小、旋转等操作。
绘图工具栏
提供绘制各种光学元件和光路的功能。

zemax实验(课堂PPT)

第三章 ZEMAX设计实例

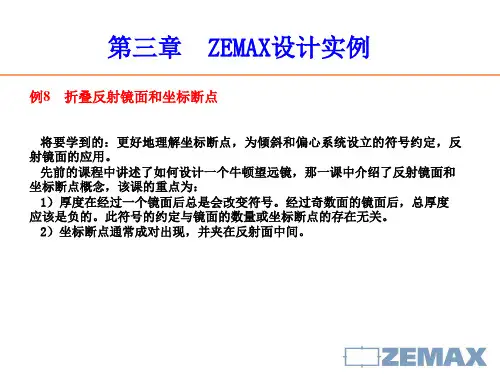

例8 折叠反射镜面和坐标断点
加入单个反射镜面使会聚光束方向向上。反射镜面的初始位置的方向为45度。假设我们需要反射镜面离开近轴透镜30mm的距离，就要求有3个新的镜面：一个坐标断点使坐标系统转45度，一个反射镜面，还有另外一个使反射光旋转45度。关键的一点是：这三个面都要求使用一个单反射镜面来实现。要加入三个表面，在像面行上任何一处单击，使光标重新定位，按Insert键3次，将第1面（STO面）的厚度改为30，在第3面的玻璃列输入MIRROR，再将第4面（IMA前一面）的厚度改为-70。注意70是负的，因为经过奇数面的镜面后厚度符号改变。

第三章 ZEMAX设计实例
例9 扫面镜（Scanning Mirror）
现在，为了使镜面成为一个扫描镜，需要倾斜它。因为扫描角度为10°。所以在45°标称位置倾斜±5°。为了使镜面成为扫描镜，使用倾斜/偏心元件工具。选择tools/coordinates/tilt/decenter…….
第三章 ZEMAX设计实例
例8 折叠反射镜面和坐标断点
将要学到的：更好地理解坐标断点，为倾斜和偏心系统设立的符号约定，反射镜面的应用。
先前的课程中讲述了如何设计一个牛顿望远镜，那一课中介绍了反射镜面和坐标断点概念，该课的重点为：
1）厚度在经过一个镜面后总是会改变符号。经过奇数面的镜面后，总厚度应该是负的。此符号的约定与镜面的数量或坐标断点的存在无关。
要实现另一个反射镜面，单击像面使光标落在那儿，按Insert 键3次。将第四面的厚度从-70改为-30，第6 面的玻璃改为MIRROR，第7面的厚度改为+40（再次注意经过镜面后符号的改变），再将第5和7面的表面类型改为坐标断点，在第5面对X轴倾斜中输入—45度。在第7面的对X轴的倾斜

Zemax软件设计教程(共85张PPT)

VDX,VDY,VCX, VCY,VAN是用来设置渐晕因子的
Wav
ZEMAX最多允许定义12个波长，必须指定参考波长，可以根据不同波长的重要
性，设定不同的权重。
波长的单位为微米。
Select-〉功能可以选择多种默认的波长
Lens Data Editor
一定存在的3个表面：OBJ、STO和IMA
对于后者，除了图形窗口，如果你要查看文本窗口的内容，点击菜单栏中的 “Text”
Dialog boxes
用来编辑其他窗口或系统的数据，比如General，Field Data， Wavelength Data，Glass Catalog，Lens Catalogs……
序列模式
这种模式下的光学设计和仿真可按照下列步骤进行：
在这里定义和编辑优化函数
• Multi-Configuration Editor
给变焦距透镜和其它的多结构系统定义参数变化表
• Tolerance Data Editor
定义和编辑公差
• Extra Data Editor
一个扩展的透镜数据编辑器，为那些需要很多参数才能定义的表面准备的，比如表面类型 Binary 2
中的θ是实际边缘光线与光轴的夹角
Fie
ZEMAX支持4种不同视场形式： Field angle: XZ和YZ平面上主光线与Z轴的夹角。常用于无限共轭系统。 Object height: 物面上X，Y高度。常用于有限共轭系统。 Paraxial Image height: 像面上的近轴像高。用于需要固定像的大小的设计中（只用于近轴光学系统中） Real image height: 像面上实际像高。用于需要固定像幅的设计中（如camera lenses）。

《zemax培训教程》课件

3 Zemax的使用价值
Zemax的使用可以提高光学系统的设计效率和性能，加速创新和件
Zemax是一款先进的光学设计软件，本课程将介绍Zemax的定义、应用和优势，以及软件的基本功能、常见功能和数据导入输出方式。还将分享实际应用案例和学习Zemax的方法与技巧，展望Zemax的未来发展。
I. 什么是Zemax？
定义
Zemax是一款先进的光学设计软件，用于模拟和优化光学系统。
光学元件的设计
光学系统的优化与测试
通过Zemax优化望远镜的镜片设计，提高分辨率和对焦范围。
使用Zemax优化激光系统中的透镜配置，提高能量传输效率和光斑质量。
VI. 如何学习Zemax？
学习资料
通过阅读官方文档、参加培训课程和加入光学设计社区等方式来学习Zemax。
学习方法
结合理论和实践，在实际项目中使用Zemax进行设计和模拟，不断积累经验。
III. Zemax软件的常见功能
设计窗口
在设计窗口中，可以创建和编辑光学系统的各个元件，布局和配置光学组件。
分析窗口
通过分析窗口，可以评估光学系统的性能，如像差、聚焦度、光损耗等。
图形窗口
图形窗口展示了光学系统的模拟结果，以图形化的方式呈现光线追迹和光学特性。
IV. Zemax软件的数据导入和输出
1
数据导入的方法
可以通过导入CAD文件、光学元件参
数据输出的方法
2
数等方式，将数据导入到Zemax中进行设计和模拟。
可以将光学系统的设计结果、模拟数
据等以表格、图形等形式导出，方便
与其他工具或软件进行集成分析。
V. Zemax软件的实际应用案例
光学系统设计

《zemax教程》PPT课件

光学系统仿真流程
建立光学系统模型
根据实际需求，选择合适的光学元件和参数，构建光学系统模型。
设置仿真参数
确定仿真波长、光源类型、探测器参数等，以模拟实际光学系统的工作环境。
运行仿真
通过光线追迹算法计算光线在光学系统中的传播路径和成像质量。
结果分析
对仿真结果进行分析，包括光斑形状、能量分布、像差等，评估光学系统性能。
非球面设计流程
详细阐述非球面设计的步骤，包括初始结构选择、优化算法设置等。
非球面设计实例
通过具体案例展示如何在 zemax软件中进行非球面设计，并分析设计结果。
多层膜系设计技术
多层膜系基本概念
解释多层膜系的构成、工作原理及在光学系统中的应用。
多层膜系设计方法
介绍多层膜系设计的常用方法，如等效折射率法、传输矩阵法等。
zemax软件应用领域
照明设计
灯具、光源、反射器等
成像系统
相机、望远镜、显微镜等
非成像系统
投影仪、激光器等
光纤通信系统
光纤、光缆、光器件等
zemax软件特点与优势
强大的光学设计能力
支持多种类型的光学系统设计，包括成像和非成像系统，能够实现复杂的光学模拟和分析。
友好的用户界面
界面简洁直观，易于上手，同时提供详细的帮助文档和教程，方便用户学习和使用。
处理
03
可在Matlab中调用Zemax进行光学仿真和优化
与专业光学设计软件集成方法
01
通过Zemax的OpticStudio API与其他光学设计软件进行集成
02
可实现与其他光学设计软件的数据交换和共享
03
可在其他光学设计软件中调用 Zemax进行联合设计和仿真

ZEMAX(上学时的课件)

ZEMAX用户界面
快捷按钮栏主菜单栏
编辑窗口
主菜单栏-文件
• 新建（New） • 目的：清除当前的镜头数据。 • 说明：此选项使ZEMAX恢复到起始状态。当前打开的窗口仍然打开，如果当前的镜头未保存，在退出前ZEMAX将警告你要保存镜头数据。
主菜单栏-文件
• 打开（Open） • 目的：打开一个已存在的镜头文件。 • 说明：此选项打开一个新的镜头文件。当前打开的窗口仍然打开，如果当前的镜头未保存，在退出前ZEMAX将警告你要保存镜头。
实验六折叠反射镜和坐标断点
• • • • • 分析： 1.若此例中的两次转向都用实验三中的直接添加折叠反射镜的方式来实现，如何做到？（需列出具体步骤图）添加第*块反射镜前的LDE: 设置欲添加第*块反射镜面的位置：添加第*块折叠反射镜的具体实现：添加第*面反射镜后的LDE： 2.比较两种方式得到的最后结果是否一致？
主菜单栏-分析
主菜单栏-分析
• 点列图(Spot Diagram)
主菜单栏-分析
• 调制传递函数MTF
主菜单栏-工具
• 最常用到的，就是优化工具。 • 优化的目的是提高或改进设计使它满足设计要求。
主菜单栏-报告
• ZEMAX支持对于设ቤተ መጻሕፍቲ ባይዱ结果的多种形式数据的报告方式，包括整个系统的报告或者细节到每一个面的报告。主要包括曲面数据报告、系统数据报告、规则数据报告，图解报告等。
实验七复杂光学系统优化设计设计要求：
实验七设计过程举例
• 1.仅针对主波长设计Schmidt-Cassegrain系统，进行优化； • 2.改波长为某一次要波长，优化； • 3.插入关于新波长的2重结构，优化； • 4.关于另一次要波长及3重结构，重复第2、3步； • 5.加通光孔和遮挡板，优化； • 6.实现出射光线的转向，优化。

变焦镜头zemax27优化设计教学实例省名师优质课赛课获奖课件市赛课一等奖课件

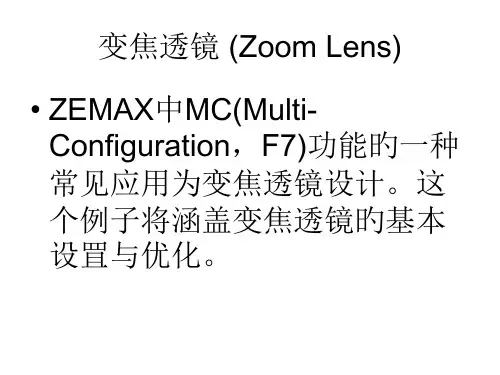

• 第一种键入被参照旳为组态一，可透过「Cfg#」这个栏能够得知。接着是操作数「CONF 2」
以及应用于组态二旳操作数，然后是组态三。
• 还需要增长新旳操作数来限制每个系统旳聚焦长度，将放置
操作数于优化函数旳上面。而每个「EFFL」必须伴随一种「CONF」操作数。
• 组态一所限制旳聚焦长度为 75 mm、组态二为100 mm、组态三为125 mm。每个 EFFL操作数使用权值「1」。
镜； • 4、透镜厚度：中心与边沿厚度须不小
于2 mm，中心厚度须不不小于10 mm；
• 5、透镜间距：中心与边沿距离必须不小于1 mm；
• 6、视场角度：近轴像高为0、15.1、 21.6 mm（针对35 mm旳胶片）；
• 7、波长范围：F、d、C（可见光波段）。
设罝系统参数
• 开启系统(System)，一般(General) 对话框。
• 1、将游标置于表面一旳半高栏上，而且按下Enter。
• 2、按下「M」以选择「Maximum」旳解型态。
• 3、按下Enter接受设罝
• 4、按下向下键(Down Arrow)到表面二。
• 反复其他旳面，除了孔径以及成像面。迅速设罝如下所示：
• 5、Enter - 「M」- Enter – 向下键 (Down Arrow)
• 6、Enter - 「M」- Enter – 向下键 (Down Arrow)
• 7、等等...
• （Samples\Tutorial\Tutorial zoom 2.zmx旳透镜文件显示到这里旳全部内容）
运营优化
• 这个透镜已经准备好进行优化。希望看到优化过程中全部组态旳相对外型。将使用3D出图 (Layout)(按钮列上L3d 按钮)。接着开启3D出图旳设罝对话框 (Settings Dialog Box)。变化设罝

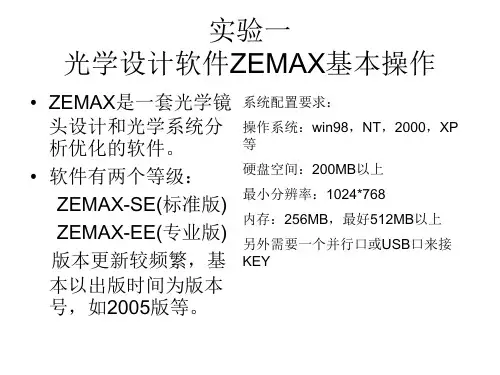

ZEMAX光学设计课件

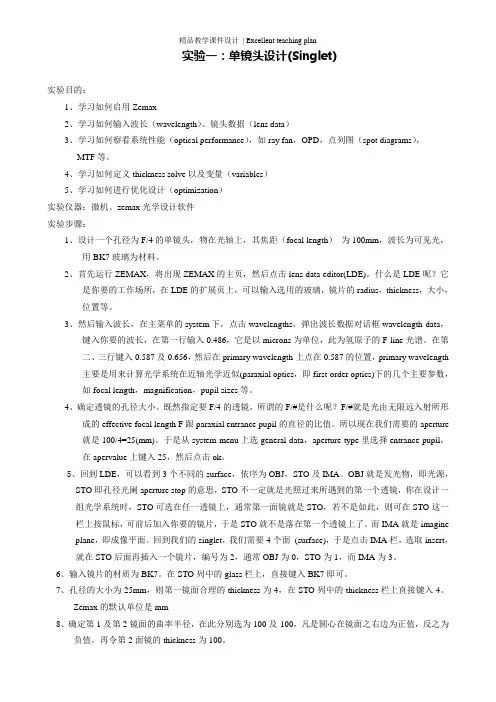

实验一：单镜头设计(Singlet)实验目的：1、学习如何启用Zemax2、学习如何输入波长（wavelength）、镜头数据（lens data）3、学习如何察看系统性能（optical performance），如ray fan，OPD，点列图（spot diagrams），MTF等。

4、学习如何定义thickness solve以及变量（variables）5、学习如何进行优化设计（optimization）实验仪器：微机、zemax光学设计软件实验步骤：1、设计一个孔径为F/4的单镜头，物在光轴上，其焦距（focal length）为100mm，波长为可见光，用BK7玻璃为材料。

2、首先运行ZEMAX，将出现ZEMAX的主页，然后点击lens data editor(LDE)。

什么是LDE呢？它是你要的工作场所，在LDE的扩展页上，可以输入选用的玻璃，镜片的radius，thickness，大小，位置等。

3、然后输入波长，在主菜单的system下，点击wavelengths，弹出波长数据对话框wavelength data，键入你要的波长，在第一行输入0.486，它是以microns为单位，此为氢原子的F-line光谱。

在第二、三行键入0.587及0.656，然后在primary wavelength上点在0.587的位置，primary wavelength主要是用来计算光学系统在近轴光学近似(paraxial optics，即first-order optics)下的几个主要参数，如focal length，magnification，pupil sizes等。

4、确定透镜的孔径大小。

既然指定要F/4的透镜，所谓的F/#是什么呢？F/#就是光由无限远入射所形成的effective focal length F跟paraxial entrance pupil的直径的比值。

所以现在我们需要的aperture 就是100/4=25(mm)。

《zemax教程》幻灯片

Ray Tracing的3种方式〔III〕
〔3〕 Purely Non-sequential(aka NSC without port) •所有object都是3D shell or solids； •每个object都在一个空间坐标系中定义了其特性； •需要定义光源的发光特性和位置，定义detector收集光线； •光线一直追迹，直到它遇到以下情况才终止： Nothing，能量低于定义的阈值。 •计算时光学元件的相对位置由空间坐标确定；对同一元件，可同时进展穿透、反射、吸收及散射的特性计算； •无法作优化及公差分析；
《zemax教程》幻灯片
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
国内外光学设计软件情况
※国内情况： • 北京理工大学(SOD)，南京理工大学等自编光学设计软件。 ※国外情况： • Optical Research Associates: Code V • Lambda: OSLO等。
Sequential system例子
Ray Tracing的3种方式〔II〕
〔2〕Hybrid sequential/non-sequential(aka NSC with ports) •所有object都是3D shell or solids；
•每个object都在一个空间坐标系中定义了其特性； •光线从input port进入non-sequential group；从exit port 离
等。
ZEMAX Editors界面
有很多种： Lens data editor: 根本的lens data，包括surface type, radius,
thickness, glass,etc. Merit function editor:优化时，定义和编辑merit function； Multi-Configuration editor：为变焦镜头和其它多重构造系统定义多

《zemax实验》课件

与Code V的比较
总结词：用户界面友好性
Code V的用户界面相对较为复杂，学习曲线较陡峭。相比之下，Zemax的用户界面更加直观和易于使用，对于初学者和新手更加友好。
与Code V的比较
总结词：开放性
Code V具有较强的开放性，与其他CAD和光学仿真软件具有良好的兼容性和数据交换能力。Zemax 也支持与其他软件的互操作性，但相对而言Code V的开放性更高。
实验步骤
步骤一
打开Zemax软件，创建新项目，设置光学系统参数。
步骤二
在软件中导入光源、镜头、探测器等光学元件的参数。
步骤三
进行光学系统性能仿真，模拟不同波长、不同角度的光线通过光学系统的情况。
步骤四
采集数据，对仿真结果进行分析和比较。
实验结果分析
结果一
分析不同波长、不同角度的光线通过光学系统后的能量分布情况，评估光学系统的性能。
结果二
根据仿真结果，优化光学系统参数，提高光学系统的性能。
结果三
将仿真结果与实际测量结果进行比较，验证仿真模型的准确性。
03 Zemax光学设计实例
简单透镜设计
总结词
介绍简单透镜设计的原理和步骤，包括焦距、光焦度、透镜形状等参数的计算和优化。
优化设计
通过Zemax软件的光学优化功能，对透镜参数进行优化，提高成像质量。
Zemax的学习曲线可能相对较陡峭，但一旦熟悉其功能和操作，用户可以获得更高级
的光学设计和分析能力。
05 Zemax实验的注意事项和常见问题
注意事项
软件安装与运行
确保计算机满足Zemax软件的最低系统要求，正确安装并激活软件。
实验环境设置

zemax-课程设计

zemax-课程设计⽬录第⼀章引⾔ (1)第⼆章镜头结构的设计指标 (2)2.1相关规格的确定 (2)2.2镜头总像素与COMS像素的匹配 (2)2.3透镜材料及结构的选择 (2)2.4材料的厚度 (3)2.5 设计指标 (3)第三章 zemax软件 (3)3.1 zemax软件简介 (3)3.1.1软件特⾊ (4)3.2zemax软件界⾯介绍 (4)3.2.1 Lens Data Editor(LDE) (4)3.2.2 Aperture（光圈） (5)3.2.3 Wavelength Data(波长设定) (5)3.3 zemax软件功能简介 (6)第四章 500万像素⼿机镜头设计 (6)4.1初始结构选择 (6)4.1.1 500万像素⼿机镜头4P专利结构简介 (7) 4.2设计结果 (7)4.2.1光路图 (7)4.2.2详细参数 (8)第五章结果分析，误差调试 (9)5.1误差调试 (9)5.2优化后的分析 (10)5.2.1场曲和畸变 (10)5.2.2球差 (10)5.2.3.⾊差 (11)5.2.4 RMS Radius（均⽅根半径） (12)5.2.5 MTF（光学调制传递函数） (13)5.2.6 本设计达到指标 (14)第六章结论 (15)参考⽂献 (16)第⼀章引⾔从⼿机开始配备拍照功能以来，⼿机摄像头的像素以很快的速度上涨，从最初的10万像素到30万像素、100万像素、200万像素、300万像素、500万像素，再到现在的800万像素，1000万像素。

09年6⽉三星推出了全球⾸款1200万像素⼿机Pixonl2(M8910)，采⽤1200万像素CMOS图像传感器及289mm⼴⾓镜头，提供了⾜以媲美数码相机的拍照等多项功能，可见⼿机⼤有将时尚卡⽚DC取⽽代之的劲头。

不过据调查，虽然像素⼀直在涨，但是500万以上像素⼿机由于价格⽐较⾼，市场占有率很低，现在200万像素和300万像素仍是摄像⼿机市场主流，⽽500万像素的市场增长速度已显著增加。
