荧光硫测定仪的工作原理
荧光硫测定仪是一种用于测定样品中硫含量的仪器。
它的工作原理基于荧光光谱技术。
荧光硫测定仪的工作原理如下：
1. 原料进样：首先，将待测样品加入测定仪的反应系统中。
2. 反应：在样品中添加化学试剂，使硫与试剂发生反应。
此反应会产生硫化物，例如硫化钠。
3. 荧光激发：通过控制荧光硫测定仪中的激发光源（例如氘灯）照射样品，使样品中的硫化物吸收光能。
4. 荧光发射：被激发的硫化物处于激发态，随后会发出荧光。
这些荧光的发射波长与硫化物浓度成正比。
5. 光谱分析：荧光硫测定仪会通过光谱仪器，如荧光光谱仪，对样品发出的荧光进行分析。
荧光光谱仪将测量样品中荧光的强度和发射波长。
6. 硫含量计算：通过与标准样品比较，可利用测得的荧光强度和发射波长，以及已知硫含量的标准样品，计算出待测样品中的硫含量。
总之，荧光硫测定仪通过测量荧光光谱中的发射波长和强度，从而确定样品中的硫含量。
该仪器具有快速、准确和非破坏性等优点，因此被广泛应用于工业、冶金、石油、化工等领域中对硫含量进行分析和监测。
在线分析仪简介在线分析仪，即跨带式CBX中子激活瞬发γ—射线活化分析设备，在1983年研发成功，2003年开始在中国水泥工业中使用，由于它性能可靠、优点突出，已得到令人满意的效果，使用范围正在稳步扩大。
现介绍如下：1．结构简介本设备是一个可露天设臵的龙门式设备，横跨在需要测定物料化学成分的带式输送机上，主要结构为：1.1 壳体：为龙门式隧道状，为内部设备挡雨，故本设备可以露天放臵。
1.2 中子源：放臵在回程胶带之上的承载物料胶带的下方。
1.3 探测器：设臵在承载物料胶带之上的门形框架上梁的底部。
1.4 处理器：可以与龙门框架分离，设臵在建筑物的室内。
1.5 配料微机：一般放在中控室。
2．工作原理2．1 中子源中有重量不低于38μg的锕系元素锎，元素符号Cf，常见的锎原子量251，半衰期900年，但其同位素252Cf，半衰期为2.64年，我们在线分析仪使用的是同位素252Cf。
它能自发裂变，产生中子，可作高通量中子源，但在操作巡检人员活动范围，这射线对人体是安全的。
这中子源产生的中子流可以穿透皮带和500~800mm厚块状物料层。
热中子轰击被测物料，被测物料原子核吸收中子后，处于不稳定状态，瞬发出γ射线。
不同元素在γ射线能谱上有着不同的位臵，如Ca为4.42MeV和6.42MeV；Si为3.70MeV和4.9MeV，而脉冲值表现其相对含量。
用这一原理，该分析仪可测物料CaO，SiO2，Al2O3，Fe2O3，MgO，K2O，Na2O，SO3，Cl-，MnO2，TiO2等化学成分。
2.2 探测器即内有碘化钠的闪光探测器，设臵在载料皮带上方，可以收集物料产生的γ射线，光脉动能谱，并传递到处理器。
2.3 处理器：对收集到的γ—射线光脉冲能谱进行放大，并用计算机进行识别、统计、积分计算，与标准模块对比、修正。
最后用数字显示被测物料各种元素及氧化物含量的质量百分比。
整个过程只需1/100秒的时间。
反应非常迅速，并及时反馈给配料微机，也可以同时将各种原料化学成分含量的结果一分钟更新一次显示画面，显示在屏幕上。

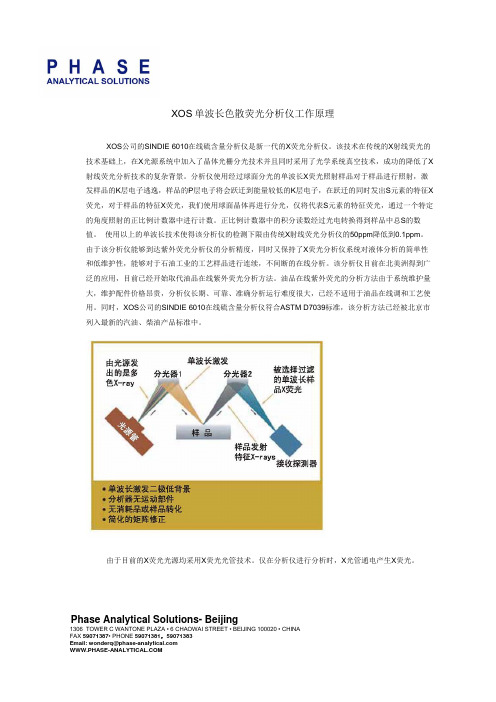

Phase Analytical Solutions- Beijing1306 TOWER C WANTONE PLAZA • 6 CHAOWAI STREET • BEIJING 100020 • CHINAFAX 59071387• PHONE 59071381，59071383Email: wonderq@XOS 单波长色散荧光分析仪工作原理XOS 公司的SINDIE 6010在线硫含量分析仪是新一代的X 荧光分析仪。
该技术在传统的X 射线荧光的技术基础上，在X 光源系统中加入了晶体光栅分光技术并且同时采用了光学系统真空技术，成功的降低了X 射线荧光分析技术的复杂背景。
分析仪使用经过球面分光的单波长X 荧光照射样品对于样品进行照射，激发样品的K 层电子逃逸，样品的P 层电子将会跃迁到能量较低的K 层电子，在跃迁的同时发出S 元素的特征X 荧光，对于样品的特征X 荧光，我们使用球面晶体再进行分光，仅将代表S 元素的特征荧光，通过一个特定的角度照射的正比例计数器中进行计数。
正比例计数器中的积分读数经过光电转换得到样品中总S 的数值。
使用以上的单波长技术使得该分析仪的检测下限由传统X 射线荧光分析仪的50ppm 降低到0.1ppm 。
由于该分析仪能够到达紫外荧光分析仪的分析精度，同时又保持了X 荧光分析仪系统对液体分析的简单性和低维护性，能够对于石油工业的工艺样品进行连续，不间断的在线分析。
该分析仪目前在北美洲得到广泛的应用，目前已经开始取代油品在线紫外荧光分析方法。
油品在线紫外荧光的分析方法由于系统维护量大，维护配件价格昂贵，分析仪长期、可靠、准确分析运行难度很大，已经不适用于油品在线调和工艺使用。
同时，XOS 公司的SINDIE 6010在线硫含量分析仪符合ASTM D7039标准，该分析方法已经被北京市列入最新的汽油、柴油产品标准中。
由于目前的X 荧光光源均采用X 荧光光管技术。
仅在分析仪进行分析时，X 光管通电产生X 荧光。

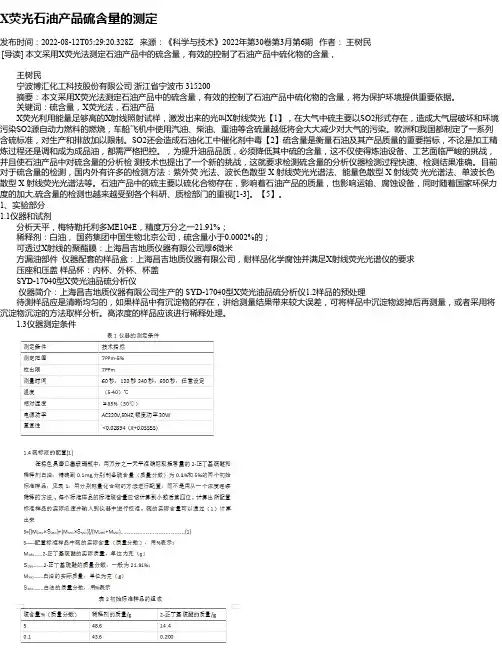

X荧光石油产品硫含量的测定发布时间：2022-08-12T05:29:20.328Z 来源：《科学与技术》2022年第30卷第3月第6期作者：王树民[导读] 本文采用X荧光法测定石油产品中的硫含量，有效的控制了石油产品中硫化物的含量，王树民宁波博汇化工科技股份有限公司浙江省宁波市 315200摘要：本文采用X荧光法测定石油产品中的硫含量，有效的控制了石油产品中硫化物的含量，将为保护环境提供重要依据。
关键词：硫含量，X荧光法，石油产品 X荧光利用能量足够高的X射线照射试样，激发出来的光叫X射线荧光【1】，在大气中硫主要以SO2形式存在，造成大气层破坏和环境污染SO2源自动力燃料的燃烧，车船飞机中使用汽油、柴油、重油等含硫量越低将会大大减少对大气的污染。
欧洲和我国都制定了一系列含硫标准，对生产和排放加以限制。
SO2还会造成石油化工中催化剂中毒【2】硫含量是衡量石油及其产品质量的重要指标，不论是加工精炼过程还是调和成为成品油，都需严格把控。
，为提升油品品质，必须降低其中硫的含量，这不仅使得炼油设备、工艺面临严峻的挑战，并且使石油产品中对硫含量的分析检测技术也提出了一个新的挑战，这就要求检测硫含量的分析仪器检测过程快速、检测结果准确。
目前对于硫含量的检测，国内外有许多的检测方法：紫外荧光法、波长色散型 X 射线荧光光谱法、能量色散型 X 射线荧光光谱法、单波长色散型 X 射线荧光光谱法等。
石油产品中的硫主要以硫化合物存在，影响着石油产品的质量，也影响运输、腐蚀设备，同时随着国家环保力度的加大,硫含量的检测也越来越受到各个科研、质检部门的重视[1-3]。
【5】。
1、实验部分1.1仪器和试剂分析天平，梅特勒托利多ME104E，精度万分之一21.91%；稀释剂：白油，国药集团中国生物北京公司，硫含量小于0.0002%的；可透过X射线的聚酯膜：上海昌吉地质仪器有限公司厚6微米方漏油部件仪器配套的样品盒：上海昌吉地质仪器有限公司，耐样品化学腐蚀并满足X射线荧光光谱仪的要求压座和压盖样品杯：内杯、外杯、杯盖 SYD-17040型X荧光油品硫分析仪仪器简介：上海昌吉地质仪器有限公司生产的 SYD-17040型X荧光油品硫分析仪1.2样品的预处理待测样品应是清晰均匀的，如果样品中有沉淀物的存在，讲给测量结果带来较大误差，可将样品中沉淀物滤掉后再测量，或者采用将沉淀物沉淀的方法取样分析。
BOXA-Ⅱ型载流X荧光品位分析仪和BPSM-Ⅲ型粒度分析仪在铜矿峪矿选矿厂的应用田锐;冯斌;张彪【摘要】Tongkuangyu concentration plant originally j udged the process mainly through artificial observation and daily sample,which has great limitation. For real-time and accurate monitoring of grade and size parameters of the process to workers,Tongkuangyu concentration plant led in BOXA-Ⅱ XRF analyzer and BPSM-Ⅲ particle size analyzer developed by BGRIMM. The paper presents the application of BOXA-ⅡXRF analyzer and BPSM-Ⅲ particle size analyzer developed by BGRIMM in Tongkuangyu concentration plant. The process data comparison of the same time period before the analyzer used and after suggests that the use of the analyzer could guide the operation for workers and bring obvious benefits.%北方铜业股份有限公司铜矿峪矿选矿厂原先对工艺流程的判断主要通过人工目测和班取样方式,具有很大的局限性.为了实时的监测生产流程中的品位和粒度参数,给现场工人的操作提供实时、准确的依据,北方铜业股份有限公司引入了北京矿冶研究总院研制的BOXA-Ⅱ型载流X荧光品位分析仪和BPSM-Ⅲ型粒度分析仪.本文介绍了这两种在线测量仪器在北方铜业股份有限公司铜矿峪矿选矿厂的应用,通过仪器投用前后一年内相同时间段选厂的工艺数据对比,表明仪器能够指导现场工人生产,为选厂带来比较明显的效益.【期刊名称】《中国矿业》【年(卷),期】2016(025)0z1【总页数】4页(P421-424)【关键词】X荧光品位分析仪;粒度仪;应用【作者】田锐;冯斌;张彪【作者单位】北京北京矿冶研究总院矿冶过程自动控制技术国家重点实验室,矿冶过程自动控制技术北京市重点实验室,北京 102600;北方铜业股份有限公司铜矿峪矿选矿厂,山西垣曲 043700;北方铜业股份有限公司铜矿峪矿选矿厂,山西垣曲043700【正文语种】中文【中图分类】TD463北方铜业股份有限公司铜矿峪矿选矿厂设计规模400万t/a，铜矿峪矿矿石分硫化矿和氧化矿2 种，以硫化矿为主。
紫外荧光定硫仪的技术参数及原理
简介
紫外荧光定硫仪是一种常见的测试仪器，主要用于测定物料中的硫含量。
本文
将介绍该设备的技术参数及原理。
技术参数
测定范围
紫外荧光定硫仪的测定范围通常为0.0001%至5%。
测定精度
该设备的测定精度一般为0.001%。
仪器尺寸
紫外荧光定硫仪的尺寸通常为400mm×340mm×240mm。
电源
电源一般为AC220V±22V，50Hz±1Hz。
消耗功率
该设备的消耗功率一般为100W左右。
原理
紫外荧光定硫仪的原理基于硫化物（含硫物质）在紫外激发下发生荧光的现象，通过检测荧光强度来间接测定物料中的硫含量。
设备的主要组成部分包括紫外荧光灯、样品烧蚀部件、光电检测器、信号放大
器及输出装置等。
具体测定过程如下：
1.将待测物料加入样品烧蚀部件中，经过预处理后，将该部件放入紫外
荧光灯下。
2.开启紫外灯并加热样品烧蚀部件，使样品中的硫化物烧蚀并转化为
SO2。
3.当SO2遇到紫外光时，会发生荧光现象。
荧光的强度与SO2的浓度
成正比。
4.光电检测器检测荧光强度，并将信号传送至信号放大器。
5.信号放大器对信号进行放大并输出到计算机或其他显示设备上，以便
查看硫含量的测定结果。
总结
紫外荧光定硫仪是一种测定硫含量的专用仪器，其原理基于硫化物在紫外激发下的荧光现象。
该设备具有较高的测定精度和稳定性，被广泛应用于各个领域的硫含量检测。
X荧光在线总硫分析仪
Metorex C-Quard型X射线荧光光谱法总硫分析仪基于成熟的元素分析技术(EDXRF)在线检测柴油和汽油中的超低硫含量。
成熟的能量色散X射线荧光技术(EDXRF)使得C-Quard型总硫分析仪的检测下限为0.5ppm,检测范围从0到10%。
简捷而成熟的测量技术，无需对样品进行气化，无需分光晶体及复杂的机械运动装置，使得用户通过使用最简单而精准的仪器，得到优越的准确度和超低的维护量及操作成本。
分析方法：
●ASTM-D4294(能量色散X射线荧光光谱法)
●ASTM-D7212(低硫EDXRF分析法，使用低背景比例计数器)
Metorex C-Quard X射线荧光光谱法总硫分析仪是世界上最早发明在线X射线荧光光谱法总硫分析仪的制造厂-Metorex公司的第四代产品。
C-Quard型X射线荧光光谱法总硫分析仪由控制单元（PES）和分析单元（MHA）两部分组成。
样品流经位于分析单元的流通池，样品中的硫原子受到X射线照射发出二次光被探测器所检测，二次光的强度与样品中的硫含量成正比。
在整个分析过程中，被测样品既不会与任何分析部件接触，也不会发生任何转换，因而操作简单，维护量低。
同时在分析过程中不需要任何辅助的燃烧气体，因此分析过程更安全，操作成本更低。
应用：
●石油精炼工业领域：燃油和原油中总硫的测定，或炼油催化剂中杂质和微量金属的测定。
●化学工业领域：石化工艺中催化剂的测定，例如测定催化剂中的Co、Mn、Br、V和K
等元素。
●电镀工业领域：测定电镀槽中的金属元素。
●污水处理工业领域：测定污水中的痕量金属，例如Pb、Mo和Cu。
特殊应用探头：
Metorex系列专利探头在许多应用场合表现出无与伦比的分析性能，各种针对特殊应用设计的专利探头可以使其性能发挥趋于完美。
Metorex的专利探头不仅具有极好的分辨率和极高的信噪比，还具有很长的使用寿命。
当一个专用探头和理想的X射线管采样系统完美配合时，就可以实现最低的浓度下限和最高的精度。
早期的EDXRF分析仪，检测器背景噪声是检测轻元素浓度的限制因素。
Metorex专利技术的制造的一款新的革命性的探测器，通过检测和拒绝不完全电荷收集，来抑制背景噪声。
这把应用在检测轻元素(硅Si，磷P，硫S，氯Cl，钾K，钙Ca)的灵敏度提高到了一个新水平。
全新高速计数电子装置：
C-Quard的脉冲处理电子装置还包含全新的高速正比计数电路，这使得C-Quard在一个
相当高的速度下(高达50,000cps)进行测量，相对于传统的EDXRF仪器来说，其测量结果的精准度得到进一步的提高，高速电子计数器和专用探头的组合为EDXRF测量技术带来新的突破。
比如C-Quard测量柴油中硫的标准偏差为0.35 ppm。
技术特点：
使用EDXRF技术，C100可以测量从硅(原子数14)到铀(原子数92)之间的任何元素，浓度范围从次ppm水平到%水平。
●检测限：0.5 ppm
●长期测量的稳定性，通过内标消除检测器和电子漂移。
●直接测量法，无需高温转换。
●样品池窗口和第二个保护窗保护检测器免受样品污染。
●特殊涂层的测量池窗口不易被污染，决定了它可以长时间操作而无需维护
●配置检漏仪，如果遇到检测窗破裂，可切断安全阀门。
●检测源是一个X射线管，意味着切断电源时，将停止辐射。
●测量池自动清洗/校准
●可选加热测量池，可将粘度高达100 cSt的高粘样品加热至80℃。
●宽量程测量，测量范围从ppm到%水平
●测量过程不受样品密度和C/H比变化的影响
●友好的用户界面。
