井圈、井座的区别

成都市城乡建设委员会关于印发《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》的通知文章属性•【制定机关】成都市城乡建设委员会•【公布日期】2011.05.24•【字号】成建委发[2011]284号•【施行日期】2011.07.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城市建设正文成都市城乡建设委员会关于印发《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》的通知（成建委发[2011]284号）五城区建设局、高新区规建局，市质监站，在蓉各设计、建设、监理、施工单位，市级有关部门：为提高我市中心城区道路建设质量，有效避免检查井周边路面病害，由我委组织编写的《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》在广泛征求意见的基础上，已通过相关部门、专家的审查。

现将该导则印发，请各单位按照《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》认真执行。

初步设计审查、施工图审查、工程质量监督、施工、监理、竣工验收工作须严格按照本导则执行。

本导则适用于中心城区各级市政道路检查井建设工程，各区、市、县参照执行。

本导则从2011年7月1日起执行，各单位在执行期间如有问题和建议，请及时函告主编单位--成都市城市建设科学研究院（地址：西屠场街7号），以利于今后修订时参考和采纳。

本导则有效期为5年。

特此通知。

附件：《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》成都市城乡建设委员会二〇一一年五月二十四日附件：成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2011年版）前言城市沥青混凝土路面道路检查井周围路面沉降、裂缝和破损是城市道路建设中的一项质量通病，其不仅影响路面的整体性、美观性，更影响路面行车舒适及交通行驶安全，从而极大地影响城市环境质量。

为了有效避免检查井周边路面病害，更好保证道路的使用品质，特制定《成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定》。

井垫层、井基础、管道垫层、平基、管座的模板工程量需分开计算 ----定额子目不同。
模板安拆以槽（坑）深3m为准，超过3m时，人工增加8%系数，其他不变。 模板的预留洞，按水平投影面积计算，小于0.3m2的，圆形洞每10个增加
0.72工日；方形洞每10个增加0.62工日；
【例题】P241页图8.6，Y149～Y151段管道砼基础施工时采用小型钢模，要 求计算其模板的工程量并确定套用的定额子目。
1、现浇构件钢筋 井底板：Ø10钢筋=53.754×3=161.262 kg 井圈盖帽：Ø10钢筋=0.00617×102×(17.020+16.8)×3=62.601 kg 合计Ø10钢筋=223.863 kg=0.224 t 套用定额子目：[6-1413]
2、预制构件钢筋 井室盖板： Ø10、 Ø12分开计算 Ø10钢筋=（1.715+3.307+0.5+1.148+1.555）×3=24.675 kg Ø12钢筋=（7.406+2.38+5.364）×3=45.45 kg
确定套用的定额子目需计算确定井深
井盖顶标高=设计路面标高
Y149井深=7.086-(5.1-0.5)=2.486m
Y149、Y150、Y151平均井深=2.832m
套用定额子目：[6-1429]
课堂练习：计算图8.5中Y54-1～Y54段管道（包括检查井）的 各项工程量（土方除外），并确定套用的定额子目。
导
入
本次课程主要内容：《排水工程》定额的运用
一、第七章 模板、钢筋、井字架工程 （一）模板 （二）钢筋 （三）井字架
一、第七章 模板、钢筋、井字架工程
共4大项，包括：
现浇基础的模板：木模、钢模

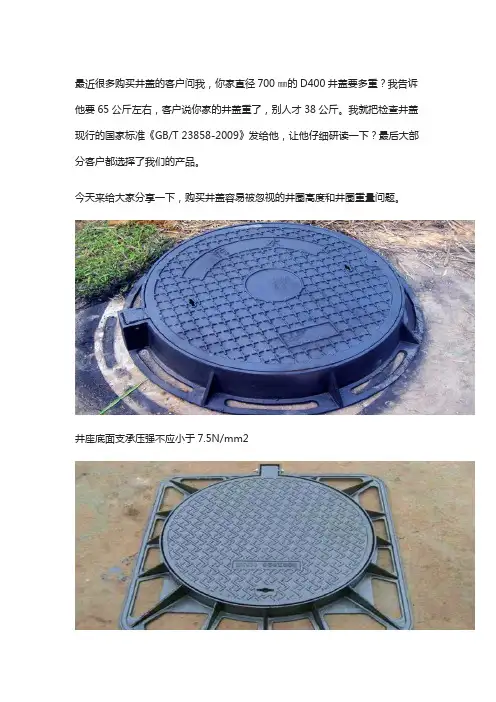

最近很多购买井盖的客户问我，你家直径700㎜的D400井盖要多重？我告诉他要65公斤左右，客户说你家的井盖重了，别人才38公斤。

我就把检查井盖现行的国家标准《GB/T 23858-2009》发给他，让他仔细研读一下？最后大部分客户都选择了我们的产品。

今天来给大家分享一下，购买井盖容易被忽视的井圈高度和井圈重量问题。

井座底面支承压强不应小于7.5N/mm2
井座高度:D400、E600、F900的井座其高度不应小于100mm
检査井盖上表面应有防滑花纹，高度为:对A15、B125、C250高度为2mm～6mm;对D400、
E600、F900高度为3mm～8mm，四凸部分面积与整个面积相比不应小于10％，不应大于70％。

1
（ 常 规 ） 开 槽 施 工 的 排 水 管 道 （ 非 定 型 ） 工 作 内 容
1、沟槽开挖 9、沟槽回填 10、土方外运 11、井点降水、湿土排水、沟槽支撑 2、管道垫层（素砼）：模板、砼浇筑 3、管道平基（钢筋砼）：模板、钢筋、砼浇筑 4、管道铺设 5、管道接口 6、管座（钢筋砼）：模板、钢筋、砼浇筑 7、检查井（砖砌）：垫层、底板、井身、盖板、抹灰、井盖 8、管道闭水
根据接口做法套用

根据管径套用
（四）管道闭水
1、工程量计算 管道闭水工程量=实际闭水长度 不扣除各种井所占长度 2、定额套用 根据管径套用
污水管道必须做闭水试验 雨污水合流管道必须做闭水 雨水管道根据设计要求确定 是否做闭水试验
复 习
二、第二章
定型井
----专指按国标《给水排水标准图集（1996）》S2的检查井。 1、工程量计算 定型井工程量=定型井数量 2、定额套用 井深=井盖顶标高－井底基础顶标高 按定型井不同类型套用 按井身尺寸（规格）、管径、井深套用
【例题】计算P241页图8.6，Y149、Y150、Y151检查井井室盖板预制、安 装的工程量并确定套用的定额子目。 【解】由图8.14可知每块井顶板砼体积=0.197m3
井室盖板预制的工程量=0.197×3=0.59m3
套用定额子目：[6-697]
井室盖板安装的工程量=0.197×3=0.59m3
6、铸铁井盖、座的安装

工程量=铸铁井盖、座的套数 套用定额：铸铁井盖、座的安装[6-626]
【例题】计算P241页图8.6，Y149、Y150、Y151铸铁井盖、座安装的工程 量并确定套用的定额子目。 【解】工程量=3套 套用定额子目：[6-626]
