液压传动的基本原理与组成教学设计参赛类别：信息化课堂教学比赛参赛教师：一、教材分析《液压传动与气动技术》是机械类相关专业一门重要的专业技术基础课程。
它介于机械和电子技术之间，同时又包含了机械和电子的有关内容，将传动与控制有机的结合的一门学科。
“液压传动的基本原理与组成”是第一章第一节的内容，也是本门课程的入门知识。
液压千斤顶既是简单的液压传动装置，又是液压传动原理应用的典型设备，通过学习液压千斤顶的原理和操作方法，对学生学习和理解“液压传动的基本原理和组成”提供了一个很好的载体，通过本节课的学习，为后续课程打下了良好的基础。
二、学情分析《液压传动与气动技术》这门课程与生产生活关系密切，学生缺乏相关的感性知识和实践经验，教师教学困难，学生学习起来枯燥乏味、没有兴趣，因此在教学过程中通过典型的液压元件来讲解，增加学生的直观性，操作性，提高学生学习的积极性。
三、教学目标教学过程中我们不仅要传授学生知识，更重要的是我们还要培养学生学习和动手操作的能力，让学生在学知识的过程中也学会如何做人做事，因此我将本节课的教学目标制定如下：1、知识目标：（1）掌握液压千斤顶的结构、工作原理和操作方法；（2）理解液压传动的基本原理；（3）掌握液压传动系统的组成。
2、技能目标：（1）能够熟练的操作液压千斤顶。
（2）正确的使用液压千斤顶更换轮胎。
（3）在小组讨论中提高学生自主学习、合作探究能力。
3、情感目标：培养学生的团结合作精神、创新的能力和认真严谨的学习态度，增强团队协作能力及创新意识。
四、教学方法1、采用任务驱动法、导学法、直观演示法，同时辅助其它教学法，以提高学生的学习兴趣，增强学生的感性认识，帮助学生更好的理解相关知识。
2、采用教师引导下的学习模式，运用多媒体演示法、引导法、讨论法、讲解法、练习法等多种教学方法，以自主、合作、探究的学习方式，引导学生主动参与，勤于思考。
3、在教学过程阶段，运用提问法、直观法、师生互动法，通过课件视频演示，把书本知识化抽象为形象，化繁杂为简单，从而达到传授学生知识之目的。
液压传动工作原理
液压传动是利用液体传递能量的一种传动方式，它通过液压油在封闭的管路中传递压力，从而实现机械运动。
液压传动具有结构简单、传动平稳、传动效率高等优点，因此在工程机械、冶金设备、船舶、航空航天等领域得到广泛应用。
液压传动的工作原理主要包括液压油的压力传递、液压缸的工作原理和液压泵的工作原理。
首先，液压传动的工作原理是基于液压油的压力传递。
当液压泵启动时，液压油被抽入油箱，形成一定的压力。
通过管道连接，液压油的压力可以传递到需要进行动力传递的液压执行元件上，从而驱动液压缸或液压马达进行工作。
其次，液压缸是液压传动中的重要执行元件，它的工作原理是利用液压油的压力来推动活塞进行直线运动。
当液压油进入液压缸的一侧时，液压缸的活塞受到液压油的压力作用而向另一侧运动，从而驱动相关机械装置进行工作。
最后，液压泵作为液压传动系统中的动力源，其工作原理是通过机械装置将液压油从油箱中抽入，并形成一定的压力，然后将压力传递到液压系统中。
液压泵的工作原理决定了液压传动系统的工作效率和稳定性。
总的来说，液压传动工作原理是基于液压油的压力传递和液压执行元件的工作原理，通过液压泵将液压油的压力传递到需要进行动力传递的元件上，从而实现机械运动。
液压传动系统的工作原理决定了其在工程机械、冶金设备、船舶、航空航天等领域的广泛应用，具有重要的意义和价值。
《机械基础》之液压传动课教案授课班级:04综高(2) 授课时间:45分钟授课教师:张平组织教学（2分钟）：1、学生按时进入课室，师生互相问候。
2、检查学生出勤、装束、精神状态情况。
3、宣布本次课题的内容及任务。
教学过程：一、复习有关内容（5分钟）：1、教学过程：一、复习导入1、流量：单位时间内流过管路或液压缸某一截面的油液体积称为流量，用qv表示。
qv=V/t单位：m3/s实用单位：L/min换算关系为1m3/s=6×104L/min1L/min=1/6×104 m3/s2、流速：油液通过管路或液压缸的平均流速V=qv/A由此得出：（1）、活塞的运动速度仅与活塞的有效面积和流入液压缸中油液的流量有关，与油液的压力无关。
（2）、活塞的有效作用面积一定时，活塞的运动速度决定于流入液压缸中的油液的流量，改变流量就能改变运动速度。
3、液流连续性原理：理想液体在无分支管路中作稳定流动时，通过每一截面的流量相等。
即A1V1=A2V24、压力：油液单位面积上承受的作用力称为压强，工程上称为压力。
符号为，单位为三、学生的学习状况分析1、有利于学生掌握的一面：该节知识点是上一节知识点的延续和发展，与上一节知识点关系极为密切，学生在课前预习的基础上通过教师的讲析与点拨，本节知识点能够正确理解并能迅速掌握。
2、不有利于学生掌握的一面：由于液压系统油液的运动均在密封空间进行，学生缺少必要的能帮助理解的感性知识，同时影响压力损失、能量损失的因素很多，精确计算较为复杂，通常采用近似方法进行计算，因而给本节知识的进一步理解与掌握带来一定的困难。
四、学法指导1、课前预习：熟读教材、理解概念、理清知识点。
2、认真听课：上课注意老师对重点、难点知识点的讲解，借助于辅助的教学手段和方法，加深对本节知识点的理解与掌握。
3、课后复习，适当作业：课后再精读教材，学会归纳总结，并在此基础上适当练习、作业，以进一步加深巩固对知识点的进一步理解。
机械基础液压传动教案机械基础液压传动教案1一、教材分析⒈教材的地位《液压与气压传动》是机械设计制造及其自动化专业的一门主干专业基础课，对从事机械工程的人员来说是一门必不可少的知识，能直接应用于工程实际，解决工程实际问题，同样，对作为职业学校专业课教师来说，本课程也是为机床、工艺、自动化等一些专业课必备的技术基础课。
⒉课程分析培养学生专业必备基本素质;提高学生解决问题的能力。
⒊教学目标认知目标：①掌握各类液压元件的功用、工作原理、性能和用途。
②掌握典型回路的组成、工作原理。
③掌握气压传动的基本原理,了解气动传动的应用。
能力目标：①辨别和说出有液压系统的各零部件的名称和功用。
②通过系统图能分析整个液压系统的工作过程和工作原理。
③通过实验学会使用简单的液压实验台和基本测试方法，能独立进行简单的实验，能处理实验数据和编写实验报告。
④通过习题培养分析能力和运算能力，巩固和加深对理论的理解，并了解理论和实验的关系。
⒋教学资源选用教材：《液压与气压传动》主编：许福玲机械工业出版社⒌学情分析优势：思维较活跃，有一定的动手能力，喜欢有意思的具体问题劣势：思考问题缺乏严密性，学习自信心不够。
理论知识有限，不能很好的将前后所学知识串联起来综合运用。
二、教学设计⒈教学方法与实践《液压与气压传动》课程的教学特点是以理论为依据，强调学习的实践性。
着重学生理论联系实践，平时多注意观察。
本节课以“诱发―――质疑―――探讨”为主线，通过“提出问题――理论推导――分析讨论――归纳总结”的程序，自然过渡到知识的应用和练习，实现对每个知识点的认识、理解和记忆。
?讲授法：注重师生互动，采用讲与问结合的方法 ?直观性教学：充分调动学生的积极性 ?讨论法：突出本课程的教学特点⒉学习方法?使用多媒体课件使学生形成感性认识，将过去传统的、静态的书本教材形式转变为由文本、图形图像、视频、动画等构成的动态教材，多感官的参与活动对于学生知识掌握，能力形成都有很大的促进。
流量：单位时间内流过通流截面的液体的体积。
平均流速：单位时间内单位面积上流过通流截面的液体体积。
3.液体流动连续性原理液体在密封管道内作恒定流动时，设液体不可压缩，则单位时间内流过任意截面的质量相等。
液压传动的原理、特点，联想到四两拨千斤；通过管路将液压元件组成一个系统，让学生考虑到不同的元件有不同的分工,教学过程教学方法与手段教学过程教学方法与手段泄）。
4.压力继电器5.流量控制阀6.液压辅助元件四、思政元素从液压阀中密封的重要性，介绍港珠澳跨海大大桥的建设及大国工匠管延安的事迹。
每个大工程背后，都有一批执著、坚守、一丝不苟、精益求精的大国工匠，托起了一个个响一、方向控制回路1换向回路(1)电磁换向阀组成的换向回路电磁换向阀组成的投向回路⑵液动换向阀组成的换向回路2,锁紧回路图&42液压锁紧回路二、压力控制回路1.调压回路功能：调定或限制液压系统最高压力⑴单级调压回路⑵多级调压回路2.减压回路功能：使系统某一支路的压力低于系统的调定的工作压力。
⑴单向减压回路⑵二级减压回路3.增压回路4.卸荷问路卸荷回路是在执行元件不需保压时，不启停液压泵而达到卸荷的目的。
(1)换向阀中位机能的卸荷回路⑵溢流阀的卸荷回路三、速度控制回路三、重点难点教学重点1掌握简单的液压控制回路教学难点1.试读分析液压回路四、思政元素液压控制回路的多样化，联想到解决事情的手段的多样化五、教学设计教学过程教学方法与手段环节1：课前准备1.学生课前PPT预习讲授2.学习通预习习题的发布二、教学内容典型控制回路02三、速度控制回路速度控制回路用于控制执行元件的运动速度。
速度控制回路包括调节执行元件工作行程的调速回路和快速运动回路。
1.调速［1］路⑴节流调速回路节流调速回路是将节流阀串联在液压泵与液压缸之间，控制进入液压缸的流量。
①进油节流调速回路②出油节流调速回路③旁油节流调速回路。

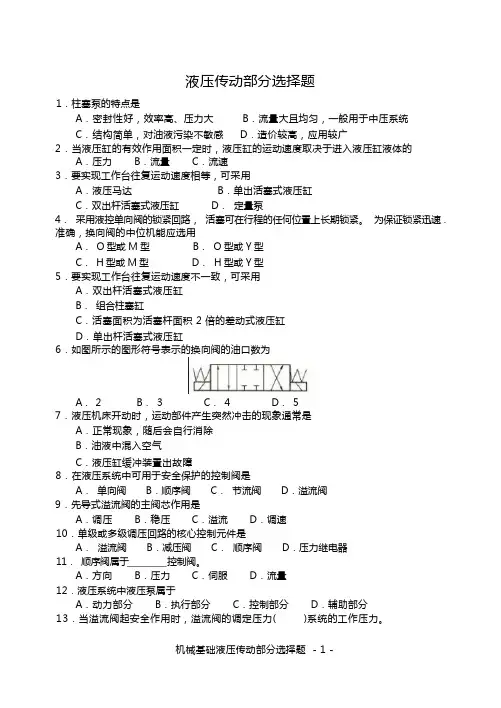

液压传动部分选择题1．柱塞泵的特点是A．密封性好，效率高、压力大 B．流量大且均匀，一般用于中压系统C．结构简单，对油液污染不敏感 D．造价较高，应用较广2．当液压缸的有效作用面积一定时，液压缸的运动速度取决于进入液压缸液体的A．压力 B．流量 C．流速3．要实现工作台往复运动速度相等，可采用A．液压马达 B．单出活塞式液压缸C．双出杆活塞式液压缸 D．定量泵4．采用液控单向阀的锁紧回路，活塞可在行程的任何位置上长期锁紧。
