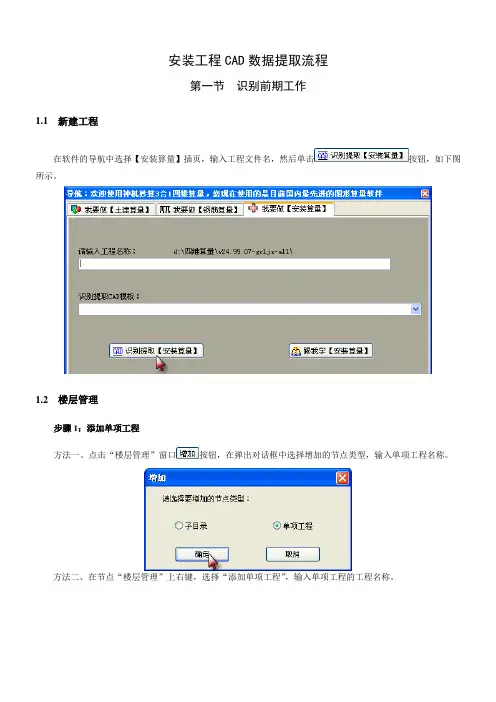

安装工程CAD数据提取流程第一节识别前期工作1.1 新建工程在软件的导航中选择【安装算量】插页，输入工程文件名，然后单击按钮，如下图所示。
1.2 楼层管理步骤1：添加单项工程方法一、点击“楼层管理”窗口按钮，在弹出对话框中选择增加的节点类型，输入单项工程名称。
方法二、在节点“楼层管理”上右键，选择“添加单项工程”，输入单项工程的工程名称。
步骤2：添加楼层信息依据工程实际，添加具体楼层，在表格中修改相关的楼层标高、楼层类型、砼标号等信息，确认。
1.3 插入图纸在“图纸”上右键，选择“插入CAD图纸”，在弹出对话框中，可采用“Ctrl+左键”的方式选中工程涉及的所有图纸，确认打开。
1.4 添加楼层构件选中需要识别的构件，右键选择“添加楼层构件”；在弹出对话框中，勾选构件所在楼层，选择关联图纸，确认，图纸即显示在窗口的视图区中。
1.5 识别准备步骤1：点击按钮，在视图区框选所需的工作区域，右键“保存工作区域”；步骤2：点击按钮，在视图区选择确定的原点，便于工程的刷构件工作；步骤3：点击按钮，在视图区选中两点，测量两点间的距离，如与图纸中原标注一致，则完成准备工作；如与标注不一致，点击按钮，在弹出对话框中输入正确的图纸比例，即完成了识别前的准备工作。
第二节识别电气工程2.1 识别电气设备2.1.1 识别含标注的电气设备步骤1：选择构件工具栏“图块/ 批量识别（区别块边标注）”命令；步骤2：在弹出的构件定义窗口中，选择构件类型，新建具体构件，定义构件属性；步骤3：在视图区选中构件及标注，软件自动完成该构件的识别。
（注：识别后的构件显示为蓝色）实例：识别含标注K的壁挂空调插座2.1.2 识别不含标注的电气设备步骤1：选择构件工具栏“图块/ 批量识别”命令；步骤2：在弹出的构件定义窗口中，选择构件类型，新建具体构件，定义构件属性；步骤3：在视图区选中相应构件，软件自动完成该构件的识别。
实例：识别无标注的普通插座2.1.3 识别非图块的电气设备对于非图块的电气设备，首先需要制作图块，再进行批量识别。
第1篇一、项目背景某住宅小区地下车库，建筑面积为10000平方米，采用框架结构，共分为三层，每层设有电梯间、消防通道、设备间等。
地下车库安装工程包括消防喷淋系统、火灾报警系统、监控系统、照明系统、给排水系统等。
本实例将以消防喷淋系统和火灾报警系统为例，进行安装工程量的计算。
二、消防喷淋系统安装工程量计算1. 工程量计算依据（1）国家现行消防规范、标准；（2）设计图纸；（3）施工方案。
2. 工程量计算方法（1）消防喷淋头安装消防喷淋头安装工程量计算公式为：消防喷淋头安装工程量 = 喷淋头数量× 单位工程量。
（2）消防喷淋管道安装消防喷淋管道安装工程量计算公式为：消防喷淋管道安装工程量 = 管道长度× 单位工程量。
（3）消防喷淋附件安装消防喷淋附件安装工程量计算公式为：消防喷淋附件安装工程量 = 附件数量× 单位工程量。
3. 工程量计算实例（1）消防喷淋头安装根据设计图纸，地下车库共需安装消防喷淋头500个，单位工程量为0.5，则消防喷淋头安装工程量为：消防喷淋头安装工程量= 500 × 0.5 = 250（平方米）（2）消防喷淋管道安装根据设计图纸，地下车库消防喷淋管道总长度为5000米，单位工程量为0.2，则消防喷淋管道安装工程量为：消防喷淋管道安装工程量= 5000 × 0.2 = 1000（平方米）（3）消防喷淋附件安装根据设计图纸，地下车库消防喷淋附件共需安装50套，单位工程量为0.3，则消防喷淋附件安装工程量为：消防喷淋附件安装工程量= 50 × 0.3 = 15（平方米）4. 消防喷淋系统安装工程量汇总消防喷淋系统安装工程量汇总如下：（1）消防喷淋头安装：250平方米；（2）消防喷淋管道安装：1000平方米；（3）消防喷淋附件安装：15平方米。
三、火灾报警系统安装工程量计算1. 工程量计算依据（1）国家现行消防规范、标准；（2）设计图纸；（3）施工方案。
金格安装算量软件电气安装工程图形算量实例与技巧编写:胡方珍金三元格软件工作室2010.12前言电气安装算量是一项非常繁锁的工作，不同的工程特点不同,只有采用相对应计算方法，才能达到事半功倍的效果。
如对于比较规则，回路不是很复杂的住宅类建筑，用图层复制的方法，比较方便；对于回路比较复杂的厂房，采用统一识别,再进行分层的方法，更加有效.这里通过几个实例，介绍如何用金格安装算量软件，进行电气安装算量计算。
实例一：18层住宅强电算量该工程有地下二层,5——16层为标准层,CAD文档分为了系统图和电气施工图.施工图包含在同一个CAD文档中。
由于图形不是很复杂，所以图层采用虚拟分层，根据回路不是很复杂的特点,采用图层复制的方法算量。
（一),倒入CAD系统图点击窗口下部图类菜单中的“导入底图"菜单项, 选择要导入的CAD文档.见下图.导入图形后，点击下部的图层按钮,修改图层名。
（二),对施工图进行虚拟分层“虚拟分层”是在不同的算量图层，用同一个CAD底图，只是用图框标出相应的施工图所在的区域，在点击“CAD图形全显”按钮时,将移到当前图层的位置。
“虚拟分层"可以节省盘中的存储空间.虚拟分层的操作步骤如下：1）,选择一个分层用鼠标左键点击下部的“层名”栏，选择一个新的分层.2），将已倒入的CAD图,设置为当前分层的底图3）,设置工程图虚拟分层在点击了“工程图分层”菜单后，在操作界面中将“只改图框"设为选中,点击“确认”按钮，并在图中“框选"分层图.在设置完图形分层后，点击“全显”按钮，图形将自动定位显示出所选定的图形区。
4），修改分层名称修改分层名称，可以直接双击图框中的说明文字，然后在弹出的属性窗口中，点击“复制文字”按钮,接下来就点击下部的“图层设置”按钮，在图层参数窗口中，点击“名称”一栏，就可以提取名称文字了。
如果不直接从图中提取图层说明，直接输入也是可以的。
5）, 增加新的层在新建工程时，系统默认设置了一些基本层，要增加层时，可点击下部的“改层参数”按钮,在操作界面中将“建新层”设为选中后,点击“添加新层”按钮,就可以增加新的层了.（三), 建回路及配管线组件表电气工程的核心是“回路”，所以在建电气回路表时，要尽可能的详细.在金格安装算量中，回路和配管线组件表,是可以一同创建的。
