安装算量,你的算量好工具

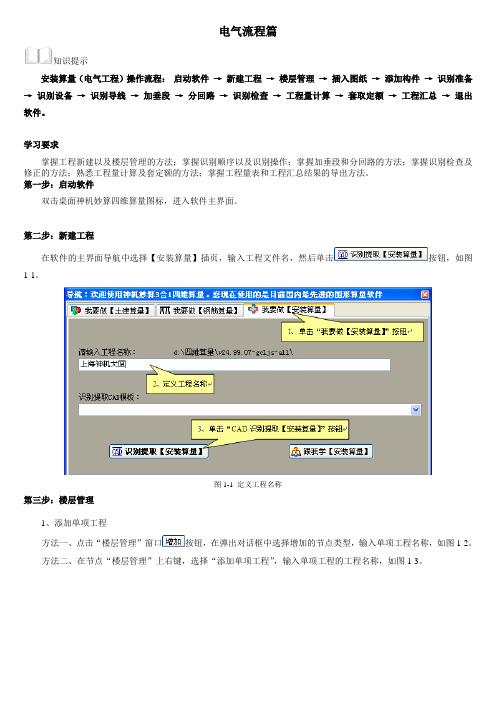

电气流程篇知识提示安装算量（电气工程）操作流程：启动软件→新建工程→楼层管理→插入图纸→添加构件→识别准备→识别设备→识别导线→加垂段→分回路→识别检查→工程量计算→套取定额→工程汇总→退出软件。

学习要求掌握工程新建以及楼层管理的方法；掌握识别顺序以及识别操作；掌握加垂段和分回路的方法；掌握识别检查及修正的方法；熟悉工程量计算及套定额的方法；掌握工程量表和工程汇总结果的导出方法。

第一步：启动软件双击桌面神机妙算四维算量图标，进入软件主界面。

第二步：新建工程在软件的主界面导航中选择【安装算量】插页，输入工程文件名，然后单击按钮，如图1-1。

图1-1 定义工程名称第三步：楼层管理1、添加单项工程方法一、点击“楼层管理”窗口按钮，在弹出对话框中选择增加的节点类型，输入单项工程名称，如图1-2。

方法二、在节点“楼层管理”上右键，选择“添加单项工程”，输入单项工程的工程名称，如图1-3。

图1-2 增加节点图1-3 添加单项工程2、添加楼层信息依据工程实际，添加具体楼层，在表格中修改相关的楼层标高、楼层类型、砼标号等信息，如图1-4。

图1-4 添加楼层信息第四步：插入图纸在“图纸”上右键，选择“插入CAD图纸”，在弹出对话框中，可采用“Ctrl+左键”的方式选中工程涉及的所有图纸，确认打开，如图1-5。

图1-5 插入CAD图纸第五步：添加楼层构件选中需要识别的构件，右键选择“添加楼层构件”；在弹出对话框中，勾选构件所在楼层，选择关联图纸，确认，图纸即显示在窗口的视图区中，如图1-6。

图1-6 添加楼层构件第六步：识别准备步骤1：点击按钮，在视图区框选所需的工作区域，右键“保存工作区域”；步骤2：点击按钮，在视图区选择确定的原点，便于工程的刷构件工作；步骤3：点击按钮，在视图区选中两点，测量两点间的距离，如与图纸中原标注一致，则完成准备工作；如与标注不一致，点击按钮，在弹出对话框中输入正确的图纸比例，即完成了识别前的准备工作。

第一，咱们那个软件是造价算量软件，咱们要明白那个软件是干什么的，有什么特点，怎么操作，怎么去熟练运用，做到准确计价算量。

在安装进程中，咱们要紧分为三个大类:一：数个数（预备的去计算一项工程中设备的个数）二：量长度（量取工程中电线回路中配管，配线，和给排水工程中的管的算量和市政园林部份工业管道，下水道安装管的算量）三：区分规格（所有的工程中，任何设备与管线，都不可能全数是一种类型，因此需要去别离去区分出设备和管，线的类型，在别离去量取，并准确计算。

）关于客户，面对到的一些问题及操作可能有所不懂，那个地址咱们做一个小演示，操作一次那个算量软件。

照明电器第一，咱们新建一个工程，导入一张电气图纸，如图1：（图1）图纸中红色框选为新建工程的新建按钮，点击新建一个工程。

能够看见咱们软件是默以为4个单位工程，这4个单位工程主若是为大伙儿罗列个总像，固然名称也是能够自己去重命名的。

如图2（图2）进入软件，咱们需要干什么？红色框为调图按钮。

选中后找到自己机子保留图纸的位置。

双击打开。

会弹出一个底图属性编辑框，咱们需要选择。

选择专业上，必然要选择正确，不然进入软件后在参考项目和计算规那么上不一样。

打开图纸后，咱们看见了咱们的电子图纸。

点一下全图显示，那么所调入的图纸就依照比例给完整的显示出来、若是需要单独算其中一张，就用该按钮前面2位的那个按钮，是区域处置。

要处置哪张，就用那个按钮框选哪张图。

其他不需要处置的就自动的隐藏了。

（要显示出来隐藏的图纸，在图纸上点右键，底图处置把隐藏的图纸显示出来、）当咱们看见咱们最原始的电子图纸以后。

咱们需要注意什么？第一：直观的去清楚咱们所做的项目的工作量大小；第二：查看平面图上能给咱们提供的有效的信息（例如：序言，说明，注，等字眼的文字，以避免走入误区）第三：整理图纸。

第四：查看该电子图是不是有图例设备表，（因为在有设备表的情形下，咱们软件提取设备能够直接进行提取）。

清楚设备表中所标注的意思，明白该图纸有哪些设备，设备在什么地址安装，敷设方式等。

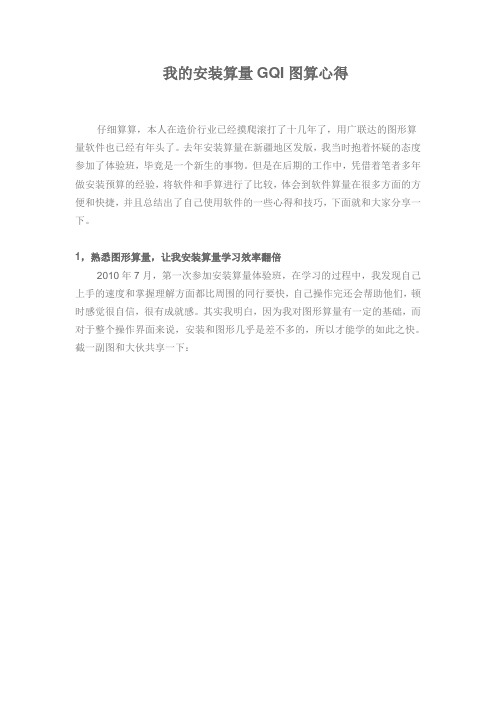

我的安装算量GQI图算心得仔细算算，本人在造价行业已经摸爬滚打了十几年了，用广联达的图形算量软件也已经有年头了。

去年安装算量在新疆地区发版，我当时抱着怀疑的态度参加了体验班，毕竟是一个新生的事物。

但是在后期的工作中，凭借着笔者多年做安装预算的经验，将软件和手算进行了比较，体会到软件算量在很多方面的方便和快捷，并且总结出了自己使用软件的一些心得和技巧，下面就和大家分享一下。

1，熟悉图形算量，让我安装算量学习效率翻倍2010年7月，第一次参加安装算量体验班，在学习的过程中，我发现自己上手的速度和掌握理解方面都比周围的同行要快，自己操作完还会帮助他们，顿时感觉很自信，很有成就感。

其实我明白，因为我对图形算量有一定的基础，而对于整个操作界面来说，安装和图形几乎是差不多的，所以才能学的如此之快。

截一副图和大伙共享一下：2．磨刀不误砍柴工，善于思考、发现和总结一个新生事物出现，人们都会有好奇的心理，所以一般人一上来就开始着手操作，想亲手实践一下软件到底是怎么实现的。

其实这是一种不可取的行为。

这样很容易走入误区。

对软件认知不足，会导致有些功能我们操作了很久才成功，对此我们可能会对软件产生恐惧的心理，这对于我们后期的工作是十分不利的。

所以，首先，我们要找到一个切入点。

从我们最疑惑，最基础的地方入手。

1）软件究竟是怎么算量的？【图例识别】，我相信大家只要用过安装算量，肯定用过这个功能，选择一个吸顶灯的图例，一层里所有的吸顶灯都数出来了。

其实软件是根据外形，只要外形一致，那么软件就会在整个CAD图里自动的搜索，捕捉，自动定位相同的图例。

最终汇总出全部数量。

在计算的准确度而言，软件还是非常智能的。

2）为什么在软件里面要先算设备的量，再算管线的量呢？软件的思路是先算设备再算管线，如果你刚上手软件一定会感到疑惑，我手算的时候通常都是先算管线，统计回路，然后再统计设备的个数，为什么软件和手算的顺序相反呢？其实软件在尽量保证手算思路的前提下，会考虑整体的效率问题。

安装算量电线预留长度计算规则安装电线，尤其是算量的时候，得先来一趟“预留长度”的小课堂。

大家可别小看这个步骤哦，搞不好后面可就得追悔莫及，真是让人哭笑不得。

今天就跟大家聊聊，怎样科学地算好电线的预留长度，确保安装顺利，心里也踏实。

1. 为啥要预留长度？1.1 省心省力首先，预留长度就像给自己留一条后路，不至于在安装的时候捉襟见肘。

试想一下，如果你装好后发现电线不够用，那真是让人心急如焚呀，像是赶上了高峰期的公交车，挤得满满当当，没个出路。

预留长度让你在安装时心里有底，能悠然自得。

1.2 灵活调整其次，预留长度也能让你在后续调整的时候更加灵活。

家里装修总有些不可预知的变动，像是水管突然要改个方向，或者插座的数量又翻倍了。

这个时候，电线多预留一点，完全能让你应对自如，真是“心中有数，行走自如”嘛。

2. 计算预留长度的小技巧2.1 明确需求在计算之前，咱得先明确需求。

想清楚家里的电器都要摆在哪里，插座数量、位置都得搞清楚。

就像买衣服得试穿一样，电线的长度也得合身！量一下墙壁的长度、高度，再加上各种电器的布线需求，心里才有个谱。

2.2 公式帮忙接下来，咱们就可以用公式来帮忙了！简单来说，预留长度可以用以下公式：。

预留长度 = 安装长度 + 余量这个“余量”就像是给生活留的余地，通常情况下，建议多预留10%到20%。

当然，具体的比例还得看电线的走向、拐角等复杂情况，得有点儿灵活性，不然就像是一个死板的人，没人愿意跟你一起玩。

3. 实际操作中的注意事项3.1 材料质量在购买电线的时候，质量是绝对不能马虎的。

劣质电线就像是虚有其表的华丽包装，里面的东西却让人捏了一把冷汗，谁也不想装上后再出问题。

选择那些知名品牌的电线，虽然价格稍贵，但心里踏实，毕竟安全第一。

3.2 安装规范还有，在安装的时候，规范操作是关键。

电线的铺设要遵循一定的原则，避免交叉重叠，也不要随意捆扎，这样不仅影响美观，更可能影响到电流的传导。

要知道，电线就像一位优雅的舞者，需要有足够的空间施展她的舞姿！4. 结束语所以，安装算量电线预留长度，真不是一件小事。

广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础～消防专业的识别与计算可谓是小菜一碟～之前繁杂的喷头的数取只需要轻轻一按～便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下～不论是标准设计图还是按照危险等级设计的非标准图～利用我们的“标识识别”和“自动识别”便可以轻松搞定。

分图的操作和基础的操作在这里就不做赘述了～直接进入正题开始“轻轻一按～轻松识别～喷头数量全知道”。

喷头数量的识别---“轻轻一按～数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认～喷头数量全知道喷头数量的识别我相信大家都没有问题了。

2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能～对于喷淋系统同样适用～相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习～这部分都没有问题了。

重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,～快速实现我们图纸中喷淋支管的识别与计算。

2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线～右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处～点击按钮～弹出新建构件对话框～点击“确认”～结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25～需要注意的短立管指的是与喷头相连的那段竖直段小管～一般均为DN25, 识别结果如下图所示～所有标注有DN25的管道均可以被识别依次识别各种规格的管道～整张图很快便可以识别完。

需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候～每一道管道在图纸上都标注了规格型号～我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕～这样可以减少我们定义构件的时间～从而节约大家的计算时间。

一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择)，导出选中的CAD图二、识别主要材料表6、点一下导航栏的配电箱柜7、点CAD操作设置—-—材料表识别8、左键框选要识别的主要材料，右键确认9、识别设备的名称，规格型号，距地高度，对应构件，对应楼层10、把空行，空列删除，点确认即可三、识别照明灯具,配电箱柜11、标识识别12、图例识别完以后点右键确认13、识别错了怎么办??-——---—批量选择（F3），选择你识别错的构件，右键删除即可。

14、先识别复杂的构件，再识别简单的15、先识别带标识的,再识别不带标识的四、识别管线16、有标识的先识别带标识的-回路标识识别17、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。

五、桥架18、新建一个工程，导入首层弱电平面图19、点一下导航栏的智控弱电—电缆导管20、再用选择识别-——选中需要识别的桥架选的时候选中,中间那根线进行识别21、识别管线22、设置起点23、汇总计算24、查看工程量25、布置立管六、先识别卫生器具，再识别管道,最后识别阀门法兰26、图例识别卫生器具27、选择识别管道28、图例识别阀门法兰29、选择识别立管30、延伸水平管31、识别管道上面的附件,如阀门,用图例识别32、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调33、先识别风管，在识别通头——-—识别风管，可以采用自动识别、选择识别34、在识别风管上面的风管部件如：风口—--—识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防35、先识别喷头———采用图例识别36、在识别管道———有标识的采用标识识别没有标识的时候采用自动识别37、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好,这样可以提高速度。

38、很多情况下是没有带标识的，这个时候可以采用自动识别—-—自动识别也是先一个个新建好5、CAD操作设置—-—只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识)即可。

安装算量软件对比与分析随着科技的发展，各行各业对于数据处理需求的增加，安装算量软件成为了一种必要的选择。

然而，市场上存在各种各样的安装算量软件，它们各有特点和功能。

本文将对几种常见的安装算量软件进行对比与分析，以帮助读者选择适合自己需求的软件。

一、MATLABMATLAB是一种强大的数学计算和编程环境，广泛应用于科学、工程和金融等领域。

它具备丰富的算法库和函数，支持多种数据处理操作。

MATLAB的安装相对简单，只需下载安装包并按照指示进行即可。

它的界面友好、操作便捷，适用于中小型数据处理任务。

然而，MATLAB的商业授权费用较高，对于学生和小规模公司来说可能会存在一定的经济压力。

二、R语言R语言是一种开源的统计分析软件，具备强大的数据处理和可视化功能。

它的安装也相对简单，只需下载安装包并按照指示进行即可。

R 语言拥有庞大的用户社区和丰富的扩展包，可以满足各种复杂的数据分析需求。

同时，R语言支持自定义函数和脚本的编写，可以根据实际需求进行灵活扩展。

然而，R语言的学习曲线相对陡峭，对于初学者来说可能会存在一定的难度。

三、PythonPython是一种通用的编程语言，也可以用于数据处理和分析。

Python拥有丰富的第三方库和模块，如NumPy、Pandas和SciPy等，可以实现各种复杂的数据操作和分析任务。

Python的安装相对简单，只需下载安装包并按照指示进行即可。

Python具有较为友好的生态系统和广泛的应用场景，适合从事大规模数据处理和机器学习等领域的人员。

然而，Python的可视化功能相对较弱，需要借助其他库或工具来实现。

四、ExcelExcel是微软公司推出的一种电子制表软件，它不仅可以用于数据的存储和整理，还可以进行简单的数据处理操作。

Excel的安装非常简单，几乎所有的电脑都预装有该软件。

对于简单的数据分析任务，Excel是一种非常方便的工具。

然而，Excel适用于小规模的数据处理，对于大规模的数据分析任务来说可能效率较低且功能受限。

1.解决了用途项添加时候最后一个文字丢失的情况。

2.拆分工程量功能。

操作说明：第一步选中已添加测量图元。

第二步3.解决了双喷淋头的问题操作说明：识别后，把双喷头处的立管的“L”变量设置为2，然后重新识别即可。

4.通风快速布线可以区分规格。

操作说明：操作时候要选中平行边、选中文字及文字下面的横线。

5.画定长线功能操作说明：数据从立管输入框中提取，如果重新输入需要再右键选择“画定长线功能”。

6.解决了Shift键画直线的问题。

7.解决了数据区在编辑状态下修改数据时候表格数据行不在原位置的问题。

8.汇总表增加对汇总数据进行过滤功能操作说明：在汇总表菜单上选，在弹出的对话框上设置过滤条件9.汇总表增加对所有数据进行汇总（主要用在用户启用过滤后想切换到所有数据进行汇总）操作说明：10.桥架两点布线增加进出线标志，这样解决了重复线段选中支路时候多选的问题，这个功能可以结合查同组功能一起用。

布线后的显示状态：11.修改了选中测量图元时，文字显示为实线，这样视觉更清晰。

12.过滤功能增加可以一个项目多项过滤功能。

举例：过滤部位，需要勾选多项过滤功能，并且在部位上输入部位数据，中间用“;”作为分隔符，例如“一层;二层”，这样过滤时候会把部位是一层和二层的过滤出来。

13.文字提取到部位、系统、支路、用途等功能做了优化说明：选中多个文字，这些文字也会被提取到相应的下拉菜单中，并记录下来。

文字提取到名称功能也做了优化，如果选中多个文字提取到名称项时候，这些文字会提取到已添加数据中。

14.增加电气系统布线时候，可以从系统图上提取支路、配管规格、配线规格到系统快速布线工程量数据表中的功能。

说明：重置按钮是把上表中的数据按分隔符拆分到下表中添加按钮是把下表中内容添加到按系统布线对话框的工程量数据表中15.解决了表格显示时候单元格复制粘贴的问题，可以单选或框选单元格进行复制粘贴，CTRL+C 是复制CTRL+V 是粘贴，现在不需要双击进入复制，直接选中复制粘贴即可。

广联达安装算量教程广联达是一款专业的建筑信息模型软件，常用于建筑设计、施工图制作和成本估算等工作。

对于初学者来说，广联达的安装可能会有一定的困难。

本文将为大家提供一个通俗易懂、清晰明了的广联达安装算量教程，帮助大家轻松完成安装。

第一步：准备工作第二步：运行安装程序双击打开广联达的安装程序，这将启动安装向导。

首先，你需要选择安装类型，一般有“Typical”和“Custom”两种选择。

如果你对广联达的安装不太了解，建议选择“Typical”，这样会将所有必需的组件都安装在你的电脑上。

如果你更熟悉广联达的安装过程，并且只想选择安装一些特定的组件，可以选择“Custom”。

第三步：接受许可协议在安装向导的下一步，你需要接受广联达的许可协议。

阅读相关条款，并勾选“我接受许可协议”选项，然后点击“下一步”。

第四步：选择安装位置在接下来的步骤中，你需要选择广联达的安装位置。

一般情况下，系统会默认选择一个适合的位置，你可以根据需要修改安装位置。

建议选择一个较为简单且易于访问的位置，这样方便以后的维护和更新。

第五步：选择语言在安装向导的下一步，你需要选择广联达的界面语言。

根据个人需求，选择适合的语言，然后点击“下一步”。

第六步：选择安装选项在这一步中，你需要选择需要安装的组件。

广联达的功能非常丰富，包括建模、绘图、分析、量算等等，你可以根据需要选择安装一些特定的组件，或者选择全部安装。

一般情况下，我们建议选择全部安装，以确保可以使用所有的功能。

第七步：确认安装在安装向导的下一步，你需要确认安装的配置信息，包括安装位置、组件、语言等等。

仔细检查这些信息，确保没有问题后，点击“安装”按钮开始安装。

第八步：等待安装完成安装过程可能需要一些时间，请耐心等待，不要中途关闭安装程序。

第九步：完成安装当安装程序显示安装已完成时，说明广联达已经成功安装到你的电脑上了。

点击“完成”按钮退出安装向导。

至此，广联达的安装过程已经完成。
