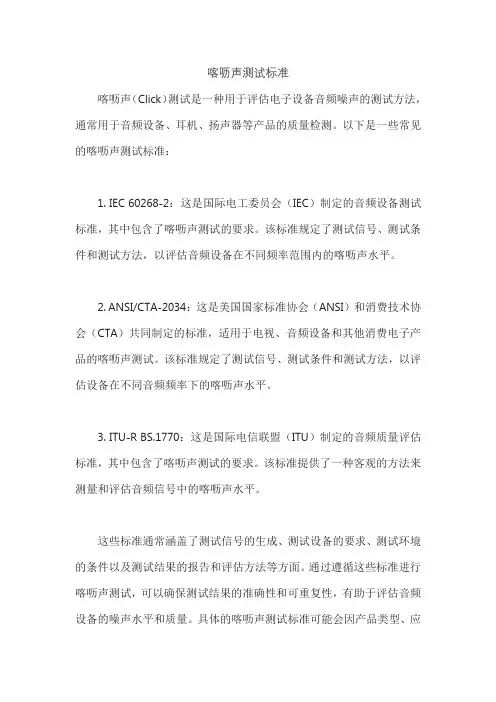

喀呖声测试标准
喀呖声（Click）测试是一种用于评估电子设备音频噪声的测试方法，通常用于音频设备、耳机、扬声器等产品的质量检测。
以下是一些常见的喀呖声测试标准：
1. IEC 60268-2：这是国际电工委员会（IEC）制定的音频设备测试标准，其中包含了喀呖声测试的要求。
该标准规定了测试信号、测试条件和测试方法，以评估音频设备在不同频率范围内的喀呖声水平。
2. ANSI/CTA-2034：这是美国国家标准协会（ANSI）和消费技术协会（CTA）共同制定的标准，适用于电视、音频设备和其他消费电子产品的喀呖声测试。
该标准规定了测试信号、测试条件和测试方法，以评估设备在不同音频频率下的喀呖声水平。
3. ITU-R BS.1770：这是国际电信联盟（ITU）制定的音频质量评估标准，其中包含了喀呖声测试的要求。
该标准提供了一种客观的方法来测量和评估音频信号中的喀呖声水平。
这些标准通常涵盖了测试信号的生成、测试设备的要求、测试环境的条件以及测试结果的报告和评估方法等方面。
通过遵循这些标准进行喀呖声测试，可以确保测试结果的准确性和可重复性，有助于评估音频设备的噪声水平和质量。
具体的喀呖声测试标准可能会因产品类型、应
用领域和地区而有所差异，因此在进行喀呖声测试时，应根据适用的标准进行选择和应用。

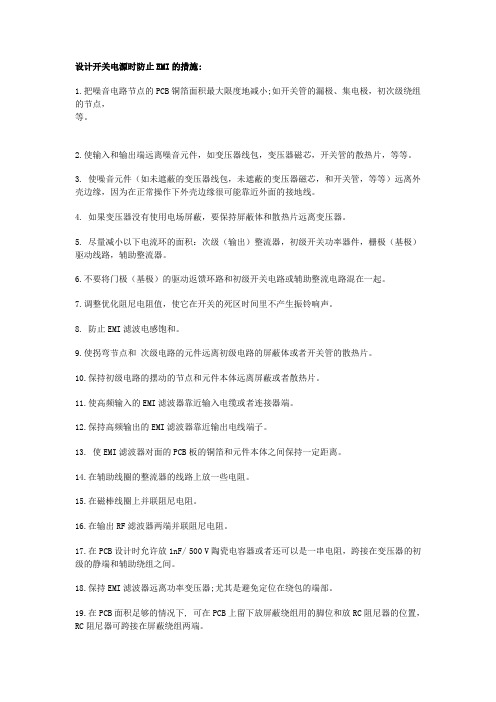

设计开关电源时防止EMI的措施:1.把噪音电路节点的PCB铜箔面积最大限度地减小;如开关管的漏极、集电极，初次级绕组的节点，等。
2.使输入和输出端远离噪音元件，如变压器线包，变压器磁芯，开关管的散热片，等等。
3. 使噪音元件（如未遮蔽的变压器线包，未遮蔽的变压器磁芯，和开关管，等等）远离外壳边缘，因为在正常操作下外壳边缘很可能靠近外面的接地线。
4. 如果变压器没有使用电场屏蔽，要保持屏蔽体和散热片远离变压器。
5. 尽量减小以下电流环的面积：次级（输出）整流器，初级开关功率器件，栅极（基极）驱动线路，辅助整流器。
6.不要将门极（基极）的驱动返馈环路和初级开关电路或辅助整流电路混在一起。
7.调整优化阻尼电阻值，使它在开关的死区时间里不产生振铃响声。
8. 防止EMI滤波电感饱和。
9.使拐弯节点和次级电路的元件远离初级电路的屏蔽体或者开关管的散热片。
10.保持初级电路的摆动的节点和元件本体远离屏蔽或者散热片。
11.使高频输入的EMI滤波器靠近输入电缆或者连接器端。
12.保持高频输出的EMI滤波器靠近输出电线端子。
13. 使EMI滤波器对面的PCB板的铜箔和元件本体之间保持一定距离。
14.在辅助线圈的整流器的线路上放一些电阻。
15.在磁棒线圈上并联阻尼电阻。
16.在输出RF滤波器两端并联阻尼电阻。
17.在PCB设计时允许放1nF/ 500 V陶瓷电容器或者还可以是一串电阻，跨接在变压器的初级的静端和辅助绕组之间。
18.保持EMI滤波器远离功率变压器;尤其是避免定位在绕包的端部。
19.在PCB面积足够的情况下, 可在PCB上留下放屏蔽绕组用的脚位和放RC阻尼器的位置，RC阻尼器可跨接在屏蔽绕组两端。
20.空间允许的话在开关功率场效应管的漏极和门极之间放一个小径向引线电容器（米勒电容， 10皮法/ 1千伏电容）。
21.空间允许的话放一个小的RC阻尼器在直流输出端。
22. 不要把AC插座与初级开关管的散热片靠在一起开关电源EMI的特点作为工作于开关状态的能量转换装置，开关电源的电压、电流变化率很高，产生的干扰强度较大；干扰源主要集中在功率开关期间以及与之相连的散热器和高平变压器，相对于数字电路干扰源的位置较为清楚；开关频率不高（从几十千赫和数兆赫兹），主要的干扰形式是传导干扰和近场干扰；而印刷线路板 (PCB)走线通常采用手工布线，具有更大的随意性，这增加了PCB分布参数的提取和近场干扰估计的难度。
电器试验工操作规程范本一、安全操作1. 应戴好防护用具，包括安全帽、安全眼镜、防护手套等；2. 在操作前应检查设备是否正常，如有异常应立即报告；3. 确保工作场所的清洁，防止杂物堆放导致安全事故；4. 操作时保持专注，不得大声喧哗或分神；5. 遵守电器操作规程，不得随意更改工作步骤或跳过任何安全流程；6. 注意电器设备的维护保养，定期检查电线电缆是否磨损或老化；7. 熟悉应急救援程序，掌握紧急状况下的应对方法；8. 禁止擅自调试设备或使用未经授权的工具。
二、操作流程1. 准备工作1.1 检查试验设备和试验样品的完整性与正常情况；1.2 确认试验所需仪器设备及周边环境是否符合要求；1.3 检查试验室供电情况，确保电压稳定；1.4 根据试验要求准备所需试验材料和辅助工具。
2. 连接试验设备2.1 在试验前，先关闭试验设备和样品的电源开关；2.2 使用专用电缆将试验设备与电源连接；2.3 确保电缆连接牢固，不得有松动或接触不良的情况。
3. 调试试验设备3.1 打开试验设备的电源开关，并确保设备工作正常；3.2 根据试验要求进行设备的调试，调整合适的参数值；3.3 在设备调试期间，注意观察设备是否存在异常或故障；3.4 如有异常，应立即停止操作并报告给上级。
4. 安装试验样品4.1 将试验样品按要求安装到试验设备上，确保安装稳固；4.2 检查试验样品与设备的连接是否可靠；4.3 对试验样品的电缆进行检查，确保无破损或接触不良的情况。
5. 开始试验5.1 在试验设备和试验样品连接正常后，可以开始进行试验；5.2 按照试验要求，设置合适的试验参数和条件；5.3 在试验过程中，及时记录试验数据和观察到的情况；5.4 如果试验过程中发现异常，应立即停止并记录；5.5 试验结束后，关闭试验设备的电源开关。
三、事故应急处理1. 电气事故1.1 如果发生电气事故，应立即切断电源；1.2 避免用手直接触摸带电的设备或导线；1.3 立即通知相关负责人并报告事故情况；1.4 按照应急处理程序进行处理，确保人员安全。
安规认证的种类和标准北美市场：cULus，cTUVus, cETLus, cCSAus，FCC(VER、DOC、ID), FDA,ICES，CEC等南美市场：IRAM，NOM等欧洲市场：GS,TUV,CE（EMC,LVD,RTTE），Demko), CB, BSI，GOST，ZIK,EZU，EVPU，等等等:EN55011 《工科医(ISM)射频设备的干扰限值和测量方法》CISPR11、GB4824EN55013 《声音和电视广播接收机及有关设备的无线电干扰特性限值和测量方法》CISPR13、GB13837EN55014-1 《家用电器、电动工具及类似器具的无线电干扰限值和测量方法》CISPR14-1 GB4343EN55015 《电气照明和类似设备的无线电干扰特性限值和测量方法》CISPR15、GB17743EN55022 《信息技术设备的无线电干扰限值和测量方法》CISPR22、GB9254EN61000-6-1《通用标准--限值和测量方法》EN61000-6-2《通用标准--GB17618EN50091-2 《UPS的EMC限制》FCC Part 15《射频设备的无线电干扰限值和测量方法》（美国）FCC Part 18《工科医类产品的干扰限值和测量方法》（美国）VCCI 日本信息技术设备EMC要求EMC检测主要项目:空间辐射(Radiation) EN55011,13,22 FCC Part 15&18,VCCI传导干扰(Conduction) EN55011,13,14-1,15,22, FCC Part15&18, VCCI喀呖声(Click) EN55014-1 功率辐射(Power Clamp)EN55013,14-1磁场辐射(Magnetic低频干扰(Low Frequency、GB/T17626.4、GB/T17626.5、GB/T17626.6、GB/T17626.8、GB/T17626.11、EN61000-3-2、EN61000-3-3统整合等一系列技术支持；从顺利通过到整机系统整合等提供一系列的技术支持。
LKGK..干式电抗器检修试验标准化作业指导书（内部实务操作指导）LKGK干式电抗器检修试验标准化作业指导书一、前言干式电抗器是一种重要的电力设备，通常应用于电力系统中。
在正确使用的情况下，干式电抗器能够有效地减少电力系统中的电磁干扰，并增加电力系统的稳定性。
然而，干式电抗器也需要定期维护和检修，以确保其正常运行。
本作业指导书旨在为电力工程师和技术人员提供一些内部实务操作指导，以保证干式电抗器的质量和可靠性。
二、作业前准备在进行干式电抗器检修和试验之前，必须进行一些准备工作，以确保整个检修和试验过程的顺利进行。
1.准备检修工具和设备。
包括隔离开关、万用表、分相电流表、振荡电路、电源等。
2.检查工具和设备是否正常工作，并保持清洁和整洁。
3.熟悉干式电抗器的结构、特性和故障原因，并准备相关的技术资料。
4.制定详细的工作计划和安全措施。
保证检修和试验过程中的安全和可靠性。
三、作业步骤以下是进行干式电抗器检修和试验的大致步骤。
1.关断电源。
在进行任何维护工作之前，必须关闭干式电抗器和所有相应的电源。
2.检查电缆和接线端子。
检查电缆和接线端子是否有松动和损坏等情况。
如果需要，则重新固定和更换。
3.检查内部绝缘。
如果干式电抗器的内部绝缘有损坏或破裂的情况，则需要更换或补充绝缘材料。
4.检查稳压电路。
进行限压开关、过压抑制器等稳压电路的检查和维护，确保其正常工作。
5.校准电路。
检查电路的相位和电压，进行必要的校正和调整。
6.进行分相电流测试。
在电源开启的情况下，利用分相电流表进行分相电流测试，确保干式电抗器的三相电流平衡和稳定性。
7.进行振荡测试。
利用振荡电路进行振荡测试，确保干式电抗器的谐振频率和稳定性。
8.进行耐压测试。
在确保所有电源关闭的情况下，利用耐压测试仪进行耐压测试，以确认干式电抗器的绝缘性能。
四、作业安全在进行干式电抗器检修和试验时必须注意作业安全，遵循以下安全措施：1.戴好必要的个人防护装备，如手套、护目镜、口罩等。

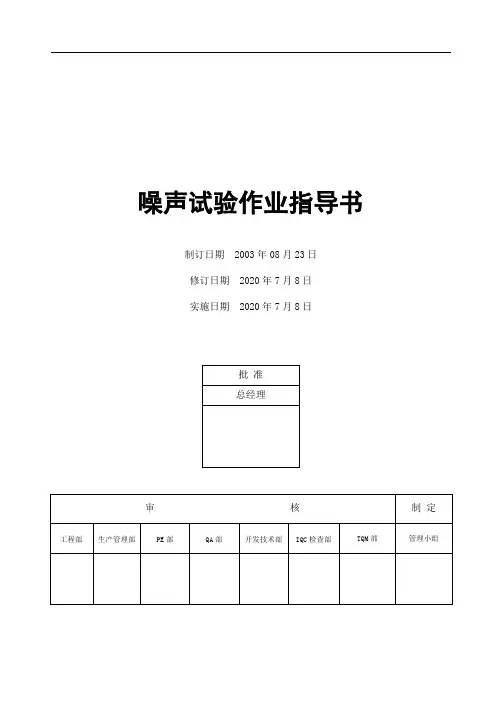

文件制修订记录1.0目的/Aim:1.1为声级计实验提供作业指导书,确保噪音的测试精度。
2.0参考文件/Reference Instruction:2.1声级计使用说明书3.0设备/材料/ Equipment/Material:3.1TES-1350A声级计(需权威计量部门定期校验并在一定的期限范围内使用) 。
4.0准备/要求/Prepare/Requirement:4.1 打开仪器后盖,装上9V电池,照电池盒上标签所示,正确装上电池。
4.2 当电池电压偏低时,显示器左下角将出现电量不足符号BT,此时应更换电池,否则将引起测量误差。
5.0安全/维护/Safety/Maintenance:5.1 除操作部分外,请勿触摸其它机件,切忌擅自拆卸和修理。
5.2 仪器应避免在下述场合存放和使用:a. 高温、潮湿以及盐、酸成份高的空气或化学气体的地方。
b. 有污水或日光直射及灰尘大的地方。
5.3 如果很长一段时间不使用仪器时,应将电池取出,以防电池腐烂而损坏仪器。
6.0操作程序/Operation Process:6.1 打开电源开关并选择适当的档位Hi或Lo。
6.2 要读取即时的噪音量请选择RESPONSE（响应）的F（FAST）快速，想获得当时的平均音量则选择S（SLOW）慢速。
6.3 如果要测量音量的最大读值可使用MAX HOLD功能:a. 将RESPONSE开关选在MAX HOLD位置。
b. 按下REST按键开始测量最大音量。
6.4 要测量以人为感受的噪音量请选择FUNCT(功能)的A加权,如要测量机器所发出的噪音则选择C加权,测量前可先选择CAL94dB自我校正一次判断仪表是否正常。
6.5 手持噪音计或将噪音计架在三角架上以麦克风距离音源约1～1.5公尺距离测量。
6.6 测量完毕后将电源开关置于POWER OFF位置。
6.7 在测量期间,若面板显示OVER,则说明测量值超过或低于该档范围,需变换测量档位重测。
电气试验作业指导书卡目录（下册）1、避雷针接地装置试验作业指导书 (1)2、避雷针接地装置试验作业指导卡 (11)3、10kV真空断路器交接试验作业指导书 (13)4、10kV真空断路器交接试验作业指导卡 (25)5、35kV真空断路器交接试验作业指导卡 (28)6、10kV真空断路器大修后试验作业指导书 (31)7、10kV真空断路器大修后试验作业指导卡 (44)8、35kV真空断路器大修后试验作业指导书 (47)9、35kV真空断路器大修后试验作业指导卡 (60)10、10kV真空断路器预防性试验作业指导书 (63)11、10kV真空断路器预防性试验作业指导卡 (75)12、35kV真空断路器预防性试验作业指导书 (79)13、35kV真空断路器预防性试验作业指导卡 (92)14、35kV多油断路器交接试验作业指导书 (95)15、35kV多油断路器交接试验作业指导卡 (111)16、35kV多油断路器大修后试验作业指导书 (115)17、35kV多油断路器大修后试验作业指导卡 (131)18、35kV多油断路器预防性试验作业指导书 (135)19、35kV多油断路器预防性试验作业指导卡 (150)20、6-10kV真空开关柜交接试验作业指导书 (153)21、6-10kV真空开关柜交接试验作业指导卡 (169)22、6-10kV真空开关柜大修后试验作业指导书 (175)23、6-10kV真空开关柜大修后试验作业指导卡 (191)24、6-10kV真空开关柜预防性试验作业指导书 (197)25、6-10kV真空开关柜预防性试验作业指导卡 (212)26、隔离开关大修试验作业指导书 (217)27、隔离开关大修试验作业指导书 (228)28、隔离开关交接试验作业指导卡 (231)29、隔离开关交接试验作业指导书作业指导书 (241)30、隔离开关预试防试验作业指导书作业指导卡 (245)31、隔离开关预试防试验作业指导书作业指导书 (254)32、少油断路器绝缘油取样作业指导书作业指导卡 (257)33、少油断路器绝缘油取样作业指导书作业指导卡 (265)34、绝缘油击穿电压试验作业指导书 (267)编号：Q/×64变电站避雷针接地装置试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时黄冈供电公司最新精品资料整理推荐，更新于二〇二一年八月一日2021年8月1日星期日12:50:26最新精品资料整理推荐，更新于二〇二一年八月一日2021年8月1日星期日12:50:261适用范围本作业指导书适用于变电站避雷针接地装置试验。
CE认证的基本内容CE认证CE认证，即只限于产品不危及人类、动物和货品的安全方面的基本安全要求，而不是一般质量要求，协调指令只规定主要要求，一般指令要求是标准的任务。
因此准确的含义是：CE标志是安全合格标志而非质量合格标志。
是构成欧洲指令核心的"主要要求"。
“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。
CE代表欧洲统一（CONFORMITE EUROPEENNE）。
在欧盟市场“CE”标志属强制性认证标志，不论是欧盟内部企业生产的产品，还是其他国家生产的产品，要想在欧盟市场上自由流通，就必须加贴“CE”标志，以表明产品符合欧盟《技术协调与标准化新方法》指令的基本要求。
这是欧盟法律对产品提出的一种强制性要求。
中文名：CE认证外文名：CE certification含义：安全合格标志而非质量合格标志。
目的：证明通过国际安全标准测试词义起源：CE是法语的缩写，英文意思为“European Conformity 即欧洲共同体，事实上，CE还是欧共体许多国家语种中的"欧共体"这一词组的缩写，原来用英语词组EUROPEAN COMMUNITY 缩写为EC，后因欧共体在法文是COMMUNATE EUROPEIA，意大利文为COMUNITA EUROPEA，葡萄牙文为COMUNIDADE EUROPEIA，西班牙文为COMUNIDADE EUROPE等，故改EC为CE。
当然，也不妨把CE视为CONFORMITY WITH EUROPEAN （DEMAND）（符合欧洲（要求）），构成欧洲指令核心的"主要要求"，在欧共体1985年5月7日的（85/C136/01）号《技术协调与标准的新方法的决议》中对需要作为制定和实施指令目的"主要要求"有特定的含义，即只限于产品不危及人类、动物和货品的安全方面的基本安全要求，而不是一般质量要求，协调指令只规定主要要求，一般指令要求是标准的任务。
喀呖声（click）试验作业指导书
更多免费资料下载请进：好好学习社区
喀呖声（click）试验作业指导书
1. 范围：
本作业指导书规定了喀呖声试验方法。
2. 引用标准：
GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》
GB 4343.1-2003《电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射》GB/T 4365-2003《电磁兼容术语》
IEC 60335-1:2001+A1:2004《Household and similar electrical appliances－Safety －
Part 1:General requirements》
CISPR 14-1:2005《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 1: Emission》
EN60335-1:2002《Household and similar electrical appliances - Safety - Part 1: General requirements》
EN 55014-1:2006《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》
3.术语和定义：
3.1 EUT equipment under test
受试设备。
3.2 喀呖声 click
是指幅度超过连续骚扰电压限值，持续时间不大于200ms，而且后续的骚扰与前一个骚扰至少间隔200ms的一种断续骚扰。
3.3 喀呖声率 click rate N
1min内的喀呖声或开关操作数；
3.4 喀呖声限值 click limit
用峰值检波器测量的连续干扰的相对允许值,增加一个由喀呖声率N确定的一定量。
3.5 上四分位法 upper quartile method
在观察时间内记录的喀呖声数的四分之一允许超过喀呖声限值；
在开关操作的情况下, 在观察时间内记录的开关操作数的四分之一允许产生超过喀呖声限值的喀呖声。
3.6 V形网络 V－network
能够分别测量每个导体对地电压的人工电源网络。
注：V形网络可设计成用于任意导体数的网络。
3.7 接地（参考）平面ground (reference) plane
一块导电平面，其电位用作公共参考电位。
3.8 测试频率点
150KHz、500KHz 、1.4MHz、 30MHz。
3.9 （电磁）辐射（electromagnetic） radiation
能量以电磁波形式由源发射到空间的现象。
3.10 电磁屏蔽 electromagnetic screen
用导电材料减少交变电磁场向指定区域穿透的屏蔽。
3.11最小观察时间 minimum observation time
当记数喀呖声或有关开关操作时，为了统计判断每单位时间的大量喀呖声提供稳定的数据所需的最小时间。
3.12 喀呖声分析仪（CL55C）：
电源：110/230V 50/60Hz
额定电流：1A/2A
测量频点：150KHz、500KHz 、1.4MHz、 30MHz
3.13 人工电源网络（LS16）：
电源：230/250V 47--63Hz
额定电流：单相16A
测量频率范围：9KHz-30MHz
阻抗值： V型 50Ω/50µH + 5Ω±20％
4. 试验条件：
4.1 气候条件：
4.1.1 环境温度：15℃～35℃；
4.1.2 相对湿度：25%～75%
4.1.3 大气压力：86kPa～106kPa
4.2 电磁条件：
4.2.1 在屏蔽室内测试（屏蔽效果为60～80dB），被测样机接入测量线路，而未开机运
行，此时测得的环境所造成的干扰电压应比被测设备的干扰电压允许值至少要低
20dB。
4.3 实验布置：
4.3.1 参考接地板要求：面积为200cm*200cm，厚度为2mm，接地使用尽可能短的薄铜条,保
证每个边至少超出被测样机5cm。
4.3.2 被测设备与人工电源网络之间的距离为800mm，与测量仪器、屏蔽室墙壁、和周
围其它导体间的距离应不小于800mm。
4.3.3 如果被测设备的电源线的长度超过800mm 时，其超出部分应折叠成30～40cm长的
线束；电源线的相线、零线与测试设备的相线、零线应相一致。
4.3.4设备的测量布置如下：
5. 实验程序：
5.1 检查气候条件是否满足试验要求----环境温度：15℃～35℃.
5.2 检查测试仪器、并打开运行预热20分钟，然后手动校准四个通道（由NO CAL变成CAL）
5.3 检查EUT的连接、摆放是否正确，确认正确后开机运行，待工作稳定后测试。
5.4 选择对相线或中线进行测量，人工电源网络上的选择对应。
5.5 选择测试程序进行第一轮测试,根据第一轮测试结果确定是否进行第二轮测试。
注：根据GB 4343的规定，对于自动停止的器具，T是产生40个喀呖声或40个开关操作数所需最少数量的完整程序所持续的时间。
当试验开始120mins后，还没产生40
个喀呖声时，试验应在进行当中的程序结束后停止。
5.6 测试结束后,填写测试报告的表头并保存、打印。
6. 试验方案：
7. 合格评定：。
