H3C-5120交换机安全设置一、安全设置概述H3C-5120交换机是一种功能丰富且常用的网络设备，但在网络环境中，安全性是至关重要的。
本文档旨在提供关于H3C-5120交换机安全设置的详细指南，以确保网络的安全性和稳定性。
二、物理安全设置1. 安全的位置安装交换机：H3C-5120交换机应该被安装在物理上安全的位置，避免被未授权的人员操作或恶意存取。
2. 限制访问：交换机的机柜应该配备可靠的锁，只开放给授权人员，以确保物理访问的安全性。
三、管理安全设置1. 管理口安全：交换机的管理口应只开放给授权的管理人员，禁止其他用户访问。
2. 密码设置：对于管理员账户和特权模式账户，应设置强密码，并定期更换。
3. 远程访问控制：限制远程访问交换机的IP地址和登录方式，仅允许授权的主机和用户访问。
四、网络安全设置1. VLAN划分：使用VLAN划分将不同的网络隔离开来，以增加网络的安全性。
2. ACL设置：通过配置访问控制列表（ACL），限制对交换机的某些服务或端口的访问权限，防止未经授权的访问和攻击。
3. 网络隔离：为敏感数据和重要设备建立独立的网络，禁止普通访问，以增强网络的安全性。
4. 安全升级：定期检查和安装最新的固件升级，以修补已知的安全漏洞，确保交换机的安全性。
五、日志和监控设置1. 日志配置：启用交换机的日志功能，并设置合适的日志级别，以便追踪和分析安全事件和故障。
2. 告警设置：配置告警，以便在出现异常情况时及时通知管理员，以便采取相应的措施。
3. 安全监控：使用网络安全工具对交换机进行实时监控，以及时发现和阻止任何潜在的安全威胁。
六、更新和维护1. 定期备份：定期备份交换机的配置文件，以防止数据丢失或设备故障时进行恢复。
2. 系统更新：定期检查和更新交换机的操作系统，以确保安全补丁和功能更新的及时安装。
七、培训和教育1. 培训管理人员：对交换机安全设置进行培训，使其了解和掌握最佳实践。
2. 用户教育：对网络用户进行安全意识教育，包括密码安全、远程访问规范和网络行为规范等。
H3C大型校园网解决方案一、引言随着教育信息化的发展，校园网作为学校重要的基础设施之一，扮演着连接学校内外网络、提供稳定可靠的网络服务的重要角色。
H3C作为一家率先的网络解决方案提供商，致力于为大型校园网提供高效、安全、稳定的解决方案。
本文将详细介绍H3C大型校园网解决方案的设计与实施。
二、需求分析1. 带宽需求：校园网需满足大量用户同时在线的需求，因此需要提供足够的带宽以支持高速网络访问和大规模数据传输。
2. 安全需求：校园网需要保障用户的网络安全，防止外部攻击和数据泄露，同时需要提供访问控制和用户身份认证功能。
3. 网络管理需求：校园网需要提供集中管理和监控的功能，以便网络管理员能够实时监控网络状态、故障排除和性能优化。
4. 扩展性需求：校园网需要具备良好的扩展性，能够适应不断增长的用户数量和日益复杂的网络应用需求。
三、解决方案设计1. 网络架构设计基于H3C的大型校园网解决方案，我们采用了三层架构设计，包括核心层、汇聚层和接入层。
核心层提供高速的数据交换和路由功能，汇聚层用于连接核心层和接入层，接入层则提供用户接入和数据交换功能。
2. 带宽规划根据校园网的带宽需求，我们建议采用多线接入的方式，通过多个ISP（互联网服务提供商）提供的路线来实现带宽的负载均衡和冗余备份，以确保网络的稳定性和可靠性。
3. 安全策略设计为了保障校园网的安全性，我们将采用多层次的安全策略。
首先，我们将在边界设备上配置防火墙，以过滤非法访问和攻击。
其次，我们将实施网络隔离策略，将校园网划分为不同的安全域，并通过ACL（访问控制列表）和VLAN（虚拟局域网）来限制不同安全域之间的通信。
此外，我们还将部署入侵检测系统（IDS）和入侵谨防系统（IPS），以实时监测和阻挠潜在的网络攻击。
4. 网络管理设计为了实现对校园网的集中管理和监控，我们将使用H3C的网络管理平台，该平台提供了全面的网络设备管理、配置、故障排除和性能优化功能。
H3C智能管理中心部署和硬件配置方案部署H3C智能管理中心需要经过以下几个步骤：1.硬件配置：首先需要确定使用的硬件设备。
H3C智能管理中心需要一台服务器来部署管理软件，这台服务器的硬件配置需要能够满足软件运行的需求。
一般来说，至少需要一台4核CPU、8GB内存和500GB硬盘的服务器。
同时，还需要配备一台交换机或路由器作为被管理设备。
2.网络规划：在部署H3C智能管理中心之前，需要进行网络规划。
确定各个网络设备之间的连接方式，包括服务器与被管理设备的连接方式，以及被管理设备与网络设备之间的连接方式。
同时，还需要确定服务器和客户端之间的通信方式，包括使用的协议和端口。
3.软件配置：部署H3C智能管理中心的下一步是进行软件配置。
首先，需要在服务器上安装管理软件，然后进行相应的配置。
配置内容包括设置管理设备的IP地址、用户名和密码等。
同时，还需要配置被管理设备，使其与管理软件进行通信。
4.测试和调试：在部署完成后，需要进行测试和调试。
通过测试和调试，可以确保H3C智能管理中心能够正常工作。
测试内容包括管理设备的连接状态、设备信息的获取和显示等。
5.运行和维护：最后，部署完成后需要进行运行和维护。
根据实际情况，定期检查软件和硬件的运行状态，及时修复故障，确保系统的正常运行。
总结而言，H3C智能管理中心部署和硬件配置方案需要包括硬件配置、网络规划、软件配置、测试和调试以及运行和维护等多个方面。
只有在这些方面都进行了充分考虑和配置，才能确保H3C智能管理中心能够正常运行并发挥最大的作用。
STP RRPP Smart link（智能链路）等技术基本上是都针对二层网络设计Monitor Link专门负责对上行链路的监控，一旦发现上行链路全部故障，设备立即关闭下行链路而触发Smart Link的倒换，可实现网络链路的快速高效冗余备份。
Vrrp 虚拟路由器冗余协议，提供边缘网关主备备份IRF (智能弹性架构)堆叠实现设备级的N+1冗余备份，保证不间断业务PIM采用RIF（逆向路径转发）技术转发组播报文的组播报文路由协议之一IGMP Soonping 以IGMP协议报文为基础，通过监听客户端和网关设备之间的交互来完成组播与成员关系的维护（基于VLAN实现）。
组播地址范围：224.0.0.0~239.255.255.255常见的身份认证和授权技术有802.1x认证，集中Mac地址认证，portal认证以及综合802.1x 认证的端口安全技术。
VLAN传统的以太网帧中添加了4个字节的802.1Q标签后，成为带有vlan标签后的帧Vlan id=0用于识别帧优先级，vlan id=4095作为预留值IEEE 802.1Q定义了一个新的字段，用于标识以以太网帧所属的VLAN，这个字段添加在以太网帧的源MAC之后TPID包含了一个固定值：0x8100端口所属的vlan称为端口缺省vlan，又称为PVID 缺省情况下所有端口的缺省值为vlan1只允许缺省vlan的以太网帧通过的端口称为access端口，Access端口在收到以太网帧打上VLAN标签，转发出端口是剥离vlan标签。
允许多个vlan帧通过的端口称为Trunk端口PVID是在某端口上进行设置固定标签，用于让某些vlan在交换机上不打标签就可通过Hybrid端口既可以用于在交换机之间互联，也可以用来连接终端主机或路由器的设备常见vlan划分方式：基于MAC地址的vlan、基于ip子网的vlan 依次顺序匹配基于协议的vlan 基于端口的vlan通用的动态vlan配置技术为GVRP(GARP VLAN 通用属性注册协议)GVRP的组播目的MAC地址为：0180.C200.0021GVRP端口注册模式：Normal模式、Fixed模式、Forbidden模式GARP定时器：Hold定时器、Join定时器、Leave定时器、LeaveAll定时器Vlan基本配置：vlan xx（创建vlan）、port interface-list（添加端口）、基于端口的vlan xxPort Ethernet x/x在接口视图下port link-type trunk（端口链路类型为trunk）Port trunk peimit vlan xx (允许vlan通过当前trunk端口)当执行undo vlan命令删除的vlan是某个端口的缺省vlan，对Access端口来说缺省vlan 恢复到vlan 1，对Trunk和Tybrid端口，端口的缺省vlan不会变。
重点理解H3C政务安全解决方案1、1电子政务安全建设背景电子政务使政府社会服务职能得到最大程度的发挥，但也使政府敏感信息暴專在无孔不入的网络威胁面前。
要趋利避害，电子政务安全防护体系的构建至关重要。
电子政务作为政府业务枢纽，只有构建在安全可靠的网络平台上，才能防止重要信息被攻击、窃取或泄廳，安全地连接因特网或其他组织，才能确保政府顺利开展日常工作。
1、2电子政务网络安全架构电子政务网络涵盖了政务内网、政务外网和互联网三种类型网络。
政务内网为政府部门内部的关键业务管理系统和核心数据应用系统；政务外网为政府部门内部以及部门之间的各类非公开应用系统，所涉及的信息应在政务外网上传输，与互联网相联的网络，面向社会提供的一般应用服务及信息发布，包括各类公开信息和非敏感的社会服务。
面对如此复杂的应用环境，整个系统中任何一个不安全因素都会造成在平台上传送和存储的政务信息面临风险，产生不良后果。
电子政务网络是整个电子政务系统的基础设施，政务网络安全是电子政务安全的重要组成部分。
H3C多年来建设了大量国家级、省部级和各级政府的电子政务网络，具有丰富的电子政务网络和安全建设经验，对于电子政务安全建设，H3C提供了整体安全解决方案，包括五大解决方案：边界防护方案、远程安全接入方案、行为监管方案、数据中心保护方案、内网安全方案。
2政务安全解决方案2、1远程安全接入解决方案电子政务网络的一个基本功能是为政府各局委办部门提供接入服务，大部分政府部门通过专线接入政务网核心，但一些部门往往分散分布在城市各个区域，所处的地点难以提供专线线路，有的派出机构人数较少，使用专线成本较高，还有数量众多的基层单位，难以一一通过专线线路接入。
此外，政府工作人员在出差、在家办公也需要访问政务网络中的应用系统，这些都要求提供一种低成本的安全接入方式。
H3C的远程接入解决方案是一种高性价比的安全的接入方案，在INTERNET ±提供虚拟专线的服务，为分散单位和个人接入政务网络提供可能。

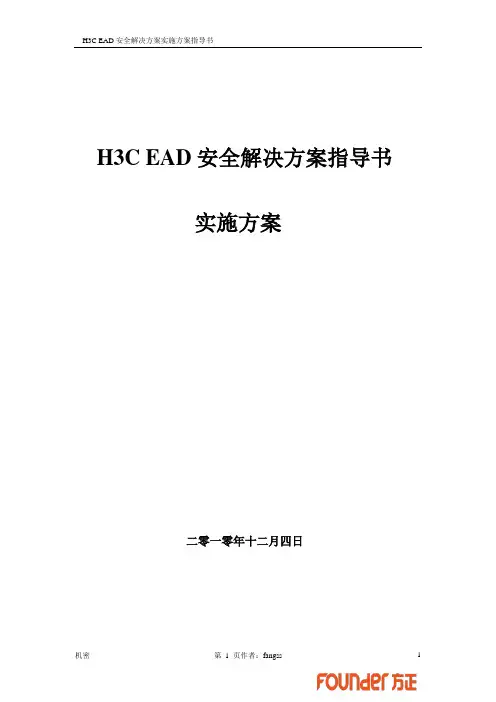

H3C EAD安全解决方案指导书实施方案二零一零年十二月四日目录1 EAD解决方案介绍 (3)1.1EAD系统介绍 (3)2 EAD解决方案实施指导 (4)2。
1 802.1X认证方式 (4)2。
1.1协议综述 (4)2.1.2802。
1X认证体系的结构 (5)2.1。
3802。
1x典型组网 (5)2.1。
4802。
1x与其他认证协议的简单比较 (8)2。
2 P ORTAL认证方式 (8)2.2.1 Portal协议概述 (8)2。
2。
3 .......................................................................................... p ortal典型组网112.2。
4 ................................................................. p ortal协议旁挂方式认证流程图142.2.5 portal两种方式组网的优缺点 (14)2。
3L2TP VPN EAD (14)2。
4无线EAD (15)3 INODE客户端安装及配置 (16)3.1I N ODE客户端软件安装的软硬件环境需求 (16)3.2 各种环境下I N ODE客户端的安装指导 (17)3。
2.1802。
1x环境下的iNode客户端安装过程 (17)3.2。
2 Portal环境下iNode软件的安装 (19)3.2。
3l2tp环境下的iNode软件的安装 (22)3。
3 I N ODE终端配置 (22)3。
3.1802.1x组网环境终端配置 (22)3。
3.2Portal环境下客户端设置 (27)3.3.3L2TP环境下iNode软件的设置 (31)4 接入设备端配置 (35)4。
18021X环境下接入层设备配置举例 (35)4。
2PORTAL环境下接入设备的配置 (40)4。
3L2TP－VPN终端设备配置 (42)5 RADIUS服务器配置 (45)5。
