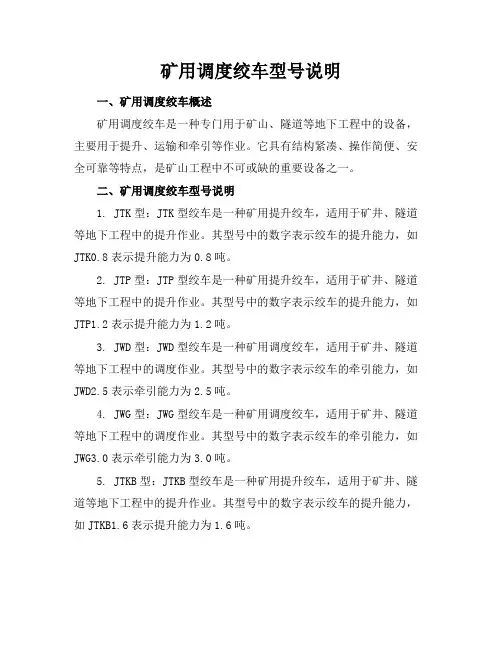

矿用调度绞车型号说明一、矿用调度绞车概述矿用调度绞车是一种专门用于矿山、隧道等地下工程中的设备，主要用于提升、运输和牵引等作业。
它具有结构紧凑、操作简便、安全可靠等特点，是矿山工程中不可或缺的重要设备之一。
二、矿用调度绞车型号说明1. JTK型：JTK型绞车是一种矿用提升绞车，适用于矿井、隧道等地下工程中的提升作业。
其型号中的数字表示绞车的提升能力，如JTK0.8表示提升能力为0.8吨。
2. JTP型：JTP型绞车是一种矿用提升绞车，适用于矿井、隧道等地下工程中的提升作业。
其型号中的数字表示绞车的提升能力，如JTP1.2表示提升能力为1.2吨。
3. JWD型：JWD型绞车是一种矿用调度绞车，适用于矿井、隧道等地下工程中的调度作业。
其型号中的数字表示绞车的牵引能力，如JWD2.5表示牵引能力为2.5吨。
4. JWG型：JWG型绞车是一种矿用调度绞车，适用于矿井、隧道等地下工程中的调度作业。
其型号中的数字表示绞车的牵引能力，如JWG3.0表示牵引能力为3.0吨。
5. JTKB型：JTKB型绞车是一种矿用提升绞车，适用于矿井、隧道等地下工程中的提升作业。
其型号中的数字表示绞车的提升能力，如JTKB1.6表示提升能力为1.6吨。
道等地下工程中的提升作业。
其型号中的数字表示绞车的提升能力，如JTPB2.0表示提升能力为2.0吨。
三、矿用调度绞车选择注意事项1. 根据工程需求和作业环境选择合适的绞车型号和规格。
2. 考虑绞车的提升能力、牵引能力、运行速度等参数，确保满足工程要求。
3. 选择具有良好口碑和信誉的品牌和厂家，确保绞车的质量和售后服务。
4. 注意绞车的安全性能和操作简便性，确保操作人员的安全和工程的顺利进行。
5. 在使用过程中，定期对绞车进行维护和保养，确保绞车的正常运行和延长使用寿命。
矿用调度绞车型号说明一、矿用调度绞车概述矿用调度绞车是一种专门用于矿山、隧道等地下工程中的设备，主要用于提升、运输和牵引等作业。
QJZ-80N开关设备型号含义：Q--磁力启动器J--隔爆兼本质安全型Z--真空式80—额定电流N--可逆JTDK-ZN-01SP矿井提升机设备型号含义：J—绞车T—特种矿用型DK—电控ZN—智能01SP—产品序号2JK-3.8/18.5主井直流提升机设备型号含义：2—双筒J—卷扬机类K—矿井提升机组3.5—卷筒直径为3.5m18.5—减速器变速比MD500-57*8型主排水泵设备型号含义：MD—耐磨多级离心泵500—设计流量500m3/h57—设计单点扬程为57m8—极数MLGF31.1/7.5-160G-2S型螺杆空压机设备型号含义:M—煤矿用L—螺杆式G—本质安全型F—风冷31.1—风量7.5—设备功率160—轴功率BD-Ⅱ-8-NO26隔爆对旋轴流式通风机设备型号含义:B—隔爆型D—对旋式风机Ⅱ—产品级别代号8—配用8极电机，转速为740转/分NO—机号26—叶轮直径2600mm人行缆车RJY55/13-1200设备型号含义:R—人行缆车J—架空Y—运人装置55—电机功率13—平均坡度1200—运输距离矿用隔爆型高压真空配电装置BGP9L-6A设备型号含义:BG—分类代号（高压防爆）P—分级代号（配电装置）9L—设计序号（90年代全国联合设计）6—额定电压等级（单位KV）BKD-400矿用隔爆型真空馈电开关设备型号含义:BKD—矿用隔爆馈电开关400—额定电流400A蓄电瓶车XK6-8/110设备型号含义:X—蓄电池型K—矿用6—适用轨距600mm8—公称重量8t110—额定电压110v皮带机变频器ZJT变频器设备型号含义:Z—装置J—隔爆兼本安T—调速皮带机减速器B3SH10设备型号含义:B—减速机类型，伞齿轮-斜齿轮减速机3—减速机的级数S—实心轴H—水平安装10—规格PBG1-400/6防爆型高压启动开关设备型号含义:P—配电装置BG—高压防爆1—设计序号400—电流等级400A6—电压等级6KV液力耦合器YDY GC560R设备型号含义:Y—液力D—耦合器T—调速型G—固定箱体式C—出口调节式560—工作腔有效直径R—圆筒式KGS7型速度传感器设备型号含义:K—矿用G—隔爆型S—速度传感类YZL-50/150液压绞车自动拉紧装置设备型号含义:Yzl-50/150Y—液压Z—自动L—拉紧装置50—额定拉力50KN150—绞车储绳量150m照明灯DGG36/127V型号设备型号含义: DG—电子节能灯G—隔爆36—功率127—额定电压组合电铃BAL14-127/36G设备型号含义:BA—隔爆其他类L—电铃14—设计序号127/36G—额定电压给煤机GLD2000/5.5/S设备型号含义: GLD—通用型甲带给料机2000—最大给料量t/h 5.5—电动机功率kw S—手动调速液压制动装置设备型号含义: KPZ—矿用盘式制动器CST设备型号含义: CST—可控启动传输。
一、装载机1、字母含义SZZ764/200 型中双链刮板转载输送机S输送机ShusongjiZ转载机ZhuanzaijiZ中双链Zhongshuang链764 中不溜槽外宽200 总装机功率，机头一个电机。
2、配用其他设备配用的破碎机PL1000电机功率110kw二、破碎机PLM10001、字母含义PLM1000P——破碎机L——M——煤矿1000——输送能力1000t三、大溜，刮板输送机1、字母含义SGZ764/500型中双链刮板输送机S——刮板输送机代号：输送机G——刮板Z——链式代号：中双链746——中部槽外宽500——配用电机总功率，机头（机尾）一个电机高速2个250KW （低速2个125KW）2、联接轴（器）（靠背轮）使用弹性块四、采煤机MGTY400/730-1.1D电牵引采煤机1、字母含义MGTY400/730-1.1D电牵引采煤机M——采煤机G——滚筒式TY——太原矿上机器集团公司400/730截割电机功率（kw）/装机总功率（kw）1.1——电压1140VD——电牵引五、支架ZF4000/17/28型放顶煤支架（基本支架）1、字母含义Z——支架F——放顶煤4000——最大工作阻力17——最小支撑高度（dm）28——最大支撑高度（dm）ZFG4800/17/28H型过渡放顶煤支架（过渡支架）1、字母含义Z——支架F——放顶煤G——过渡4800——最大工作阻力17——最小支撑高度（dm）28H——最大支撑高度（dm）六、皮带1、字母含义型号：DSJ-100/400/2×90D——煤矿用带式输送机S——可伸缩J——钢架结构100——带宽1000mm400——输送量400t/h2×90两电机功率七、乳化泵1、字母含义BRW200/31.5型乳化液泵B——泵R——乳化W——卧式200——公称流量（L/min）31.5——公称压力（Mpa）八、喷雾泵1、字母含义BPW315/6.3型喷雾灭尘泵（PB320/6.3型喷雾灭尘泵） 45KW B——泵P——喷雾W——卧式315——公称流量（L/min）6.3——公称压力（Mpa）。

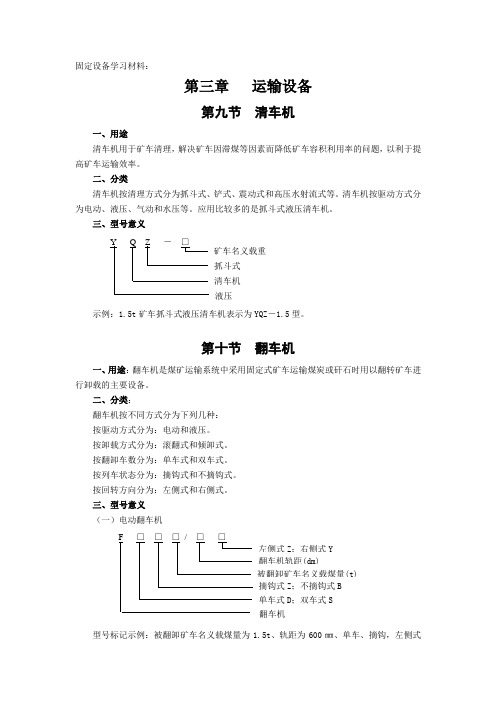

固定设备学习材料：第三章运输设备第九节清车机一、用途清车机用于矿车清理，解决矿车因滞煤等因素而降低矿车容积利用率的问题，以利于提高矿车运输效率。
二、分类清车机按清理方式分为抓斗式、铲式、震动式和高压水射流式等。
清车机按驱动方式分为电动、液压、气动和水压等。
应用比较多的是抓斗式液压清车机。
三、型号意义示例：1.5t矿车抓斗式液压清车机表示为YQZ－1.5型。
第十节翻车机一、用途：翻车机是煤矿运输系统中采用固定式矿车运输煤炭或矸石时用以翻转矿车进行卸载的主要设备。
二、分类：翻车机按不同方式分为下列几种：按驱动方式分为：电动和液压。
按卸载方式分为：滚翻式和倾卸式。
按翻卸车数分为：单车式和双车式。
按列车状态分为：摘钩式和不摘钩式。
按回转方向分为：左侧式和右侧式。
三、型号意义（一）电动翻车机型号标记示例：被翻卸矿车名义载煤量为1.5t、轨距为600㎜、单车、摘钩，左侧式翻车机型号为：FDZ1.5/6Z 。
（二）液压高位翻车机型号标记示例：被翻卸矿车名义载煤量为1.5t 、轨距为600㎜、液压高位翻车机型号为：FGY1.5/6。
第十一节 推车机一、用途：推车机是在短距离内推动矿车的设备。
二、分类按功能作用可分为装罐推车机和列车推车机等。
按驱动方式分为气动推车机、液压推车机和电动推车机等。
按牵引方式分为绳式推车机、链式推车机和销齿式推车机等。
液压推车机按液压缸的结构特点分为单作用式（采用单向液压缸、液压推进、重力复位）和双作用式（采用双向液压缸、液压推进、液压复位）。
三、型号意义（一）斜井井口绳式推车机：（二）立井井口绳式推车机：TL3-1。
（三）链式装罐推车机：示例：电动机功率15kW 、 配摇台臂长2.3m 的链式装罐推车机型号为TZL-15/2.3。
（四）绳式推车机：示例：电动机功率15kW 、 轨距900mm 的绳式推车机型号为TS9-15。
示例：矿车名义载重为1t 、轨距600mm 、左侧式链式列车推车机型号为TLL-1Z/6。
煤矿机电设备常用型号及含义一、风机类1、煤矿地面用防爆抽出式（对旋）轴流通风机FBCDZ№28/2×500电机功率（千瓦）电机数量（台）叶轮直径（分米）主通风机对旋防爆风机抽出式2、矿用局部通风机FBD№6.3/2×30电机功率（千瓦）电机数量（台）叶轮直径（630毫米）防爆风机抽出3、矿用湿式除尘风机KCS-300D-Ⅱ电机驱动处理风量（m /min）除尘矿用湿式3设计序列号4、煤矿用双螺杆风冷式空气压缩机MLGF6/7-37G轮轨式驱动功率（KW）公称容积流量（m /min）风冷式双螺杆煤矿用额定排气压力（0.7MPa)3二、泵1、污水潜水电泵WQY50-100-25-S上出水（旁出水不标）配套电机功率（KW）水泵额定扬程（m）水泵额定流量（m /h)电机为充油式污水潜水电泵32、煤矿用耐磨多级离心泵MD155-30×10泵的级数（叶轮个数）泵规定点的单级扬程（m)泵规定点流量（m /h)煤矿用耐磨多级离心泵3三、输送机1、可伸缩带式输送机DSJ100/100/2×90电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架式可伸缩型带式输送机DTL120/140/2×400电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架落地式通用型带式输送机3、中双链刮板输送机SGZ764/500总装机功率（KW）中部槽宽度(mm）中双链刮板输送机4、刮板转载机SZZ730/90中部槽宽（mm)中双链转载机输送总装机功率（KW）四、绞车1、主提升绞车JK-2/1.5卷筒直径（m)矿用提升机卷扬机大类代号卷筒宽度（m)2、运输绞车JYB- ×补充特征，双速为S，单速不注改进序号快速时基准层上钢丝绳速度，单位为米每秒(m/s)快速时基准层上钢丝绳静张力，单位为千牛(KN)钢架式可伸缩型带式输送机3、调度绞车JD-外层钢丝绳最大静张力，10KN 调度绞车卷扬机类4、回柱绞车JH-钢丝绳平均静张力，单位10KN 回柱绞车修改序号5、双速多用绞车JSDB-改进序号慢速时钢丝绳外层最大静张力，单位：10KN隔爆型第二特征代号(齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）6、固定车箱式矿车MGC1.1-6轨距代号：6表示600mm容积代号（m）车辆代号；轴距550mm固定车箱式代号3煤矿车辆代号五、开关类1、矿用隔爆兼本安型真空馈电开关KJZ5- /1140/660额定电流（A)设计序号真空隔爆兼本安馈电开关2、矿用隔爆兼本安型交流真空软起动器QJR10- / Z额定电压（V)设计代号软起动隔爆兼本质安全型起动器额定电流（A)真空3、矿用隔爆型真空电磁起动器QBZ-120/1140(660)额定电压（V)真空式隔爆型起动器额定电流（A)4、矿用隔爆型照明信号综合保护装置ZBZ-2.5/4.0 M 1140V/(660V)电压等级1140V或660V 综合隔爆型装置额定容量（2.5或4.0KVA)照明5、矿用隔爆兼本安型组合开关KJZ2-1600/1140-8额定电压（V)组合、真空隔爆兼本质安全型开关额定总电流（A)支路数设计序号六、高压设备1、矿用隔爆型移动变电站用（永磁）高压真空开关KBG- /10Y额定电压（KV)高压隔爆型矿用开关额定电流（50- )移动变电站用2、矿用隔爆型移动变电站用低压侧保护箱BXB- /1140(660)Y额定电压（V)隔爆型保护箱额定电流（100- )移动变电站用2、矿用隔爆型移动变电站KBSGZY9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型移动式组合式3、矿用隔爆型干式变压器KBSG9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型4、矿用隔爆型智能高压配电装置PBG-400/10Z额定电压（KV)高压真空隔爆型（J表示隔爆兼本质安全）配电装置额定电流（A)智能七、采掘设备1、电牵引采煤机MG200/500-WD1电牵引装机总功率（KW）截割功率（KW）滚筒无链序号煤机2、掘进机EBZ150A悬臂式掘进机纵轴式改进型截割功率（KW）2、液压支架ZF6400/20/42放顶煤液压支架支架工作阻力（KN)最大高度（4200毫米）最小高度（2000毫米）八、其它1、电磁除铁器RCYB- -卸铁方式：B为人工；D为人工自卸C为自动卸铁；Z为干粉振动式永磁式除铁器矿山机械类其它设备电机数量（台）适应输送带宽度（分米）电缆的命名由八部分组成：第一部分为系列代号M ，即煤字的拼音第一个字母； 第二部分为使用特性代号，反映电缆所使用的场合。
煤矿机电设备认识煤矿机电设备主要指的是在煤矿开采过程中使用的各种机械装备以及与之配套的电气设备。
这些设备在煤矿中起到了关键的作用，包括掘进、运输、通风、救援等各个环节。
下面将分别介绍这些设备。
1. 掘进设备掘进设备是指在煤矿开采中用于挖掘矿石的机械设备。
常见的掘进设备有采煤机、掘进机、装载机等。
采煤机是一种用于切割煤矿的设备，能够将煤矿从煤矸石中切割出来并进行装载。
掘进机则是一种用于挖掘矿石的设备，通常用于掘进煤层。
装载机主要用于将已经挖掘出来的煤矿装载到运输设备上。
2. 运输设备运输设备是指在煤矿开采中用于运输煤矿的机械设备。
常见的运输设备有皮带输送机、绞车、电机车等。
皮带输送机是一种将煤矿从采煤机或者掘进机输送到储煤场或者运输通道的设备。
绞车主要用于在井下运输煤矿，通过绞车的升降和水平移动，将煤矿从井下运送到地面。
电机车则是一种在煤矿地下使用的电动机车，用于运输煤矿或者人员。
3. 通风设备通风设备是指煤矿中用于保证通风的机械设备。
在煤矿中，由于矿井的密封性，容易产生有毒气体和粉尘等有害物质，对人员的健康产生威胁。
因此，通风设备的作用非常重要。
常见的通风设备有通风机、风机等。
通风机主要用于将地下和地面的新鲜空气输送到矿井中，并将井下的有害气体排出。
风机则是一种用于增强通风的设备，通常通过运转产生的气流来保证矿井的通风效果。
4. 救援设备救援设备是指在煤矿事故中用于救援人员的机械设备。
在煤矿开采过程中，由于地质条件、人为操作等原因，可能会发生事故，导致人员被困在井下。
因此，救援设备的作用也非常重要。
常见的救援设备有井下救援车、救生舱等。
井下救援车是一种可以在矿井中移动的救援设备，能够将被困人员从矿井中救出。
救生舱则是一种供人员避难和等待救援的设施，能够在事故发生后提供人员的基本生存需求。
总的来说，煤矿机电设备在煤矿开采过程中起到了至关重要的作用，包括掘进、运输、通风、救援等各个环节。
这些设备通过机械力和电力的运动，使得煤矿的开采工作更加高效、安全和便捷。
型号及含义
1、JL-4：J提升箕斗；L立井；4名义荷载质量
2、GLGY1/6/2/2K：G罐笼；L立井単绳；G刚性罐道(钢丝绳罐道S)；Y异侧进出车；1矿车名义载重；6轨距；2罐笼层数；2装载矿车总数；K宽型罐笼（窄型不标注）
3、ZK1.5—6/100：矿用电机车，Z直流；K矿用；1.5粘着质量；6轨距；100电压TH温热带型；A或AI安全性；XK蓄电池电机车
4、ZG80—1500：Z直流；G准轨；80质量/t；1500电压/v（直流架线式准轨矿用电机车）
5、JXH—3/1.3：J箕斗；X斜井；H后壁卸载式；3名义货载质量/t；
1.3基本轨距/m
6、XGZ—10：X选煤厂用；G刮板运输机；Z铸石衬板；10输送机槽宽1000mm
7、D280—43×3：D分离式离心泵；280实际流量m3/h；43单级扬程；3叶轮级数。
8、STD800×40S：S输送机；T通用固定；D绳架吊挂；800带宽；40功率；S上运（X下运，无为水平）
9、SPJ800×800X：S输送机；P带式；J绳架式；800带宽；X 下运
10、SSJ100M32×(A)：S带式输送机；S伸缩；J钢架落地；100带宽；32功率；(A)改进序号
11、DSJ100/100/2×100：D煤矿流等式输送机；S伸缩；J钢架；100带宽；100运输量；2电机数；100电机功率。

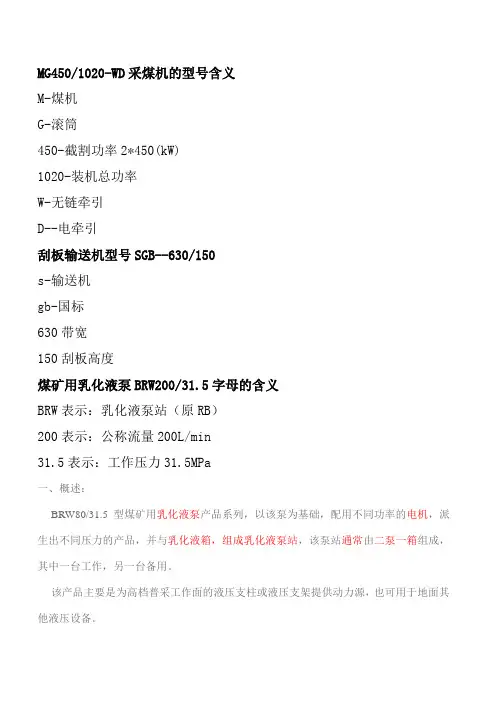

MG450/1020-WD采煤机的型号含义M-煤机G-滚筒450-截割功率2*450(kW)1020-装机总功率W-无链牵引D--电牵引刮板输送机型号SGB--630/150s-输送机gb-国标630带宽150刮板高度煤矿用乳化液泵BRW200/31.5字母的含义BRW表示：乳化液泵站（原RB）200表示：公称流量200L/min31.5表示：工作压力31.5MPa一、概述：BRW80/31.5型煤矿用乳化液泵产品系列，以该泵为基础，配用不同功率的电机，派生出不同压力的产品，并与乳化液箱，组成乳化液泵站，该泵站通常由二泵一箱组成，其中一台工作，另一台备用。
该产品主要是为高档普采工作面的液压支柱或液压支架提供动力源，也可用于地面其他液压设备。
二、组成：乳化液泵主要由曲轴箱、高压缸套、泵头等组件组成，在靠电机侧装有安全阀，另一侧装有出液接头。
三、型号组成及其代表意义：BRW80/20:B表示泵;R表示乳；W表示卧式；80表示公称流量L/min；20表示公称压力MPa四、乳化液泵站技术参数项目BRW80/31.5 BRW80/20公称压力Mpa 31.5 20公称流量L/min 80 80曲轴转速r/min 517 517柱塞行程mm 70 70电机功率kw 55 37电机转速r/min 1470 1470外形尺寸mm*mm*mm 763*700*442带电机与底托1695*763*810总重量（包括电机底拖）Kg 1023 923KBSGZY系列矿用隔爆型移动变电站1.产品型号含义K B S G Z Y 500/6K:矿用B:隔爆型S:三相G:干式变压器Z:组合式Y:移动变电站500:额定容量(KVA)6:额定电压（KV）二用途KBZ-400（200）/1140（660）矿用隔爆型真空馈电开关适用于含有甲烷混合物气体，具有爆炸危险的煤矿井下，交流50Hz，额定电压为1140V、660V，额定电流为400、200A中性点不直接接地的供电电网中，作为配电总开关、配电支路开关或作为电动机不频繁起动之用。
煤矿机电设备认识煤矿机电设备是指用于煤矿中的生产和运输过程的机械和电气设备。
由于煤矿环境的特殊性，煤矿机电设备需要具备一定的特点和要求。
煤矿机电设备主要包括矿井提升设备、煤炮设备、通风设备、煤矸石处理设备、输送设备、煤粉制备设备等。
下面将对这些设备一一进行介绍。
1. 矿井提升设备：矿井提升设备主要用于将煤矿中开采的煤炭从井下运送到地面。
常见的矿井提升设备有升降机和皮带输送机。
升降机通常采用液压或电动驱动，能够在矿井中快速提升和降低物料。
皮带输送机则通过皮带带动物料运动，可实现长距离的物料运输。
2. 煤炮设备：煤炮设备主要用于煤矿开采中的爆破作业。
煤炮设备以高压气体为动力，通过喷射装置将气体推进到煤矿巷道中，产生爆炸效果。
煤炮设备需要具备安全可靠的特点，并且对气体和扬尘有一定的净化处理能力。
3. 通风设备：通风设备主要用于煤矿中的通风系统。
通风设备通过调节气流，确保矿井中的空气流通，提供良好的工作环境。
常见的通风设备有通风机、风门和风道等。
通风设备需要具备高效能耗、低噪音、耐磨损等特点。
4. 煤矸石处理设备：煤矸石处理设备主要用于煤矿尾矿的处理和利用。
煤矸石处理设备包括起重机、筛分机和磁选设备等。
通过煤矸石处理设备可以将煤矸石进行分离和利用，减少矿井废料的排放。
5. 输送设备：输送设备主要用于煤矿中物料的输送。
常见的输送设备有皮带输送机、输送管道和输送桶等。
输送设备需要具备稳定可靠的特点，能够适应煤矿环境下的复杂工作条件。
6. 煤粉制备设备：煤粉制备设备主要用于将煤炭破碎、磨细和分级，生产出符合工业需求的煤粉。
常见的煤粉制备设备有煤磨机、浮选机和除尘器等。
煤粉制备设备需要具备高效能耗、环保节能等特点。
除了以上介绍的设备外，煤矿机电设备还包括安全监测设备、检修设备和消防设备等。
安全监测设备用于监测矿井中的安全状况，及时发现和预防安全事故的发生；检修设备用于维修和保养煤矿机电设备，确保其正常运行；消防设备用于防范和控制煤矿火灾事故。
煤矿机电设备认识煤矿机械、电气设备和设施是煤矿生产的基础。
井工开采的煤矿机电设备主要包括提升设备、通风设备压风设备、压力设备、排水设备、采掘设备、支护设备、运输设备、供电及电气设备、安全监测监控及瓦斯抽放设备。
一、矿井提升设备的作用是什么？矿井提升设备是联系地面和井下的“咽喉”，其任务是沿井筒提升煤炭和矸石，升降人员、物料和设备，它是矿井生产系统中重要的机电设备之一。
二、提升设备由那几部分组成？煤矿提升设备由提升容器（包括罐笼、箕斗、矿车和人车）、提升纲丝绳、天轮、井架、装载设备、卸载设备和提升机（绞车）组成。
三、立井提升系统是如何工作的？立井普通罐笼提升。
其中一个罐笼位于井底车场水平，另一个罐笼位于井口出车平台。
提升钢丝绳与一端与罐笼相连，另一端绕过天轮，缠绕并固定在滚筒上，当电动机带动提升机滚筒旋转时，井下的罐笼上升。
加一端的罐笼下降，使罐笼在井筒中沿罐道作上下往复运行，进行提升工作。
四、斜井的提升系统是如何工作的？为目前使用较多的斜井串车提升系统，斜井串车提升用矿车做提升容器，钢丝绳的一端与若干个矿车组串车的连接，另一端绕过天轮缠绕并固定在提升机的滚筒上，滚筒旋转带动串车组在井筒中往复运动，进行提升工作。
串车提升有单钩和双钩之分。
按车场形式的不同，又分甩车场和平车场。
单钩串车提升，可用于多水平提升，一般采用甩车场。
平车场一般多用于双钩串车提升。
五、井口安全门有什么作用？为防止人员、矿车及其他物品坠落到井下，立井井口、井底和中间运输巷都必须设置安全门。
井口安全门与提升信号联锁：安全门未关闭，发不出开车信号；发出开车信号后，安全门打不开；只有罐笼到位并发出停车信号后，安全门才能打开。
六、什么叫防过卷装置？当提升机运行到正常卸载位置未停车并继续向上提升称为过卷。
过卷造成的严重后果是损坏天轮、井架。
拉断钢丝绳导致提升容器坠落，撞坏井筒设施，甚至造成人员伤亡。
使用双滚筒提升机时，一钩发生过卷时，另一钩则过放，放过则造成蹲罐事故。
煤矿综采设备字母含义一、装载机1、字母含义SZZ764/200 型中双链刮板转载输送机 S输送机ShusongjiZ转载机ZhuanzaijiZ中双链Zhongshuang链764 中不溜槽外宽200 总装机功率，机头一个电机。
2、配用其他设备配用的破碎机PL1000电机功率110kw 二、破碎机PLM1000 1、字母含义PLM1000P——破碎机L——M——煤矿1000——输送能力1000t三、大溜，刮板输送机1、字母含义SGZ764/500型中双链刮板输送机 S——刮板输送机代号:输送机 G——刮板Z——链式代号:中双链746——中部槽外宽500——配用电机总功率，机头(机尾)一个电机高速2个250KW(低速2个125KW)2、联接轴(器)(靠背轮)使用弹性块四、采煤机MGTY400/730-1.1D电牵引采煤机1、字母含义MGTY400/730-1.1D电牵引采煤机 M——采煤机G——滚筒式TY——太原矿上机器集团公司 400/730截割电机功率(kw)/装机总功率(kw)1.1——电压1140VD——电牵引五、支架ZF4000/17/28型放顶煤支架 (基本支架)1、字母含义Z——支架F——放顶煤4000——最大工作阻力17——最小支撑高度(dm) 28——最大支撑高度(dm) ZFG4800/17/28H型过渡放顶煤支架 (过渡支架)1、字母含义Z——支架F——放顶煤G——过渡4800——最大工作阻力17——最小支撑高度(dm) 28H——最大支撑高度(dm) 六、皮带1、字母含义型号:DSJ-100/400/2×90D——煤矿用带式输送机 S——可伸缩J——钢架结构100——带宽1000mm 400——输送量400t/h2×90 两电机功率七、乳化泵1、字母含义BRW200/31.5型乳化液泵 B——泵R——乳化W——卧式200——公称流量(L/min) 31.5——公称压力(Mpa)八、喷雾泵1、字母含义BPW315/6.3型喷雾灭尘泵(PB320/6.3型喷雾灭尘泵) 45KW B——泵P——喷雾W——卧式315——公称流量(L/min) 6.3——公称压力(Mpa)。
煤矿机电设备各种设备技术参数一机一档以下是煤矿机电设备中常见的一些设备及其技术参数：1.煤矿抽放风机：-风机型号：按照不同的工作条件和风量要求，有多种型号可选，如4-79系列、C6-48系列等。
-风量：通常以立方米/分钟或立方米/小时为单位来衡量，可以根据矿井的具体情况和通风需求进行选择。
-风压：以帕斯卡为单位，通常需考虑风机的静压和总压两个参数。
2.煤矿电动绞车：-额定拉力：以千牛（kN）为单位来衡量，标志着绞车的最大承载能力。
-起重速度：以米/秒为单位，表示绞车能够吊起或放下物体的速度。
-电动机功率：以千瓦（kW）为单位，表示绞车电动机的功率大小。
-提升高度：以米为单位，表示绞车可提升物体的垂直高度。
3.煤矿电站主变压器：-额定容量：以千伏安（kVA）为单位，表示变压器的最大容量。
-额定电压：以千伏（kV）为单位，表示变压器的额定电压。
-投入电压：以千伏（kV）为单位，通常有220kV、110kV等多种选择。
-操控方式：可以是手动或自动控制方式，对于自动控制型，还需要考虑相应控制系统的参数。
4.煤矿井下接轨机：-额定牵引力：以千牛（kN）为单位，表征接轨机的最大牵引力。
-工作速度：以米/秒为单位，表示接轨机的行驶速度。
-安装轨距：通常有600毫米、900毫米等不同的轨距选项。
-装载能力：以吨为单位，表示接轨机能够同时携带的最大重量。
这只是煤矿机电设备中的一部分常见设备及其技术参数，实际上还有很多其他类型的设备，每种设备都有其特定的技术参数要求。
根据矿井的具体情况和生产需求，选用合适的设备并确保其技术参数符合要求，能够提高煤矿的生产效率和安全性。
矿用电气设备品种及标志适用于矿井条件的各种电气设备有矿用变压器、电动机、开关设备、照明灯具以及通信、信号、控制检测装置等。
井下空间狭小，环境潮湿，粉尘含量大，常有岩石和矿物冒落;有的存在沼气(瓦斯)、矿尘等爆炸的危险，有的还有腐蚀性矿水和霉菌寄生。
因此，矿用电气设备在材质和结构等方面应考虑防潮、防尘和防爆的特殊要求。
按使用环境的爆炸危险程度，矿用电气设备可分为下列数种。
矿用一般型电气设备标志为KY。
特点是：外壳结构牢固，具有较好的防潮、防尘性能，内部导体间空气间隙和漏电距离大，门上盖有机械联锁装置，只在设备断电的情况下，才能打开，以防触电。
该型设备只能用于无瓦斯、煤尘爆炸危险的矿井或无瓦斯突出矿井中的井底车场和主要进风巷。
矿用防爆型电气设备包括隔爆型、本质安全型、增安型、充油型、正压型、防爆特殊型和上述类型的复合型设备。
隔爆型电气设备标志为KB。
20世纪初最先出现于德国，现为各国广泛采用。
其原理以间隙隔爆为基础，除符合矿用一般型电气设备要求外，对其外壳的材质和强度、隔爆接合面间隙宽度、长度和加工光洁度等，都有严格规定。
外壳不仅承受壳内部可燃性混合物可能产生的最大压力，还能使爆炸的生成物和火焰经过接合面向外传播时逐渐冷却，不致引燃壳外可燃性混合物。
适用于容易产生瓦斯、煤尘爆炸危险的场所。
本质安全型电气设备标志为KH。
以前称安全火花型，最早出现于英国，1939年就有制造本质安全型电气设备的有关规定。
原理是适当选择电气参数，使电气回路在正常工作或规定的故障状态下产生的电火花和热效应均不致引燃爆炸性混合物。
这种设备无需隔爆外壳，可用于经常存在爆炸危险的环境中。
但受最小点燃能量的限制，只能在通信、信号、仪器仪表和控制回路中使用。
增安型电气设备标志为KA。
超源于德国，曾称安全型或防爆安全型。
在正常运行时不产生电弧、火花或危险温度的电气设备上，采取提高安全程度的措施，防止内部发生短路及接地故障，严格控制外壳表面温度，达到防爆目的。
矿用电气设备的类型及象征符号答：矿用电气设备分为两大类，即：矿用一般型电气设备和矿用防爆型电气设备，而矿用防爆型电气设备又分为9品种型。
1.矿用一般型电气设备。
矿用一般型电气设备是一种煤矿井下用的非防爆型电气设备，它只能用于井下无瓦斯、煤尘爆破风险的场合。
这种设备是依照国家规范GBl2173--90《矿用一般型电气设备》制作的。
对矿用一般型电气设备的根柢恳求是：外壳安靖、关闭、能避免从外部直触摸及带电有些；能防滴、防溅，防潮功用好；有电缆引进设备，并能避免电缆改动、拔脱和损害；开关手柄和门盖之间有联锁设备等。
矿用一般型电气设备，在其外壳的显着处，均有明晰的耐久性凸纹象征KY。
2．矿用防爆型电气设备。
矿用防爆型电气设备是依照国家规范GB3836．1～10《爆破性环境用防爆电气设备》制作的。
该规范规矩防爆型电气设备分为I类和Ⅱ类，其间I类为煤矿井下用电气设备。
矿用防爆型电气设备，依据纷歧样的防爆恳求，可分为矿用隔爆型、矿用增安型、矿用实质安全性、矿雍正雅兴、矿用充油型、矿用充砂型、矿用浇封型、矿用气密型和矿用分外型9品种型。
矿用防爆型电气设备的通用恳求为：(1)电气设备的容许最高外表温度：外表或许堆积粉尘时为+150℃；采纳防尘堆积办法时为+450℃；(2)电气设备与电缆的联接应选用防爆电缆接线盒，电缆的引进引出有必要用密封式电缆引进设备，并应具有防松动、防拔脱办法；(3)对纷歧样的额外电压和绝缘资料，电气空地和爬电间隔，都有相应的较高的恳求；(4)具有电气或机械闭锁设备；有牢靠的接地及避免螺丝松动设备；(5)在设备外壳的显着处，均须设明晰耐久性凸纹象征Ex，并应有铭牌；(6)防爆型电气设备，有必要经国家指定的防爆实验断定单位，通过严厉的实验断定，获得防爆合格证后，方可出产。
矿用设备型号解析
1、MD450-60×7型水泵:
MD：耐磨多级泵。
适用于输送呈有固体颗粒含量不小于1.5%的中性水（颗粒小于0.5毫米）及其它类似污水，被输送液体温升允许不高于40度，适用于矿山，工厂及城市给排水。
450表示：流量。
代表离心泵的送液能力，泵在单位时间内输送出去的液体量叫做流量。
流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（ L /s）。
60×7 表示扬程。
单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内，近似为泵出口和入口压力差。
扬程用H表示，单位为米（m）。
泵的压力用P表示，单位为Mpa（兆帕），H=P/ρ.
60：单级扬程。
2、BDK-6-NO18型通风机
BDK:防爆对旋式矿用通风机。
6:表示电机采用的转速级别，6极转速（980r/min）、8极转速（740 r/min）、10极转速（580 r/min）、12极转速（480 r/min）。
NO18:表示风机叶轮的直径，单位为分米，此型号通风机的风机叶轮的直径为1.8m。
3、XRB15-6/6型斜井人车
XRB：抱轨式斜井人车。
15:载人数
第一个6:轨距，单位为分米。
此型号的斜井人车轨距为0.6m。
第二个6:最大牵引力,此型号的斜井人车最大牵引力为60KN。
4、2JT-2/11.5型绞车
2JT:双卷筒矿用提升绞车。
2:双卷筒；J:卷扬机；T:提升绞车。
第二个2：卷筒直径，此型号的绞车卷筒直径为2m。
11.5：变速比。
2。
煤矿机电设备常用型号及含义
一、风机类
1、煤矿地面用防爆抽出式（对旋）轴流通风机
FBCDZ№28/2×500
电机功率（千瓦）电机数量（台）叶轮直径（分米）主通风机对旋防爆风机
抽出式
2、矿用局部通风机
FBD№6.3/2×30
电机功率（千瓦）电机数量（台）
叶轮直径（630毫米）防爆风机
抽出
3、矿用湿式除尘风机
KCS-300D-Ⅱ
电机驱动
处理风量（m /min）除尘矿用湿式3
设计序列号
4、煤矿用双螺杆风冷式空气压缩机
MLGF6/7-37G
轮轨式
驱动功率（KW）
公称容积流量（m /min）
风冷式双螺杆煤矿用
额定排气压力（0.7MPa)
3
二、泵
1、污水潜水电泵
WQY50-100-25-S
上出水（旁出水不标）配套电机功率（KW）水泵额定扬程（m）
水泵额定流量（m /h)
电机为充油式污水潜水电泵
32、煤矿用耐磨多级离心泵
MD155-30×10
泵的级数（叶轮个数）泵规定点的单级扬程（m)
泵规定点流量（m /h)煤矿用耐磨多级离心泵
3
三、输送机
1、可伸缩带式输送机
DSJ100/100/2×90
电机功率（千瓦）
电机数量（台）
输送能力（吨/小时）
胶带宽度（1200毫米）
钢架式
可伸缩型
带式输送机
DTL120/140/2×400
电机功率（千瓦）
电机数量（台）
输送能力（吨/小时）
胶带宽度（1200毫米）
钢架落地式
通用型
带式输送机
3、中双链刮板输送机
SGZ764/500
总装机功率（KW）中部槽宽度(mm）中双链刮板
输送机
4、刮板转载机
SZZ730/90
中部槽宽（mm)中双链转载机输送
总装机功率（KW）
四、绞车
1、主提升绞车
JK-2/1.5
卷筒直径（m)矿用提升机卷扬机大类代号
卷筒宽度（m)
2、运输绞车
JYB- ×
补充特征，双速为S，单速不注改进序号
快速时基准层上钢丝绳速度，单位为米每秒(m/s)快速时基准层上钢丝绳静张力，单位为千牛(KN)钢架式可伸缩型带式输送机
3、调度绞车
JD-外层钢丝绳最大静张力，10KN 调度绞车
卷扬机类
4、回柱绞车
JH-钢丝绳平均静张力，单位10KN 回柱
绞车
修改序号
5、双速多用绞车
JSDB-
改进序号
慢速时钢丝绳外层最大静
张力，单位：10KN
隔爆型
第二特征代号(齿轮传动）
第一特征代号（双速多用）
绞车类（卷扬机类）
6、固定车箱式矿车
MGC1.1-6
轨距代号：6表示600mm
容积代号（m）
车辆代号；轴距550mm
固定车箱式代号
3
煤矿车辆代号
五、开关类
1、矿用隔爆兼本安型真空馈电开关
KJZ5- /1140/660
额定电流（A)
设计序号
真空
隔爆兼本安
馈电开关
2、矿用隔爆兼本安型交流真空软起动器
QJR10- / Z
额定电压（V)设计代号
软起动
隔爆兼本质安全型起动器额定电流（A)
真空
3、矿用隔爆型真空电磁起动器
QBZ-120/1140(660)
额定电压（V)真空式隔爆型起动器
额定电流（A)
4、矿用隔爆型照明信号综合保护装置
ZBZ-2.5/4.0 M 1140V/(660V)
电压等级1140V或660V 综合隔爆型装置
额定容量（2.5或4.0KVA)
照明
5、矿用隔爆兼本安型组合开关
KJZ2-1600/1140-8
额定电压（V)组合、真空
隔爆兼本质安全型开关
额定总电流（A)支路数
设计序号
六、高压设备
1、矿用隔爆型移动变电站用（永磁）高压真空开关
KBG- /10Y
额定电压（KV)高压隔爆型矿用开关额定电流（50- )移动变电站用
2、矿用隔爆型移动变电站用低压侧保护箱
BXB- /1140(660)Y
额定电压（V)隔爆型保护箱
额定电流（100- )移动变电站用
2、矿用隔爆型移动变电站
KBSGZY9- /
变压器额定容量（KVA)干式三相
性能水平代号
高压侧额定电压（KV)矿用隔爆型
移动式组合式
3、矿用隔爆型干式变压器
KBSG9- /
变压器额定容量（KVA)干式三相
性能水平代号
高压侧额定电压（KV)矿用隔爆型
4、矿用隔爆型智能高压配电装置
PBG-400/10Z
额定电压（KV)
高压真空
隔爆型（J表示隔爆兼本质安全）配电装置
额定电流（A)
智能
七、采掘设备
1、电牵引采煤机
MG200/500-WD1
电牵引
装机总功率（KW）截割功率（KW）滚筒无链
序号
煤机
2、掘进机
EBZ150A
悬臂式掘进机
纵轴式改进型
截割功率（KW）
2、液压支架
ZF6400/20/42
放顶煤液压支架
支架工作阻力（KN)最大高度（4200毫米）
最小高度（2000毫米）
八、其它
1、电磁除铁器
RCYB- -
卸铁方式：B为人工；D为人工自卸C为自动卸铁；Z为干粉振动式永磁式
除铁器
矿山机械类其它设备
电机数量（台）
适应输送带宽度（分米）
电缆的命名由八部分组成：
第一部分为系列代号M ，即煤字的拼音第一个字母； 第二部分为使用特性代号，反映电缆所使用的场合。
字母含义如下：C ，采煤机用；D 低温环境用；M ，帽灯用；Y ，采煤设备（移动）用；Z ，电钻用；
第三部分为结构特征代号，表示电缆的结构牲。
字母含义台下：B ，编织加强；J ，带监视线芯；P ，非金属屏蔽；PT ，金属屏蔽；Q ，轻型；R ，绕包加强。
第四部分为材料牲代号，有E 表示绝缘或护套采用弹性体材料。
绝缘和护套均采用橡胶时本部分省略。
E ，弹性体材料。
第五部分为额定电压。
第六部分为动力线芯数×标称截面积的表示。
二者间用乘号连接，单位为平方毫米。
第七部分为地线芯数×标称截面积的表示。
二者间用乘号连接，单位为平方毫米。
第八部分为辅助线芯数×标称截面积的表示。
二者间用乘号连接，单位为平方毫米。
如：采煤机屏蔽橡套软电缆，额定电压为0.66/1.14KV，动力线芯3×50，地线芯为1×10，控制线芯为4×4，带半导电屏蔽层，表示为MCP-0.66/1.14 3×50+1×10+4×4。
