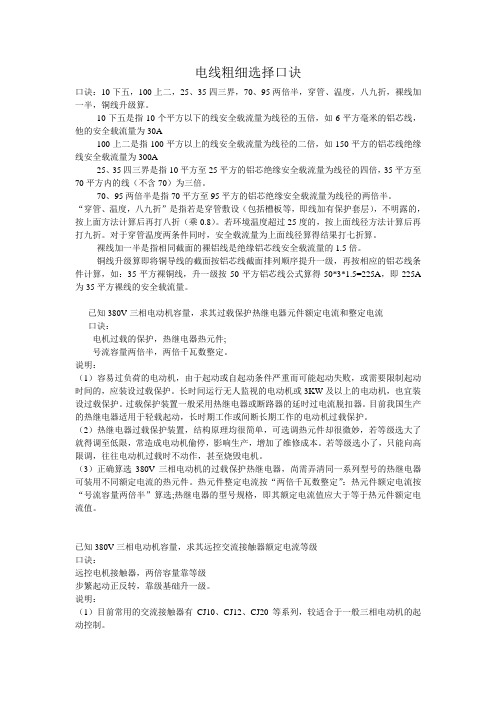

电线粗细选择口诀口诀：10下五，100上二，25、35四三界，70、95两倍半，穿管、温度，八九折，裸线加一半，铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯线绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘安全载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方至95平方的铝芯绝缘安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若环境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时，安全载流量为上面线径算得结果打七折算。
裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50*3*1.5=225A，即225A 为35平方裸线的安全载流量。
已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件;号流容量两倍半，两倍千瓦数整定。
说明：（1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败，或需要限制起动时间的，应装设过载保护。
长时间运行无人监视的电动机或3KW及以上的电动机，也宜装设过载保护。
过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。
目前我国生产的热继电器适用于轻载起动，长时期工作或间断长期工作的电动机过载保护。
（2）热继电器过载保护装置，结构原理均很简单，可选调热元件却很微妙，若等级选大了就得调至低限，常造成电动机偷停，影响生产，增加了维修成本。
若等级选小了，只能向高限调，往往电动机过载时不动作，甚至烧毁电机。

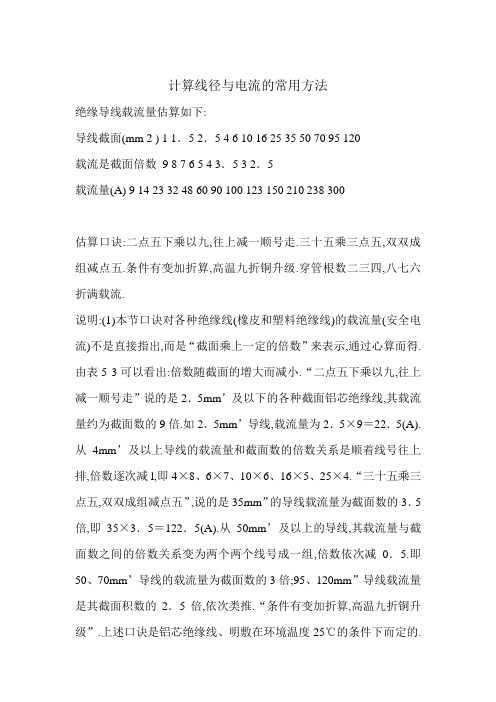

计算线径与电流的常用方法绝缘导线载流量估算如下:导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流.说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量--28A.4平方毫米铜电源线的安全载流量--35A .6平方毫米铜电源线的安全载流量--48A .10平方毫米铜电源线的安全载流量--65A.16平方毫米铜电源线的安全载流量--91A .25平方毫米铜电源线的安全载流量--120A.如果是铝线,线径要取铜线的1.5-2倍.如果铜线电流小于28A,按每平方毫米10A来取肯定安全.如果铜线电流大于120A,按每平方毫米5A来取.。
导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
根据经验可得1平方的铜导线安全载流量为5-8A;铝导线的安全载流量为3~5A. 经验口诀:二点五下乘以九，往上减一顺号走;三十五乘三点五，双双成组减点五;条件有变加折算，高温九折铜升级;穿管根数二三四，八七六折满载流。
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小.二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
单相电220V基础上：10A选1.5平方线径、16A选2.5平方线径、25A选4平方线径、32A 选6平方线线径、63A选10平方线径、100A选16平方线径一对电动机配线的口诀1.用途根据电动机容量(千瓦)直接决定所配支路导线截面的大小,不必将电动机容量先算出电流,再来选导线截面。

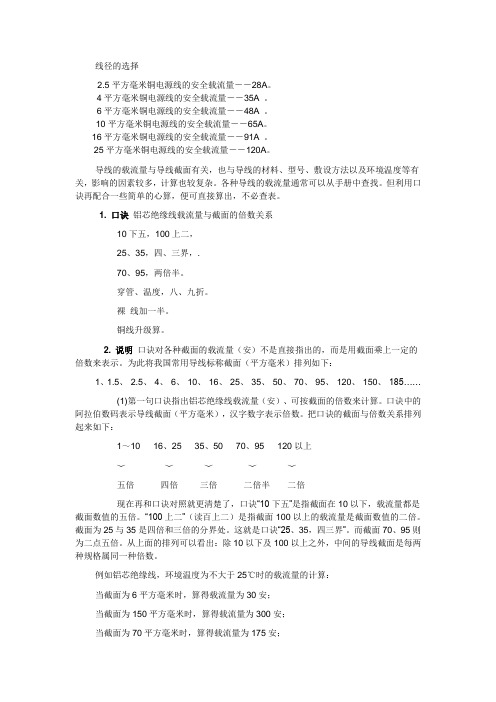

线径的选择2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
电线电缆线径计算方法电线电缆线径计算方法一、估算铜、铁、铝线的质量公式：m=ρls（kg/km）质量=截面积×密度S=截面积（mm2）1.铜线m=9S m=重量（kg）2. 铝线m=3S d=线径（mm）3. 铁线m=8S铜的密度8.9g/cm3、铝的密度2.7g/cm3、铁的密度7.8g/cm3二、按线径估算质量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度K=PL K=负载距P=功率（kw）L=长度（km）例：某车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距：K=200×0.2=40 kw.km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2铝线40×4=160mm2实际选用185mm2铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。
导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

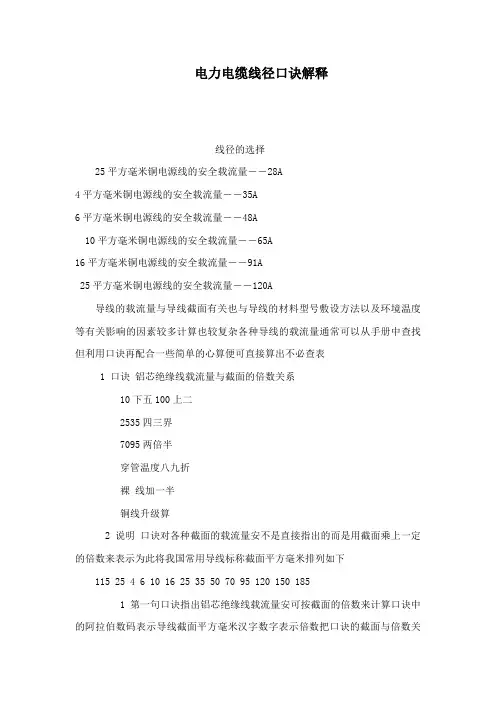

电力电缆线径口诀解释线径的选择25平方毫米铜电源线的安全载流量－－28A4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A导线的载流量与导线截面有关也与导线的材料型号敷设方法以及环境温度等有关影响的因素较多计算也较复杂各种导线的载流量通常可以从手册中查找但利用口诀再配合一些简单的心算便可直接算出不必查表1 口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二2535四三界7095两倍半穿管温度八九折裸线加一半铜线升级算2 说明口诀对各种截面的载流量安不是直接指出的而是用截面乘上一定的倍数来表示为此将我国常用导线标称截面平方毫米排列如下115 25 4 6 10 16 25 35 50 70 95 120 150 1851第一句口诀指出铝芯绝缘线载流量安可按截面的倍数来计算口诀中的阿拉伯数码表示导线截面平方毫米汉字数字表示倍数把口诀的截面与倍数关系排列起来如下1～10 1625 3550 7095 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了口诀10下五是指截面在10以下载流量都是截面数值的五倍100上二读百上二是指截面100以上的载流量是截面数值的二倍截面为25与35是四倍和三倍的分界处这就是口诀2535四三界而截面7095则为二点五倍从上面的排列可以看出除10以下及100以上之外中间的导线截面是每两种规格属同一种倍数例如铝芯绝缘线环境温度为不大于25时的载流量的计算当截面为6平方毫米时算得载流量为30安当截面为150平方毫米时算得载流量为300安当截面为70平方毫米时算得载流量为175安从上面的排列还可以看出倍数随截面的增大而减小在倍数转变的交界处误差稍大些比如截面25与35是四倍与三倍的分界处25属四倍的范围它按口诀算为100安但按手册为97安而35则相反按口诀算为105安但查表为117安不过这对使用的影响并不大当然若能胸中有数在选择导线截面时25的不让它满到100安35的则可略为超过105安便更准确了同样25平方毫米的导线位置在五倍的始端实际便不止五倍最大可达到20安以上不过为了减少导线内的电能损耗通常电流都不用到这么大手册中一般只标12安2后面三句口诀便是对条件改变的处理穿管温度八九折是指若是穿管敷设包括槽板等敷设即导线加有保护套层不明露的计算后再打八折若环境温度超过25计算后再打九折若既穿管敷设温度又超过25则打八折后再打九折或简单按一次打七折计算关于环境温度按规定是指夏天最热月的平均最高温度实际上温度是变动的一般情况下它影响导线载流并不很大因此只对某些温车间或较热地区超过25较多时才考虑打折扣例如对铝心绝缘线在不同条件下载流量的计算当截面为10平方毫米穿管时则载流量为10×5×08═40安若为高温则载流量为10×5×09═45安若是穿管又高温则载流量为10×5×07═35安再补充一下电源线线径选择的东东1如果是纯电阻性负载比如说是照明电路一平方电源线可以安全到152KW的负载2如果是容性或者感性负载比如电机空调冰箱电热水器则得乘上安全系数152倍以防止启动电流使保护开关跳闸一各种绝缘导线安全载流量的估算截面与安全截面的倍数见表口诀一二点五下整九倍往上减一顺号对三五线乘三点五双双成组减半倍注二点五下整九倍往上减一顺号对即是25mm2即以下的各种铝芯绝缘导线其安全载流量为25×9225A从4MM2以上导线的安全载流量和截面的关系为线号往上排倍数逐渐减一而35MM2的导线的安全载流量为截面的335倍即三五线乘三点五50MM2以上截面数和安全电流之间的倍数关系为两个两个线号一组倍数com 双双成组减半倍特别提示表适用于铝线绝缘导线环境温度为25ordmC时明敷当环境温度升高和敷设方式变化以及采用铜线时可用下述估算方法进行修正口诀二条件不同另处理高温九折铜升级导线穿管二三四八七六折最好记注当使用的导线为铜导线时其安全载流量比同规格铝线略大一点可按表加大一个线号记算如记算16MM2的铜线可视为25MM2的铝线用口诀一有25×4100A 即为高温九折铜升级导线穿管根数增加导线的安全载流量减小估算可视为明敷再打一个折扣一根管子穿两根线时的安全电流为明敷时的08倍二10604KV三相变压器一二次额定电流的估算口诀三容量算电流系数相乘求六千零点一十千点零六低压流好算容量流好算三10604kv三相变压器一二次熔丝电流估算口诀四低压熔丝即额流高压二倍来相求注低压侧熔丝大小可以根据高压侧额定电流的大小来选择高压侧熔丝电流约为高压侧电流的二倍例1004KV100KVA三相变压器低压侧熔丝电流是多少解按口诀三高压侧电流为100×0066A故高压侧熔丝电流为6×212A低压侧额定电流为100×15150A低压侧额定电流为150A四直接起动电动机控制开关及熔丝的估算口诀五熔丝三倍供电流七千瓦电机直接投六倍千瓦选开关四倍千瓦熔丝流注1口诀适用于380V笼式电动机一办当供电线路容量不小于电动机容量的三倍时才允许7KW即以下的电动机直接起动2直接起动常使用的开关如胶盖闸刀开关铁壳开关等其容量可按电动机容量的六倍进行选用作短路保护用的熔丝电流可按电动机容量的四倍选择例45KW电动机用铁壳开关直接起动其开关容量及熔丝如和选用解根据口诀五45×627A45×418A故开关选HH4-30熔丝选20A五电动机供电导线截面的估算口诀六多大电线配电机截面系数相加知二点五加三四加四六上加五记仔细百二反配整一百顺号依次往下推注不同截面的导线所供电动机容量的范围就能直接算出其方法是多大电线配电机截面系数相加知即用该导线截面数再加上一个系数是它所能配电动机的最大KW数1二点五加三四加四即是25MM2的铜芯绝缘线三根穿管敷设可配2535 5KW 及以下的电动机而4MM2的铜芯绝缘线三根穿管敷设可配448KW即以下的电动机如10MM2的铜芯绝缘导线能10515KW电动机2百二反配整一百顺号依次往下推表示当电动机的容量达到100KW以上时导线所配电机的容量范围不再是上面导线截面数加上一个系数关系而是反过来120MM2的铜芯绝缘导线能配100KW电动机顺着导线截面规格号和电动机容量顺序排列依次例推即150MM2的导线可以125KW的电动六电焊机支路配电电流的估算口诀七电焊支路要配电容量降低把流算电弧八折电阻半二点五倍得答案注电焊机属于反复短时工作负荷决定了电焊机支路配电导线可以比正常持续负荷小一些而电焊通常分为电弧焊和电阻焊两大类电弧焊是利用电弧发出的热量使被焊零件局部加热达到熔化状态而到焊接的一种方法电阻焊则是将被焊的零件接在焊接机的线路里通过电流达到焊接温度时把被焊的地方压缩而达到焊接的目的电阻焊可分为点焊缝焊和对接焊用电时间更短些所以利用电焊机容量计算其支路配电电流时先把容量降低来计算一般电弧焊可以按焊机容量八折算电阻焊按五折算这就是电弧八折电弧半的意思然后再按改变的容量乘25倍即为该支路电流口诀适用于接在380v单相电源上的焊机例21KVA交流弧焊机接在380V单相电源上求电焊机支路配电电流根据口诀七21×08×2542A导线载流量的计算口诀评论导线的载流量与导线截面有关也与导线的材料型号敷设方法以及环境温度等有关影响的因素较多计算也较复杂各种导线的载流量通常可以从手册中查找但利用口诀再配合一些简单的心算便可直接算出不必查表1 口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二2535四三界7095两倍半穿管温度八九折裸线加一半铜线升级算2 说明口诀对各种截面的载流量安不是直接指出的而是用截面乘上一定的倍数来表示为此将我国常用导线标称截面平方毫米排列如下115 25 4 6 10 16 25 35 50 70 95 120 150 1851第一句口诀指出铝芯绝缘线载流量安可按截面的倍数来计算口诀中的阿拉伯数码表示导线截面平方毫米汉字数字表示倍数把口诀的截面与倍数关系排列起来如下1～10 1625 3550 7095 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍倍100上二读百上二是指截面100以上的载流量是截面数值的二倍截面为25与35是四倍和三倍的分界处这就是口诀2535四三界而截面7095则为二点五倍从上面的排列可以看出除10以下及100以上之外中间的导线截面是每两种规格属同一种倍数例如铝芯绝缘线环境温度为不大于25时的载流量的计算当截面为6平方毫米时算得载流量为30安当截面为150平方毫米时算得载流量为300安当截面为70平方毫米时算得载流量为175安从上面的排列还可以看出倍数随截面的增大而减小在倍数转变的交界处误差稍大些比如截面25与35是四倍与三倍的分界处25属四倍的范围它按口诀算为100安但按手册为97安而35则相反按口诀算为105安但查表为117安不过这对使用的影响并不大当然若能胸中有数在选择导线截面时25的不让它满到100安35的则可略为超过105安便更准确了同样25平方毫米的导线位置在五倍的始端实际便不止五倍最大可达到20安以上不过为了减少导线内的电能损耗通常电流都不用到这么大手册中一般只标12安2后面三句口诀便是对条件改变的处理穿管温度八九折是指若是穿管敷设包括槽板等敷设即导线加有保护套层不明露的计算后再打八折若环境温度超过25计算后再打九折若既穿管敷设温度又超过25则打八折后再打九折或简单按一次打七折计算关于环境温度按规定是指夏天最热月的平均最高温度实际上温度是变动的一般情况下它影响导线载流并不很大因此只对某些温车间或较热地区超过25较多时才考虑打折扣例如对铝心绝缘线在不同条件下载流量的计算当截面为10平方毫米穿管时则载流量为10×5×08═40安若为高温则载流量为10×5×09═45安若是穿管又高温则载流量为10×5×07═35安3对于裸铝线的载流量口诀指出裸线加一半即计算后再加一半这是指同样截面裸铝线与铝芯绝缘线比较载流量可加大一半例如对裸铝线载流量的计算当截面为16平方毫米时则载流量为16×4×15═96安若在高温下则载流量。

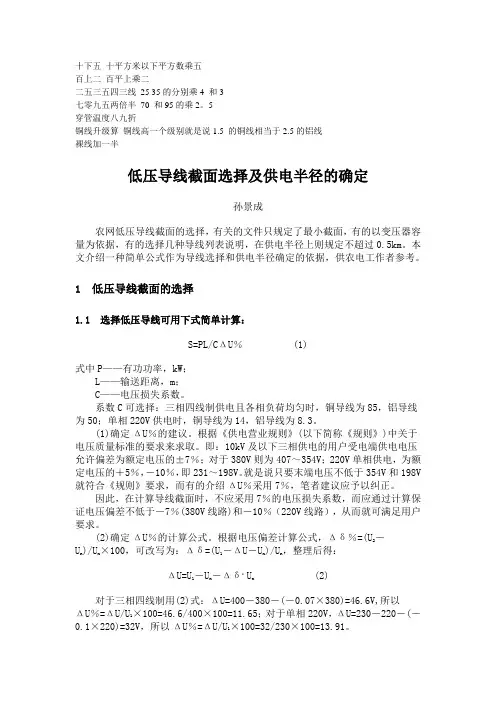

十下五十平方米以下平方数乘五百上二百平上乘二二五三五四三线25 35的分别乘4 和3七零九五两倍半70 和95的乘2。
5穿管温度八九折铜线升级算铜线高一个级别就是说1.5 的铜线相当于2.5的铝线裸线加一半低压导线截面选择及供电半径的确定孙景成农网低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。
本文介绍一种简单公式作为导线选择和供电半径确定的依据，供农电工作者参考。
1 低压导线截面的选择1.1 选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。
系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。
(1)确定ΔU％的建议。
根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。
即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。
就是说只要末端电压不低于354V和198V 就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。
因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。
(2)确定ΔU％的计算公式。
根据电压偏差计算公式，Δδ％=(U2－U n )/Un×100，可改写为：Δδ=(U1－ΔU－Un)/Un，整理后得：ΔU=U1－U n－Δδ．U n(2) 对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。
电工线径口诀
电工线径是指电线的截面直径，它是电线的一项重要参数。
正确选择合适的电工线径对于电路的正常运行非常重要，也是保障电气安全的基础。
为了帮助大家更好地掌握电工线径的选择原则，下面给大家介绍一个简单易记的电工线径口诀。
口诀内容如下：
十分之一五八取整，再乘以2倍欢喜种。
一根铁丝捅里面，导线指导心情好。
嫌线容积太大，电流负载别发呆。
别小不棒小家子，电压降低功耗多。
接地线直径不容小瞧，承受电流要稳健。
电气线径选得对，安全可靠事半功倍。
这个口诀提醒大家，正确选择电工线径的原则是：
1. 根据电流大小选择合适的线径。
电工线径一般以标称截面直径为单位，按照十分之一、五八取整的规则进行计算，并乘以2倍。
这样可以保证电线的承载能力足够。
2. 导线内心丝颜色代表不同材质和功能，对于不同用途的电气设备，选择符合需要的导线。
3. 防止选用容积太大的线径，防止电线容易受潮、短路等问题。
4. 考虑线径的大小对电路中电压降低和功耗增加的影响，尽量选择合适的线径，避免不必要的能量损失。
5. 接地线的直径也需要合适选择，以保证其能承受电流并及时导向地。
通过这个简单的电工线径口诀，相信大家在电线选择过程中能够更加清晰和准确地判断出适合的线径，从而保障了电气设备的正常运行和使用安全。
希望大家能够牢记这个口诀，合理选用电工线径，提高电气安全意识，避免电气事故的发生。
电工线径的选择虽然看似简单，但确实是一项需要仔细选择和考量的重要任务。
电工电线计算公式1、二点五下乘以九，往上减一顺号走。
三五乘以三点五，双双成组减点五。
条件变化加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
本口诀对各种绝缘电线的载流量（安全载流）不是直接指出而是通过截面乘以倍数计算得出，倍数随截面增大而减小。
“二点五下乘以九，往上减一顺号走”表示2.5平方以下的铝线截面乘以九，就是安全载流。
从4平方以上，顺着线号，倍数逐次减一，即4*8 6*7 10*6 16*5 25*4.“三五乘以三点五，双双成组减点五”表示35平方乘以3.5倍，从50平方以上导线，为两个线号为一组，倍数依次减0.5.即（50---70）*3 （95----120）*2.5 （150---185）*2，依此类推。
“条件有变加折算，高温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下而定的。
若环境温度高于25C °，就要打九折。
使用铜线时，按上一号计算。
如：10平方铜线，按16平方铝线计算。
2、导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
电线粗细选择口诀
口诀：10下五，100上二，25、35四三界，70、95两倍半，穿管、温度，八九折，裸线加一半，铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A
100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯线绝缘线安全载流量为300A
25、35四三界是指10平方至25平方的铝芯绝缘安全载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方至95平方的铝芯绝缘安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若环境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时，安全载流量为上面线径算得结果打七折算。
裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50*3*1.5=225A，即225A为35平方
裸线的安全载流量。
线缆横截面积总览：0.5mm2、1mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、75mm2、90mm2、120mm2、150mm2、185mm2、240mm2。
电⼯电线计算公式电⼯电线计算公式1、⼆点五下乘以九，往上减⼀顺号⾛。
三五乘以三点五，双双成组减点五。
条件变化加折算，⾼温九折铜升级。
穿管根数⼆三四，⼋七六折满载流。
本⼝诀对各种绝缘电线的载流量（安全载流）不是直接指出⽽是通过截⾯乘以倍数计算得出，倍数随截⾯增⼤⽽减⼩。
“⼆点五下乘以九，往上减⼀顺号⾛”表⽰2.5平⽅以下的铝线截⾯乘以九，就是安全载流。
从4平⽅以上，顺着线号，倍数逐次减⼀，即4*8 6*7 10*6 16*5 25*4.“三五乘以三点五，双双成组减点五”表⽰35平⽅乘以3.5倍，从50平⽅以上导线，为两个线号为⼀组，倍数依次减0.5.即（50---70）*3 （95----120）*2.5 （150---185）*2，依此类推。
“条件有变加折算，⾼温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下⽽定的。
若环境温度⾼于25C °，就要打九折。
使⽤铜线时，按上⼀号计算。
如：10平⽅铜线，按16平⽅铝线计算。
2、导线截⾯积与电流的关系⼀般铜线安全计算⽅法是：2.5平⽅毫⽶铜电源线的安全载流量－－28A。
4平⽅毫⽶铜电源线的安全载流量－－35A 。
6平⽅毫⽶铜电源线的安全载流量－－48A 。
10平⽅毫⽶铜电源线的安全载流量－－65A。
16平⽅毫⽶铜电源线的安全载流量－－91A 。
25平⽅毫⽶铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流⼩于28A，按每平⽅毫⽶10A来取肯定安全。
如果铜线电流⼤于120A，按每平⽅毫⽶5A来取。
导线的截⾯积所能正常通过的电流可根据其所需要导通的电流总数进⾏选择，⼀般可按照如下顺⼝溜进⾏确定：⼗下五,百上⼆, ⼆五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释⼀下,就是10平⽅⼀下的铝线,平⽅毫⽶数乘以5就可以了,要是铜线呢,就升⼀个档,⽐如2.5平⽅的铜线,就按4平⽅计算.⼀百以上的都是截⾯积乘以2, ⼆⼗五平⽅以下的乘以4, 三⼗五平⽅以上的乘以3, 柒拾和95平⽅都乘以2.5,这么⼏句⼝诀应该很好记吧,说明:只能作为估算,不是很准确。
1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。
②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。
③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。
④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。
⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。
2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。
②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。
3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。
②、二点五下乘以九，往上减一顺号走。
③、三十五乘三点五，双双成组减点五。
④、条件有变打折算，高温九折铜升级。
⑤、穿管根数二三四，八七六折满载流。
4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。
②、铝芯四平方乘七，往上减一顺号走。
③、二十五乘三点五，三十五乘整数三。
④、五十七十二点五，双双成组减点五。
⑤、铜芯电缆载流量，铝芯载流一点三。
5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。
②、厚三排宽乘以十，厚四排宽乘十二。
③、以上厚度每增一，系数增值亦为一。
④、母排二三四并列，分别八七六折算。
⑤、高温直流打九折，铜排再乘一点三。
⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。
6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。
②、厚度四五六及八，截面八七六五折。
③、扁钢直流载流量，截面乘以一点五。
7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。
8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。
电线电缆线径计算方法估算铜、铁、铝线的质量公式：m二p s (kg/km)质量二截面积乂密度1.铜线m=9S2.铝线m=3S3.铁线m=8S S=截面积(mm2)m=重量( kg)d二线径(mm)铜的密度8.9g/cm3、铝的密度2.7g/cm3、铁的密度7.8g/cm3二、按线径估算质量( kg/km)1.铜线W=6.98d2^ 7c f2.铝线W=2.12d2^ 2c f3.铁丝W=6.12d2^ 6c f三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距 (架空线)负荷距二功率X长度K=PL K=负载距P二功率（kw）L=长度（km）例：某车间与配电房变压器相距200m,动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距：K=200X0.2=40 kw.km因为根据铜线：每千瓦公里用2.5mm2,铝线：每千瓦公里用4mm2”铜线40X2.5=100mm2实际选用120mm2铝线40X4=160mm2实际选用185mm2铝线计算截面公式实际选用185mm2△ u是电压损失百分数（允许电压损失是额定电压的4%）—般是5%。
导体载流量的计算口诀1、用途：各种导线的载流量（安全电流）通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料（铝或铜）,型号（绝缘线或裸线等）,敷设方法（明敷或穿管等）以及环境温度（25度左右或更大）等有关,影响的因素较多,计算也较复杂。
10 下五,1 0 0 上二。
2 5 ，3 5 ，四三界7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量（电流,安）不是直接指出,而是“用截面乘上一定的倍数”来,表示。
线径和功率的计算公式在电子领域中，线径和功率计算是非常重要的。
线径是指电线的直径，通常用来衡量电线的截面积。
线径越大，电线的导电能力和承载能力就越强。
功率是指单位时间内所转化的能量数量，单位为瓦特（W）。
关于线径的计算公式，常用的有以下几种：1.线径和电流的关系：线径与电流之间的关系遵循安培定律，即电流越大，所需的线径也越大。
一般来说，线径越大，电阻就越小，从而减小电线发热的可能性。
2.单芯线（例如直流导线）的线径计算公式：对于单芯线（例如直流导线）来说，线径的计算公式如下：线径(mm²) = (I × K) / (S × δ)其中，I为电流强度，K为系数，S为所需的电压降，δ为电线的允许电压降范围。
3.绕组线圈的线径计算公式：对于绕组线圈来说，线径的计算公式如下：线径(mm²) = (K × Φ × B) / J其中，K为系数，Φ为磁通量，B为磁感应强度，J为电流密度。
关于功率的计算公式，常用的有以下几种：1.单相功率的计算公式：对于单相电路来说，功率的计算公式如下：功率(W) = 电压(V) × 电流(A) × cosθ其中，θ为电压与电流的相位差，cosθ为功率因数。
2.三相功率的计算公式：对于三相电路来说有功功率(W) = √3 × 电压(V) × 电流(A) × cosθ无功功率(W) = √3 × 电压(V) × 电流(A) × sinθ视在功率(VA)=√(有功功率²+无功功率²)其中，θ为电压与电流的相位差，cosθ为功率因数，sinθ为无功功率因数。
在实际应用中，根据具体的情况，可能会有更多适用于特定场景的线径和功率计算公式。
因此，在进行线径和功率的计算时，需要根据具体的问题和条件选择相应的公式。
总结起来，线径和功率的计算公式在电子领域中是非常重要的。
电缆的线径是如何计算:
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
1、根据负荷电流初步选择电缆截面：
对10KV线路，10000KVA容量对应的额定电流是：
Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘
铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。
2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。
这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。
3、校验导线的电压降。
