使用电源线的计算方法

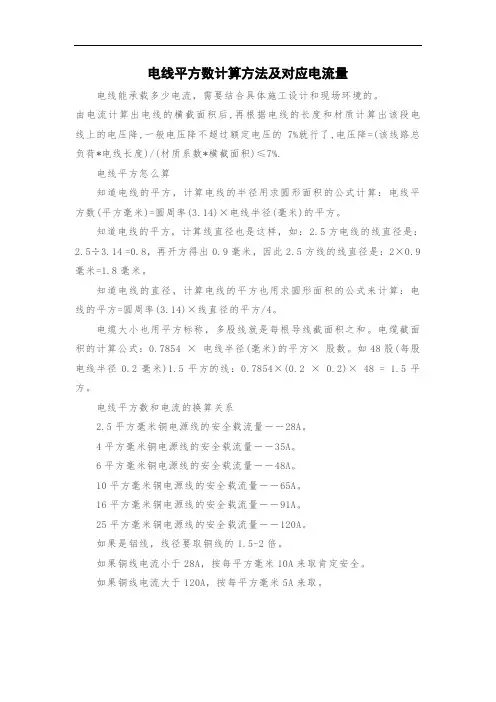

电线平方数计算方法及对应电流量电线能承载多少电流，需要结合具体施工设计和现场环境的。

由电流计算出电线的横截面积后,再根据电线的长度和材质计算出该段电线上的电压降,一般电压降不超过额定电压的7%就行了,电压降=(该线路总负荷*电线长度)/(材质系数*横截面积)≤7%.电线平方怎么算知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方。

知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 =0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米=1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方=圆周率(3.14)×线直径的平方/4。

电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 ×电线半径(毫米)的平方×股数。

如48股(每股电线半径0.2毫米)1.5平方的线：0.7854×(0.2 × 0.2)× 48 = 1.5平方。

电线平方数和电流的换算关系2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。

6平方毫米铜电源线的安全载流量－－48A。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

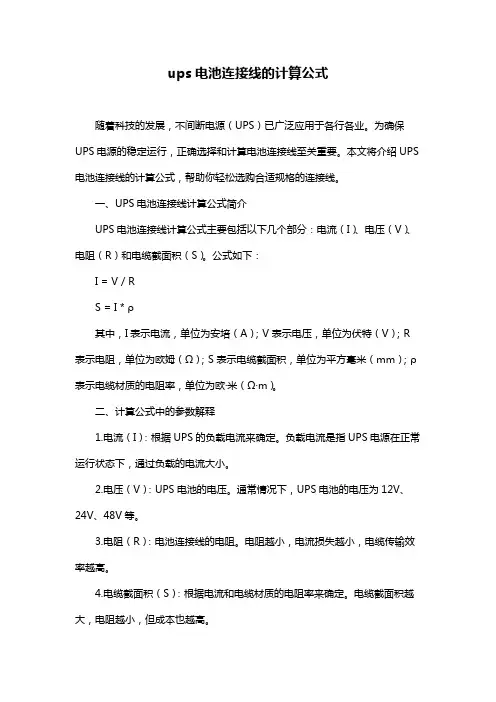

ups电池连接线的计算公式随着科技的发展，不间断电源（UPS）已广泛应用于各行各业。

为确保UPS电源的稳定运行，正确选择和计算电池连接线至关重要。

本文将介绍UPS 电池连接线的计算公式，帮助你轻松选购合适规格的连接线。

一、UPS电池连接线计算公式简介UPS电池连接线计算公式主要包括以下几个部分：电流（I）、电压（V）、电阻（R）和电缆截面积（S）。

公式如下：I = V / RS = I * ρ其中，I表示电流，单位为安培（A）；V表示电压，单位为伏特（V）；R 表示电阻，单位为欧姆（Ω）；S表示电缆截面积，单位为平方毫米（mm）；ρ表示电缆材质的电阻率，单位为欧·米（Ω·m）。

二、计算公式中的参数解释1.电流（I）：根据UPS的负载电流来确定。

负载电流是指UPS电源在正常运行状态下，通过负载的电流大小。

2.电压（V）：UPS电池的电压。

通常情况下，UPS电池的电压为12V、24V、48V等。

3.电阻（R）：电池连接线的电阻。

电阻越小，电流损失越小，电缆传输效率越高。

4.电缆截面积（S）：根据电流和电缆材质的电阻率来确定。

电缆截面积越大，电阻越小，但成本也越高。

三、实例演示计算过程假设我们有一台电压为24V、负载电流为10A的UPS电源，需要选用合适的电池连接线。

已知电缆材质的电阻率为0.1Ω·m。

1.计算电阻：R = V / I = 24V / 10A =2.4Ω2.计算电缆截面积：S = I * ρ = 10A * 0.1Ω·m = 1mm根据计算结果，选用截面积为1mm的电缆即可满足需求。

四、注意事项及实用建议1.在计算电缆截面积时，可适当预留一定的余量，以确保电缆的稳定运行。

2.选择电缆时，不仅要考虑电缆的电阻和截面积，还要关注电缆的耐压性能。

UPS电池连接线的耐压值应大于电源电压和负载电压之和。

3.建议选择知名品牌、质量可靠的电缆，以确保UPS电源系统的稳定运行。

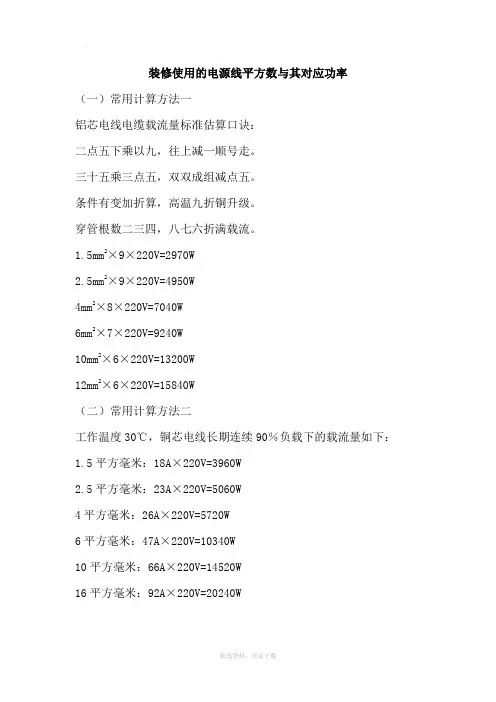

装修使用的电源线平方数与其对应功率（一）常用计算方法一铝芯电线电缆载流量标准估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1.5mm2×9×220V=2970W2.5mm2×9×220V=4950W4mm2×8×220V=7040W6mm2×7×220V=9240W10mm2×6×220V=13200W12mm2×6×220V=15840W（二）常用计算方法二工作温度30℃，铜芯电线长期连续90％负载下的载流量如下：1.5平方毫米：18A×220V=3960W2.5平方毫米：23A×220V=5060W4平方毫米：26A×220V=5720W6平方毫米：47A×220V=10340W10平方毫米：66A×220V=14520W16平方毫米：92A×220V=20240W（三）常用计算方法三国标GB4706.1-1992/1998规定的电线负载电流值（部分）（1）铜芯电线，铜芯线截面积允许长期电流：1.5 平方毫米(16A)×220V=3520W2.5 平方毫米(16A～25A)×220V=3520W～5500W4平方毫米(25A～32A)×220V=5500W～7040W6平方毫米(32A～40A)×220V=7040W～8800W（2）铝芯电线，铝芯线截面积允许长期电流：2.5 平方毫米(13A～20A)×220V=2860W～4400W4平方毫米( 20A～25A)×220V=4400W～5500W6平方毫米( 25A～32A)×220V=5500W～7040W（四）举例说明：1、每台计算机耗电约为300～500W(约1～1.5A)，那么10台计算机就得3000～5000W，就需要使用2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

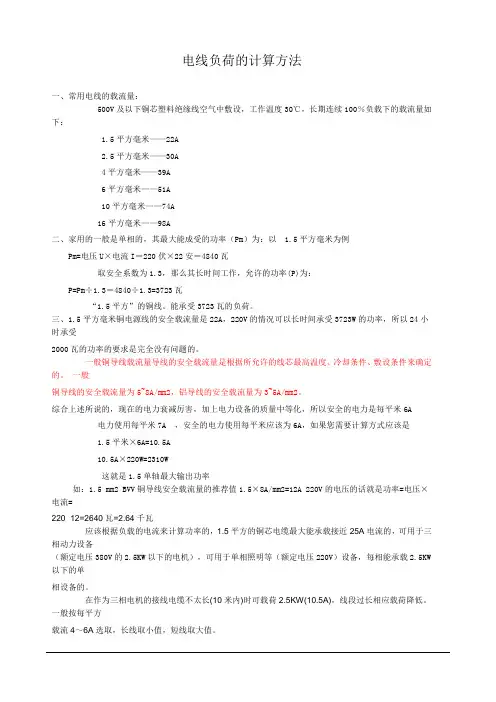

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A 4840瓦2713.333332.5平方毫米——30A 6600瓦0.560606064平方毫米——39A 8580瓦6平方毫米——51A 11220瓦10平方毫米——74A 16280瓦16平方毫米——98A21560瓦二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例 Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为： P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

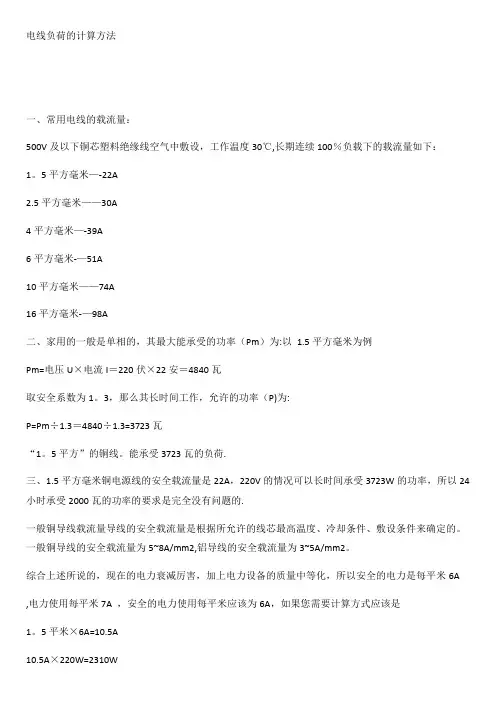

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃,长期连续100％负载下的载流量如下：1。

5平方毫米—-22A2.5平方毫米——30A4平方毫米—-39A6平方毫米-—51A10平方毫米——74A16平方毫米-—98A二、家用的一般是单相的，其最大能承受的功率（Pm）为:以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1。

3，那么其长时间工作，允许的功率（P)为:P=Pm÷1.3＝4840÷1.3=3723瓦“1。

5平方”的铜线。

能承受3723瓦的负荷.三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A ,电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1。

5平米×6A=10.5A10.5A×220W=2310W这就是1。

5单轴最大输出功率如:1。

5 mm2 bvV铜导线安全载流量的推荐值1。

5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2。

64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机）,可用于单相照明等（额定电压220V）设备，每相能承载2.5KW 以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2。

装修使用的电源线平方数与其对应功率（一）常用计算方法一铝芯电线电缆载流量标准估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1.5mm2×9×220V=2970W2.5mm2×9×220V=4950W4mm2×8×220V=7040W6mm2×7×220V=9240W10mm2×6×220V=13200W12mm2×6×220V=15840W（二）常用计算方法二工作温度30℃，铜芯电线长期连续90％负载下的载流量如下：1.5平方毫米：18A×220V=3960W2.5平方毫米：23A×220V=5060W4平方毫米：26A×220V=5720W6平方毫米：47A×220V=10340W10平方毫米：66A×220V=14520W16平方毫米：92A×220V=20240W（三）常用计算方法三国标GB4706.1-1992/1998规定的电线负载电流值（部分）（1）铜芯电线，铜芯线截面积允许长期电流：1.5 平方毫米(16A)×220V=3520W2.5 平方毫米(16A～25A)×220V=3520W～5500W4平方毫米(25A～32A)×220V=5500W～7040W6平方毫米(32A～40A)×220V=7040W～8800W（2）铝芯电线，铝芯线截面积允许长期电流：2.5 平方毫米(13A～20A)×220V=2860W～4400W4平方毫米( 20A～25A)×220V=4400W～5500W6平方毫米( 25A～32A)×220V=5500W～7040W（四）举例说明：1、每台计算机耗电约为300～500W(约1～1.5A)，那么10台计算机就得3000～5000W，就需要使用2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

电⼯电线计算公式电⼯电线计算公式1、⼆点五下乘以九，往上减⼀顺号⾛。

三五乘以三点五，双双成组减点五。

条件变化加折算，⾼温九折铜升级。

穿管根数⼆三四，⼋七六折满载流。

本⼝诀对各种绝缘电线的载流量（安全载流）不是直接指出⽽是通过截⾯乘以倍数计算得出，倍数随截⾯增⼤⽽减⼩。

“⼆点五下乘以九，往上减⼀顺号⾛”表⽰2.5平⽅以下的铝线截⾯乘以九，就是安全载流。

从4平⽅以上，顺着线号，倍数逐次减⼀，即4*8 6*7 10*6 16*5 25*4.“三五乘以三点五，双双成组减点五”表⽰35平⽅乘以3.5倍，从50平⽅以上导线，为两个线号为⼀组，倍数依次减0.5.即（50---70）*3 （95----120）*2.5 （150---185）*2，依此类推。

“条件有变加折算，⾼温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下⽽定的。

若环境温度⾼于25C °，就要打九折。

使⽤铜线时，按上⼀号计算。

如：10平⽅铜线，按16平⽅铝线计算。

2、导线截⾯积与电流的关系⼀般铜线安全计算⽅法是：2.5平⽅毫⽶铜电源线的安全载流量－－28A。

4平⽅毫⽶铜电源线的安全载流量－－35A 。

6平⽅毫⽶铜电源线的安全载流量－－48A 。

10平⽅毫⽶铜电源线的安全载流量－－65A。

16平⽅毫⽶铜电源线的安全载流量－－91A 。

25平⽅毫⽶铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流⼩于28A，按每平⽅毫⽶10A来取肯定安全。

如果铜线电流⼤于120A，按每平⽅毫⽶5A来取。

导线的截⾯积所能正常通过的电流可根据其所需要导通的电流总数进⾏选择，⼀般可按照如下顺⼝溜进⾏确定：⼗下五,百上⼆, ⼆五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释⼀下,就是10平⽅⼀下的铝线,平⽅毫⽶数乘以5就可以了,要是铜线呢,就升⼀个档,⽐如2.5平⽅的铜线,就按4平⽅计算.⼀百以上的都是截⾯积乘以2, ⼆⼗五平⽅以下的乘以4, 三⼗五平⽅以上的乘以3, 柒拾和95平⽅都乘以2.5,这么⼏句⼝诀应该很好记吧,说明:只能作为估算,不是很准确。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。

6平方毫米铜电源线的安全载流量－－48A。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

(国标1.5平方导体直径1.38 BV 塑铜线 ## BLV 塑铝线）（国标2.5平方导体直径1.78 BV 塑铜线 ## BLV 塑铝线）（国标4平方导体直径2.25 BV 塑铜线 ## BLV 塑铝线）（国标6平方导体直径2.76 BV 塑铜线 ## BLV 塑铝线）（国标10平方导体直径1.33*7 BV 塑铜线 ## BLV 塑铝线）（国标16平方导体直径170*7 BV 塑铜线 ## BLV 塑铝线）（国标25平方导体直径210*7 BV 塑铜线 ## BLV 塑铝线）（国标35平方导体直径250*7 BV 塑铜线 ## BLV 塑铝线）（国标50平方导体直径178*19 BV 塑铜线 ## BLV 塑铝线）（国标70平方导体直径210*19 BV 塑铜线 ## BLV 塑铝线）（国标95平方导体直径250*19BV 塑铜线 ## BLV 塑铝线）25℃时铜线的载流量是1mm 15A1.5 18A2.5 26A4 38A6 44A10 68A16 80A25 109A35 125A50 163A70 202A95 243A120 285A150 320A如果一台排风扇是三相电机，它的标签上只写了电压380V，功率是4KW，还有转速，那么怎么计算它的电流呢？A=KW/（1.732*0.38*COS) COS=功率因数电流=4000W/（根号3 即1.732×380V×0.8）一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW 以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式： P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

装修使用的电源线平方数与其对应功率（一）常用计算方法一铝芯电线电缆载流量标准估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1.5mm2×9×220V=2970W2.5mm2×9×220V=4950W4mm2×8×220V=7040W6mm2×7×220V=9240W10mm2×6×220V=13200W12mm2×6×220V=15840W（二）常用计算方法二工作温度30℃，铜芯电线长期连续90％负载下的载流量如下：1.5平方毫米：18A×220V=3960W2.5平方毫米：23A×220V=5060W4平方毫米：26A×220V=5720W6平方毫米：47A×220V=10340W10平方毫米：66A×220V=14520W16平方毫米：92A×220V=20240W（三）常用计算方法三国标GB4706.1-1992/1998规定的电线负载电流值（部分）（1）铜芯电线，铜芯线截面积允许长期电流：1.5 平方毫米(16A)×220V=3520W2.5 平方毫米(16A～25A)×220V=3520W～5500W4平方毫米(25A～32A)×220V=5500W～7040W6平方毫米(32A～40A)×220V=7040W～8800W（2）铝芯电线，铝芯线截面积允许长期电流：2.5 平方毫米(13A～20A)×220V=2860W～4400W4平方毫米( 20A～25A)×220V=4400W～5500W6平方毫米( 25A～32A)×220V=5500W～7040W（四）举例说明：1、每台计算机耗电约为300～500W(约1～1.5A)，那么10台计算机就得3000～5000W，就需要使用2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

铜线的电流计算方法I= 一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为 2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
