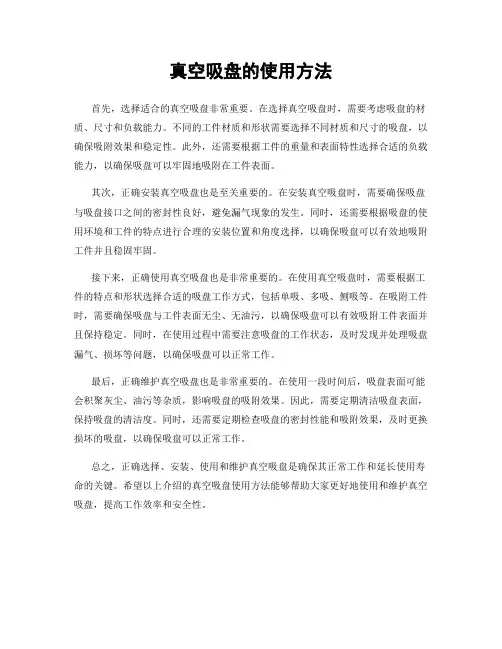

真空吸盘的使用方法
首先，选择适合的真空吸盘非常重要。
在选择真空吸盘时，需要考虑吸盘的材质、尺寸和负载能力。
不同的工件材质和形状需要选择不同材质和尺寸的吸盘，以确保吸附效果和稳定性。
此外，还需要根据工件的重量和表面特性选择合适的负载能力，以确保吸盘可以牢固地吸附在工件表面。
其次，正确安装真空吸盘也是至关重要的。
在安装真空吸盘时，需要确保吸盘与吸盘接口之间的密封性良好，避免漏气现象的发生。
同时，还需要根据吸盘的使用环境和工件的特点进行合理的安装位置和角度选择，以确保吸盘可以有效地吸附工件并且稳固牢固。
接下来，正确使用真空吸盘也是非常重要的。
在使用真空吸盘时，需要根据工件的特点和形状选择合适的吸盘工作方式，包括单吸、多吸、侧吸等。
在吸附工件时，需要确保吸盘与工件表面无尘、无油污，以确保吸盘可以有效吸附工件表面并且保持稳定。
同时，在使用过程中需要注意吸盘的工作状态，及时发现并处理吸盘漏气、损坏等问题，以确保吸盘可以正常工作。
最后，正确维护真空吸盘也是非常重要的。
在使用一段时间后，吸盘表面可能会积聚灰尘、油污等杂质，影响吸盘的吸附效果。
因此，需要定期清洁吸盘表面，保持吸盘的清洁度。
同时，还需要定期检查吸盘的密封性能和吸附效果，及时更换损坏的吸盘，以确保吸盘可以正常工作。
总之，正确选择、安装、使用和维护真空吸盘是确保其正常工作和延长使用寿命的关键。
希望以上介绍的真空吸盘使用方法能够帮助大家更好地使用和维护真空吸盘，提高工作效率和安全性。
真空吸盘的工作原理真空吸盘是一种常见的工业设备，常用于各种吸附和搬运工作。
其工作原理是利用真空吸力将物体固定在吸盘表面，从而实现搬运和固定的目的。
本文将详细介绍真空吸盘的工作原理及其在工业生产中的应用。
一、真空吸盘的结构和组成真空吸盘通常由吸盘、吸盘连接管、真空发生器和控制系统等部分组成。
吸盘是真空吸盘的核心部件，其表面通常呈现出凹凸不平的形状，以增加与被吸附物体的接触面积。
吸盘连接管用于连接吸盘和真空发生器，传递真空吸力。
真空发生器是产生真空的装置，通常采用压缩空气或液体的方式来实现真空吸力。
控制系统用于控制真空发生器的开关以及吸盘的运动。
二、真空吸盘的工作原理真空吸盘的工作原理是利用真空吸力将物体固定在吸盘表面。
当真空发生器启动时，吸盘连接管中的空气被抽出，形成负压区域。
由于大气压的作用，被吸附物体会受到一个向吸盘表面的压力，从而被固定在吸盘上。
当需要释放被吸附物体时，真空发生器停止工作，吸盘连接管中重新进入空气，从而打破真空状态，使被吸附物体脱离吸盘表面。
三、真空吸盘的应用真空吸盘广泛应用于各种工业生产中，特别是在自动化生产线上。
其主要应用包括搬运、固定、装配和加工等方面。
在搬运方面，真空吸盘可以用于各种材料的搬运，如玻璃、金属、塑料等。
在固定方面，真空吸盘可以用于固定工件，以便进行加工和装配。
在装配方面，真空吸盘可以用于吸附和搬运零部件，从而实现自动装配。
在加工方面，真空吸盘可以用于固定工件，以便进行加工和加工。
四、真空吸盘的优势和不足真空吸盘具有吸力强、操作简便、适用范围广等优势。
其吸力强大，可以固定各种材料的物体，而且操作简便，只需控制真空发生器的开关即可实现吸附和释放。
另外，真空吸盘适用范围广，可以应用于各种形状和材料的物体。
然而，真空吸盘也存在一些不足之处，如对表面粗糙或不平整的物体吸附效果不佳，对重量较大的物体吸附能力有限等。
总之，真空吸盘是一种常见的工业设备，其工作原理是利用真空吸力将物体固定在吸盘表面。
SX-CSET-JD08-05-02-01-03
吸盘组件装配说明书

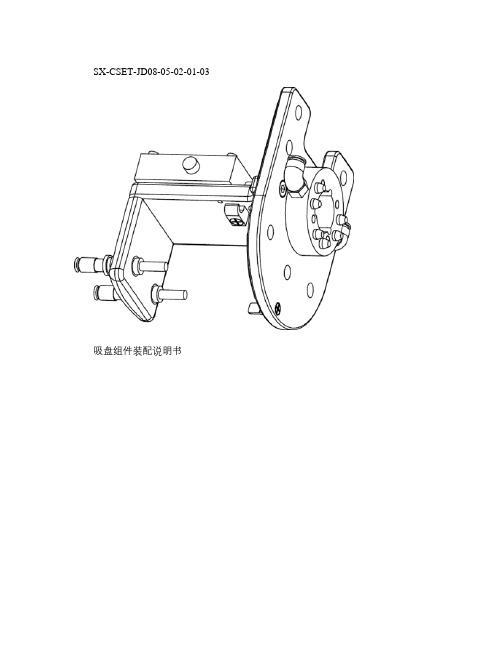

外观图
序号1.1(2x数量名称规格1.2(1x21真空吸盘PAFS-06 吸盘座
步骤1:真空吸盘固定数量:1 1.1(2x 1.2(1x
序
号2.1(1x数量名称规格2.2(2x12吸盘座基板内六角圆柱头螺钉4*10步骤2:吸盘座基板固定数量:
1 2.2(2x
2.1(1x
3.2(2x 3.1(4x 步骤3：真空发生器固定数量：1 序号数量名称规格内六角圆柱头螺钉3*25 3.1(4x 4 3.2(2x 2 真空发生器 J-ZH07BS-06-06
4.1(2x 4.2(2x 步骤4：气管压块固定数量：1 序号数量名称规格 4.1(2x 2 气管压块 4.2(2x 2 十字半圆头螺钉4*6
5.5(1x 5.4(2x 5.3(1x 5.2(4x 5.6(2x 5.1(2x 步骤5：基板固定数量：1 序号数量名称规格 5.1(2x 2 基板胶垫1 内六角圆柱头螺钉4*10 5.2(4x 4 5.3(1x 1 基板1 内六角圆柱头螺钉5*10 5.4(2x 2 自动快换夹具OXI-48 5.5(1x 1 5.6(2x 2 基板胶垫2
6.1(1x 6.2(1x 步骤6：感应块固定数量：1 序号数量名称规格 6.1(1x 1 十字半圆头螺钉3*6 6.2(1x 1 感应块。
真空吸盘原理
真空吸盘是一种通过真空负压来吸附物体的装置。
其工作原理基于物理学中的气压差原理。
真空吸盘通常由一个密封的腔体和一个连接到腔体的真空管组成。
当真空管连接到一个真空源（如真空泵）时，吸盘内部的空气被抽出，形成一个低压区域。
根据气压差原理，吸盘外部的大气压会将物体压向吸盘，从而实现物体的吸附。
在吸附过程中，物体与吸盘之间会形成一个密封的空间，防止外部空气进入吸盘内部。
这使得吸盘能够保持吸附状态，即使在物体移动或承受外部力的情况下也能保持稳定。
真空吸盘的优点包括不需要直接接触物体表面、对物体表面无损伤、能够吸附不同形状和尺寸的物体等。
它们在自动化、搬运、装配等领域得到广泛应用。
需要注意的是，真空吸盘的吸附能力受到多种因素的影响，如吸盘的尺寸、形状、材质以及物体的表面特性等。
在实际应用中，需要根据具体情况选择合适的真空吸盘，并进行合理的设计和使用。
希望以上解释对你有所帮助！如果你对真空吸盘的具体应用或其他方面有更多疑问，欢迎继续提问。
写出真空吸盘的安装与调试方法真空吸盘是一种常见的工业设备，广泛应用于自动化生产线中。
它通过产生负压，将物体吸附在吸盘上，实现物体的搬运和定位。
在使用真空吸盘之前，需要进行安装和调试，以确保其正常运行。
下面将介绍真空吸盘的安装与调试方法。
一、安装1. 确定安装位置：首先需要确定真空吸盘的安装位置。
一般来说，真空吸盘应安装在离工作台面较近的位置，以便更好地吸附物体。
同时，还需要考虑吸盘的数量和布局，以满足工作需求。
2. 安装支架：根据吸盘的尺寸和重量，选择合适的支架进行安装。
支架应稳固可靠，并能够承受吸盘的重量。
将支架固定在工作台或机械设备上，并确保其与吸盘的位置对齐。
3. 连接管路：将真空泵与吸盘之间的管路连接起来。
通常情况下，可以使用软管或硬管进行连接。
连接时需要注意管路的长度和直径，以及连接方式的密封性，以确保负压传递的效果。
4. 安装吸盘：将吸盘安装在支架上。
根据工作需求和物体特性，选择合适的吸盘类型和尺寸。
将吸盘固定在支架上，并确保其与工作台面平行。
同时，还需要注意吸盘与物体之间的接触面积和负压传递效果。
二、调试1. 启动真空泵：在安装完成后，需要启动真空泵进行调试。
打开真空泵的电源开关，并调整真空泵的工作参数，如负压大小和泵速等。
在调试过程中，可以通过观察真空泵的工作状态和听觉反馈来判断其是否正常工作。
2. 检查负压传递：启动真空泵后，需要检查负压是否能够正常传递到吸盘上。
将吸盘靠近物体，并观察吸盘与物体之间是否有明显的吸附效果。
如果吸附效果不理想，可以调整真空泵的工作参数或检查管路是否有漏气等问题。
3. 调整吸盘位置：如果吸附效果不理想，可以尝试调整吸盘的位置。
通过改变吸盘与物体之间的距离或角度，可以改变吸附效果。
同时，还可以尝试更换不同类型或尺寸的吸盘，以找到最佳的吸附效果。
4. 测试工作负载：在调试完成后，需要进行工作负载测试。
将真空吸盘应用于实际工作场景中，并测试其对不同类型和尺寸的物体的搬运效果。
真空吸盘工作原理真空吸盘原理是一种吸引力，它的原理很容易理解。
一个真空吸盘是一个密封的真空室，它内部真空，不存在空气或任何可以流动的物质。
在真空室内，压力比外面低，因此形成一种真空吸盘引力，叫“真空吸引”。
这种吸引力可以拉动或吸引任何物体，仅仅依靠真空室内的压力差。
真空吸盘的原理和空气的压强有关。
空气是一种流动的气体，它对于真空吸盘的工作原理有一定的贡献。
当真空室内的压强低于外界，外部的空气就会从敞开的边界流入真空室内，把真空室内的空气吸引进外部。
这就是真空吸盘的工作原理，当外界空气压力高于内部空气低时，就会产生真空吸引力，吸引物体放入真空室内。
真空吸盘通常由一个连接到真空室的密封囊构成，囊体向内部真空室压缩，形成真空吸引力。
真空吸盘的优势在于可以吸引很大的物体，这一特性被广泛用于工业物料搬运。
在实际应用中，真空吸盘通常是通过气泵或真空泵来制造真空，以创造真空吸引力。
真空泵可以将真空室内的气体抽出，使真空室内的压强低于外部，形成真空吸引力。
真空泵可以不断抽气，从而提供真空足够大的真空吸盘，实现吸引大量物体。
有时，真空泵可以利用排气口的压力来实现真空，这样可以节省能源。
真空吸盘还可以通过柔性的管道连接不同的真空室，形成多个真空吸引力系统，吸引大量物体。
这种多真空吸引系统可以有效地提高真空吸盘的吸引物体的能力，并且可以节省能源。
真空吸盘的工作原理有利于人们的生产和工作，是工业生产中经常使用的一种重要设备，其在零件搬运、大货物搬运、汽车焊接和平板玻璃贴合方面都有着重要应用。
空吸盘是一种简单而实用的工具，它能够用简单的方法实现物体的搬运和固定。
总之，真空吸盘工作原理是一种利用真空室内和外部压力差来吸引物体的技术，它可以有效地实现大量物体的搬运，并且可以节省能源，是工业生产的一种重要设备。

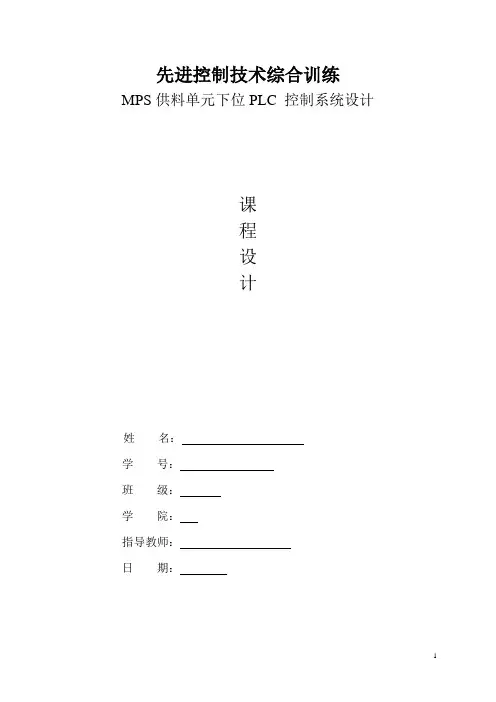

先进控制技术综合训练MPS供料单元下位PLC 控制系统设计课程设计姓名：学号：班级：学院：指导教师：日期：先进实验室训练任务书2012年秋季学期学生姓名李丹学号09260232专业方向电气工程及其自动化班级基地二班题目名称MPS供料单元下位PLC控制系统设计一、训练任务及要求以STEP7为开发平台，设计一个PLC控制系统，使其能够对MPS供料单元进行实时动态控制，以保证完成相应的工艺要求。
