电路动态变化滑动变阻器三种常见的接法及有关练习

滑动变阻器的限流式和分压式接法（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图1所示，当滑动头P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。

注意：实验开始时应使滑动变阻器连入电路的电阻最大。

2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。

如图2所示，电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变P 的位置改变用电器R 两端电压，实现调制电压作用。

（二）两种电路选取： 1．两种电路的比较：⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。

⑵在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。

2．选择原则：由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。

例：在如图所示电路，已知U =5V ，通过变阻器AB 连成分压式电路向小灯泡L 供电，电灯L 上标有“2.5V 、25Ω”字样。

求： ⑴为使小灯泡正常发光且上述电路的效率达到40%， 应如何选择变阻器的额定电流和电阻值。

⑴限流式接法⑵分压式接法⑵变阻器如何连接才能使电路的效率达到最大？最大效率为多少？但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；例：测定小灯泡的伏安特性曲线。

③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。

例：用伏安法测金属电阻R x（约为5Ω）的值，已知电流表内阻为1Ω，量程为0.6A，电压表内阻为几kΩ，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试画出测量R x的原理图。

3．几点说明：⑴对实验器材和装置的选择，应遵循的几条主要原则：①安全性原则②准确性原则③方便性原则④经济性原则⑵分压电路中，在通过变阻器实际电流小于变阻器额定电流（或电压）的条件下，尽量选用变阻器总阻值小的变阻器做分压电路使用。

2020年高考物理，滑动变阻器的三种连接方式，你都弄懂了吗滑动变阻器作为电学的基本元件之一，相信大家都已经相当熟悉了。

从初中开始，它就活跃在各种电学题里。

今天我们要说的是滑动变阻器的三种连接方式，掌握这三种连接方式的特点，对我们快速解题是非常有帮助。

下面我们就一起来看一下吧。

第一种，限流式接法，如下图1所示，这种接法中滑动变阻器只有一部分接入电路，其中接入电路的是露出部分(即电流流过的部分)，滑动变阻器接入电路的阻值与露出部分同增同减。

实物连接时只需接一上一下两个接线柱。

第二种，分压式接法，如下图2所示（图3为其等效电路图），这种接法中滑动变阻器的一部分与其他用电器并联后，再与露出部分串联。

滑动变阻器接入电路的有效值与露出部分同增同减。

实物连接时一上两下（即上面一个接线柱和下面两个接线柱都要连入电路中）第三种，自身并联式，如下图4所示，这种接法中，滑动变阻器的两部分是并联关系，电流在滑片处分流。

当滑片处在中间时，滑动变阻器接入电路的阻值最大。

（不清楚的同学可以取特殊值进行简单验证，假设滑动变阻器总阻值是10，那不管滑片处在什么位置，两部分阻值相加都等于10，然后分别取1和9，2和8……进行简单计算，你会发现取5和5时并联阻值最大）。

这种连接方式通常在选择题里见得比较多，实验题只考限流式和分压式两种接法。

知道了这三种连接方式的特点，下面我们就来看看解题时是怎么应用的。

例1：如图所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等．当滑动变阻器R4的滑片向b端移动时，则( )A．R3上消耗的功率逐渐增大B．电流表读数减小，电压表读数增大C．电源的输出功率逐渐增大D．质点P将向下运动【解析】见下图例2：（2016 上海卷）如图所示电路中，电源内阻忽略不计。

闭合电建，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中A.U先变大后变小B.I先变小后变大C.U与I比值先变大后变小D.U变化量与I变化量比值等于R3【解析】见下图最后我们再总结一下，见下图知道了滑动变阻器三种连接方式的特点，快来看看下面这道练习吧。

滑动变阻器的接法与闭合电路的动态分析奉化中学 王志平摘要：闭合电路的动态分析是高中物理《恒定电流》这一章的难点之一，本文就滑动变阻器的不同接法出发，对此类题目作了深入的讲解，尤其是结合数学函数来处理此类题目而显得更为简洁。

关键词：闭合电路 动态分析 回路总电阻 路端电压闭合电路的动态变化是指当外电路上的某一局部电阻发生变化时，引起电路中干路和支路上的电流、电压等物理量的变化，可谓牵一发而动全身。

这类问题的分析思路往往是由局部（R 的变化或者电路的通断） 全局（ R 总，I 总，U 总的变化） 局部（U 分，I 分的变化）来分析推理。

处理的时候要注意以下几点：1、 局部电阻增大则总电阻增大，反之则总电阻减小；2、 支路数量增多则总电阻减小，反之则总电阻增大；3、 R 总增大时I 总减小，路端电压U 总增大；4、 涉及到具体分析过程中，串联结构分析电压变化，并联结构分析电流变化。

可见处理这类问题的关键是判断回路中R 总怎么变，而R 总的变化往往和滑动变阻器联系在一起，下面我们就从滑动变阻器的不同接法来分析这类问题：第一类：简单的串、并联接法（限流式）：滑动变阻器阻值增大时回路总电阻R 总增大，支路数量增多时总电阻R 总减小。

例1、如图所示，R 2为定值电阻，A 、B 是两个小灯泡，当滑动变阻器R 1触点向下滑动时,两灯的亮度变化情况是：( )A ．A 灯变亮,B 灯变亮；B ．A 灯变暗,B 灯变亮；C ．A 灯变暗,B 灯变暗；D ．A 灯变亮,B 灯变暗。

分析：这类题目处理相对较简单，题中滑动变阻器触点向下滑动，滑动变阻器接入电路的有效阻值增大，所以R 总增大，使得总电流I 总减小，路端电压U 总增大，即U A 增大，所以A 灯变亮，I A 变大；又因为A 灯和左边电路的关系是并联关系，分析电流有：流过R 2的电流I 2=I 总-I A ，所以I 2减小，U 2减小；又R 2和R 1、B 灯串联，分析电压：U B =U 总-U 2 ，U 总增大，U 2减小，所以U B 增大，即得B 灯变亮。

1．(2021 八上·椒江期末) 如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )2．(2020 八上·仙居期末) 滑动变阻器连入电路的四种接法，当滑片P 向右滑动时，连入电路阻值增大的是( )3 ．如图是音响上音量调节装置，其简化电路如图右，需在M 、N 间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是( )A ．M 接A ，N 接B B ．M 接c ，N 接DC ．M 接A ，N 接D D ．M 接C ，N 接B 4．(2020 八上·吴兴期末) 如图所示的滑动变阻器连入电路的4 种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是( )A ．B．B．D．C．A．C．A．B．D．5．(2020 八上·拱墅期末) 如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下 列说法正确的是( )A ．金属棒是绝缘体，瓷筒是导体B ．线圈是用电阻率较大的合金线制成C ．滑片与线圈之间是绝缘的D ．制成线圈的合金线所有表面都是绝缘的6．(2021 八上·江干期末) 滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是( )A ．通过滑动变阻：器的电流发生变化B ．加在滑动变阻器两端的电压发生变化C ．连入电路的电阻丝长度发生变化D ．接入电路的电阻丝的横截面积发生变化7 ．如图是一种自动测定油箱内油面高度的装置示意图， R'是一种特制的滑 动变阻器， AOB 是一根 可绕 O 点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( ) 。

A ．油面升高， R'变大，油量表示数变小B ．油面降低， R'变大，油量表示数变大C ．D ．C ．油面升高，R'变小，油量表示数变大D ．油面降低，R'变小，油量表示数变大8．(2021 八上·义乌月考) 将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1 放在，P2 放在。

滑动变阻器在实际电路中的几种接法分析分析：滑动变阻器总共有六种接法：“四种有效接法，一种定值接，一种短接。

”（1）四种有效接法：“一上一下”或“一上两下”；作用：保护电路和调节用电器两端的电压。

（2）一种定值接：“两下”；作用：保护电路。

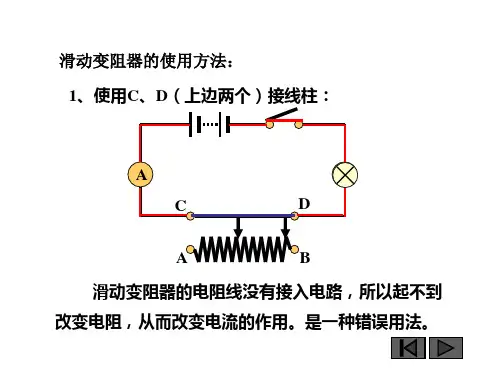

（3）一种短接：“两上”；未接入电路电阻，无作用。

分类典例讲解：一、“一上一下”------调节作用（最简有效接法）：例1.如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时（）A.电流表示数变大，电压表示数变小，灯泡变暗B.电流表示数变小，电压表示数变大，灯泡变亮C.灯泡的实际功率减小D.灯泡的实际功率增大二、“一上两下”------调节作用：提示：红色区域电阻被短路。

例1.如图所示，将开关S关闭后，向左移动滑动变阻器的滑片P，灯的亮度和电压表示数变化情况分别是（）等效电路A.灯变亮，电压表示数变大B.灯变亮，电压表示数变小C.灯变暗，电压表示数变大D.灯变暗，电压表示数变小 三、“一上两下”------调节作用：例1.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片P 向上移动，则（ ）A.电流表和电压表1V 的示数不变，电压表2V 的示数减小B.电流表和电压表1V 的示数减小，电压表2V 的示数增大C.电流表和电压表1V 的示数增大，电压表2V 的示数减小D.电流表和电压表1V 、2V 的示数都不变变式1.在如图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（ ）A.电流表A 、电压表1V 示数都减小，电压表2V 示数增大B.电流表A 、电压表1V 示数都变大，电压表2V 示数变小C.电流表A 示数减小，两电压表示数不变D.三个电表的示数都不变四、“一上两下”------无调节作用：例1.如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）V的示数变小A.向右移动滑片P，电压表1V的示数变小B.向右移动滑片P，电压表2C.向左移动滑片P，电流表A的示数变大V与电流表A的示数比值不变D.向左移动滑片P，电压表1。

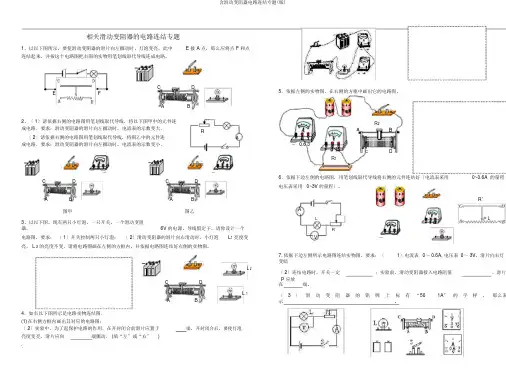

含滑动变阻器电路连结专题(版)相关滑动变阻器的电路连结专题1、以以下图所示，要使滑动变阴器的滑片向左挪动时，灯泡变亮，此中 E 接 A 点，那么应将点 F 和点连结起来，并按这个电路图把右图的实物用笔划线取代导线连成电路。

E FC DA B2、〔 1〕请依据右侧的电路图用笔划线取代导线，将以下图甲中的元件连成电路．要求：滑动变阻器的滑片向左挪动时，电流表的示数变大．R〔 2〕请依据右侧的电路图用笔划线取代导线，将图乙中的元件连A成电路．要求：滑动变阻器的滑片向左挪动时，电流表的示数变小．－－C D C DA B A B图甲图乙3、以以下图，现有两只小灯泡、一只开关、一个滑动变阻器，6V 的电源，导线假定干，请你设计一个电路图，要求：〔 1〕开关控制两只小灯泡；〔 2〕滑动变阻器的滑片向右滑动时，小灯泡L1亮度变亮， L 2的亮度不变，请将电路图画在左侧的方框内，并依据电路图连结好右侧的实物图。

L 2C DB L 1A4．如右以下图所示是电路实物连结图．(1)在右侧方框内画出其对应的电路图；〔 2〕实验中，为了起保护电路的作用，在开封闭合前滑片应置于端，开封闭合后，要使灯泡亮度变亮，滑片应向端挪动． (填“左〞或“右〞)5．依据左侧的实物图，在右侧的方框中画出它的电路图。

R2A B－0.6 3C DR16．依据下边左侧的电路图，用笔划线取代导线将右侧的元件连结好〔电流表采用0~0.6A 的量程 ,电压表采用0~3V 的量程〕。

R’AL LVR′－7. 依据下边左侧所示电路图连结实物图，要求：〔1〕电流表0～ 0.6A, 电压表 0～ 3V，滑片向右灯变暗〔 2〕连结电路时，开关一定；实验前，滑动变阻器接入电路阻值，滑片P 应放在端。

〔3〕滑动变阻器的铭牌上标有“501A〞的字样，那么表示。

'.。

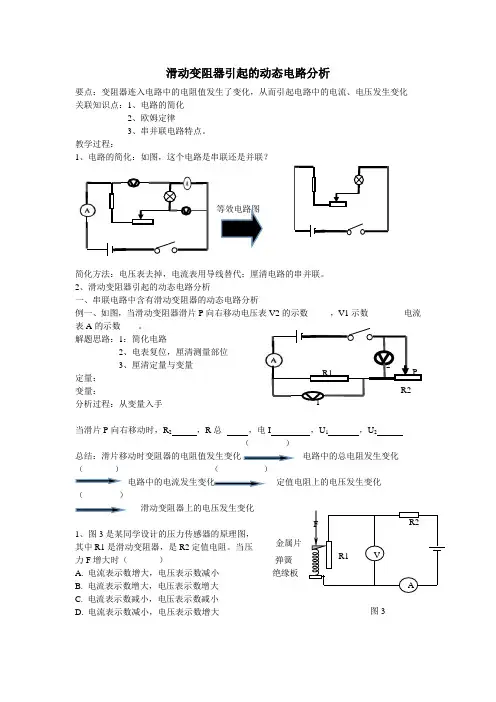

滑动变阻器引起的动态电路分析要点：变阻器连入电路中的电阻值发生了变化，从而引起电路中的电流、电压发生变化 关联知识点：1、电路的简化2、欧姆定律3、串并联电路特点。

教学过程：1、电路的简化：如图，这个电路是串联还是并联？等效电路图简化方法：电压表去掉，电流表用导线替代；厘清电路的串并联。

2、滑动变阻器引起的动态电路分析一、串联电路中含有滑动变阻器的动态电路分析例一、如图，当滑动变阻器滑片P 向右移动电压表V2的示数_____，V1示数 _____ 电流表A 的示数____。

解题思路：1：简化电路2、电表复位，厘清测量部位3、厘清定量与变量 定量：变量：分析过程：从变量入手当滑片P 向右移动时，R 2 ，R 总 ，电I ，U 1 ，U 2 （ ）总结：滑片移动时变阻器的电阻值发生变化 电路中的总电阻发生变化 （ ） （ ）电路中的电流发生变化 定值电阻上的电压发生变化 （ ）滑动变阻器上的电压发生变化1、图3是某同学设计的压力传感器的原理图， 其中R1是滑动变阻器，是R2定值电阻。

当压 力F 增大时（ ）A. 电流表示数增大，电压表示数减小B. 电流表示数增大，电压表示数增大C. 电流表示数减小，电压表示数减小D. 电流表示数减小，电压表示数增大P 1 2 R2 R1 图3弹簧 R1 FR2 绝缘板 金属片 V A二、并联电路中含有滑动变阻器的动态电路分析例：如图，当滑片从b端移到R2中点时，A1表的示数将，A表的示数将，V 表的示数将。

分析步骤：1、2、3、先知道电压：U1=U2=U所以电压表示数不变4、再从变量所在支路入手，当滑片向R2中点移动时，R2I2 I总归纳：滑动变阻器的滑片移动引起所在支路电阻发生变化变阻器所在支路电流发生变化干路电流发生变化2、练习：当滑片P向右移动时，A1表、A2表和V表将如何变化？abR1R21..。

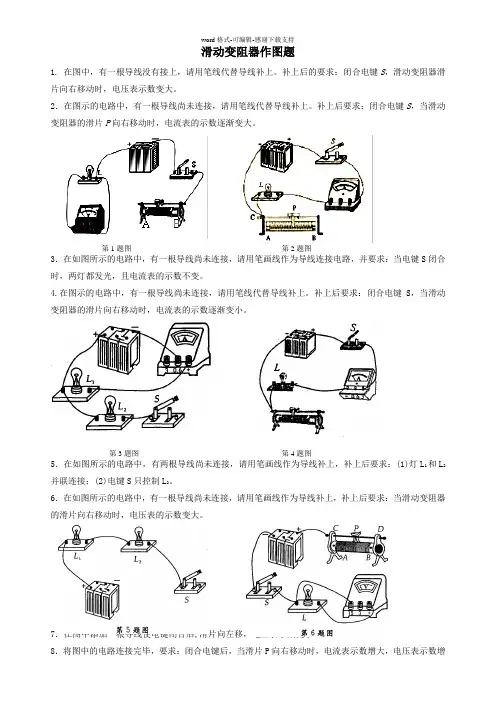

滑动变阻器作图题1. 在图中，有一根导线没有接上，请用笔线代替导线补上。

补上后的要求：闭合电键S ，滑动变阻器滑片向右移动时，电压表示数变大。

2．在图示的电路中，有一根导线尚未连接，请用笔线代替导线补上。

补上后要求：闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表的示数逐渐变大。

3．在如图所示的电路中，有一根导线尚未连接，请用笔画线作为导线连接电路，并要求：当电键S 闭合时，两灯都发光，且电流表的示数不变。

4.在图示的电路中，有一根导线尚未连接，请用笔线代替导线补上。

补上后要求：闭合电键S ，当滑动变阻器的滑片向右移动时，电流表的示数逐渐变小。

5．在如图所示的电路中，有两根导线尚未连接，请用笔画线作为导线补上，补上后要求：(1)灯L 1和L 2并联连接；(2)电键S 只控制L 2。

6．在如图所示的电路中，有一根导线尚未连接，请用笔画线作为导线补上，补上后要求：当滑动变阻器的滑片向右移动时，电压表的示数变大。

7．在图中添加一根导线使电键闭合后,滑片向左移，电压表示数变小。

8．将图中的电路连接完毕，要求：闭合电键后，当滑片P 向右移动时，电流表示数增大，电压表示数增第4题图第1题图 第2题图第3题图大。

9．将图中的电路中添加两条导线，再去掉一条导线，要求：L1L2串联电压表测L2两端电压。

10．在图中添加两根导线，要求：闭合电键后，当滑片P向右移动时，电流表示数变小，灯的亮度不变。

11．如图的电路中添加两条导线，要求：L1，L2并联,电键控制两灯，电流表只测L2的电流。

12．在如图所示的电路中，有一根导线尚未连接，请用笔画线作为导线补上，补上后要求：当滑动变阻器的滑片向右移动时，电流表的示数不变。

滑动变阻器的三种接法由于滑动变阻器在电路中有多种接法，所起的作用也有所不同。

常见的变阻器的接法有三种：1.整个滑动变阻器作为一个可变电阻，接在一个电路当中，即通常所说的限流式接法；2.一个滑动变器分为两部分作为两个可变电阻,分别接在两条支路中，当一条支路电阻变化时，另一支路的电阻也发生变化；3.变阻器的一部分接在支路，另一部分接在干路中，即通常所说的分压式接法。

一、限流式接法。

此种接法当变阻器接入电路电阻最大时，电流最小，但不能为零；当变阻器接入电路电阻为零时，流过变阻器的电流最大。

例1 如图1所示电池电动势为E ，内电阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表V 1的读数U 1与电压表V 2的读数U 2的变化情况是( )A ．U 1变大，U 2变小B ．U 1变大，U 2变大C ．U 1变小，U 2变小D ．U 1变小，U 2变大解析 滑片P 向右移动时，总电阻变大，干路中I =rR E+变小。

由于路端电压U=E -Ir ，U 增大，即V 1的读数U 1增大。

由于V 2的读数U 2=IR ，U 2减小，所以A 正确。

二、变阻器的两部分分别接在两条支路中，滑片的移动，影响两条支路的电阻变化。

例2 在如图2所示的电路中，已知电源电动势E =6V ，内电阻r =1Ω，R 1=2Ω，R 2=3Ω，R 3为5Ω的滑动变阻器，其滑动触头为P 。

求当P 滑到什么位置时电流表的读数最小？最小值为多少？解析 当外电阻最大时，干路中的电流最小，设变阻器R 3上a 、p 之间的电阻为R ap ，则根据串、并联知识得外电路的总电阻为：R =321321))((R R R R R R R R ap ap ++-++ （1） 因R 1+R ap 与R 2+R 3-R ap 之和为一定值，故 R 1+R ap =R 2+R 3-R ap 时，外电阻R 有最大值，即当P 滑到R ap =(R 2+R 3- R 1)/2=3Ω时,外电阻最大，电流表示数最小。

九年级电路滑动变阻器知识点电路滑动变阻器是九年级电路学习的一个重要知识点。

它是一种可以调节电阻大小的器件，通过改变滑动触点的位置来改变电路中的电阻值。

滑动变阻器在电子设备和电路中广泛应用，具有非常重要的作用。

本文将介绍电路滑动变阻器的原理和使用方法。

一、电路滑动变阻器的原理电路滑动变阻器是由滑动触点和固定触点组成的。

固定触点上有一段电阻丝，滑动触点可以在这段电阻丝上移动，从而改变电路中通过的电阻值。

电路滑动变阻器的原理是利用滑动触点的位置改变电阻丝的有效长度，从而改变电路中的电阻值。

当滑动触点靠近固定触点时，电阻丝的有效长度变小，电阻值变小；当滑动触点远离固定触点时，电阻丝的有效长度变大，电阻值变大。

通过改变滑动触点的位置，电路中的电阻值可以连续地变化。

二、电路滑动变阻器的使用方法1. 连接方式：电路滑动变阻器有三个引脚，分别是两个固定触点引脚和一个滑动触点引脚。

在电路中使用时，通常将两个固定触点引脚与电路的两个点连接，滑动触点引脚则与需要调节的电路连接。

2. 调节电阻值：通过改变滑动触点的位置，可以调节电路中的电阻值。

当滑动触点靠近固定触点时，电阻值减小；当滑动触点远离固定触点时，电阻值增大。

通过细致地调节滑动触点的位置，可以实现对电路中电阻值的准确控制。

3. 应用场景：电路滑动变阻器在电子设备和电路中有广泛的应用。

比如，在音频设备中，可以使用滑动变阻器来调节音量大小；在调光灯中，可以使用滑动变阻器来调节灯光的亮度；在电子测量仪器中，可以使用滑动变阻器来进行精确的电阻调节等等。

三、电路滑动变阻器的注意事项1. 使用环境：电路滑动变阻器通常在常温、干燥、无腐蚀性气体的环境中使用，避免受到潮湿和腐蚀。

2. 防静电：在使用和安装电路滑动变阻器时，要注意防止静电的产生和积累，以免对器件产生影响。

3. 调节范围：滑动变阻器的调节范围是有限的，不能超出其设计范围，以免损坏设备或引起其他问题。

四、总结电路滑动变阻器是一种重要的电子器件，通过改变滑动触点的位置来调节电路中的电阻值。
