深圳体育场介绍

69ARCHITECTURAL JOURNAL 2011.9 建筑学报深圳宝体育场是一座能容纳4万人的田径体育场，在2011年世界大学生运动会中作为足球赛场投入使用。

场馆的设计灵感来源于具有华南地区风情的竹林场景，在重现地域特色的同时，“竹林”还构成了看台以及大跨度屋面的结构支撑系统。

建筑的外表皮将建筑立面、主体结构及所运用的象征性建筑语汇整合为一个极具表现力的整体。

修长的钢柱在光影中参差交错，如同抽象放大的竹枝，赋予建筑竹林的意象。

体育场紧邻体育中心和游泳馆，位于现有东西轴线之上。

体育馆以及其附属的预赛场地的建成更加契合了城市的景观轴线。

体育场圆形的几何形式强调了其作为主赛场的核心地位，同时又避免了在城市规划秩序中引入更多的街道元素。

体育场坐落于一个被抬起的平台之上，赛场的下层看台以及一部分内部功能分区被安置于这个平台之内。

为了创造理想的观赛视野，围绕椭圆形田径赛道的正圆形的看台应运而生。

这个圆形由一个波浪形起伏的看台构成，其在椭圆形赛场的纵向分布着较多座位，而横向两端座位则相对较少。

看台起伏的弧线同时也刻画出建筑的整体形象。

观众可通过位于4个方向上的大型露天台阶到达体育场平台之上，巨大的平台广场可以汇集从各个方向到达的人流；通过钢柱结构组成的竹林，观众进入体育场的第一环廊中，从斯特凡·胥茨(德Stephan Schütz) 沈大伟 （德 David Schenke）深圳宝安体育场设计作者单位：gmp建筑师事务所收稿日期：2011-07-25这里可直接经过楼梯到达上层及下层看台。

分两排设计的钢柱穿插交错，刻画出野趣盎然的竹林意象。

内环支柱直接与波浪型的混凝土上层看台相连接，承担了观众席的垂直荷载。

建筑屋面的支撑结构位于看台支柱的内侧，构成独立于混凝土看台之外相互独立的结构体系，从而实现了屋面的相对位移，增强了其抗震能力。

由于承重各不相同，同为32m 长的钢管管径设计为550m m ～800m m 不等。

2011年8月12日，深圳第26届世界大学生夏季运动会(/)开幕。

深圳湾体育中心“春蚕”，由北京市建筑设计研究院和日本佐藤综合计画共同设计。

总建筑面积约32.2万平方米，其体育场、体育馆、游泳馆被置于一个白色巨型网格状钢结构屋面下，线条柔美的大屋顶犹如孕育破茧而出冲向世界的运动健儿的孵化器，表现出新的活力。

春蚕夜景(图片选自：/forum.php?mod=viewthread&tid=127181)深圳，是改革开放的窗口，打开它的“世界之门”与世界拥抱，与青春相会。

从这里开始，青春怒放；从这里开始，活力绽放，创意无限延伸。

在开幕式上，随着“世界之门”的“三开两闭”，《世界在这里相逢》、《未来在这里剪彩》、《文明在这里交融》和《梦想在这里接力》4个篇章将依次表达，本届大运会开放、青春、活力、简约、绿色、低碳的主旨将得到充分表达。

开幕式上的图书馆元素：“世界之门”第二次合上。

LED幕背景将现场观众带到校园图书馆，8名“威亚人”脚踩着高梯，寓意攀爬书山。

“世界之门”第三次打开，火炬手点燃主火炬塔。

火炬塔高26米，就像一本本叠在一起的书，每本“书”上，都刻有一届大运会举办的时间和地点，一直到最顶端的“2011深圳”，非常具有历史感。

每一本“书”都代表一届大运会，整个火炬塔就是已经走过半个世纪的26届大运会的永久记忆。

本届大运会结束之后，火炬塔将会作为永久建筑保留，成为继“闯”雕塑、“拓荒牛”之后深圳第三个标志性的城市景观。

(图书馆的背景创意让我想起：/xuejun/post/129.html)建筑日志网站：水晶石/158838/universiade-sports-center-and-bao%e2%80%99an-stadium -architects-von-gerkan-marg-and-partners/图片选自：/tianyacity/content/47/1/1236806.shtml水墨画神韵：“水晶石”夜间犹如灯笼浮水面来自德国的gmp国际建筑设计有限公司是龙岗大运体育中心的设计者。

深圳大运中心主体育场大运中心主体育场在施工中面临“单层折面空间网格结构”屋盖结构复杂、离心铸管及超大型铸钢件制作工艺不成熟、现场焊接量及焊接难度大、异型多分枝铸钢节点安装精度难以控制、结构卸载及监控技术难度大等多项技术难点。

特别是“单层折面空间网格结构”由于自身安全问题，其可行性在业界存在很大争议。

突出质量控制。

大运中心主体育场在国内外首次使用“单层折面空间网格结构”,27simn钢板，其中超厚异种高强钢材现场全位置焊接难度大，最大焊缝厚度达到200毫米，需要3人同时焊80个小时，使用650公斤焊丝才能完成。

焊接量也大，相当于上海环球金融中心焊接量的两倍。

项目部将此作为质量控制重点，采取精选优秀焊工、专家现场指导和搭设专用焊接操作架等方法，保证焊缝合格率达到100%%。

同时注意对制作厂构件生产把关，在球铰支座加固时，同时派出数十名管理人员和一流焊工赴厂家直接参与制作。

中建钢构有限公司由中国建筑股份有限公司和其子公司中建三局共同出资，以中建三局钢结构公司为主体设立，注册资本金6亿元，于2008年9月26日正式成立，总部位于深圳。

中标之后，中建钢构随即抽调精干力量，组成施工项目部，由公司副总经理欧阳超挂帅。

1987年毕业于哈尔滨建筑工程学院的欧阳超，自参加工作以来，始终奋战在工程建设第一线,10号钢板,利用接头的环向强度和刚度，曾担任沈阳桃仙机场、中央电视台新台址主塔楼等多个大型项目的项目经理，并多次荣获“中建总公司优秀项目经理”、“全国优秀项目经理”等荣誉称号，是全国钢结构专家。

项目组大部分成员，也是从世界用钢量最大、号称“世界十大最强悍建筑”之一的中央电视台新台址主塔楼项目选调回来，这些建设者顾不上消除疲惫，顾不上与亲人团聚，甚至还没来得及痛痛快快地喝一碗庆功酒,Q345E钢管，就带着新的使命与重托，一路奔赴特区，集结龙岗，投入大运中心主体育场的建设中。

站在新的起点上，中建钢构有限公司将依托中国建筑这一广阔平台，按照“一体化、多元化、国际化”的发展思路，坚定“中建支柱、行业龙头、国际劲旅”的发展愿景，通过实现研发、设计、制作、安装、试验和检测的一体化，打造专业化的经济运营组织和世界级品牌，做中国最大、最先进、最具国际竞争力的钢结构企业集团，为祖国的繁荣进步再立新功。

来源：大太阳建筑论坛 /“水晶石”体育馆：不灭的大运之光“水晶石”体育馆是人们对深圳市大运中心主体育场的昵称，因为它的外观不走寻常路，屋盖的钢结构采用了国内首创的单层空间折面网格结构，受力体系复杂，“水晶石”体育馆是该技术第一次运用于大型体育场馆。

普通市民并不了解这些生硬的专业词汇，他们只是用一种新奇的眼光，来观察这一座崎岖不平的建筑，用一种试探又带着欣喜的态度，来接受身边“凭空出现”的这个庞然大物。

深圳市大运中心是深圳举办2011年第26届世界大学生夏季运动会的主场馆区，位于龙岗中心城西区，距离市中心约15公里，整个项目占地约87.4公顷，建筑面积超过30万平方米，总投资约35亿元人民币。

大运中心包括主体育场、体育馆、游泳馆以及全民健身广场、体育综合服务区等设施。

同时，在主场馆区附近，还将建成环境优美、设施齐全的运动员村，为运动员提供便利舒适的生活。

主体育场设计符合国际赛事要求，三层看台共容纳6万名观众。

纵向长310米，横向长290米。

多功能室内体育馆为个圆形，可举行各种室内竟技项目如冰上运动甚至变成舞台。

场内可容纳18000名观众。

以中国水墨画“山水石”的元素来描述体育中心的整体规划，这一创意出自gmp设计团队的灵感。

这个设计营造的是中国传统意境的湖光山色，大运中心背倚铜鼓岭山，旁边有个人工湖，主体育场、体育馆和游泳馆就像3颗水晶石镶嵌在湖面上。

在体育场内部，“铮铮铁骨”清晰可见。

为达到“水晶石”的建筑造型，屋盖钢结构采用国内首创的单层空间折面网格结构，这也是国际上最新颖的一种结构形式，受力体系复杂，在国际上也是首次应用于大型体育建筑，其加工及安装难度不亚于奥运“鸟巢”。

与钢结构的硬朗形成鲜明对比的是，在钢结构外部还有一些犹如白帆布一样的屏将钢结构挡在视线之外，而这些白色的“帆布”却使体育场看起来更加敞亮、柔和。

当世界各国的目光聚集于此，深圳人用自己的包容和高效率的工作效率，将现代化的深圳、活力四射的鹏城展现给了世人。

2011年第26届深圳世界大学生运动会比赛资料2011年7月21日制作2011年第26届世界大学生运动会篮球比赛一、比赛时间：8月13日至22日;二、比赛场馆：大运中心体育馆、坪山体育中心体育馆、罗湖体育馆、深圳外国语学校高中部体育馆(盐田)三、参赛国家队数：男子最多24支，女子最多16支四、比赛规格：比赛场地安排在室内体育馆比赛，地面为木质比赛地板，在一个长28米、宽15米、高度不低于7米并配备有照明设备的的长方形场地进行。

今年，国际篮球联合会对部分场地规格做出调整：1、将原来的梯形3秒区改为长方形;2、把3分线由原来的6.25米延长至6.75米;3、在3秒区内设立合理冲撞区。

将采用国际篮联审定的2010年篮球规则。

五、比赛分组：女子篮球2011年第26届世界大学生运动会足球比赛一、比赛时间：男子：2011年8月11日，8月13日，8月15日，8月17日，8月19日，8月22日女子：2011年8月11日，8月13日，8月15日，8月17日，8月19日，8月21日二、比赛场地：比赛场馆：深圳体育场、深圳市宝安区体育场、深圳大学城中心体育场、深圳大学田径场、深圳信息职业技术学院体育场、深圳市宝安区西乡体育中心、深圳体育运动学校体育场男子决赛：深圳体育场女子决赛：深圳市宝安区体育场三、项目介绍：比赛场地必须是长方形，边线的长度必须长于球门线的长度。

国际比赛标准要求长度105米，宽度68米。

足球比赛分为上、下两个半场，每半场45分钟，主裁判根据替换队员、队员受伤治疗、队员受伤离场等情况决定补时时间。

上、下半场间休息不超过15分钟。

每队上场队员不得多于11名，其中1名为守门员。

如果一队的场上队员少于7人，则比赛不能开始。

正式国际比赛每场最多可以使用3名替补队员。

足球比赛的进球是以球的整体越过球门线为准，进球多的一方获胜，进球数相同则为平局。

如果一场比赛必须决出胜负，在90分钟时间内双方进球数相同，则进行加时赛，加时赛时间内仍未分出胜负的，则进行点球决胜。

深圳大运中心体育场结构设计介绍深圳市建筑设计研究总院:刘琼祥院长刘琼祥：大家下午好！今天跟大家交流一下深圳大运中心体育场设计的过程。

我想讲两点，我们的方案出来了以后，很多专家是提出了一些异议的，也就是说这个结构方案到底行不行，因此进行了很长时间的讨论和研究。

在这个设计过程当中整个时间是比较长的。

深圳大运中心体育场钢屋盖充分发挥了钢管受拉，它的主要特点是将单层的、三角层的网格通过空间传递的方法来使它不成为单层折面空间网格结构，这个是在过去碰到的。

应该说在这个过程当中做了很多的探讨。

这里面的特点就是一个是单层，单层是承受不了压力的，从而使空间折面的方法。

下面再介绍一下功能开发。

深圳市世界大学生运动员体育中心位于深圳龙岗区，占地1.2平方公里，包括主体育场、体育馆、游泳馆以及其他达到国际先进水平的体育设施。

建成后将作为2011年世界大学生运动会的主场馆。

三个场馆同中心广场相连，与周围自然环境浑然一体。

这个体育场馆有它一个特殊的原因，在当初申办这个体育场馆的时候，深圳市并不打算要怎么样申办的，当时国家考虑到跟台湾的关系，台湾当时也开这样大的学生运动会，在这种情况下很着急，急急忙忙就设在深圳市，要不惜花一切代价做好，现在看来应该说这个体育场花了相当大的成本，这个成本以后统计下来再告诉大家。

体育场有如一颗源于自然、又超乎自然、棱角分明、晶莹剔透的水晶石，由形状各各异的三角形网格多种倾斜姿态交替弯折，互相联系在一起。

体育场屋盖采用单层折面空间网格结构，固定座位可容纳6万多人，屋盖悬挑长度在不同区域分别为51.9米、68.4米，屋盖结构形状为马鞍形。

这是背景图。

这是285米，270米。

主结构杆件主要是以圆管为主，大部分直径是70到1200毫米，局部是1400毫米，次杆件为焊接箱型断面，高度450到600毫米，主结构节点采用铸钢节点和焊接节点，次杆件与主杆件采用刚性连接。

整个钢屋盖与混凝土看台完全脱开，由20个球铰支座支承，球铰支座支承座落在标高6米钢筋混凝土平台上。

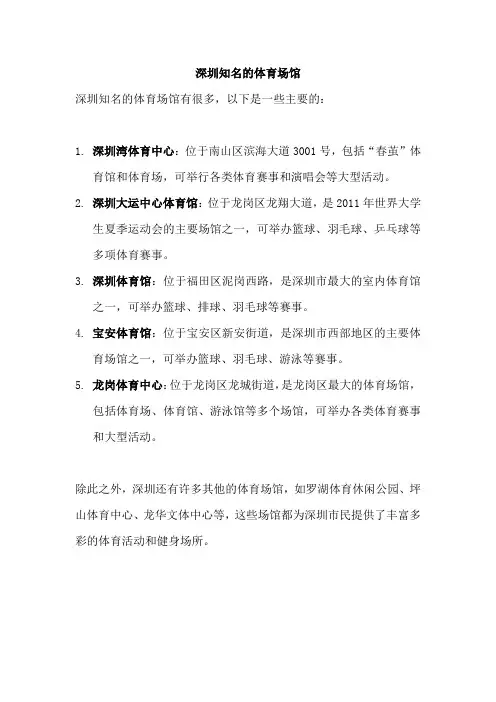

深圳知名的体育场馆
深圳知名的体育场馆有很多，以下是一些主要的：
1.深圳湾体育中心：位于南山区滨海大道3001号，包括“春茧”体
育馆和体育场，可举行各类体育赛事和演唱会等大型活动。

2.深圳大运中心体育馆：位于龙岗区龙翔大道，是2011年世界大学
生夏季运动会的主要场馆之一，可举办篮球、羽毛球、乒乓球等多项体育赛事。

3.深圳体育馆：位于福田区泥岗西路，是深圳市最大的室内体育馆
之一，可举办篮球、排球、羽毛球等赛事。

4.宝安体育馆：位于宝安区新安街道，是深圳市西部地区的主要体
育场馆之一，可举办篮球、羽毛球、游泳等赛事。

5.龙岗体育中心：位于龙岗区龙城街道，是龙岗区最大的体育场馆，
包括体育场、体育馆、游泳馆等多个场馆，可举办各类体育赛事和大型活动。

除此之外，深圳还有许多其他的体育场馆，如罗湖体育休闲公园、坪山体育中心、龙华文体中心等，这些场馆都为深圳市民提供了丰富多彩的体育活动和健身场所。

现浇清水混凝土工程施工方案一、工程概况 (1)1.1、工程总体概况 (1)1。

2、现浇清水混凝土概况 (2)二、现浇清水混凝土的施工方案 (2)2。

1清水混凝土构件统计 (2)2．2 清水混凝土模板选择 (8)2.3 清水混凝土模板设计 (9)三、清水混凝土配合比设计 (19)3．1配合比设计原则 (19)3．2 配合比主要参数控制要点 (19)四、清水混凝土施工工艺流程 (20)五、清水混凝土施工操作要点 (20)六、清水混凝土质量标准 (23)七、清水混凝土质量保证措施 (24)八、清水混凝土成品保护 (28)一、工程概况1.1、工程总体概况深圳大运中心主体育场是2011年世界大学生运动会主会场,位于深圳市龙岗区体育新城,南侧为龙翔大道，西侧与铜鼓岭相对，北侧为大运路、鼓岭路。

工程总建筑面积139383。

84平方米(其中主体育场工程建筑面积134649。

70平方米,热身赛场建筑面积4734.14平方米)，地下一层地上五层（其中F1层是半地下室)，建筑物高51.30米，拥有61404个观众席位。

上部主要结构型式是：看台采用现浇钢筋混凝土框剪结构，周边及屋面围护为钢结构,基础是天然基础、人工挖孔桩和冲孔桩三种类型。

看台最高点标高是32.16米（局部位置），看台板和部分墙板是预制清水混凝土构件.部分现浇柱、剪力墙采用清水混凝土.F2及以上各层梁板沿环向设置无粘结预应力筋，F1及F2层部分框架梁设置有粘结预应力筋。

设计标高±0.000m相当于绝对标高50。

40m。

结构设计标准：1）地基基础:甲级；2)建筑结构：上部结构的安全等级为一级,设计使用年限100年；3）结构抗震等级：剪力墙为一级，框架为二级（球铰支座区域为一级）;4)结构耐火等级：一级；5)地下室防水等级一级，屋面防水等级一级.工程层高列表1—11.2、现浇清水混凝土概况本工程现浇清水混凝结构主要包括体育场入场通道剪力墙（B1层）、钢结构支撑柱及部分公共区域独立柱，一次浇注成型,不做任何外装饰，直接采用现浇混凝土的自然表面效果作为饰面,因此不同于普通混凝土,表面平整光滑，色泽均匀，棱角分明，无碰损和污染，只是在表面涂一层或两层透明的保护剂，显得天然、庄重。
