固定螺栓，所有的U型固定螺栓均安装在跳线侧，不能反装
（如图3-21），否则会降低机械强度，甚至造成断裂。 因此又称为倒装式螺栓型耐张线夹。
2.铝合金螺栓型耐张线夹 采用高强度铝合金铸造的耐张线夹， 称为铝合金螺栓耐张线夹。 铝合金螺栓耐张线夹特点
1）具有强度高
2）抗腐蚀性好 3）并且有节能效果。
作用：适用于配电线路、输电线路和变电所等场所导线
耐张线夹型号的含义介绍如图3-18
线夹组合编号或导线、避雷线标称截面 附加字，D表示倒装
L表示螺栓型，Y表示压型
N表示耐张线夹
图3—18

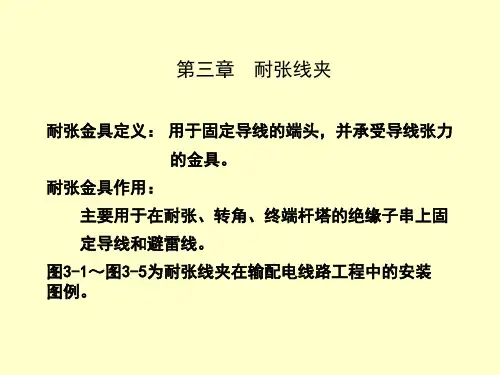

第一节
耐张线夹的类型及结构
耐张线夹根据国标GB2314—1997规定，按结构和
安装条件大致可分为螺栓型、爆压型、压缩型三大类。 一、螺栓型耐张线夹 工作原理：借助几个U型螺栓的垂直压力与线夹的波浪型 线夹所产生的摩擦效应来固定导线的。
爆压型耐张线夹的结构尺寸如图3-37及表3—7。
图3-37
爆压型耐张线夹的结构图
表3-7
型 号 适用导线 主要尺寸（mm） 质量 （kg） 2.66 3.45 2.49 4.37 3.92 4.84
l
LGJ-300/40 LGJ-400/50 LGJ-300/50 LGJ-400/65 LGJ-300/70 LGJ-400/95 300 340 340 360 350 390
张线夹的结构尺寸图如图3-31，形式基本上与钢芯铝合金
绞线用压缩型耐张线夹相同。
图3-31 铝包钢绞线、铝合金绞线及 高强度钢芯铝绞线用耐张线夹的结构图
目前广泛使用铝包钢绞、合金铝绞线或铝钢截面
比K = 1.71的高强度钢芯铝绞线作为架空避雷线。 由于接续钢芯的截面较大，钢管的外径超过该导线的 总外径，因此采用耐张线夹接续的铝管压缩铝线部分 则要增加铝套管，以便填充铝管与导线之间存在的 较大的间隙。 铝包钢绞线采用钢管接续后，再套上铝管本体上压接， 电流通过铝管来承担，铝管不承受机械荷载。

第4页/共106页
4.使用寿命延长 悬垂线夹的预绞丝与导线材质相同的材料制成， 具有极好的弹性及硬度，且抗腐蚀能力强， 延长了使用寿命。 5.电气性能良好 悬垂线夹的预绞丝端部进行磨圆处理，避免尖端 电晕放电，降低磁滞损耗及减少电晕发生。
第5页/共106页
6.安装简单方便 预绞式金具安装特点： 安装简单、安装方便、运输费用低、美化环境等。 安装时无需任何工具，徒手操作，省时省力。 现场实际安装仅一人便可快捷地徒手安装完毕； 且金具安装质量不受安装技术水平的影响 安装过程不会损伤导线。 7. 降低电磁损耗和消除电晕 预绞式悬垂线夹的双曲线腰鼓形特殊设计， 握力大，重量轻，可以降低电磁损耗和消除电晕， 护线条的球形端头保证导、地线不至发生尖端放电。
（1）心形拉紧环 与预绞式耐张线夹配套使用。
适用于预绞式耐张线夹与耐张绝缘子串的连接，以实现 导线、地线、拉线在架空输电线路、配电线路和变电所 耐张杆塔上的固定。
心形拉紧环本体，用热镀锌精密铸钢件，能容纳 并且恰好嵌满耐张线夹铰合弯头部位形成的U形铰环， 既保护了耐张线夹与耐张绝缘子串及杆塔连接。
第12页/共106页
螺栓组件： 用高强度钢制成，并镀。
应符合DL/T 764.1-2001《电力金具专用紧固件 六角头带销孔螺栓》。 闭口销：
符合DL/T 764.1-2001《电力金具专用紧固 件 闭口销》规定。一般为不锈钢制件。
第13页/共106页
图7-3（1）、（2）所示为导线用预绞式 悬垂线夹在输电线路中用的安装实景图例。
第30页/共106页
（2）索具套环 用钢板拉伸成形，并作热镀锌处理，嵌在耐张线夹
U形弯头部位，起保护预绞式耐张线的作用。 它为预绞式耐张（拉线用）配套使用件，即与拉线用 耐张线夹配套，适用于电力、铁路，通信等线路杆塔 拉线的紧固。 索具套环一般技术条件符合GB 2314-1997 《电力金具通用技术条件》。

低压架空线路的应用
架空电力线路的造价低，架设简便，取材方便，便 于检修，所以使用广泛。目前工厂、学校、建筑工 地、机关单位以至由公用变压器供电的城市小区、 乡镇居民点等低压输、配电线路大都采用架空电力 线路。根据线路电压的高低，可分高压线路和低压 线路。
凡电压1000伏及以下者为低压线路；超过1000伏 的属于高压线路。
有直线杆型和耐张杆型两种，在分支线路方向上，则为耐张型， 应能承受分支线路导线的全部拉力。
(6)跨越杆：用于铁道、河流、道路和电力线路等交叉跨越处
的两侧。由于它比普通电杆高，承受力较大，故一般要增加人 字或十字拉线补充强度(简称补强)。
各种杆型在线路中的特征及应用如图6-2所示。
LGJ-50
195
LGJ-70
242
LGJ一95
295
LGJ-120
335
LGJ-150
393
LGJ-185
450
LGJ-240
540
2．按机械强度选择导线截面
由于架空线要受到自身重力及大自然的外力作 用，所以要求架空线路具有一定的机械强度。架 空线路导线的最小允许截面见表6-2。
表6-2 导线最小截面单位：平方毫米
架空电力线路由电杆、导线、横担、金具绝
缘子和拉线等组成，其结构如图6-1所示。
1-低压横担；2-高压 横担；3-拉线抱箍； 4-横担支撑；5-高压 杆头；6-低压针式 绝缘子；7-高压针 式绝缘子；8-低压 蝶式绝缘子；9-悬 式蝶式绝缘子；10接紧绝缘子；11-花 篮螺栓；12-地锚(拉 线盘)；13-卡盘； 14-底盘；15-电杆； 16导线；17-拉线。
(3)转角杆：位于线路改变方向的地方，它的结构应根据转角

，有无异常现象。
03
夜间巡视
在夜间进行巡视，观察线路有无 电晕、闪烁等现象，判断线路是
否出现故障。
02
特殊巡视
在恶劣天气、自然灾害等特殊情 况下，加强对架空电力线路的巡
视，确保线路安全。
04
无人机巡视
利用无人机技术对架空电力线路 进行巡视，提高巡视效率和精度
。
故障诊断与处理
故障检测
通过在线监测系统、巡检设 备等手段，实时监测架空电 力线路的运行状态，发现故 障及时报警。
勘测
对选定的路径进行实地勘测，收集地形、地貌、地质、水文、气象等资料，为 后续的设计和施工提供依据。
气象条件和环境影响评估
气象条件
评估线路所在区域的气象条件，如风 速、覆冰、雷电活动等，以确定线路 的电气和机械载荷，为电气和结构设 计提供依据。
环境影响评估
评估线路建设对环境的影响，包括对 土地、水、森林、野生动物等方面的 环境影响，制定相应的环境保护措施 。
未来展望
未来，随着能源结构的调整和新能源的发展，架空电力线 路将朝着更加智能化、绿色化、高效化的方向发展，以满 足不断增长的电力需求和环保要求。
02 架空电力线路的组成与结构
电杆
电杆是架空电力线路的主要支撑结构 ，通常由钢筋混凝土或钢材制成。
电杆的安装方式也多种多样，包括单 杆、双杆和多杆等，具体选择取决于 线路的设计和地形条件。
导线和地线在架设过程中需要 满足一定的安全距离和排列方 式，以保证线路的稳定和安全
。
导线和地线需要进行定期的巡 检和维护，以确保其正常运行
和预防潜在的安全隐患。
绝缘子和金具
绝缘子是架空电力线路中用于支撑和固定导线和地线的 重要部件，具有良好的绝缘性能。
