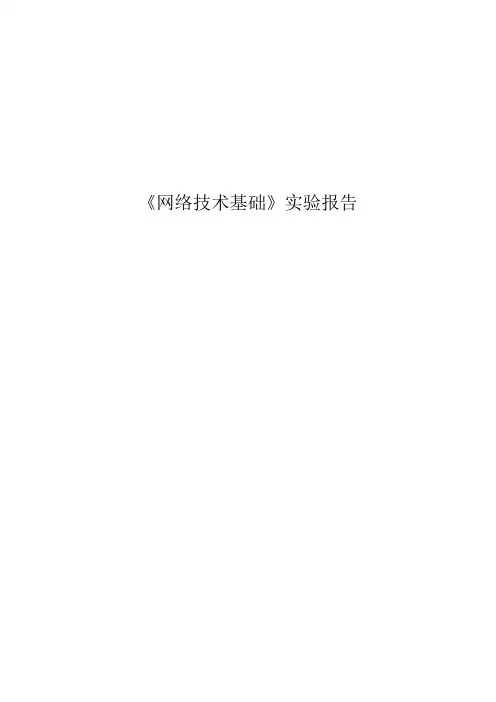

《网络技术基础》实验报告
姓名：肖婷婷
学号：**********
实验1 计算机局域网的硬件连接
本组成员姓名以及学号：日期：
肖婷婷1230060197
蔡凯旋1230060175
估计时间：135分钟
1—1实验目的
1、学习双绞线的使用方法
2、掌握使用双绞线作为传输介质，以集线器为中心设备组件小型局域网的硬件连接方法
3、掌握配置局域网中IP地址的方法
1—2实验设备
1、非屏蔽5类双绞线、水晶头若干、专用压线钳
2、集线器（HUB）1台。
3、测线器
4、微机：3台，能运行windows 2000及以上版本
1--3实验内容
1、了解实验室工作台的布局
2、利用双绞线以及水晶头，按照双绞线的排列顺序做直通线和交叉线
3、掌握测量直通线和交叉线的方法
4、利用作好的双绞线以及集线器通过硬件在本工作台组建局域网
1—4实验原理
1、局域网组件过程中的硬件安装以及连接是相对简单但非常重要的环节，其中涉及到网卡的安装，网线的制作、网络的连接、网络操作系统的安装、站点属性的配置等工作。我们主要对双绞线制作及连接进行操作。
双绞线的传输距离比较短，一般为100米。由于我们实验中采用集线器作为互连设备来组件小型的局域网，即同一工作台上的3台计算机互连，因此选择选用双绞线作为传输介质。
5 类线由4对双绞线组成，分别标识为白橙/橙、白绿/绿、白蓝/蓝、白棕/棕，每种颜色的花色线和纯色线为一对。根据数字信号的编码和导线衰减特性的不同，双绞线的传输速率有所变化，最高可达1000Mbit/s。
2、根据连接方式的不同，双绞线分为直通线和交叉线。如下图所示。用户设备和网络设备之间（如用户计算机的网卡和集线器之间）使用直通双绞线；用户设备和用户设备之间或网络设备和网络设备之间（如集线器的级联，或两台计算机通过双绞线直接连接），需要使用交叉双绞线连接。
1—5实验步骤
1、按照EIA/TIA-568标准排列双绞线电缆线对，每组做3条直通双绞线，3条交叉双绞线。
注意事项：使用压线钳时，要用力，使得水晶头中的金属针能与双绞线电缆中的导线完全接触。
2、使用测线器测量所做电缆是否连通，以及使用测线器区分直通双绞线和交叉双绞线。
直通双绞线测量时的现象：
对应的线亮（11 22 33 44 55 66 77 88 ）
交叉双绞线的测量现象：
对应的线亮（13 26 31 45 54 62 77 88 ）
3、
（1）利用交叉双绞线连接相同两台计算机的网卡，使两台计算机互通信息；
（2）利用集线器将3台计算机互连，构成以太网，用直通双绞线，一端连接网卡，一段连接集线器。
实验2 计算机局域网中各个站点的IP地址及子网掩码的属性
本组成员姓名以及学号：日期：
肖婷婷1230060197
蔡凯旋1230060175
估计时间：135分钟
2--1实验目的
4、掌握配置局域网中IP地址的方法
2、学会使用常用网络命令检查网络状态。
3、了解子网掩码的作用和属性
2--2实验设备
4、非屏蔽5类双绞线、水晶头若干、专用压线钳
5、集线器（HUB）1台。
6、测线器
4、微机：3台，能运行windows 2000及以上版本
2--3实验内容
5、通过计算机配置局域网中各个站点的IP地址及子网掩码等属性。
6、测试互连网络的连通性。
7、使用网络命令检测网络。
2--4实验原理
1、用Ping、IPConfig等命令检测网络连接情况。
5、不同的物理网络技术有不同的编址方式；不同物理网络中的主机，有不同的物理网络地
址。网间网技术是将不同物理网络技术统一起来的高层软件技术。网间网技术采用一种全局通用的地址格式，为全网的每一网络和每一主机都分配一个网间网地址，以此屏蔽物理网络地址的差异。IP协议提供一种全网间网通用的地址格式，并在统一管理下进行地址分配，保证一个地址对应一台网间网主机（包括网关），这样物理地址的差异被IP 层所屏蔽。IP层所用到的地址叫做网间网地址，又叫IP地址。它由网络号和主机号两部分组成，统一网络内的所有主机使用相同的网络号，主机号是唯一的。IP地址是一个32为的二进制数，分成4个字段，每个字段8位。
6、子网掩码是一个32位地址，用于屏蔽IP地址的一部分以区别网络标识和主机标识，并
说明该IP地址是在局域网上，还是在远程网上。
2--5实验步骤
1、利用集线器将3台计算机互连，构成以太网，用直通双绞线，一端连接网卡，一段连接集线器。
2、软件设置：在“网上邻居”右键，“属性”，在打开的窗口中双击“本地连接”，点击“属性”按钮，双击“常规TCP/IP协议”，设置IP地址为：192.168.1.X等，子网掩码：255.255.255.0
3、使用ping命令检测网络连接状况，ping局域网内其他结点IP地址。其他网络命令见附
件1、附件2。
4、通过下列过程测试子网掩码的作用
1)设置计算机
检查连通性，记录结果，填写工作表
A sent4，receive4,lost0
B sent0，receive0,lost4
2)设置计算机
A sent4，receive4,lost0
B sent0，receive0,lost4
3)设置计算机
检查连通性，记录结果，填写工作表
A sent4，receive4,lost0
B sent0，receive0,lost4
4)设置计算机
检查连通性，记录结果，填写工作表
A sent4，receive4,lost0
B sent0，receive0,lost4
5、总结：子网掩码在IP地址配置过程中的作用是什么？
