16路性价比较高的嵌入式硬盘录像机介绍及参数详解

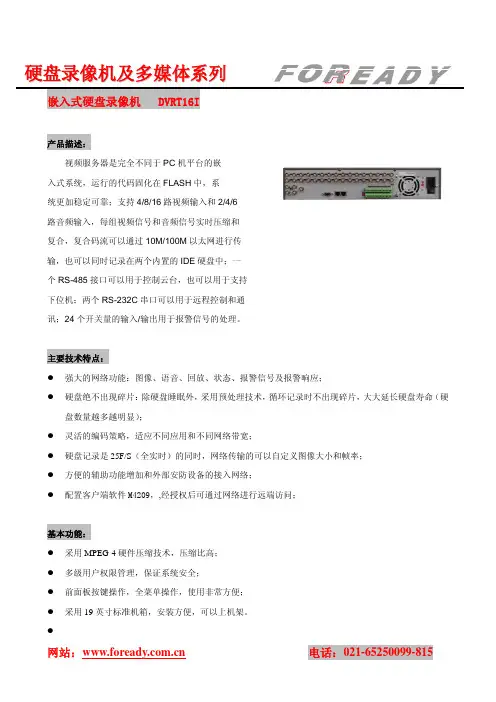

硬盘录像机及多媒体系列嵌入式硬盘录像机 DVRT16I产品描述：视频服务器是完全不同于PC机平台的嵌入式系统，运行的代码固化在FLASH中，系统更加稳定可靠；支持4/8/16路视频输入和2/4/6路音频输入，每组视频信号和音频信号实时压缩和复合，复合码流可以通过10M/100M以太网进行传输，也可以同时记录在两个内置的IDE硬盘中；一个RS-485接口可以用于控制云台，也可以用于支持下位机；两个RS-232C串口可以用于远程控制和通讯；24个开关量的输入/输出用于报警信号的处理。

主要技术特点：z强大的网络功能：图像、语音、回放、状态、报警信号及报警响应；z硬盘绝不出现碎片：除硬盘睡眠外，采用预处理技术，循环记录时不出现碎片，大大延长硬盘寿命（硬盘数量越多越明显）；z灵活的编码策略，适应不同应用和不同网络带宽；z硬盘记录是25F/S（全实时）的同时，网络传输的可以自定义图像大小和帧率；z方便的辅助功能增加和外部安防设备的接入网络；z配置客户端软件M4209，,经授权后可通过网络进行远端访问；基本功能：z采用MPEG-4硬件压缩技术，压缩比高；z多级用户权限管理，保证系统安全；z前面板按键操作，全菜单操作，使用非常方便；z采用19英寸标准机箱，安装方便，可以上机架。

z压缩处理功能：z支持多达16路视频信号，每路皆可实时每秒25帧CIF分辨率的PAL制式独立硬件压缩，视频压缩采用MPEG-4压缩技术，不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；z支持多达16路音频信号，每路音频信号实时压缩、音频压缩标准采用G.729；z视频和音频信号压缩后生成复合的MPEG-4码流，也可设置不用音频；z支持多种分辨率，从FULL D1（704*576）到QCIF（176*144）；z支持视频画面实时预览和视频信号切换；z支持音频实时预览；z支持硬盘文件在监视器上的本地回放；z支持多区域移动侦测；z支持OSD。

设备名称：16路视频+1路反向数据型号：GTT 16V1D品牌：银驼铃概述GTT V系列视、音频光端机为集成非压缩视频、数据复用、线速率100M以太网、话音FXO/FXS的综合光纤传输平台，在单芯单模或多模，无失真、高质量传输上传输视频，RS-485/422/232数据，以及音频、话路FXO/FXS，线速率100M以太网等多种业务。

为国内首创集成综合业务接入的全数字视、音频光端机，该光端机结构小巧，既可以独立安装，也可以互换在4U、16端口的标准19英寸子架内采用自主知识产权的核心大规模集成电路，具有很高的性价比，客户可以根据需要灵活选择业务配置产品特点：GTT V16系列视频光端机提供给用户在一根光纤上实现16路图像传输●支持点对点传输，一点对多点传输●全数字无压缩无损伤广播级传输●视频、音频、数据双向、单向可选●可提供1路线速率100M以太网接口●电话接口可以提供FXO/FXS接口或二/四线E/M接口●支持任何分辨率视频信号●支持视频无损伤再生中继●自动兼容PAL，NTSC SECAM视频制式●支持视/音频、数据、以太网、电话、语音、E1传输等多种业务接口●接口业务种类丰富，模块化配置，按需灵活配置●千兆光纤传输技术，大容量，易升级●单多模光纤传输，单纤和双纤任意选择，距离0-120KM●专用ASIC设计及告诉DSP技术●工程安装简便，无需任何调节详细参数：类型：标准型视频接口数：16路视频视频接口形式：BNC视频输入/ 输出阻抗: 75 Ω(非平衡)视频输入/ 输出电压: 典型1Vpp(峰- 峰值),最大1.2Vpp视频带宽: 8MHz视频采样：15MHz高速采样视频数码位宽: 8/10/12位(比特)微分增益: （10%-90%APL）DG <1%( 典型值)微分相位: （10%-90%APL）DP <0.8°( 典型值)场倾斜: <0.5%视频信噪比(加权): S/N ≥ 70dB （最大光学链路损耗时）可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据。

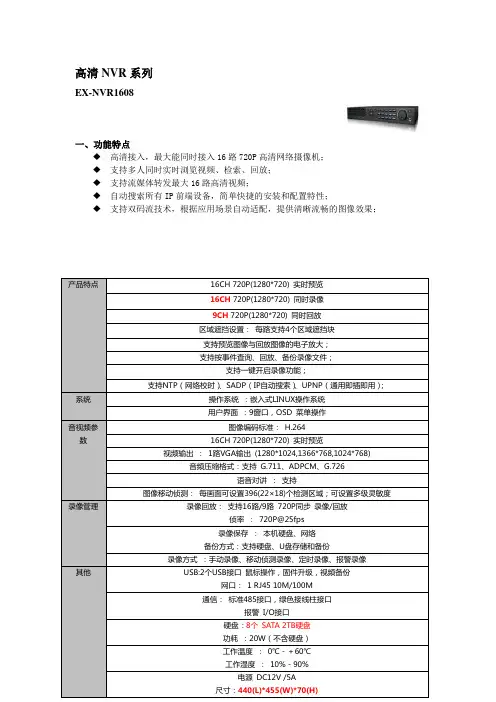

高清NVR系列EX-NVR1608一、功能特点◆高清接入，最大能同时接入16路720P高清网络摄像机；◆支持多人同时实时浏览视频、检索、回放；◆支持流媒体转发最大16路高清视频；◆自动搜索所有IP前端设备，简单快捷的安装和配置特性；◆支持双码流技术，根据应用场景自动适配，提供清晰流畅的图像效果；产品特点16CH 720P(1280*720) 实时预览16CH 720P(1280*720) 同时录像9CH 720P(1280*720) 同时回放区域遮挡设置：每路支持4个区域遮挡块支持预览图像与回放图像的电子放大；支持按事件查询、回放、备份录像文件；支持一键开启录像功能；支持NTP（网络校时）、SADP（IP自动搜索）、UPNP（通用即插即用）；系统操作系统：嵌入式LINUX操作系统用户界面：9窗口，OSD 菜单操作音视频参数图像编码标准：H.26416CH 720P(1280*720) 实时预览视频输出：1路VGA输出(1280*1024,1366*768,1024*768)音频压缩格式：支持G.711、ADPCM、G.726语音对讲：支持图像移动侦测：每画面可设置396(22×18)个检测区域；可设置多级灵敏度录像管理录像回放：支持16路/9路720P同步录像/回放侦率：720P@25fps录像保存：本机硬盘、网络备份方式：支持硬盘、U盘存储和备份录像方式：手动录像、移动侦测录像、定时录像、报警录像其他USB:2个USB接口鼠标操作，固件升级，视频备份网口：1 RJ45 10M/100M通信：标准485接口，绿色接线柱接口报警I/O接口硬盘: 8个SATA 2TB硬盘功耗：20W（不含硬盘）工作温度：0℃－＋60℃工作湿度：10%－90%电源DC12V /5A尺寸：440(L)*455(W)*70(H)重量：。

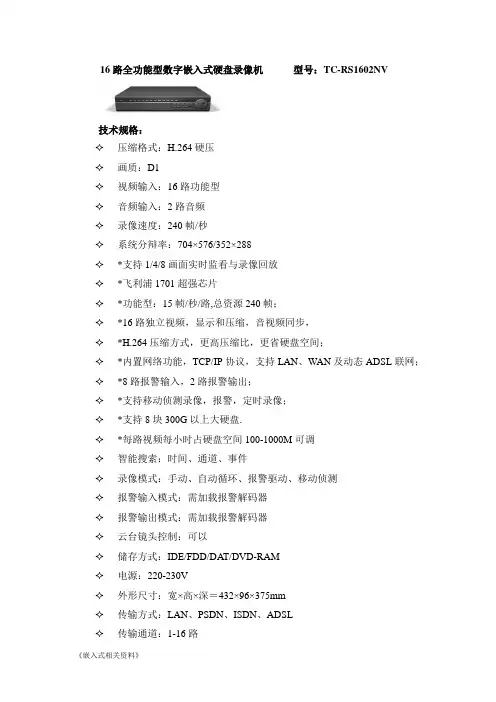

16路全功能型数字嵌入式硬盘录像机型号：TC-RS1602NV
技术规格：
✧压缩格式：H.264硬压
✧画质：D1
✧视频输入：16路功能型
✧音频输入：2路音频
✧录像速度：240帧/秒
✧系统分辩率：704×576/352×288
✧*支持1/4/8画面实时监看与录像回放
✧*飞利浦1701超强芯片
✧*功能型：15帧/秒/路,总资源240帧；
✧*16路独立视频，显示和压缩，音视频同步，
✧*H.264压缩方式，更高压缩比，更省硬盘空间；
✧*内置网络功能，TCP/IP协议，支持LAN、WAN及动态ADSL联网；
✧*8路报警输入，2路报警输出；
✧*支持移动侦测录像，报警，定时录像；
✧*支持8块300G以上大硬盘.
✧*每路视频每小时占硬盘空间100-1000M可调
✧智能搜索：时间、通道、事件
✧录像模式：手动、自动循环、报警驱动、移动侦测
✧报警输入模式：需加载报警解码器
✧报警输出模式：需加载报警解码器
✧云台镜头控制：可以
✧储存方式：IDE/FDD/DAT/DVD-RAM
✧电源：220-230V
✧外形尺寸：宽×高×深＝432×96×375mm
✧传输方式：LAN、PSDN、ISDN、ADSL
✧传输通道：1-16路
✧检索：网络监看、网络录像、网络检索同工
✧云台控制：可网络控制云台、镜头
嵌入式相关资料，欢迎下载！。

NVR-MX16POE-1U4K116 Channel 1U 16PoE 4K&H.265 Network Video Recorder●Smart H.265+/H.265/Smart H.264+/H.264●Max 200Mbps Incoming Bandwidth ●Up to 8MP Resolution for Preview and Playback●Up to 2ch@4K/8ch@1080P decoding ●HDMI/VGA simultaneous video output ●Support IPC UPnP, 16 PoE portsThe NVR-MX series is introduced as the first series NVR that supports for 4K and H.265 encoding technology with excellent performance at anaffordable price. For applications where image details are highly required, it delivers the capability of 4K resolution processing. This NVR has a built in 16 port PoE and supports up to two HDDs up to 6TB each. Due to its cost-effective and easy-to-install design, this NVR is ideal for a wide range of applications such as public safety, water conservancy,transportation, city centers, education, and financial institutions. The NVR is compatible with numerous third-party devices making it the perfect solution for surveillance systems that work independently of video management system (VMS). It features anopen architecture that supports for multi-user access and is compatible with ONVIF 2.4 protocol, enabling interoperability with IP cameras. Made in South Korea and conforms to the Trade Agreements Act (TAA).4K Resolution4K resolution is a revolutionary breakthrough inimage processing technology. 4K delivers four times the resolution of standard HDTV 1080p cameras and offers superior picture quality and image details. 4KSystem Overviewresolution improves the clarity of a magnified scene to view or record crisp forensic video from large areas.Smart H.265+Smart H.265+ is the optimized implementation of the H.265 codec that uses a scene-adaptive encoding strategy, dynamic GOP, dynamic ROI, flexiblemulti-frame reference structure and intelligent noise reduction to deliver high-quality video without straining the network. Smart H.265+ technology reduces bit rate and storage requirements by up to 70% when compared to standard H.265 video compression.Intelligent Video SystemWorking with IVS-enabled IP cameras, the NVR recognizes and records video that contains IVS data on all IP channels. The NVR records standardintelligence at-the-edge features, as well as premium IVS features that detect abandoned or missingobjects, Tripwire violations, and intrusion violations. The NVR is also capable of recording business analysis data – Facial Detection, People Counting, and Heat Map – from IP cameras with built-in Intelligent Business Analytics.Technical SpecificationMain Processor Quad-core embedded processor Operating SystemEmbedded LINUXSystemVideo/Audio Compression Smart H.265+/H.265/Smart H.264+/H.264Image Resolution 8Mp/ 6Mp/ 5MP/ 4MP/ 3MP/ 1080P/ 1.3MP/ 720P etc.Record Rate 200MbpsBit Rate 16Kbps ~ 20Mbps Per ChannelRecord ModeManual, Schedule (Regular, Continuous), MD (Video detection: Motion Detection, Tampering, Video Loss), StopRecord Interval1 ~ 120 min (default: 60 min), Pre-record: 1 ~ 30 sec, Post-record: 10 ~ 300 secRecordingEthernet 1 RJ-45 Ports (10/100/1000Mbps)PoE16 ports (IEEE802.3af/at)Network Functions HTTP, HTTPs, TCP/IP, IPv4/IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE,DDNS, FTP, Alarm Server, IP Search Max. User Access 128 usersSmart Phone Android, iOS, iPhone InteroperabilityONVIF 2.4, CGI ConformantNetworkUSB 2 USB Ports (1 USB 2.0 , 1 USB 3.0 )RS232 1 Port, for PC Communication and Keyboard RS485N/AAuxiliary InterfaceInternal HDD 2 SATA III Ports, Up to 6TB capacity for each HDD HDD ModeSingle External HDDN/AStoragePower Supply AC100V ~ 240V, 50 ~ 60 HzPower Consumption NVR: <13.7W (Without HDD)PoE: Max 25.5w for single port, 150w in total Working Environment -10°C ~ +55°C (+14°F ~ +131°F), 86 ~ 106kpa Dimensions (W×D×H)1U, 375mm×327.5mm×53mm (14.8" x 12.9" x2.1")Weight2.6kg (5.7 lb) (without HDD)GeneralMax IP Channels16 ChannelVideoTwo-way Talk1 Channel Input, 1 Channel Output, RCAAudioDisplayTrigger Events Recording, PTZ, Tour, Video Push, Email, Snapshot, Buzzer and Screen TipsVideo Detection Motion Detection, MD Zones: 396 (22 × 18), Video Loss and Tampering Alarm Input 4 Channel Alarm Output2 ChannelInterface 1 HDMI, 1 VGAResolution HDMI: 3840×2160, 1920×1080, 1280×1024, 1280×720VGA: 1920×1080, 1280×1024, 1280×720Display Split 1/4/8/9/16Decoding Capacity 2ch@4K 30fps, 8ch@1080P 30fpsOSDCamera title, Time, Video loss, Camera lock, Motion detection, RecordingVideo Detection & AlarmSync Playback 1/4/9/16Search ModeTime /Date, MD and Exact Search (accurate to second), Smart searchPlayback Functions Play, Pause, Stop, Rewind, Fast play, Slow Play, Next File, Previous File, Next Camera, Previous Camera, Full Screen, Backup Selection, Digital Zoom Backup ModeUSB Device/NetworkPlayback & BackupCertificationsCE: EN55022, EN55024, EN50130-4, EN60950-1FCC: Part 15 Subpart B, ANSI C63.4-2014UL: UL60950-1CertificationsDimensions (mm/in) Panels。

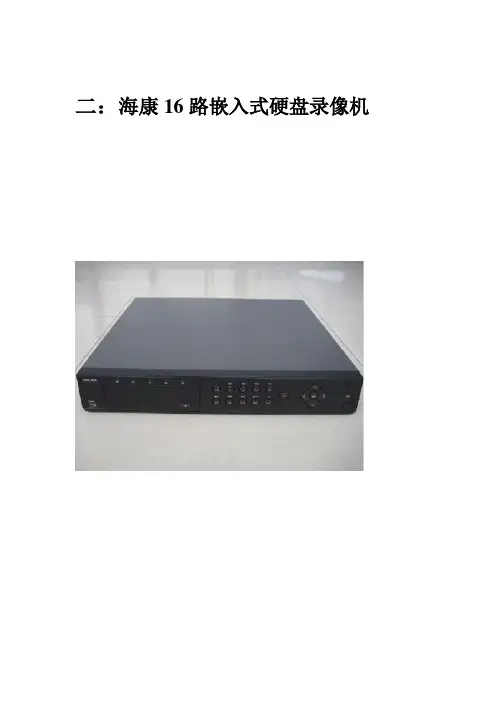

二：海康16路嵌入式硬盘录像机型号DS-7216HV-S产品简介采用嵌入式Linux操作系统、达芬奇处理器H.264压缩算法支持USB2.0接口特别说明：每个视频输入通道最高支持CIF分辨率编码，也可以选择QCIF。

报警为16进4出。

支持2个SATA接口。

仅支持单路回放。

不支持双码流。

主要特性:菜单界面友好、便于操作VGA视频输出分辨率最高达1024*768支持图像的本地预览、存储与回放支持预览图像与回放图像的电子放大PTZ控制时，可通过鼠标对图像进行局部放大不同通道可设定不同的录像保存周期支持定时和事件两组视频编码参数支持冗余录像支持硬盘盘组管理支持NTP（网络校时）、SADP（自动搜索IP地址）协议功能和性能:压缩处理功能支持PAL/NTSC制式视频信号输入。

采用H.264视频压缩技术。

采用OggV orbis音频压缩标准。

每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。

每个通道支持定时和事件两套压缩参数。

本地监控VGA显示，最高分辨率达1024*768。

支持1/4/9/16画面预览，预览通道顺序可调。

支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。

支持预览的电子放大。

可屏蔽指定的预览通道。

支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。

支持视频隐私遮盖。

支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。

云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。

硬盘文件管理最大支持2个SATA硬盘，可支持每个最大容量为2TB的硬盘。

支持硬盘S.M.A.R.T技术。

支持硬盘休眠。

支持硬盘盘组管理。

文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。

录像与回放支持循环写入和非循环写入两种模式。

支持定时和事件两套压缩参数。

录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等。

每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。

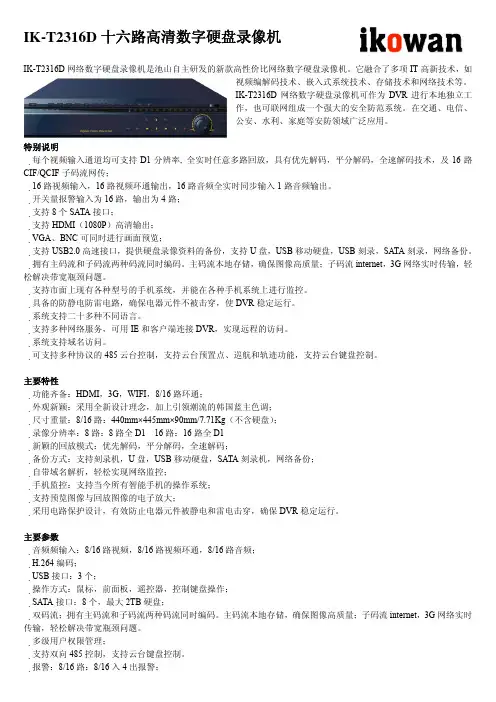

IK-T2316D十六路高清数字硬盘录像机IK-T2316D网络数字硬盘录像机是池山自主研发的新款高性价比网络数字硬盘录像机。

它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。

IK-T2316D网络数字硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。

在交通、电信、公安、水利、家庭等安防领域广泛应用。

特别说明　每个视频输入通道均可支持D1分辨率, 全实时任意多路回放，具有优先解码，平分解码，全速解码技术，及16路CIF/QCIF子码流网传；　路视频输入，16路视频环通输出，16路音频全实时同步输入1路音频输出。

16　开关量报警输入为16路，输出为4路；　支持8个SATA接口；　支持HDMI（1080P）高清输出；　、BNC可同时进行画面预览；V GA　支持USB2.0高速接口，提供硬盘录像资料的备份，支持U盘，USB移动硬盘，USB刻录，SATA刻录，网络备份。

　拥有主码流和子码流两种码流同时编码。

主码流本地存储，确保图像高质量；子码流internet，3G网络实时传输，轻松解决带宽瓶颈问题。

　支持市面上现有各种型号的手机系统，并能在各种手机系统上进行监控。

　具备的防静电防雷电路，确保电器元件不被击穿，使DVR稳定运行。

　系统支持二十多种不同语言。

　支持多种网络服务，可用IE和客户端连接DVR，实现远程的访问。

　系统支持域名访问。

　可支持多种协议的485云台控制，支持云台预置点、巡航和轨迹功能，支持云台键盘控制。

主要特性　功能齐备：HDMI，3G，WIFI，8/16路环通；　外观新颖：采用全新设计理念，加上引领潮流的韩国蓝主色调；　尺寸重量：8/16路：440mm×445mm×90mm/7.71Kg（不含硬盘）；　录像分辨率：8路：8路全D1 16路：16路全D1　新颖的回放模式：优先解码，平分解码，全速解码；　备份方式：支持刻录机，U盘，USB移动硬盘，SATA刻录机，网络备份；　自带域名解析，轻松实现网络监控；　手机监控：支持当今所有智能手机的操作系统；　支持预览图像与回放图像的电子放大；　采用电路保护设计，有效防止电器元件被静电和雷电击穿，确保DVR稳定运行。

大华D H-D V R2404H F-N
汉邦高科HB7216XT 详细参数
数据通道：支持RS232及RS485，支持网络透明通道连接，内置多种控制协议
操作方式：前面板按键，红外遥控器，USB鼠标，串口控制键盘
网络接口
10M/100M/1000M自适应以太网端口，支持TCP/IP协议(支持ARP、RARP、IP、TCP、PPPOE、DHCP等等) NTP校时功能通过网络与时间服务器连接获取当前准确时间,支持24个时区的选择
支持浏览器访问，可监看实时图像、点播录像数据以及控制云台
支持汉邦在线免费动态域名解析服务
安全保障
日志功能：支持报警日志、移动侦测、远程登陆、录像参数、升级、回放、系统启动等操作的记录和查询
授权验证：支持系统锁定、口令检验、多级用户授权
供电电源：12V
外形尺寸：408*440*66 (长X宽X高，毫米)。

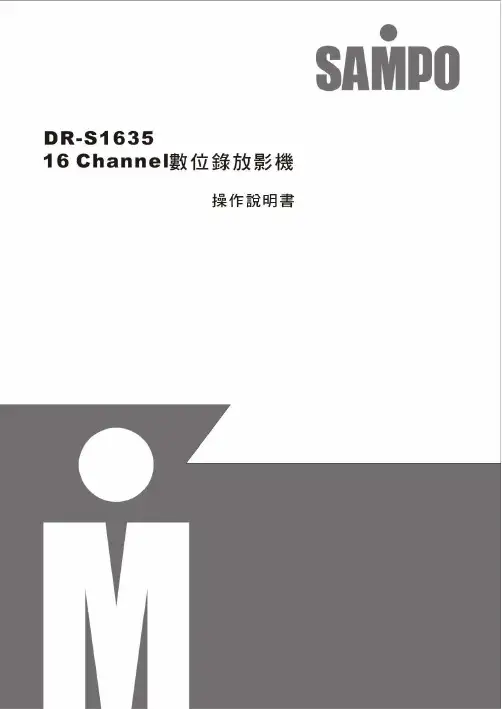

前言此機種是一台具有32位元RISC處理器的高性能單晶片數位儲存系統，可同時處理錄影、即時監控、回放、CD燒錄、USB備份等功能並且可直接透過網路執行遠端監控。

人性化的使用介面，可透過螢幕選單、前面板控制按鍵及多功能無線遙控器操作。

搭配USB裝置及內建CD燒錄機方便使用者下載錄影影像及更新韌體。

單晶片數位儲存系統可提供高畫質影像和強大的儲存及系統擴充功能。

可使用2個內建硬碟(可熱抽換硬碟x1)，或選配2個外接SATA II RAID (最高儲存容量可達4TB)。

最高可連結255台單晶片數位儲存系統及4個矩陣警報輸出。

可直接透過IE瀏覽器或附加軟體來連結網路，執行遠端監控。

而飛梭功能可協助快速搜尋錄影資料。

單晶片數位儲存系統安全性考量十分周全，軟體看門狗(WDT)，使用者密碼管理，及攝影機切換顯示等先進防護措施，讓使用者在輕鬆操作外，更可以高枕無憂。

•16門影像輸入，即時影像可達480fps•內建CD燒錄機•ISO-9600相容CD格式可隨插即用•HTTP網路頁面操控包括遠端PTZ控制，回放及即時監控•回放速度可達120 CIF•可用小時為單位安排一週的警報、動態偵測及一般錄影排程•內建VGA 解析度最高可達1280*1024 (進階單晶片數位儲存系統) / 單晶片數位儲存系統選購品•4個矩陣輸出(進階單晶片數位儲存系統)可支援螢幕選單設定•2個主要影像輸出及內建多功能分割視窗可2倍放大或凍結影像•可收錄一個聲音輸入及輸出•多功能錄影、回放、CD燒錄、網路遠端即時監控•可搭配一個外接SATA II硬碟及一個內建SATA II硬碟•2個外接SATA II RAID，最高錄影容量可達4TB•192格動態警報區域，可供自由設定•可使用USB2.0相容的隨身碟、外接CD燒錄機執行備份•飛梭旋鈕操作，選單設定簡易方便CAUTIOIN請由專業支技術人員進行安裝及維修請確認將電源供應器之電壓是否已切換至正確位置請確認將電源供應器之電壓是否已切換至正確位置，，並使用符合安全規格之各國電源連接線並使用符合安全規格之各國電源連接線，，以免發生危險請將本系統放置於平坦穩固之處請將本系統放置於平坦穩固之處，，並避免震動導致損壞本系統因高速影像處理本系統因高速影像處理，，所產生熱度較高所產生熱度較高，，故請勿放置於靠近高熱故請勿放置於靠近高熱、、濃煙或多塵之處濃煙或多塵之處，，並注意通風散熱務必良好請勿放置於潮濕或水氣多之處請勿放置於潮濕或水氣多之處，，以免機器鏽蝕故障請避免掉落金屬零件請避免掉落金屬零件、、雜物或滲入液體到機器內部雜物或滲入液體到機器內部，，造成短路損壞由室外接入之視訊電纜線由室外接入之視訊電纜線，，請務必接地請務必接地，，以免雷擊損及系統商標 Microsoft, Windows 2000, Windows XP , Internet Explorer 是Microsoft Corporation 在美國和（或）其他國家的商標或註冊商標。

S系列经济型嵌入式网络硬盘录像机TC-2816AN-SL1.1 功能特点功能和性能压缩处理功能·采用H.264视频压缩技术。

·支持16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧的独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。

可设定视频图像质量，也可设定视频图像的压缩码流。

·支持16路视频环通输出·支持参数动态设置。

·支持双码流。

·支持2D1+14CIF分辨率。

·支持多区域移动侦测。

·支持OSD，日期和时间的位置可以设置，日期和时间更新。

本地监控·VGA显示，最高分辨率达1280*1024。

·预览时显示模式多路（1/2/4/8/9/16画中画）切换。

·支持监视器或VGA输出连接。

·本地录像状态显示。

·支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。

·支持预览的电子放大。

·支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。

·支持视频隐私遮盖。

·支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。

·支持OSD叠加、日期时间、通道名叠加.录像与回放·支持循环写入和非循环写入两种模式。

·录像类型包括定时录像、移动侦测、端口报警、视频丢失、动测|报警等。

·每天可设定4个录像时间段，不同时间段的录像触发模式可独立设置。

·支持开关量报警及移动侦测的预录及延时录像。

·支持本地冗余录像。

·支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。

·支持四路回放。

支持快放、慢放、单帧等回放模式。

·支持录像大小、录像时间进行打包。

资料备份·提供硬盘录像资料的备份，支持U盘、USB硬盘、USB CDRW备份设备。

Key Feature● Up to 16-ch IP camera inputs, plug & play with 16 power-over-Ethernet (PoE) interfaces● H.265+/H.265/H.264+/H.264 video formats● Up to 2-ch@12 MP or 3-ch@8 MP or 6-ch@4 MP or 12-ch@1080p decoding capacity● Up to 160 Mbps incoming bandwidth● Adopt Hikvision Acusense technology to minimize manual effortand security costsSmart Function● All channels support Motion Detection 2.0● 2-ch video analysis for human and vehicle recognition to reduce false alarm ● 1-ch facial recognition for video stream, or 4-ch facial recognition for face picture● Smart search for the selected area in the video, and smart playback to improve the playback efficiencyProfessional and Reliability● H.265+ compression effectively reduces the storage space by up to 75%● Adopt stream over TLS encryption technology which provides more secure stream transmission serviceHD Video Output● Provide independent HDMI and VGA outputs ● HDMI video output at up to 4K resolutionStorage and Playback● Up to 2 SATA interfaces for HDD connection (up to 10 TB capacity per HDD)● 16-ch synchronous playbackNetwork & Ethernet Access● 16 independent PoE network interfaces● 1 self-adaptive 10/100/1000 Mbps Ethernet interface ● Hik-Connect for easy network managementSpecificationIntelligent AnalyticsAI by Device Facial recognition, perimeter protection, motion detection 2.0AI by Camera Facial recognition, perimeter protection, throwing objects from building, motion detection2.0, ANPR, VCAFacial RecognitionFacial Detection and Analytics Face picture comparison, human face capture, face picture searchFace Picture Library Up to 16 face picture libraries, with up to 20,000 face pictures in total (each picture ≤ 4 MB, total capacity ≤ 1 GB)Facial Detection and Analytics Performance1-ch, 8 MP Face Picture Comparison4-ch Motion Detection 2.0By Device All channels, 4 MP (when enhanced SVC mode is enabled, up to 8 MP) video analysis for human and vehicle recognition to reduce false alarmBy Camera All channels Perimeter ProtectionBy Device 2-ch, 4 MP (HD network camera, H.264/H.265) video analysis for human and vehicle recognition to reduce false alarmBy Camera All channels Video and AudioIP Video Input16-ch Incoming Bandwidth160 Mbps Outgoing Bandwidth160 MbpsHDMI Output 1-ch, 4K (3840 × 2160)/30 Hz, 2K (2560 × 1440)/60 Hz, 1920 × 1080/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 HzVGA Output1-ch, 1920 × 1080/60 Hz, 1280 × 1024/60 Hz, 1280 × 720/60 HzVideo Output Mode HDMI/VGA independent outputCVBS Output N/AAudio Output1-ch, RCA (2.0 Vp-p, 1 KΩ, using the audio input)Two-Way Audio1-ch, RCA (Linear, 1 KΩ)DecodingDecoding Format H.265/H.265+/H.264+/H.264Recording Resolution12 MP/8 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF Synchronous playback16-chDecoding Capability AI on: 1-ch@12 MP (30 fps)/2-ch@8 MP (30 fps)/4-ch@4 MP (30 fps)/8-ch@1080p (30 fps)AI off: 2-ch@12 MP (30 fps)/3-ch@8 MP (30 fps)/6-ch@4 MP (30 fps)/12-ch@1080p (30 fps)Stream Type Video, Video & AudioAudio Compression G.711ulaw/G.711alaw/G.722/G.726/AACNetworkRemote Connection128API ONVIF (profile S/G); SDK; ISAPICompatible Browser IE11, Chrome V57, Firefox V52, Safari V12, Edge V89, or above versionNetwork Protocol TCP/IP, DHCP, IPv4, IPv6, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPSNetwork Interface 1 RJ-45 10/100/1000 Mbps self-adaptive Ethernet interface PoEInterface16, RJ-45 10/100 Mbps self-adaptive Ethernet interface Power≤ 200 WStandard IEEE 802.3af/atAuxiliary InterfaceSATA 2 SATA interfacesCapacity Up to 10 TB capacity for each HDDUSB Interface Front panel: 1 × USB 2.0; Rear panel: 1 × USB 2.0Alarm In/Out4/1GeneralGUI Language English, Russian, Bulgarian, Hungarian, Greek, German, Italian, Czech, Slovak, French, Polish, Dutch, Portuguese, Spanish, Romanian, Turkish, Japanese, Danish, Swedish Language, Norwegian, Finnish, Korean, Traditional Chinese, Thai, Estonian, Vietnamese, Croatian, Slovenian, Serbian, Latvian, Lithuanian, Uzbek, Kazakh, Arabic, Ukrainian, Kyrgyz , Brazilian Portuguese, IndonesianPower Supply100 to 240 VAC, 50 to 60 HzConsumption≤ 15 W (without HDD and PoE off)Working Temperature-10 °C to 55 °C (14 °F to 131 °F)Working Humidity10% to 90%Dimension (W × D × H)385 mm × 315 mm × 52 mm (15.2"× 12.4" × 2.0") Weight≤ 3 kg (without HDD, 6.6 lb.)CertificationFCC Part 15 Subpart B, ANSI C63.4-2014CE EN 55032: 2015, EN 61000-3-2, EN 61000-3-3, EN 50130-4, EN 55035: 2017 Obtained Certification CE, FCC, IC, CB, KC, UL, Rohs, Reach, WEEE, RCM, UKCA, LOA, BISNote:Facial recognition, motion detection 2.0 or perimeter protection cannot be enabled at the same time.DimensionPhysical InterfaceNo.Description No.Description 1Network interfaces with PoE function7VGA interface 2LAN network interface8USB interface 3AUDIO IN9GND4AUDIO OUT10Power supply 5ALARM IN and OUT11Power switch 6HDMI interfaceAvailable ModelDS-7616NXI-K2/16P。

硬盘录像机参数杭州海康威视数字技术有限公司的DS-8016HS系列嵌入式数字硬盘录像机是面向数字监控行业而推出的专用设备。

海康威视数字监控系统，采用独特的COM技术及模块化设计，移植性强。

实现多路图像的同步实时预览、录像、录音，音视频同步多路回放；预览实时声音监听；报警自动抓图、上传图片、自动拨号到Internet、自动调快球预置位、自动连接到中心管理机、移动报警触发开关量联动；自动录像(按时间表录像)、手动录像(最长24小时)、报警录像和移动录像(报警和移动可以按时间段布防)；可以设置八区域移动侦测；回放时支持电子放大；通道图像网络传输可以设置开和关；视频丢失报警可以设置；可以在广域网或局域网内实现多画面实时监控；支持多层电子地图；支持屏幕遮挡(抠屏) 功能。

系统功能特点：1)1-16路视频同时实时显示(25帧/秒/路)。

2)视频压缩标准：H.264；录像总资源25-400帧/秒，保证每路回放都实时。

3)按实际需求，可手动录像、自动录像、异动侦测录像及探头报警录像。

4)1、4、7、9、10、13、16等多种画面分割方式及画面自动切换5)可以按日期、时间、通道号、事件分类等多种方式对录像文件和图片进行检索。

6)支持监视、检索和实时监听同步。

7)支持多个云台、镜头控制及多个报警器级连扩展报警输入、报警联动输出。

8)支持探头报警、异动侦测报警联动录像及快球预置点调动。

9)支持异动侦测报警联动开关量输出。

10)可用多种方式备份(持扩展硬盘及热插拔硬盘、DVD-R/RW、CD-R/RW等)。

11)支持Pelco D、Pelco P、Philips G3、SamSung、HY、SE、PIH-1016、YAAN、MJ、M800CIA等协议。

通过LAN、PSTN、ISDN、ADSL、E1、DDN等方式实现网络传输及远程设置、控制、支持远程画面切换及检索。

12)支持移动及探头报警后自动拨号上网、连接中心管理机及上传图片。

大华十六路嵌入式硬盘录像机技术指标及主要功能1、技术指标2、主要功能产品功能特性实时监视功能·具备模拟输出接口和VGA接口，可通过监视器或显示器实现监视功能·具备单画面/四画面/十六画面等多画面监视功能·实时显示录像码流和每小时占用空间压缩方式·视频压缩采用多种方式：MPEG4限定码流、MPEG4可变码流·支持16路的视音频信号，每路视音频信号都由独立硬件进行实时压缩，声音与图像保持稳定同步存储功能·可内置1-8个IDE硬盘·硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命·硬盘上文件可以选择覆盖式循环记录和非循环记录备份功能通过IDE接口支持CD-R光驱实现光盘刻录备份（DH－DVR1204、DH－DVR1604无此功能）通过USB接口进行备份（DH－DVR1204、DH－DVR1604无此功能）客户端电脑可以通过网络下载硬盘上的文件进行备份录放像功能·多工操作,在每路实现独立全实时录像的同时可实现单路回放检索、网络监视、录像查询下载。

·多种录像模式：手动录像、定时录像、报警联动录像、动态检测录像。

其中动态检测、外部报警更有预录功能。

·录像回放：在录像回放时还可进行画中画或多画面实时监视客户端网络可以回放硬盘录像机上记录的文件·普通录像与报警录像均可实现快速检索。

·多种回放模式：X2、X4、X8倍快放、暂停、1/2、1/4倍速率慢放以及逐帧播放功能·回放录像时可以显示事件发生的准确时间报警联动功能·具备16路外部电压量报警输入，并具备视频丢失报警、动态检测报警。

报警设备可以是烟感探测器、温感探测器、红外探测器等。

·具备多路继电器开关量报警输出，便捷地实现报警联动及现场的灯光控制。

·报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏。
