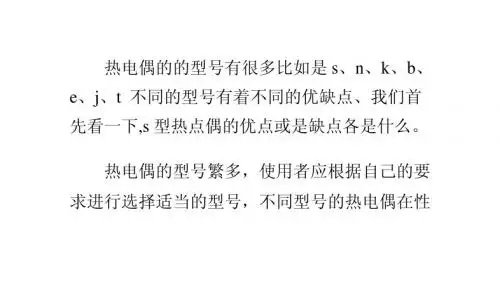

(S型热电偶)铂铑10-铂热电偶的优点与缺点

常见热电偶类型及特点１、K 型热电偶镍铬（镍硅（镍铝）热电偶）Ｋ型热电偶是抗氧化性较强的贱金属热电偶，可测量0～1300 ℃的介质温度，适宜在氧化性及惰性气体中连续使用，短期使用温度为1200 ℃，长期使用温度为1000 ℃，其热电势与温度的关系近似线性，是目前用量最大的热电偶。

然而，它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。

Ｋ型热电偶缺点：（1））热电势的高温稳定性较Ｎ型热电偶及贵重金属热电偶差，在较高温度下（例如超过1000 ℃）往往因氧化而损坏；（2））在250 ～500 ℃范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2～3℃；（3））其负极在150 ～200 ℃范围内要发生磁性转变，致使在室温至230 ℃范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；（４）长期处于高通量中系统辐照环境下，由于负极中的锰（Ｍn）、钴（Ｃo）等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。

2、S 型热电偶（铂铑10 －铂热电偶）该热电偶的正极成份为含铑10% 的铂铑合金，负极为纯铂。

其特点是：（１）热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300 ℃，超达1400 ℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；（２）精度高，在所有热电偶中准确度等级最高，通常用作标准或测量较高温度；（３）使用范围较广，均匀性及互换性好；（４）主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

3、E 型热电偶（镍铬－铜镍[康铜]热电偶）Ｅ型热电偶为一种较新产品，正极为镍铬合金，负极为铜镍合金（康铜）。

其最大特点是在常用的热电偶中，其热电势最大，即灵敏度最高；它的应用范围虽不及Ｋ型偶广泛，但在要求灵敏度高、热导率低、可容许大电阻的条件下，常常被选用；使用中的限制条件与Ｋ型相同，但对于含有较高湿度气氛的腐蚀不很敏感。

高温贵金属(铂铑)热电偶导语:高温贵金属热电偶是一种重要的测温元件，常用于高温工业领域。

铂铑（Pt-Rh）热电偶具有良好的线性特性和较高的测温精度，广泛应用于钢铁、电力、石化等行业，为工业生产提供了可靠的温度检测手段。

一、铂铑热电偶的工作原理和特点:铂铑热电偶是利用铂铑两种不同组成的金属导线在温度变化下产生热电势差的原理进行温度测量的。

其主要特点如下:1. 高温度范围：铂铑热电偶适用于高温环境，常用的规格有S、R、B等型号，可以测量高温达到1700℃以上的场所。

2. 良好的线性特性：铂铑热电偶的热电势与温度之间具有良好的线性关系，可以实现较高的测温精度。

3. 高稳定性和可靠性：由于铂铑材料的高熔点和耐腐蚀性能，铂铑热电偶在高温环境中具有较高的稳定性和可靠性。

4. 快速响应：铂铑热电偶对温度变化的响应速度较快，可以快速准确地反映温度变化。

二、应用领域:1. 钢铁冶炼：在钢铁冶炼过程中，需要对高温炉内的温度进行实时监测和控制，铂铑热电偶可以在高温高压的环境下准确测量温度，为冶炼工艺提供可靠的温度数据。

2. 电力行业：电力设备中的高温部件，如发电机、锅炉等，需要对其温度进行监测，铂铑热电偶可以快速响应并提供准确的温度数据，确保设备的安全运行。

3. 石化工业：石化工业中的许多生产环节需要高温加热，如裂解炉、加氢塔等，铂铑热电偶可以实时监测温度变化，确保工艺的稳定和安全。

4. 实验室科研：在实验室中，需要对高温实验进行精确的温度控制和测量，铂铑热电偶可以满足实验需求，提供稳定且可靠的温度数据。

三、铂铑热电偶的选择和使用:选择合适的铂铑热电偶型号：根据实际应用场景和温度范围选择合适的铂铑热电偶型号，常用的有S、R、B等型号，每种型号适用的温度范围有所差异。

正确使用和安装：在安装铂铑热电偶时，需要注意保持导线的清洁，避免外界干扰和损坏。

同时，要正确连接热电偶导线和测温仪表，确保信号传输的准确性和可靠性。

定期校准和维护：铂铑热电偶的测温精度和稳定性随着使用时间的增加会有一定的变化，因此需要定期进行校准和维护，确保测温的准确性和可靠性。

1铂铑10-铂热电偶（分度号S，也称单铂铑热电偶）该热电偶的正极成分为含铑10%的铂铑合金，负极为纯铂，它的特点是：①热电性能稳定、抗氧化性强，宜在氧化性气氛中连续使用，长期使用温度可达1300度，超达1400度时，即使在空气中纯铂丝也将会结晶，使晶粒粗大而断裂。

②精度高，在所有热电偶丝中，精度最高，通常用作标准或测量较高的温度，③使用范围较广，均匀性及互换性好④主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

2、镍铬-镍硅（镍铝）热电偶（分度号为K）该热电偶的正极为含铬10%的镍铬合金，负极为含硅3%的镍硅合金，（有些国家的产品负极为纯镍）。

可测量0～1300度的介质温度，适宜在氧化性或惰性气体中连续使用，短期使用温度为1200度，长期使用温度为1000度，其热电势与温度的关系近似为线性，价格便宜，是目前用量最大的热电偶。

K型热电偶是抗氧化性较强的贱金属热电偶，不适宜在真空、含硫、含碳气氛中及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将优先氧化，使热电势发生较大变化，但金属气体对其影响较小，因此，多采用金属制保护管。

K型热电偶的缺点:①热电势的高温稳定性较N型热电偶及贵重金属热电偶差，在较高温度下，（例如超过1000度），往往因氧化而损坏。

②在250-500度范围内短期热稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值也不一样，其差值可达2-3度。

③其负极在150-200度范围内，要发生磁性转变，致使在室温至230度范围内分度值往往偏离分度表，尤其是在磁场中使用时，往往出现与时间无关的热电势干扰。

④长期处于高通量中系统辐照环境下，由于负极中的锰、钴等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。

S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

铂钼热电偶
铂钼热电偶 (Platinum-Molybdenum Thermocouple) 是一种用于
测量高温环境温度的传感器。

它由铂钼合金和钨合金组成，常见的合金组成为铂10%钼/铂-钯合金。

铂钼热电偶的测量原理是基于不同金属之间的温差产生的热电势差。

铂钼热电偶的工作温度范围通常为0°C至2000°C，并
且具有很高的测量精度和稳定性。

优点：
1. 铂钼热电偶具有较高的工作温度范围，适用于测量高温环境下的温度。

2. 具有较高的测量精度和稳定性，在工业领域有较广泛的应用。

3. 铂钼热电偶的响应速度较快，可以快速反应温度的变化。

缺点：
1. 相比于其他类型的热电偶，铂钼热电偶的成本较高。

2. 在低温环境下的测量精度有一定的局限性。

应用：
1. 铂钼热电偶广泛应用于钢铁冶金、化工、电力、玻璃等行业，用于测量高温环境下的温度。

2. 在炉温控制、热处理、煅烧等工艺过程中，铂钼热电偶可以提供准确的温度数据，以确保工艺过程的稳定性和质量。

3. 在科学研究领域，铂钼热电偶用于测量实验室中的高温实验或者高温反应过程的温度。

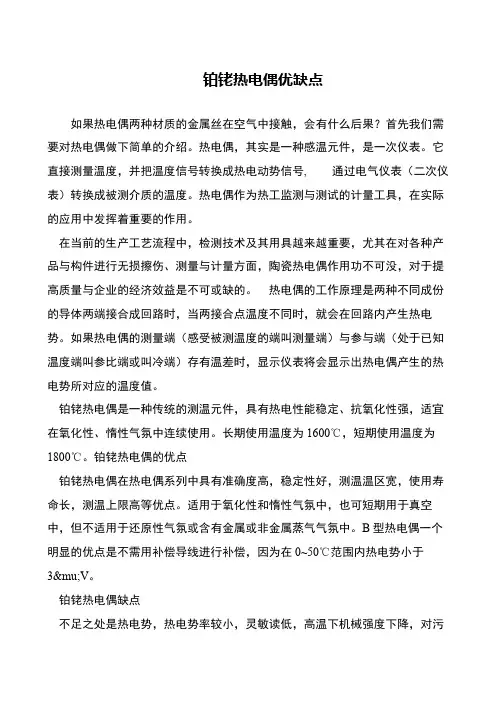

【铂铑热电偶】铂铑热电偶的优点及选型方法铂铑热电偶维护和修理保养铂铑热电偶在热电偶系列中具有精准度较高，稳定性可以，测温温区宽，使用寿命长，测温上限高等优点。

适用于具有的氧化性气体中，也可短期用于真空中，但不适用于还原性气体或含有金属或非金属蒸气场合中。

铂铑热电偶可以做到测量精度高、测量精准、耐高温等优势，其中B型铂铑热电偶可以长期使用在1600度高温的场合下，最高温度可以测量达1800度，S型铂铑热电偶可以长期使用在高温1300度的场合内工作，最高使用温度达1600度，B型与S型的差别就在于铂铑丝的粗细度，当然所产生的费用也是不一样的，应依据生产现场实际需要选购。

铂铑热电偶可以测量各种工业生产中的流体、蒸汽、气体及固体表面的温度，被广泛应用于粉末冶金、真空炉、冶炼炉、炼钢炉、工业盐浴炉、烧结光亮炉等工业生产中，通常与温度变送器、调整器及显示仪表等配套使用,构成过程掌控系统，用以直接测量或掌控各种生产过程中的温度测量。

工作原理：铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。

假如热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

铂铑热电偶的热电动热将随着测量端温度上升而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

各种铂铑热电偶的外形常因现场实际需要而外形不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等紧要成分构成。

选型方式：测量的温度正常在1000—1300度时建议使用单铂铑热电偶（铂铑10—铂），测量的温度正常在1200～1600度时建议使用双铂铑热电偶（铂铑30—铂铑6），这样在所使用的温度范围内才能保证铂铑热电偶的使用寿命。

了解一下铂铑热电偶的现场使用注意事项铂铑热电偶极好的性能设计，安全，牢靠，应用，集多种功能于一身，达到较好的使用效果。

铂铑热电偶的工作原理是铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。

热电偶分度号分度号代表温度范围，且代表每种分度号的热电偶具体多少温度输出多少伏特的电压或者毫伏的电压。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

热电偶分度表·铂铑10-铂热电偶（S型）分度表（ITS-90)，WRP·铂铑13-铂热电偶（R型）分度表（ITS-90)，WRB·铂铑30-铂热6电偶（B型）分度表（ITS-90) ，WRR·镍铬-镍硅热电偶（K型）分度表（ITS-90)，WRN·镍铬硅-镍硅热电偶（N型）分度表（ITS-90)，WRM·镍铬-铜镍（康铜）热电偶（E型）分度表（ITS-90)，WRE·铁-铜镍（康铜）热电偶（J型）分度表（ITS-90)，WRF·铜-铜镍（康铜）热电偶（T型）分度表（ITS-90)，WRC热电阻分度表·铂热电阻Pt100分度表（ITS-90)·铂热电阻Pt10分度表（ITS-90)·铜热电阻Cu50分度表（ITS-90)·铜热电阻Cu100分度表（ITS-90)1.铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

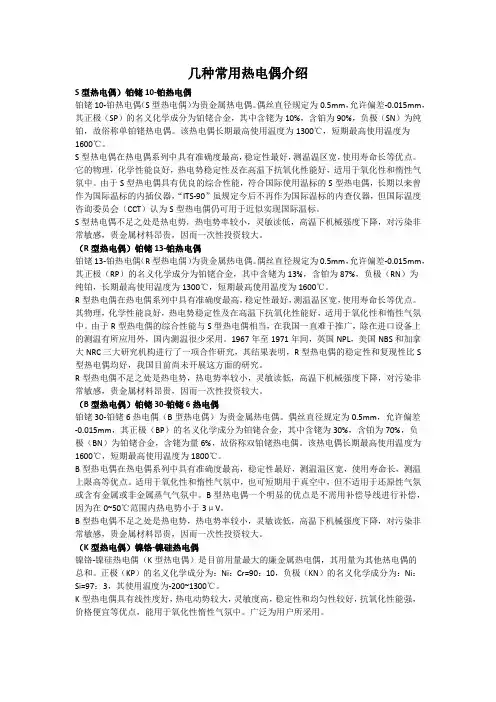

几种常用热电偶介绍S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S 型热电偶均好，我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

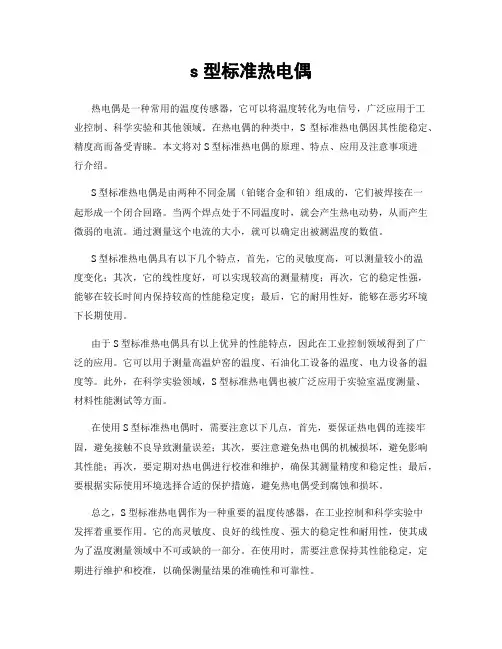

s型标准热电偶热电偶是一种常用的温度传感器，它可以将温度转化为电信号，广泛应用于工业控制、科学实验和其他领域。

在热电偶的种类中，S型标准热电偶因其性能稳定、精度高而备受青睐。

本文将对S型标准热电偶的原理、特点、应用及注意事项进行介绍。

S型标准热电偶是由两种不同金属（铂铑合金和铂）组成的，它们被焊接在一起形成一个闭合回路。

当两个焊点处于不同温度时，就会产生热电动势，从而产生微弱的电流。

通过测量这个电流的大小，就可以确定出被测温度的数值。

S型标准热电偶具有以下几个特点，首先，它的灵敏度高，可以测量较小的温度变化；其次，它的线性度好，可以实现较高的测量精度；再次，它的稳定性强，能够在较长时间内保持较高的性能稳定度；最后，它的耐用性好，能够在恶劣环境下长期使用。

由于S型标准热电偶具有以上优异的性能特点，因此在工业控制领域得到了广泛的应用。

它可以用于测量高温炉窑的温度、石油化工设备的温度、电力设备的温度等。

此外，在科学实验领域，S型标准热电偶也被广泛应用于实验室温度测量、材料性能测试等方面。

在使用S型标准热电偶时，需要注意以下几点，首先，要保证热电偶的连接牢固，避免接触不良导致测量误差；其次，要注意避免热电偶的机械损坏，避免影响其性能；再次，要定期对热电偶进行校准和维护，确保其测量精度和稳定性；最后，要根据实际使用环境选择合适的保护措施，避免热电偶受到腐蚀和损坏。

总之，S型标准热电偶作为一种重要的温度传感器，在工业控制和科学实验中发挥着重要作用。

它的高灵敏度、良好的线性度、强大的稳定性和耐用性，使其成为了温度测量领域中不可或缺的一部分。

在使用时，需要注意保持其性能稳定，定期进行维护和校准，以确保测量结果的准确性和可靠性。
