JJG7595标准铂铑10铂热电偶检定规程

一等铂铑10—铂热电偶标准装置不确定度评定1.测量方法把一等标准铂铑10-铂热电偶与被检热电偶捆扎在一起放入检定炉中。

将一等标准铂铑10-铂热电偶及被检定热电偶的输出端与热电偶自动检定系统的信号输入端稳定的连接好。

打开热电偶自动检定系统，按照检定规程的要求设置好检定温度点，给检定炉升温使之达到设定的温度点，待温度平衡稳定后。

热电偶自动检定系统自动采集出一等标准铂铑10-铂热电偶及被检热电偶的热电势数据。

并自动计算出被测热电偶的热电势误差。

2.数学模型双极法分度时))()(t E t E t e （标被-=∆式中： )(t E 被---- 分度时测得的被检热电偶的热电势的平均值，mV;)t E （标---- 分度时测得的标准热电偶的热电势的平均值，mV 。

3.不确定度来源3.1标准热电偶短期重复性引入的不确定度分量1u 3.2热电偶年稳定度引入的标准不确定度分量2u 3.3标准热电偶引入的不确定度分量3u 3.4电测设备引入的不确定度分量4u 3.5热电偶参考端引入的不确定度分量5u3.6热电偶材料的不均匀性引入的不确定度分量6u 3.7 转换开关寄生电势引入的不确定度分量7u4.不确定度来源及分析4.1标准热电偶短期重复性引入的不确定度1u使用一支一等标准铂铑10-铂热电偶进行两天铜点温度的测量，每天测量4次，最后测量值取两天的平均值。

在此测量中的不确定度包含了标准热电偶的短期重复性、热电偶分度炉温场偶分度炉温场的不均匀性及温场波动带来的影响引起的测量不确定度。

该分量用A 类方法评定。

选择的温度检定点为铜点（1084.62）℃。

测量数据见表一：一()()361211065.118101619.191--=⨯=-⨯=--=∑n x xx s ni in mVnx s u n 11)(==0.583μV 即0.05℃4.2热电偶年稳定度引入的标准不确定度2u对于一等标准铂铑10-铂热电偶在铜点连续两年测量结果最大之差为5μV 。

标准铂铑10－铂热电偶检定中常见的几个问题根据塞贝克效应：两种不同成份的导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势—热电动势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端(也称为测量端)，另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

标准铂铑10－铂热电偶正极为铂+10%铑的合金，负极为纯铂丝。

铂铑10－铂热电偶准确度较高，物理、化学性能良好，在高温下有很好的抗氧化性能，以及良好的热电动势稳定性和复现性。

因此它常作为标准计量器具，在(419.527～1084. 62)℃温区用于温度量值传递，以及该温区内精密测温，且使用广泛。

JJG 75－1995《标准铂铑10－铂热电偶检定规程》和JJG 141－2013《工作用贵金属热电偶检定规程》都对铂铑10－铂热电偶分度前的准备作了规定，但在实际检定工作中，会因操作不当导致检定过程或检定结果出现意外，不能满足相关要求。

本文针对检定中经常发生的问题提出一些建议，供大家参考。

（1）使用中，铂铑10－铂热电偶从双孔绝缘瓷管中抽出前，应先确定双孔绝缘瓷管上有无正负标识，若没有就需要加上。

标准铂铑10－铂热电偶在进检定炉检定前，应将偶丝再穿回双孔绝缘瓷管中，因铑具有挥发性，铂铑10－铂热电偶中正极中的铑会挥发，若穿反了，会对负极造成污染，使铂铑10－铂热电偶性能变化，造成铂铑10－铂热电偶不合格。

（2）使用硼砂清洗时，JJG 75－1995规定用化学纯的硼砂小块接触电极上端，JJG 141－2013规定用化学纯的硼砂接触电极上端。

在实际工作中，有些是直接用买回的化学纯的硼砂接触，因硼砂为粉末状，使用非常不方便；还有些是用蒸馏水将硼砂捏成块状阴干后使用。

另一种方法是将硼砂与蒸馏水在瓷托盘中煮沸后静置十二小时以上，待硼砂中晶体析出后，将多余的水倒去，待硼砂干成块状后使用。

标准铂铑10-铂热电偶检定规程Verification Regulation of the Standard Platinum-10%Rhodium／Platium ThermocoupleJJG 75—95代替JJG 75—82本检定规程经国家技术监督局于1995年7月5日批准，并自1995年12月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：郑芳(中国计量科学研究院)目次一概述二技术要求三检定仪器、设备和条件四检定方法五检定结果的处理和检定周期附录1 300～1100℃温区内标准热电偶热电动势E(t)和温度t之间关系的计算方法附录2 铂铑10-铂热电偶(S型)参考函数［E r(t)］表附录3 检定记录和检定证书背面格式1.双极比较法检定记录2.同名极比较法检定记录3.标准热电偶检定结果整理表4.标准铂铑10-铂热电偶检定证书背面格式标准铂铑10-铂热电偶检定规程本规程适用于新制造和使用中的一等、二等标准铂铑10-铂热电偶的检定。

一概述一、二等标准铂铑10-铂热电偶是热电偶系列中准确度较高，物理、化学性能良好，在高温下有很好的抗氧化性能，热电动势的稳定性和复现性很好的热电偶。

因此，它作为标准计量器具，在419.527～1084.62℃温区用于温度量值传递，也用于该温区内精密测温。

二技术要求1一、二等标准铂铑10-铂热电偶(以下简称标准热电偶)，它的正极(SP)为含铑10%的铂铑合金，负极(SN)为纯铂。

2新制标准热电偶的电极直径为0.5－0.015mm，长度不小于1000mm，使用中的标准热电偶的电极长度不小于900mm。

3 新制标准热电偶，电极的线径应均匀，表面平滑、光洁，测量端的焊接点圆滑、端正、光亮、直径为1.1～1.3mm的球状。

使用中的标准热电偶，允许电极稍有弯曲，表面略有暗色，但电极上不允许有焊点、裂痕及明显缩径。

计量标准技术报告计量标准名称计量标准负责人建标单位名称填写日期二等钳错迫一钳热电偶标准装置彭俊华云南水富云天化有限公司一、一、建立计量标准的目的 ........................................................ （3 ）二、计量标准的工作原理及其组成............................................. （3 ）三、计量标准器及主要配套设备................................................. （4 ）四、计量标准的主要技术指标 ..................................................... （5 ）五、环境条件 .................................................................................. （5 ）六、计量标准的量值溯源和传递框图......................................... （6 ）七、计量标准的重复性考核 ......................................................... （7 ）八、计量标准的稳定性考核 (8)九、检定或校准结果的测量不确定度评定 ................................ （9 ）十、检定或校准结果的验证 (13)H-一、结论 (14)十二、附加说明 (14)-、建立计量标准的目的通过建立二等钳链，。

一钳热电偶标准装置，满足公司测量管理体系的要求，并自行开展公司内部工作用工业热电偶的检泄。

二.计量标准的工作原理及其组成用数字电压表分别测量被检和标准热电偶在各测量点附近温度(t‘)的热电势己被(t‘)和e t, (t'),由e你(t‘)与已知的标准热电偶在各测点(t)的分度值E杯(t)以及微分热电势S b (t)可计算出测量时实际温度与所需测屋温度点的差值由被测偶微分热电势S被(t) 以及e披(t‘)进一步计算岀被测热电偶在所需测量温度点的热电势。

电偶＜1℃偶丝直径 Φ0.5mm长度 1000mm标准热电偶电势值要求：1、标准热电偶测量端在铜点（1084.62℃）、铝点（660.323℃）或锑点（630.63℃）及锌点（419.527℃），参考端温度为0℃时，其热电势应满足以下要求：E(tCu)=（10.575±0.015）mVE(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mVE(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mVE(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV2、二等标准铂铑10-铂热电偶稳定性由其铜点的电动势变化(两次热电势差值)决定，新制造的二等标准热电偶不超过5μV，使用中的二等标准热电偶铜点热电势的年变化量不超过10μV。

3、一等标准铂铑10-铂热电偶稳定性由其铜点的电动势变化(两次热电势差值)决定，不超过3μV；铜点热电势的年变化量不超过5μV。

一等标准铂铑10-铂热电偶型号：WRPB-1二等标准铂铑10-铂热电偶型号：WRPB-21、标准热电偶使用和保存中，瓷管和塑料管不得随意取下，应力求保持标准热电偶平直，不可严重弯曲。

在运输、保存中，应避免标准热电偶受到剧烈的机械震动。

2、标准热电偶在出厂时外包装盒配置内500mm石英玻璃管和1000mm普通玻璃管各一支。

保存或运输时将标准热电放入普通玻璃管内，防止标准热电偶变形；测量时将标准热电偶从普通玻璃管内取出放入石英玻璃管中（把石英玻璃管作为保护管），防止标准热电偶丝材受到杂质污染而导致精确度降低。

3、标准热电偶应按《标准铂铑10-铂热电偶检定规程 JJG75-1995》规定，定期进行监督性检查和周期检定。

4、标准热电偶出厂所附计量检定证书请妥善保存，再次检定时需带上原计量检定证书。

1、标准热电偶的编号与计量检定证书产品编号必须一致，否则不能作为标准热电偶使用。

工作用铂铑10-铂热电偶检定结果的不确定度评定1 概述1.1 测量依据：JJG141-2013《工作用贵金属热电偶检定规程》。

1.2计量标准：计量标准器为一等标准铂铑10-铂热电偶，温度范围（419.527～1084.62）℃2 检定对象工作用铂铑10-铂热电偶，检定点及最大允许误差见表 D.1表 D.1 检定点及最大允许误差单位为摄氏度铂铑10- 铂热电偶各检定点的微分热电势为：锌）(S=9.64 μV/ ℃，铜）(S=10.40 μV/ ℃(S=11.80 μV/℃，铝）3 测量标准及设备3.1 标准器标准器为一等标准铂铑10-铂热电偶，主要技术指标如表 D.2。

表3.2 电测设备数字多用表，测量范围（0～100）mV，分辨力0.1 μV，MPE：±（0.005% 读数+0.002%量程）。

4 测量方法将一等标准铂铑10-铂热电偶（以下简称标准热电偶）和工作用铂铑10-铂热电偶（以下简称被检热电偶）捆扎后放入管式热电偶检定炉，用双极比较法在锌点(419.527℃)、铝点（660.323℃）、铜点（1084.62℃）三个固定点进行检定/校准。

Ⅰ级工作用铂铑10-铂热电偶测量次数不少于4次，Ⅱ级工作用铂铑10-铂热电偶测量次数不少于2次。

其顺序为标准被检1 被检1 被检n，然后按相反的顺序回到标准，分别计算算术平均值，得到标准和被检热电偶的示值。

5 测量模型t E =证E +(被E －标E )式中：tE ——被检热电偶在各检定点上的热电动势 (mV )。

被E ——被检热电偶测得的热电动势算术平均值 (mV )。

证E ——标准热电偶证书上给出的热电动势值 (mV)。

标E ——检定时标准热电偶测得的热电动势算术平均值 (mV )。

被E 和标E 是用一台数字多用表同一条件下测得，故两组测量数据具有相关性，根据不确定度传播率得到：)(2y u c =)()(),(2)()()(32223222221标被标被标被证E u c E u c E E E u c E u c E u c γ+++ 灵敏系数： 1c =被E E t∂∂=1 2c =证E E t ∂∂=1 3c =标E E t ∂∂=－1相关系数：),(标被E E γ=（-1～1）6 标准不确定度评定主要不确定度来源：测量重复性、标准器、电测设备、分度重现性、多路开关、参考端、炉温变化等影响量。

一等标准铂铑10-铂热电偶是一种常用的温度测量器件，广泛应用于工业生产、科研实验等领域。

其测量范围是该电偶的一个重要性能指标，决定了它在实际应用中的适用范围。

本文将就一等标准铂铑10-铂热电偶的测量范围展开详细介绍，以帮助读者更好地了解和应用这一重要的温度测量装置。

一、一等标准铂铑10-铂热电偶的基本原理一等标准铂铑10-铂热电偶是利用铂铑合金与其他金属导线的热电势差来测量温度的装置。

在一定的温度范围内，铂铑合金与导线之间的热电势差与温度成正比，因此可以利用这一特性来测量温度。

由于铂铑合金的线性温度系数稳定、精确，因此一等标准铂铑10-铂热电偶被广泛应用于工业生产中的温度测量。

二、一等标准铂铑10-铂热电偶的测量范围一等标准铂铑10-铂热电偶的测量范围是指它能够稳定、精确地测量温度的范围。

一般情况下，它的测量范围在−270℃至1600℃之间。

这个范围覆盖了常见的工业生产温度范围，因此一等标准铂铑10-铂热电偶可以满足大部分温度测量的需求。

三、一等标准铂铑10-铂热电偶的测量范围的影响因素1. 材料选择：铂铑合金的成分和制备工艺会影响它的使用温度范围，不同的制备工艺和成分配比会导致铂铑合金的使用温度范围不同。

2. 使用条件：一等标准铂铑10-铂热电偶在不同的使用条件下其温度测量范围可能会有所不同，例如在不同的环境气压、气体环境下，其使用温度范围可能会受到影响。

3. 测量精度：在一等标准铂铑10-铂热电偶的测量范围内，其测量精度也会有所不同，通常情况下，在较大温度范围内其测量精度会有所下降。

四、一等标准铂铑10-铂热电偶的使用注意事项1. 使用温度范围不宜超范围：在使用一等标准铂铑10-铂热电偶时，应严格按照其使用温度范围来进行操作，避免超出其测量范围，导致测量精度的下降或甚至损坏。

2. 避免受到机械损伤：一等标准铂铑10-铂热电偶在使用过程中应避免受到机械损伤，以免影响其使用寿命和测量精度。

3. 注意校准和维护：在使用一等标准铂铑10-铂热电偶时，应定期对其进行校准和维护，以保证其测量精度和稳定性。

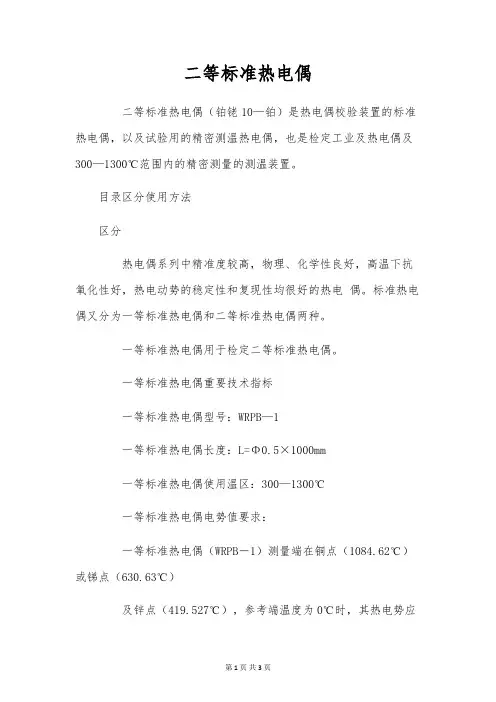

二等标准热电偶二等标准热电偶（铂铑10—铂）是热电偶校验装置的标准热电偶，以及试验用的精密测温热电偶，也是检定工业及热电偶及300—1300℃范围内的精密测量的测温装置。

目录区分使用方法区分热电偶系列中精准度较高，物理、化学性良好，高温下抗氧化性好，热电动势的稳定性和复现性均很好的热电偶。

标准热电偶又分为一等标准热电偶和二等标准热电偶两种。

一等标准热电偶用于检定二等标准热电偶。

一等标准热电偶重要技术指标一等标准热电偶型号：WRPB—1一等标准热电偶长度：L=Φ0.5×1000mm一等标准热电偶使用温区：300—1300℃一等标准热电偶电势值要求：一等标准热电偶（WRPB―1）测量端在铜点（1084.62℃）或锑点（630.63℃）及锌点（419.527℃），参考端温度为0℃时，其热电势应充足以下要求：E（tCu）=10.575±0.015mvE（tAl）=5.860 0.37[E（tCu）—10.575]±0.005mVE（tAsb）=5.553 0.37[E（tCu）—10.575]±0.005mVE（tZn）=3.447 0.18[E（tCu）—10.575]±0.005mV一等标准热电偶（WRPB―1）的稳定性，由两次热电势差值决议，不超过5uV；一等标准热电偶（WRPB―1）铜点（1084.62℃）热电势的年变化量不超过10uV。

使用方法1、使用前，首先检查一等标准热电偶的编号与检定证书是否相符。

2、使用时，将一等标准热电偶当心地从玻璃外护管中取出放入石英外护管中，即可测量，不使用时，应装入玻璃外护管中保存。

3、使用标准热电偶检定较低等级的标准热电偶时，标准热电偶和被测热电偶的参考端应处于在0℃。

热电偶的参考端和铜导线的末端，可插在盛有水银或变压器油的玻璃中，各管内的水银应有相同的高度，其高度约为10mm。

玻璃管的外径约为7mm，其插入深度为100～120mm。

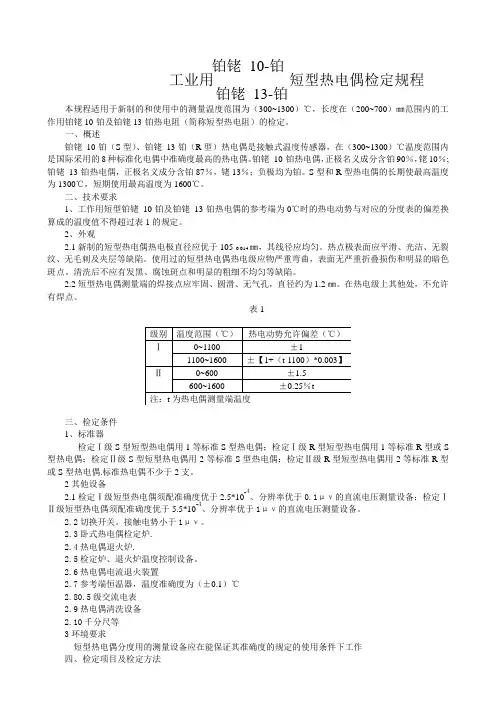

铂铑10-铂工业用短型热电偶检定规程铂铑13-铂本规程适用于新制的和使用中的测量温度范围为（300~1300）℃，长度在（200~700）㎜范围内的工作用铂铑10-铂及铂铑13-铂热电阻（简称短型热电阻）的检定。

一、概述铂铑10-铂（S型）、铂铑13-铂（R型）热电偶是接触式温度传感器，在（300~1300）℃温度范围内是国际采用的8种标准化电偶中准确度最高的热电偶。

铂铑10-铂热电偶，正极名义成分含铂90％，铑10％;铂铑13-铂热电偶，正极名义成分含铂87％，铑13％；负极均为铂。

S型和R型热电偶的长期使最高温度为1300℃，短期使用最高温度为1600℃。

二、技术要求1、工作用短型铂铑10-铂及铂铑13-铂热电偶的参考端为0℃时的热电动势与对应的分度表的偏差换算成的温度值不得超过表1的规定。

2、外观2.1新制的短型热电偶热电极直径应优于105-0.014㎜，其线径应均匀。

热点极表面应平滑、光洁、无裂纹、无毛刺及夹层等缺陷。

使用过的短型热电偶热电级应物严重弯曲，表面无严重折叠损伤和明显的暗色斑点。

清洗后不应有发黑、腐蚀斑点和明显的粗细不均匀等缺陷。

2.2短型热电偶测量端的焊接点应牢固、圆滑、无气孔，直径约为1.2㎜。

在热电级上其他处，不允许有焊点。

表1 Array三、检定条件1、标准器检定Ⅰ级S型短型热电偶用1等标准S型热电偶；检定Ⅰ级R型短型热电偶用1等标准R型或S 型热电偶；检定Ⅱ级S型短型热电偶用2等标准S型热电偶；检定Ⅱ级R型短型热电偶用2等标准R型或S型热电偶.标准热电偶不少于2支。

2其他设备2.1检定Ⅰ级短型热电偶须配准确度优于2.5*10-4、分辨率优于0.1μν的直流电压测量设备；检定ⅠⅡ级短型热电偶须配准确度优于5.5*10-4、分辨率优于1μν的直流电压测量设备。

2.2切换开关。

接触电势小于1μν。

2.3卧式热电偶检定炉.2.4热电偶退火炉.2.5检定炉、退火炉温度控制设备。

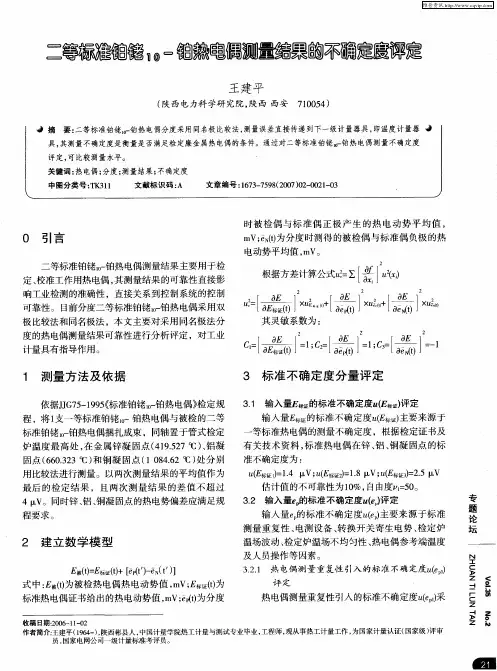

e e 铂铑10－铂热电偶热电动势的测量结果不确定度1. 测量方法：（依据JJG75－1995《标准铂铑10－铂热电偶》）依据国家计量检定规程JJG75－1995《标准铂铑10－铂热电偶》，检定二等标准铂铑10－铂热电偶是用一支一等标准铂铑10－铂热电偶与被检偶捆扎一起放在卧式管型检定炉内中心点，在检定点温度上以比较法进行。

在检定点温度热平衡后，测出标准与被检偶的电动势值，算出本次检得结果，并在两次（不同天）检得结果不超过4μV 时，取两次检得结果的平均值作为最后分度结果。

应满足在铜点（1084.62℃），铝点（660.323℃）及锌点（419.527℃）上的电动势偏差的技术要求。

2. 数学模型E 被(t)=E 标证(t)+△e(t) ⑴ 式中：E 被(t)―― 被检偶在湿度上（铜铝锌凝固点）上的热电动势。

E 标证(t)―― 一等标准偶证书中固定点热电动势。

△e(t)――检定时，测得的被检偶与标准偶测得值平均值之差。

采用双极法时：⑵即式⑴可写为： ⑶式⑶为本分析的数学模型。

3. 方差和灵敏系数3.1 灵敏系数：求式⑶对各误差来源的偏导得：3.2 方差 被2 +uu e 2= u E标证2+u 标2⑷4. 计算标准不确定度分量4.1 E 标证项：即为固定点上的标准器的检得结果不确定度。

根据国家量传检定系统及有关院颁资 料，一等标准铂铑10－铂热电偶在固定点上的扩展标准不确定度为0.6℃，属正态分布，P=0.99，即包含因子为2.58，自由度为∞。

u (铜点)＝0.6℃（P=0.99）. 因变化率为11μV/℃即6.6μV）（）（）（）＝（被被标证被t e t e t E t E -+）（）（）＝（标证被t e t e t e -∆1EE ＝标证被∂∂1＝被被e E ∂∂1＝标被e E ∂∂)V (42.03101001060575.1066μ=⨯+⨯⨯--)V (25.03101001060860.566μ=⨯+⨯⨯--)V (18.03101001060447.366μ=⨯+⨯⨯--50%)10(212=⨯=υ-)V (56.122.0V 11μ=⨯μ)V (41.122.0V 10μ=⨯μ)V (27.122.0V 9μ=⨯μ2%)50(212=⨯=υ-e )V (58.031μ= u (铝点)＝0.6℃（P=0.99）. 因变化率为10μV/℃即6.0μVu (锌点)＝0.6℃（P=0.99）. 因变化率为9μV/℃即5.4μV故 u 1(铜点)＝6.6/2.58＝2.5μVu 1(铝点)＝6.0/2.58＝2.3μVu 1(锌点)＝5.4/2.58＝2.1μV 属B 类分量4.2 项即为检定时测得被检在温度t 上的热电动势。

怎样进行一等标准铂铑10-铂热电偶期间核查通过对一等标准铂铑10-铂热电偶进行期间核查，可以监控标准器具在使用中计量性能的状况、发现其性能变化趋势。

核查工作通常包含核查标准选取、核查周期确认、期间核查方法等几个方面内容，以下昌晖仪表制造有限公司对这些内容进行详细介绍。

什么是期间核查？标准器具期间核查又称为运行检查或中间核查，是指测量设备在2次校准或检定时间间隔内，用核查标准对被核查仪器进行检查，以确保测量设备在使用期间始终维持合格状态。

一等标准铂铑10-铂热电偶期间核查有什么作用？通过期间核查可以保证检测数据的准确可靠。

一等标准铂铑10-铂热电偶是用来检定二等标准铂铑10-铂热电偶的主标准器，根据“JJG75-95《标准铂铑10-铂热电偶》”检定规程需周期检定。

尽管一等标准铂铑10-铂热电偶经上级计量检定部门检定合格，但由于在送检运输途中，存在外力作用的因素，可能引起仪器设备失准；另外，当主标准器使用频次较高的情况下，也应在实验室正常工作条件下，对其准确度进行核查、以发现一等标准铂铑10-铂热电偶准确度是否发生变化，从而保证测量结果的准确、可靠。

怎样进行一等标准铂铑10-铂热电偶期间核查？一等标准铂铑10-铂热电偶期间核查工作通常包含核查标准选取、核查周期确认、期间核查方法等几个方面内容，以下昌晖仪表制造有限公司对这些内容进行详细介绍。

1、如何选取核查标一等标准铂铑10-铂热电偶的核查标准可以选取一支性能稳定、不经常使用的一等标准铂铑10-铂热电偶作为核查标准，该核查标准经检定合格且稳定性考核合格后，存实验室里专门作核查标准使用、不作他用。

2、确定核查周期对于一等标准铂铑10-铂热电偶，由于其检定周期为1年，因此在送检前、送检后及下次检定之前均要进行一次核查，当发现一等标准铂铑10-铂热电偶性能不稳定时，还可以增加核查次数。

3、核查方法3.1测量数据的获取选取一支作为标准用的一等标准铂铑10-铂热电偶(比如编号001)对一支欲作为核查标准的一等标准铂铑10-铂热电偶(比如编号002)在送检前用本实验室标准装置进行测量，得到标号002的标准热电偶测量数据（A组数据，见表1）标准热电偶送检后测量数据与上级计量检定机构测量数据比较（En校准测量结果对顾客造成影响和伤害进行分析、评价，必要时应对以往的结果进行追溯、并告知顾客停止实验室检定/校准测量结果、采取相关措施、最大限度地降低顾客的损失。

温度测量与校准-----电偶技术标准（S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

一等标准铂铑10-铂热电偶测量结果不确定度分析
郭淑萍
【期刊名称】《中国计量》
【年(卷),期】2011()6
【摘要】一、工作原理根据JJG75-1995《标准铂铑10-铂热电偶》检定规程,将标准和被检热电偶放入同一检定炉温场,使热电偶的测量端达到热平衡,采用比较分度法对热电偶进行检定。

【总页数】3页(P85-87)
【关键词】标准铂铑10-铂热电偶;不确定度分析;测量端;检定规程;工作原理;检定炉;热平衡;分度法
【作者】郭淑萍
【作者单位】黑龙江省计量检定测试院
【正文语种】中文
【中图分类】TH811
【相关文献】
1.一等标准铂铑10-铂热电偶测量结果的不确定度评定 [J], 寇春玲;范祎萌;闫军;韩飞
2.一等标准铂铑10-铂热电偶热电动势(双极法)测量结果的不确定度评定 [J], 薛文艳
3.一等标准铂铑10-铂热电偶分度结果的不确定度分析 [J], 杨建军
4.一等铂铑10-铂热电偶校准K型廉金属热电偶测量不确定度评定 [J], 秦开智
5.一等铂铑10-铂热电偶标准装置测量不确定度评定 [J], 李鹤;刘庆
因版权原因，仅展示原文概要，查看原文内容请购买。

热电偶验收标准一、验收范围：根据公司实际使用热电偶的种类，主要有一下几种类型：1、工业用铂铑10－铂2、工业用铂铑30－铂铑6热电偶3、工业用镍铬－镍硅热电偶二、验收标准：（1）、工业用铂铑10－铂（“S”分度）1.1、必须带有出厂合格证；1.2、热电偶参考端为0℃时，“S”型热电偶的热电动势分别对“S”分度表的示值允许误差不得超过下表的规定：1.3、新制的热电偶，电极应平滑、光洁，线径应均匀、无裂纹、无毛刺及夹层；两电极直径均为Φ0.5-0.020mm，正极为铂铑合金，铂铑10电极的名义成分为含铂90％、铑10％，铂铑13电极的名义成分为含铂87%、铑13%，负极为纯铂。

测量端的焊接点应圆滑、无气孔，直径为（1.1~1.3）mm。

1.4、热电偶的护套管应采用刚玉材质，以防止在高温烧成过程中变形。

（2）、工业用铂铑30－铂铑6热电偶（“B”分度）2.1、必须带有出厂合格证；2.2、热电偶热电势对分度表的允许偏差：在600～800℃，不得超过±4℃在900～1700℃，不得超过±0.5％t（t为被测温度）。

2.3、热电偶两热电极直径均为0.5-0.020mm；2.4、新制热电偶两热电极应平整、光洁，线径应均匀，无裂纹，无毛刺。

2.5、测量端的焊接点应牢固、圆滑、无气孔，直径约为1.2mm。

热电偶长度为不得小于450mm。

（3）、工业用镍铬－镍硅热电偶（“K”分度）3.1、必须带有出厂合格证；3.2、镍硅－镍硅热电偶在-40℃～1100℃允许误差为±1.5℃或±0.4％t；3.3、新制热电偶的电极应平直、无裂痕、直径应均匀；3.4、热电偶测量端的焊接要牢固、呈球状，表面应光滑、无气孔、无夹渣。

3.5、根据使用要求对其直径进行验收，其直径一般有以下几种（0.3mm、0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.2mm）。
