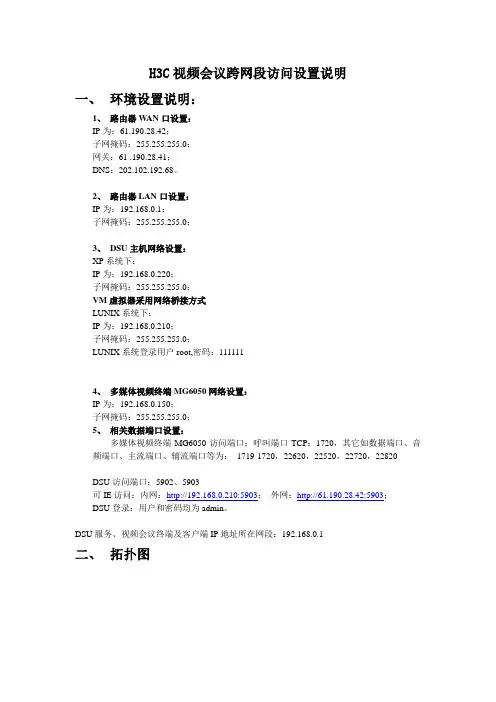

H3C视频会议跨网段访问设置说明一、环境设置说明:1、路由器W AN口设置:IP为:61.190.28.42;子网掩码:255.255.255.0;网关:61 .190.28.41;DNS:202.102.192.68。
2、路由器LAN口设置:IP为:192.168.0.1;子网掩码:255.255.255.0;3、DSU主机网络设置:XP系统下:IP为:192.168.0.220;子网掩码:255.255.255.0;VM虚拟器采用网络桥接方式LUNIX系统下:IP为:192.168.0.210;子网掩码:255.255.255.0;LUNIX系统登录用户root,密码:1111114、多媒体视频终端MG6050网络设置:IP为:192.168.0.150;子网掩码:255.255.255.0;5、相关数据端口设置:多媒体视频终端MG6050访问端口:呼叫端口TCP:1720,其它如数据端口、音频端口、主流端口、辅流端口等为:1719-1720,22620,22520,22720,22820DSU访问端口:5902、5903可IE访问:内网:http://192.168.0.210:5903;外网:http://61.190.28.42:5903;DSU登录:用户和密码均为admin。
DSU服务、视频会议终端及客户端IP地址所在网段:192.168.0.1二、拓扑图三、路由设置1、端口映射分别将DSU端口5902、5903;视频会议终端口1719-1720,22620,22520,22720,22820,网络球机端口8080,映射给路由器(W AN口IP:61.190.28.42),如图一图一注:192.168.2.210/220为安装有数据DSU服务器。
2、设置DMZ主机将流媒体服务器设置成为DMZ主机,将其暴露给外网,使其所有端口对外开放。
设置如图二附加说明:可以将流媒体服务器的10000—15000的端口开放;因为,客户端取视频流的时候需要这个段的端口号。
局域网如何实现双路由器互访正文:一、背景介绍局域网(LAN)是一种指局限于某一小范围内的计算机网络,通常用于家庭、办公室或学校等场所。
在某些情况下,我们可能会需要在局域网中安装多个路由器,并且使它们互相访问。
本文将介绍如何实现局域网中双路由器的互访。
二、所需材料1、两台路由器2、网线3、电脑三、设置第一个路由器1、将一台路由器连接到你的宽带调制解调器(例如光纤猫或电缆调制解调器)上,确保可以通过该路由器访问互联网。
2、打开你的电脑浏览器,并输入路由器的默认IP地质(通常为192.168.1.1或192.168:0.1)进入路由器管理界面。
3、输入默认的用户名和密码进行登录。
如果你没有进行任何更改,那么默认的用户名一般为admin,密码为空或为admin。
4、在路由器管理界面中,找到并“LAN设置”或类似的选项。
在LAN设置中,你可以更改路由器的局域网IP地质。
5、将路由器的局域网IP地质更改为与你的第二个路由器局域网IP地质不冲突的地质。
例如,如果你的第一个路由器的IP地质为192.168.1.1,那么你可以将第二个路由器的IP地质设为192.168.2.1:6、保存设置并重启第一个路由器。
四、设置第二个路由器1、将第二个路由器连接到第一个路由器的LAN口上,通过网线连接两台路由器。
2、打开你的电脑浏览器,并输入第二个路由器的默认IP地质(通常为192.168.1.1或192.168:0.1)进入路由器管理界面。
3、输入默认的用户名和密码进行登录。
如果你没有进行任何更改,那么默认的用户名一般为admin,密码为空或为admin。
4、在路由器管理界面中,找到并“LAN设置”或类似的选项。
在LAN设置中,你可以更改第二个路由器的局域网IP地质。
5、将第二个路由器的局域网IP地质设为与第一个路由器局域网IP地质不冲突的地质。
例如,如果你的第一个路由器的IP地质为192.168.1.1,那么你可以将第二个路由器的IP地质设为192.168.1.2:6、在第二个路由器的设置中,找到并“DHCP服务器”或类似的选项。
tplink路由串联上下级互相访问的配置方法
组建局域网时经常碰到需要扩展设备,常见的就是路由器的串联,组成上下级路由关系
例如tplink路由器的串联,网上很多说低端路由器不支持路由表,其实是支持的,只是组建的方法不对错误的认为低端路由器不支持。
我的是两个tplink路由器,R1路由作为上级路由,R2作为R1下级路由,采用串联的方式
R1的网关192.168.0.1 ,R2的网关是192.168.1.1,R2的wan口是R1静态分配的地址192.168.0.100
我们首先要把R2的下级路由的远程web管理打开,80端口,255.255.255.255让所有外网可以访问并管理路由器,切记一定要打开,不然路由表正确仍然不能管理下级路由
接下来在上级路由R1上指定路由表目标网段192.168.1.0,代表192.168.1.x的所有网址都能转发,子网掩码为255.255.255.0代表192.168.1.x都能访问,网关192.168.0.100也就是R2路由的wan口ip。
两个网段的电脑通过路由器互相访问的配置命令两个网段的电脑通过路由器互相访问的配置命令在实际的工作和生活中,如果遇到两台电脑处于两个不同的网段(各自的网关ip地址不同),但是相互之间又需要互相访问和交换数据的需求。
这种情况下可以通过一个路由器的连接和配置就能满足用户要求了,下面就针对这种情况给出电脑的接线方法,和所有的配置命令。
若说原创,真有点小儿科,毕竟都是简单的配置。
但是很有益处。
因此发表到自己的博客上,偶尔学习一下,蛮好的。
网络要求:A电脑——路由器0口,IP:192.168.10.18,掩码:255.255.255.252,网关:192.168.10.17B电脑——路由器1口,IP:192.168.1.21,掩码:255.255.255.0,网关:192.168.1.20配置命令如下:Router>enable(进入特权配置模式)Router#config terminal(进入全局配置模式)Router(config)#interface fastethernet 0/0(进入端口配置模式,定义端口0)Router(config-if)#ip address 192.168.10.17 255.255.255.252 (将连接A电脑的路由器0口配置成A电脑的网关)Router(config-if)#no shutdown(激活端口)Router(config-if)#interface fastethernet 0/1(进入端口1)Router(config-if)#ip address 192.168.1.20 255.255.255.0(将连接B电脑的路由器1口配置成B电脑的网关)Router(config-if)#no shutdown/14244/(激活端口)Router(config-if)#exit(离开端口配置模式)Router(config)#ip route 192.168.10.0 255.255.255.252 192.168.1.20(配置路由,10.0网段的电脑下一跳是1.20)Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.10.17(配置路由,1.0网段的电脑下一跳是10.17)Router(config)#exit(离开全局配置模式)Router#exit(离开特权配置模式)(作者:acmoc )。
局域⽹中不同⽹段互访?静态路由表必须要学会设置
局域⽹中出现多个⽹段的情况很多,⼀般都是由于增加路由器造成的,⽽虚拟局域⽹VLAN造成
的多个虚拟⽹段不做考虑,因为他们本⾝是⼀个局域⽹,如果要想互访取消虚拟⽹段划分就可
以了,下⾯⼩编主要为⼤家讲下由路由器构成的多⽹段如何实现互访。
要想实现由路由器构成的多⽹段互访,那么我们必须要设置静态路由表,⽽路由器构成的多⽹
段⼀般分两种,串联跟并联。
下⾯⼩编主要讲并联如何实现互访。
懂了静态路由表功能,其他
设置⽅法也就容易了。
⽐如两个路由器并联,第⼀个路由器为A,⽹关为192.168.3.1,WAN地址为192.168.1.5;第⼆个
路由器为B,⽹关为192.168.2.1,WAN⼝地址为192.168.1.6,那么我们先进⼊路由器,找到路
由功能,然后进⼊静态路由表。
我们可以看到三个选项
第⼀个:⽬的⽹络地址,或者也可以说新宿⽹络、⼦⽹。
第⼆个:⼦⽹掩码,
第三个:⽹关,也可以叫吓⼀跳。
我们先进⼊A路由器设置,在⽬的⽹络地址输⼊,192.168.2.0,然后⼦⽹掩码为
255.255.255.0,⽹关,也可以说是吓⼀跳,192.168.1.6,点击保存就可以了。
然后我们再来进⼊B路由器设置,在⽬的⽹络地址输⼊,192.168.3.0,然后⼦⽹掩码为
255.255.255.0,⽹关设置为192.168.1.5,点击保存。
设置好后,我们就可以进⼊通过ping对⽅路由器⾥⾯电脑IP来测试是否通了,如果收到请求,说
明可以互访了,如果收到请求超时就说明未通,还没设置好。
局域网中实现双路由器互访在局域网中,如果需要实现双路由器互访,即两个不同的局域网能够互相访问对方的设备和资源,需要进行一系列的配置和设置。
下面将介绍如何实现双路由器互访的详细步骤。
第一步:确定网络拓扑结构和IP地址规划在双路由器互访的环境中,通常有两种常见的网络拓扑结构:1.路由器级联结构:两个路由器通过网线直接连接在一起,形成一个网络环境。
一般来说,其中一个路由器作为主路由器,连接互联网,另一个作为从路由器,连接其他设备和资源。
2.路由器分区结构:两个路由器通过交换机连接在一起,形成一个共享网络环境。
每个路由器都负责管理自己的设备和资源。
无论选择哪种网络拓扑结构,都需要进行IP地址规划,确保每个设备和资源都分配到唯一的IP地址,并且在同一个子网中。
例如,主路由器IP地址为192.168.1.1,子网掩码为255.255.255.0,从路由器IP地址为192.168.2.1,子网掩码为255.255.255.0。
第二步:进行路由器的基础配置对于主路由器和从路由器,需要进行一些基础配置,确保能够顺利工作。
1. 首先,确保每个路由器都有唯一的主机名和登录密码。
通常,可以通过路由器的Web界面进行配置。
2.然后,设置路由器的WAN口连接。
对于主路由器,需要设置正确的WAN口连接类型,例如PPPoE或者静态IP。
对于从路由器,可以选择设置为DHCP模式,通过主路由器进行地址分配。
3.最后,配置路由器的LAN口连接。
确保每个路由器都分配到唯一的IP地址,并且启用DHCP服务器分配地址给局域网中的设备。
第三步:配置路由器之间的路由为了实现双路由器的互访,需要配置路由器之间的路由信息。
一般来说,有两种常见的路由配置方式:静态路由和动态路由。
1.静态路由配置:在主路由器上设置一个静态路由,将从路由器的网络地址指向从路由器的IP地址。
例如,主路由器的静态路由为192.168.2.0/24,指向192.168.1.22.动态路由配置:可以选择使用OSPF(开放式最短路径优先)或者RIP(路由信息协议)等动态路由协议。
多台路由器不同网段的设备之间如何互访在多台路由器且不同网段的设备之间进行互访,需要通过路由器的配置来实现通信。
以下是一种常见的实现方式:1.配置每个路由器的IP地址:每个路由器都需要配置一个IP地址,确保它们在不同的网段中。
例如,路由器1的IP地址为192.168.1.1,子网掩码为255.255.255.0;路由器2的IP地址为192.168.2.1,子网掩码为255.255.255.0。
2.配置静态路由:为了使不同网段的设备可以相互访问,需要配置路由器之间的静态路由。
在路由器1中,配置一个指向路由器2的静态路由,将目标网段设置为192.168.2.0/24,并将下一跳接口设置为连接到路由器2的接口。
同样,在路由器2中配置一个指向路由器1的静态路由,将目标网段设置为192.168.1.0/24,并将下一跳接口设置为连接到路由器1的接口。
3.配置网络地址转换(NAT):为了使从一个网段到另一个网段的设备能够互访,还需要配置NAT。
在路由器1中,配置一个源地址转换规则,将源IP地址为192.168.1.0/24的数据包转换为路由器1的出口接口的IP地址。
同样地,在路由器2中配置一个源地址转换规则,将源IP地址为192.168.2.0/24的数据包转换为路由器2的出口接口的IP地址。
4.配置访问控制列表(ACL):如果需要限制设备之间的访问权限,可以配置ACL。
在路由器1中,配置一个ACL规则,允许从192.168.1.0/24网段访问192.168.2.0/24网段的设备,并阻止其他访问。
同样地,在路由器2中配置一个ACL规则,允许从192.168.2.0/24网段访问192.168.1.0/24网段的设备,并阻止其他访问。
5. 测试互访:完成以上配置后,不同网段中的设备就可以进行互相访问了。
通过ping命令可以进行简单的测试,例如在192.168.1.1设备上ping 192.168.2.1,如果能够得到回复,说明互访配置成功。
一二级路由互访设置
一二级路由互访是指在一个网络中,存在两个或多个不同的路由器,它们之间进行互相访问和交换信息的设置。
具体来说,一级路由器是指连接到网络的第一个路由器,而二级路由器是连接在一级路由器之后的下一级路由器。
在进行一二级路由互访设置时,需要注意以下几点:
1. 确定网络拓扑结构:在进行一二级路由互访设置前,需要明确网络的拓扑结构,也就是各个路由器之间的连接关系。
通常情况下,一级路由器和二级路由器之间的连接方式有直连和间接连接两种。
2. 配置路由器的IP地址:为了实现一二级路由互访,需要在每个路由器上配置IP地址。
一级路由器和二级路由器所在的子网地址必须不同,否则会导致网络地址冲突。
3. 配置路由表:在进行一二级路由互访设置前,需要在每个路由器上配置路由表,以便正确地转发数据包。
在路由表中,需要设置路由器之间的路由信息,包括目的地址、下一跳地址、子网掩码等。
4. 开启路由器间的交换协议:为了实现一二级路由互访,需要开启路由器间的交换协议,如OSPF、BGP等。
这样可以使路由器之间自动交换路由信息,从而实现动态路由选择。
总之,一二级路由互访设置是网络配置中十分重要的一部分,需要综合考虑各种因素,确保网络的可靠性和稳定性。
- 1 -。

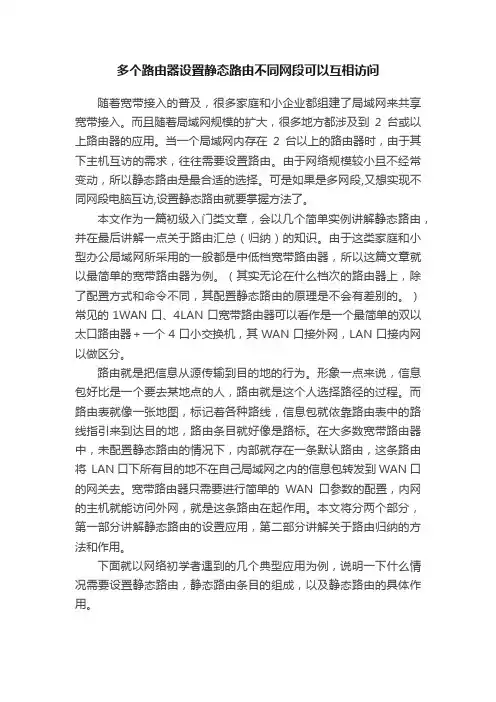

多个路由器设置静态路由不同网段可以互相访问随着宽带接入的普及,很多家庭和小企业都组建了局域网来共享宽带接入。
而且随着局域网规模的扩大,很多地方都涉及到2台或以上路由器的应用。
当一个局域网内存在2台以上的路由器时,由于其下主机互访的需求,往往需要设置路由。
由于网络规模较小且不经常变动,所以静态路由是最合适的选择。
可是如果是多网段,又想实现不同网段电脑互访,设置静态路由就要掌握方法了。
本文作为一篇初级入门类文章,会以几个简单实例讲解静态路由,并在最后讲解一点关于路由汇总(归纳)的知识。
由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器,所以这篇文章就以最简单的宽带路由器为例。
(其实无论在什么档次的路由器上,除了配置方式和命令不同,其配置静态路由的原理是不会有差别的。
)常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器+一个4口小交换机,其WAN口接外网,LAN口接内网以做区分。
路由就是把信息从源传输到目的地的行为。
形象一点来说,信息包好比是一个要去某地点的人,路由就是这个人选择路径的过程。
而路由表就像一张地图,标记着各种路线,信息包就依靠路由表中的路线指引来到达目的地,路由条目就好像是路标。
在大多数宽带路由器中,未配置静态路由的情况下,内部就存在一条默认路由,这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。
宽带路由器只需要进行简单的WAN口参数的配置,内网的主机就能访问外网,就是这条路由在起作用。
本文将分两个部分,第一部分讲解静态路由的设置应用,第二部分讲解关于路由归纳的方法和作用。
下面就以网络初学者遇到的几个典型应用为例,说明一下什么情况需要设置静态路由,静态路由条目的组成,以及静态路由的具体作用。
例一:最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中,由于扩展的需要,再接入一台路由器以连接另一个新加入的网段。
不同网段互访在现代网络中,不同网段互访是一个非常重要的话题。
随着网络的快速发展和普及,越来越多的设备需要互相通信和交流。
然而,由于不同网段之间存在着一定的隔离性,设备之间的互访并不是一件容易的事情。
本文将为您介绍不同网段互访的原理、方法和常见问题。
一、原理不同网段互访的基本原理是通过路由器实现。
路由器作为网络中的关键设备,负责将不同网段之间的数据进行转发。
当两个设备位于不同的网段时,它们需要通过路由器来进行通信。
路由器会根据设备的IP地址,将数据包转发到目标设备所在的网段。
这样,不同网段之间就可以实现互访。
二、方法实现不同网段互访的方法有多种,下面将介绍常见的几种方法。
1. 静态路由静态路由是一种手动配置路由器的方法。
管理员需要手动添加路由表条目,以告诉路由器如何转发数据包。
对于不同网段之间的互访,管理员需要在每个路由器上添加相应的路由表条目。
这样,设备就可以通过路由器进行互访了。
2. 动态路由动态路由是一种自动配置路由器的方法。
路由器会通过协议自动学习其他路由器的信息,并动态更新路由表。
对于不同网段之间的互访,管理员只需要在每个路由器上启用动态路由协议,并进行相应的配置。
路由器会自动学习网络拓扑和路由信息,从而实现不同网段之间的互访。
3. VLAN虚拟局域网(VLAN)是一种逻辑上划分网络的方法。
管理员可以将不同网段的设备划分到不同的VLAN中,从而将它们隔离开来。
如果需要实现不同网段之间的互访,管理员可以在路由器上创建虚拟接口,并将其连接到不同的VLAN上。
这样,不同网段的设备就可以通过路由器进行互访了。
三、常见问题实现不同网段互访时,可能会遇到一些常见问题,下面将介绍几个常见问题及解决方法。
1. 配置错误配置错误是实现不同网段互访时最常见的问题之一。
管理员在配置路由器时可能会出现错误,导致互访失败。
解决方法是仔细检查配置,并确保配置无误。
2. 路由器故障路由器故障也会导致不同网段互访失败。
两台路由之间不同网段互访的配置学习,
目的保证两端PC网络通信,主要是静态路由的理解方式:目的地之到那个出口
ip route-static 目的地址段子网掩码到那个出口
上图:
左侧路由R1配置如下:
[Huawei]dis cur
#
sysname Huawei
#
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher oN/"#"~FaFZypQCee$t3G7J# local-user admin service-type http
#
firewall zone Local
priority 16
#
interface Ethernet0/0/0
ip address 192.168.1.2 255.255.255.0
#
interface Ethernet0/0/1
ip address 172.16.0.1 255.255.255.0
#
interface Serial0/0/0
link-protocol ppp
#
interface Serial0/0/1
link-protocol ppp
#
interface Serial0/0/2
link-protocol ppp
#
interface Serial0/0/3
link-protocol ppp
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
ip route-static 192.168.2.0 255.255.255.0 192.168.1.3 #
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
#
Return
右侧路由配置如下:
[Huawei]dis cur
#
sysname Huawei
#
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher ~A~wX{Z9fF3IF$':[285k7I# local-user admin service-type http
#
firewall zone Local
priority 16
#
interface Ethernet0/0/0
ip address 192.168.1.3 255.255.255.0
#
interface Ethernet0/0/1
ip address 192.168.2.1 255.255.255.0
#
interface Serial0/0/0
link-protocol ppp
#
interface Serial0/0/1
link-protocol ppp
#
interface Serial0/0/2
link-protocol ppp
#
interface Serial0/0/3
link-protocol ppp
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
ip route-static 172.16.0.0 255.255.255.0 192.168.1.2
#
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
#
return。
