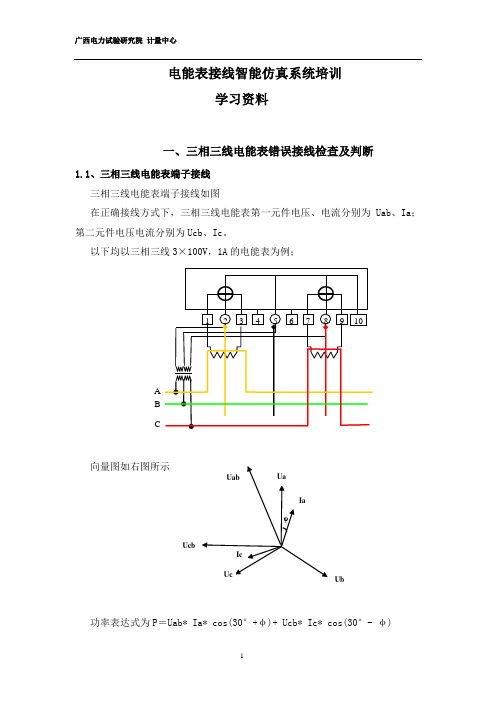

电能表接线智能仿真系统培训学习资料一、三相三线电能表错误接线检查及判断1.1、三相三线电能表端子接线 三相三线电能表端子接线如图在正确接线方式下，三相三线电能表第一元件电压、电流分别为Uab 、Ia ；第二元件电压电流分别为Ucb 、Ic 。
以下均以三相三线3×100V ，1A 的电能表为例；向量图如右图所示功率表达式为P ＝Uab* Ia* cos(30°+φ)+ Ucb* Ic* cos(30°- φ)A B CUb在三相电压及负载对称时，P＝3UI cosφ1.2、接线检查的步骤和方法：（1）分别测量电能表端子2、5、8与地之间的相电压；及2、5、8之间的线电压；从而判断电压有无断相；PT极性是否反接；并且确定接地点；具体如下：若U25＝U85＝U82＝100V ，则无断相，无PT反接；若U25或U85或U82＝173V，则有PT反接；若U25或U85或U82 <100V, 则有断相；若无断相、无PT反接，哪个端子对地电压为0，哪个为接地点，即b端；（2）用钳形表可依次测量出I1、I7、I1＋I7；从而判断出电能表某相元件有无缺电流、电流反接；若I1＝I7＝I1＋I7＝1A，则不缺电流、电流无反接；若I1或I7＝0，则有电流缺相；若I1＋I7＝1.73A，则有电流反接；（3）相序测量：方法一：测量接入电能表电压U25与U85之间的相位差，若为300°，则为正相序；若为60°，则为逆相序；方法二：测量接入电能表电压U25与U58之间的相位差，若为120°，则为正相序；若为240°，则为逆相序；正相序有三种组合：abc、bca、cab；逆相序有三种组合：acb、bac、cba；（4）测量电能表第一元件U25与I1，第二元件U85与I7之间的相位角；1.3、分析根据步骤（1）和（2），确定电压有无断相、PT有无反接，电流有无缺相、反接；若无上述情况，确定接地点，根据步骤（3）定下电压相别，再根据步骤（4）画出电压、电流向量图，根据负载特性和电流随相原则，确定电流相别，即可得出电能表的接线方式。
电能表接线智能仿真系统培训资料（⾼）电能表接线智能仿真系统培训学习资料（2）电流反接电流反接时，可能在CT处反接，也可能在电能表表尾处反接。
我们知道当电流流过负载时必定会产⽣电压降，可以⽤万⽤表测量CT和表尾处电流进、出端⼦对地的交流电压，当进端电压⾼于出端电压时，表⽰此处电流没有反接，否则此处电流反接。
⼀、三相三线电能表错误接线检查及判断PT极性反，A、C线电压出现173V如图1所⽰，互感器⼆次侧a-b相极性接反，在表尾出现的ac合成电压.U a｀c=-.U ab＋.U bc ，是-.U ab、.U bc两线电压的⽮量和，.U a｀c⼤⼩为线电压的3倍即173V，并且⽮量⽅向在.U b的位置上，其向量图如图2所⽰。
同理，可得.U c｀a在.U b 上，.U ac｀、.U ca｀在-.U b上。
且U20、U50、U80中有⼀个电压为0V，该相即为b相。
测量∠（.U25，.U85）来判断相序。
现分析电压相序为a｀cb（逆相序）的情况，.U25＝.U a｀c，.U85＝.U bc，则∠（.U25，.U85）＝330°。
同理，可分析得到，电压为正相序时，有∠（.U25，.U85）＝30°或120°（<180°）；电压为逆相序时，有∠（.U25，.U85）＝240°或330°（>180°）。
这样就知道了电压的相序，但此时还不能判断a、c两相到底是哪相极性反，先假设某⼀相反（如a相反），依据电压、电流的相位关系，画出向量图，确定⼆元件的电流（如果分别为Ia、Ic）；再假设c相反，也画出向量图，此时⼆元件的电流必为-Ia、-Ic。
再测量电流进出，确定两元件电流有⽆反接，即可得出答案。
举例判断步骤：1）U25=173V ，有PT 极性反接 2）U8→地=0V ，U8为b 相3）相序判断，∠（U25，U85）=330°>180°，故为逆向序；图1 a-b 相极性接反接线图4）电压相别为 acb5）假定a-b反接，则⼀元件电压.U a｀c在Ub⽅向上，⼆元件电压为Ubc，做出向量图；可看出⼀元件电流I1为Ic，⼆元件电流I7为Ia；再假设c-b反接，⼀元件电压.U ac｀在-Ub⽅向上，⼆元件电压Ubc｀=Ucb，做出向量图；可看出⼀元件电流I1为-Ic，⼆元件电流I7为-Ia；例1 c-b相极性接反向量图6）再⽤万⽤表分别测量表尾和CT端⼦排进出端对地电压，若测得表尾和CT端⼦都是进端电压⾼于（或同时低于）出端电压，则应是电压a-b出端电压，另⼀个是进端电压低于出端电压，则应是电压c-b极性反接；PT有⼀相断相如图3所⽰，TV⼆次侧接了有功和⽆功电能表。

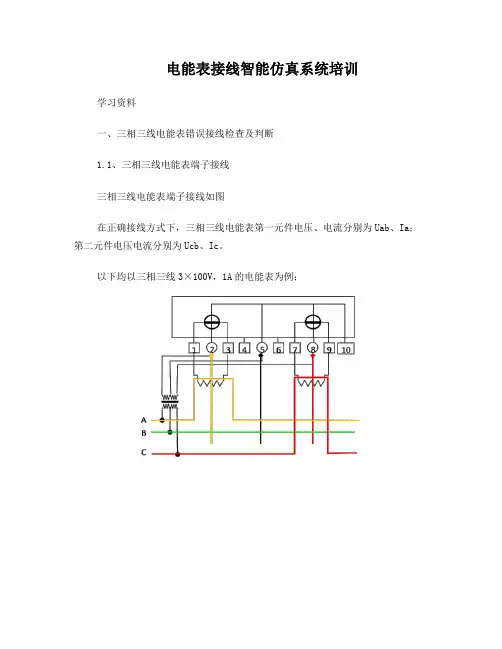

电能表接线智能仿真系统培训学习资料一、三相三线电能表错误接线检查及判断1.1、三相三线电能表端子接线三相三线电能表端子接线如图在正确接线方式下，三相三线电能表第一元件电压、电流分别为Uab、Ia；第二元件电压电流分别为Ucb、Ic。
以下均以三相三线3×100V，1A的电能表为例；向量图如右图所示功率表达式为P＝Uab* Ia* cos(30°+φ)+ Ucb* Ic* cos(30°- φ)在三相电压及负载对称时，P＝UI cosφ1.2、接线检查的步骤和方法：（1）分别测量电能表端子2、5、8与地之间的相电压；及2、5、8之间的线电压；从而判断电压有无断相；PT极性是否反接；并且确定接地点；具体如下：若U25 ＝U85 ＝U82＝100V ，则无断相，无PT反接；若U25 或U85 或U82＝173V，则有PT反接；若U25 或U85 或U82 <100V, 则有断相；若无断相、无PT反接，哪个端子对地电压为0，哪个为接地点，即b端；（2）用钳形表可依次测量出I1、I7、I1＋I7；从而判断出电能表某相元件有无缺电流、电流反接；若I1＝I7＝I1＋I7＝1A，则不缺电流、电流无反接；若I1或I7＝0，则有电流缺相；若I1＋I7＝1.73A，则有电流反接；（3）相序测量：方法一：测量接入电能表电压U25与U85之间的相位差，若为300°，则为正相序；若为60°，则为逆相序；方法二：测量接入电能表电压U25与U58之间的相位差，若为120°，则为正相序；若为240°，则为逆相序；正相序有三种组合：abc、bca、cab；逆相序有三种组合：acb、bac、cba；（4）测量电能表第一元件U25与I1，第二元件U85与I7之间的相位角；1.3、分析根据步骤（1）和（2），确定电压有无断相、PT有无反接，电流有无缺相、反接；若无上述情况，确定接地点，根据步骤（3）定下电压相别，再根据步骤（4）画出电压、电流向量图，根据负载特性和电流随相原则，确定电流相别，即可得出电能表的接线方式。
电能表接线智能仿真系统培训
学习资料（2）
电流反接
电流反接时，可能在CT处反接，也可能在电能表表尾处反接。
我们知道当电流流过负载时必定会产生电压降，可以用万用表测量CT和表尾处电流进、出端子对地的交流电压，当进端电压高于出端电压时，表示此处电流没有反接，否则此处电流反接。
一、三相三线电能表错误接线检查及判断
PT极性反，A、C线电压出现173V
如图1所示，互感器二次侧a-b相极性接反，在表尾出现的ac合成电压.U a｀c=-.U ab＋.U bc ，是-.U ab、.U bc两线电压的矢量和，.U a｀c大小为线电压的3倍即173V，并且矢量方向在.U b的位置上，其向量图如图2所示。
同理，可得.U c｀a在.U b上，.U ac｀、.U ca｀在-.U b上。
且U20、U50、U80中有一个电压为0V，该相即为b相。
测量∠（.U25，.U85）来判断相序。
现分析电压相序为a｀cb（逆相序）的情况，.U25＝.U a｀c，.U85＝.U bc，则∠（.U25，.U85）＝330°。
同理，可分析得到，电压为正相序时，有∠（.U25，.U85）＝30°或120°（<180°）；电压为逆相序时，有∠（.U25，.U85）＝240°或330°（>180°）。
这样就知道了电压的相序，但此时还不能判断a、c两相到底是哪相极性反，先假设某一相反（如a相反），依据电压、电流的相位关系，画出向量图，确定二元件的电流（如果分别为Ia、Ic）；再假设c相反，也画出向量图，此时二元件的电流必为-Ia、-Ic。
再测量电流进出，确定两元件电流有无反接，即可得出答案。
举例
判断步骤：
1）U25=173V ， 有PT 极性反接 2）U8
→地=0V ，U8为b 相
3）相序判断，∠（U25，U85）=330°>180°，故为逆向序；
图1 a-b 相极性接反接线图
4）电压相别为 acb
5）假定a-b反接，则一元件电压.U a｀c在Ub方向上，二元件电压为Ubc，做出向量图；可看出一元件电流I1为Ic，二元件电流I7为Ia；
再假设c-b反接，一元件电压.U ac｀在-Ub方向上，二元件电压
Ubc｀=Ucb，做出向量图；可看出一元件电流I1为-Ic，二元件电
流I7为-Ia；
例1 c-b相极性接反向量图
6）再用万用表分别测量表尾和CT端子排进出端对地电压，若测得表尾
和CT端子都是进端电压高于（或同时低于）出端电压，则应是电压a-b
极性反接的情况；反之，若测得表尾或CT端子有一个是进端电压高于
出端电压，另一个是进端电压低于出端电压，则应是电压c-b极性反
接；
PT有一相断相
如图3所示，TV二次侧接了有功和无功电能表。
由于断相，与该断相相关的矢量都是不完整的，测试得到的信息较少，分两种情况：
b相断，应有U20、U50、U80均小于100V，但大于0V；U25、U85、U28有一电压为100V，此电压为不断相的两相间的线电压，该两相即为a、c相，则剩下的一相即为b相。
但是a、c两相相序，是ac还是ca，还无法确定。
b相不断，应有U20、U50、U80中一电压为0V，该相即为b相，一为100V，另一小于100V；U25、U85、U28有一电压为100V，该电压为不断相与b相间的线电压，另两电压小于100V。
但是a断、还是c断还无法确定。
以上分析后，可以确定b相电压，但还不能完全确定电压错误情况，应测取全电压（未断相的两相间线电压，大小为100V）与两元件电流之间的相位，根据负载特性及电流的状态来反推该全电压。
举例2：已知负载为感性
判断步骤：
1）U80＝0V，U8为Ub；
2）U20＝57V，知U2 断相，U85=100V，为全电压；
3）假设相别为acb，a相断，根据电压、电流相位，画出向量图如图所示，
可知此时负载为容性，.I1＝-.I c，.I7＝-.I a；
再假设相别为cab，c相断，同理有.I1＝-.I c，.I7＝-.I a；
4）而已知负载为感性，所以相序为cab，c相断，两元件电流分别为-.I c，-.I a。
.
I7
. U b
.
U a
.
I1
.
U bc
.
U c
例2图相序为acb
.
I7
.
U b
.
U a
.
I1
.
U c
例2图相序为cab
.
U ba
二、 三相四线电能表错误接线检查及判断
PT 极性有一相反，线电压出现57V
如下图所示，b 相极性反，有Uab ′= Ucb ′=57V ，Uac=100V ，
PT 极性有一相反时，此时，相电压均为57V ；三个线电压中，有两个线电压大小为57V ，剩下的一个线电压为全电压100V ，即为极性不反的两个相电压合成的线电压。
测量极性不反的两个相电压间的相位，在U2电压极性反时，则测∠（U5n ，U8n ）若为=120°，则为正向序，若为=240°，则为逆向序；同理，在U5电压极性反时，则测∠（U8n ，U2n ），若为=120°，则为正向序，若为=240°，则为逆向序；同理，在U8电压极性反时，则测∠（U2n ，U5n ）若为=120°，则为正向序，若为=240°，则为逆向序； 找参考电压Ua ；
再测量同相别的电压与电流之间的相位关系，画向量图。
PT 有一相断相，该相相电压小于57V ，与该相相关的线电压小于100V ，其他均为全电压。
其它分析过程同三相四线不断相时。
Ub。
