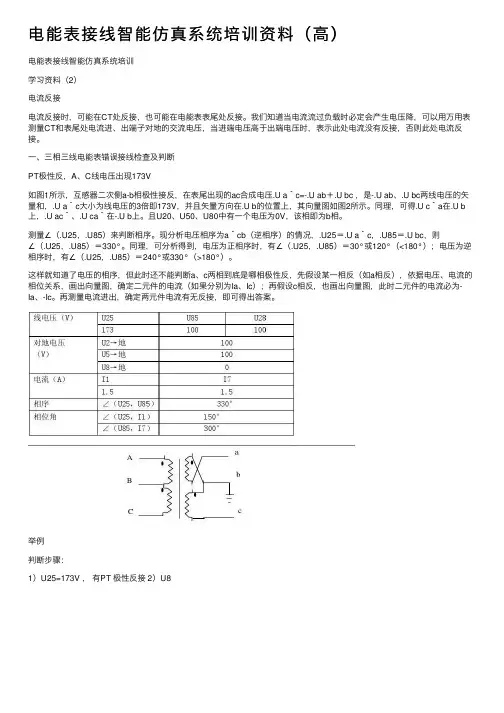

电能表接线智能仿真系统培训资料(⾼)电能表接线智能仿真系统培训学习资料(2)电流反接电流反接时,可能在CT处反接,也可能在电能表表尾处反接。
我们知道当电流流过负载时必定会产⽣电压降,可以⽤万⽤表测量CT和表尾处电流进、出端⼦对地的交流电压,当进端电压⾼于出端电压时,表⽰此处电流没有反接,否则此处电流反接。
⼀、三相三线电能表错误接线检查及判断PT极性反,A、C线电压出现173V如图1所⽰,互感器⼆次侧a-b相极性接反,在表尾出现的ac合成电压.U a`c=-.U ab+.U bc ,是-.U ab、.U bc两线电压的⽮量和,.U a`c⼤⼩为线电压的3倍即173V,并且⽮量⽅向在.U b的位置上,其向量图如图2所⽰。
同理,可得.U c`a在.U b 上,.U ac`、.U ca`在-.U b上。
且U20、U50、U80中有⼀个电压为0V,该相即为b相。
测量∠(.U25,.U85)来判断相序。
现分析电压相序为a`cb(逆相序)的情况,.U25=.U a`c,.U85=.U bc,则∠(.U25,.U85)=330°。
同理,可分析得到,电压为正相序时,有∠(.U25,.U85)=30°或120°(<180°);电压为逆相序时,有∠(.U25,.U85)=240°或330°(>180°)。
这样就知道了电压的相序,但此时还不能判断a、c两相到底是哪相极性反,先假设某⼀相反(如a相反),依据电压、电流的相位关系,画出向量图,确定⼆元件的电流(如果分别为Ia、Ic);再假设c相反,也画出向量图,此时⼆元件的电流必为-Ia、-Ic。
再测量电流进出,确定两元件电流有⽆反接,即可得出答案。
举例判断步骤:1)U25=173V ,有PT 极性反接 2)U8→地=0V ,U8为b 相3)相序判断,∠(U25,U85)=330°>180°,故为逆向序;图1 a-b 相极性接反接线图4)电压相别为 acb5)假定a-b反接,则⼀元件电压.U a`c在Ub⽅向上,⼆元件电压为Ubc,做出向量图;可看出⼀元件电流I1为Ic,⼆元件电流I7为Ia;再假设c-b反接,⼀元件电压.U ac`在-Ub⽅向上,⼆元件电压Ubc`=Ucb,做出向量图;可看出⼀元件电流I1为-Ic,⼆元件电流I7为-Ia;例1 c-b相极性接反向量图6)再⽤万⽤表分别测量表尾和CT端⼦排进出端对地电压,若测得表尾和CT端⼦都是进端电压⾼于(或同时低于)出端电压,则应是电压a-b出端电压,另⼀个是进端电压低于出端电压,则应是电压c-b极性反接;PT有⼀相断相如图3所⽰,TV⼆次侧接了有功和⽆功电能表。
