ADC0809模数转换芯片概述ADC0809是8位逐次逼近型A/D 转换器。
它由一个8路模拟开关、一个地址 锁存译码器、一个A/D 转换器和一个三态输出锁存器组成（见下图）。
多路开关 可选通8个模拟通道，允许8路模拟量分时输入，共用A/D 转换器进行转换。
三 态输出锁存器用于锁存A/D 转换完的数字量，当0E 端为高电平时，才可以从三 态输出锁存器取走转换完的数据。
ADC0809内部结构图ADC0809的工作原理图XX 是ADC0809的引脚图。
引脚功能说明如下：• IN0〜IN7： 8个输入通道的模拟输入端 • DO （2一8）〜D7 （2'1）： 8位数字量输出端 • START ：启动信号，加上正脉冲后，A/D 转换开始进行• ALE ：地址锁存信号。
由低至高电平时，把三位地址信号送入通道号地址锁存器，并经译码器得到地址输出，以选择相应的模拟输入通道。
• EOC：转换结束信号，是芯片的输出信号。
转换开始后，EOC 信号变低: 转换结束时，EOC 返回高电平。
这个信号可以作为A/D 转换的状态信号 来査询，也可以直接用作中断请求信号。
• 0E ：输出允许控制端（开数字星输出三态们）。
• CLK ：时钟信号。
最高允许值为640kHzo地锁与码址存译8路二A/D____态 转输换----------------出器----------------存器▲ ▲IN3 EOCIN1DODiIN4 D2IN5D3D4D6 D7LVREFX*)VREFX-)8模 拟开 关• $EF+和％EF-:A/D 转换器的参考电压。
• Vcc-电源电斥。
由于是CMOS 芯片，允许电斥范鬧宽，可以是+5V 〜+15V 。
ADC0809两种封装形式8位模拟开关地址输入通道的关系见表XXo 模拟开关的作用和8选1的 CD4051作用相同表XX 8位模拟开关功能表ADDC ADDB ADDA 输入通道号 0 0 0 INO 0 0 1 INI 0 1 0 IN2 0 1 1 IN3 1 0 0 IN4 1 0 1 IN5 1 1 0 IN6 111IN7ADC0809芯片的转换速度在最高时钟频率卞为lOOus 左右。

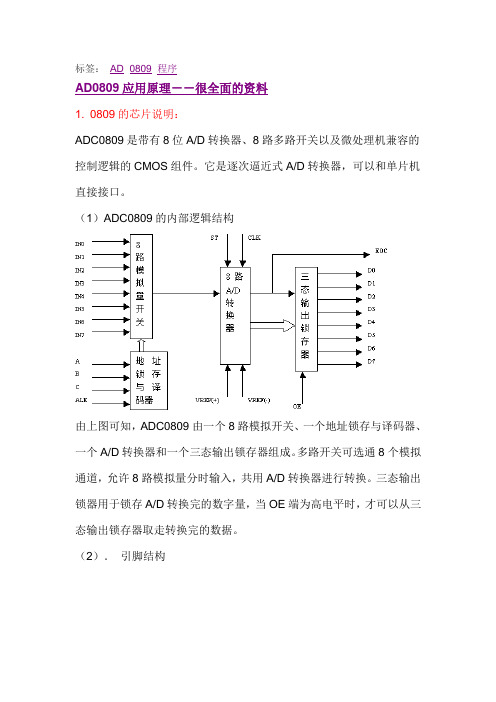

标签：AD0809程序AD0809应用原理－－很全面的资料1. 0809的芯片说明：ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。
它是逐次逼近式A/D转换器，可以和单片机直接接口。
（1）ADC0809的内部逻辑结构由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
（2）．引脚结构（6）．当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机了。
3．实验任务如下图所示，从ADC0809的通道IN3输入0－5V之间的模拟量，通过ADC0809转换成数字量在数码管上以十进制形成显示出来。
ADC0809的VREF接＋5V电压。
4．电路原理图5.程序设计：（1）．进行A/D转换时，采用查询EOC的标志信号来检测A/D转换是否完毕，若完毕则把数据通过P0端口读入，经过数据处理之后在数码管上显示。
（2）．进行A/D转换之前，要启动转换的方法：ABC＝110选择第三通道ST＝0，ST＝1，ST＝0产生启动转换的正脉冲信号 .（3）. 关于0809的计算：ad0809是根据逐位逼近的方法产生数据的。
参考电压为0-5V的话。
以0809八位255的转换精度每一位的电压值为(5-0)/255≈0.0196V设输入电压为X则：X-27*0.0196>=0则AD7=1否则AD7=0。
X-26*0.0196>=0则AD6=1否则AD6=0。
X-20*0.0196>=0则AD0=1否则AD0=0。
（27指2的7次方。
26-------20同理）若参考电压为0-1V(1-0)/255≈0.0039V精度自然高了。
可测量范围小了。
adc0809的工作原理
ADC0809是一种8位串行模数转换器（Analog-to-Digital Converter，简称ADC），其工作原理如下：
1. 输出控制信号：当待转换的模拟信号准备好后，控制信号线将置为高电平，通知ADC开始转换过程。
2. 选择输入通道：通过输入通道选择信号来选择要进行转换的模拟信号源。
ADC0809有8个输入通道，因此需要使用3个输入引脚来选择通道。
3. 启动时钟信号：通过发送时钟信号来控制转换过程。
ADC0809需要一个时钟源来同步转换过程。
时钟信号的频率决定了转换速度。
4. 采样保持电路：在转换期间，输入信号将被采样并保持在一个样本保持电容中。
这个采样保持电路保证了转换期间输入信号的稳定性。
5. 双斜率积分器：ADC0809采用了双斜率积分器技术来进行模拟信号的转换。
在转换开始后，ADC开始对采样保持电容的电压进行积分，直到电压上升到参考电压。
6. 输出数据：一旦积分电压达到参考电压，ADC会将其状态固定，并将其转换为二进制数字输出。
输出数据以8位二进制形式呈现。
7. 转换结束信号：当转换完成后，ADC会通过标志信号线发出转换完成的信号。
这个信号可以被连接到微控制器或其他数字设备，以通知它们可以读取新的转换结果了。
通过以上步骤，ADC0809可以将模拟信号转换为数字信号，实现模拟到数字的转换功能。
们重在实际制做，太罗嗦的内容我就不说了，只讲些跟制做有关的最精炼的知识。
ADC0809是可以将我们要测量的模拟电压信号量转换为数字量从而可以进行存储或显示的一种转换IC。
下面是它的管脚图和逻辑图：管脚功能说明：IN0－IN7：模拟量输入通道。
就是说它可以分时地分别对八个模拟量进行测量转换。
ADDA－C：地址线。
也就是通过这三根地址线的不同编码来选择对哪个模拟量进行测量转换。
ALE：地址锁存允许信号。
在低电平时向ADDA－C写地址，当ALE跳至高电平后ADDA－C上的数据被锁存START：启动转换信号。
当它为上升沿后，将内部寄存器清0。
当它为下降沿后，开始A/D转换。
D0－D7：数据输出口。
转换后的数字数据量就是从这输出给S52的。
OE：输出允许信号，是对D0－D7的输出控制端，OE＝0，输出端呈高阻态，OE＝1，输出转换得到的数据。
CLOCK：时种信号。
ADC0809内部没有时钟电路，需由外部提供时钟脉冲信号。
一般为500KHzEOC：转换结束状态信号。
EOC＝0，正在进行转换。
EOC＝1，转换结束，可以进行下一步输出操作REF(+)、REF(-)：参考电压。
参考电压用来与输入的模拟量进行比较，作为测量的基准。
一般REF(=)＝5v REF(-)＝0V。
下面我先给出ADC0809的时序图再说说它的工作过程：它的工作过程是这样的，①在IN0－IN7上可分别接上要测量转换的8路模拟量信号。
有人问了，可不可以只接一路？我就只想测一个模拟信号。
当然可了②将ADDA－ADDC端给上代表选择测量通道的代码。
如000(B)则代表通道0；001(B)代表通道1；111则代表通道7。
③将ALE由低电平置为高电平，从而将ADDA－ADDC送进的通道代码锁存，经译码后被选中的通道的模拟量送给内部转换单元。
④给START一个正脉冲。
当上升沿时，所有内部寄存器清零。
下降沿时，开始进行A/D转换；在转换期间，START保持低电平。
ADC0809 是什么？
ADC0809 是美国国家半导体公司生产的CMOS 工艺8 通道，8 位逐次逼近式A/D 转换器。
其内部有一个8 通道多路开关，它可以根据地址码锁存译
码后的信号，只选通8 路模拟输入信号中的一个进行A/D 转换。
是目前国内
应用最广泛的8 位通用A/D 芯片。
1.ADC0809 的主要特性
1)8 路输入通道，8 位A/D 转换器，即分辨率为8 位。
2)具有转换起停控制端。
3)转换时间为100μs(时钟为640kHz 时)，130μs(时钟为500kHz 时)
4)单个+5V 电源供电
5)模拟输入电压范围0～+5V，不需零点和满刻度校准。
6)工作温度范围为-40～+85 摄氏度7)低功耗，约15mW。
2.ADC0809 的内部结构
ADC0809 是CMOS 单片型逐次逼近式A/D 转换器，内部结构如图13.22。
ADC0809数模转换与显示/＊名称：ADC0809数模转换与显示说明：ADC0809采样通道3输入的模拟量,转换后的结果显示在数码管上。
＊/#include〈reg51.h>＃define uchar unsigned char＃define uint unsigned int//各数字的数码管段码（共阴）uchar code DSY_CODE［]=｛0x3f，0x06,0x5b，0x4f，0x66,0x6d，0x7d，0x07，0x7f，0x6f｝；sbit CLK=P1^3；//时钟信号sbit ST=P1^2; //启动信号sbit EOC=P1^1；//转换结束信号sbit OE=P1^0；//输出使能//延时void DelayMS(uint ms){uchar i;while（ms——） for（i=0;i<120;i++）；｝//显示转换结果void Display_Result（uchar d)｛P2=0xf7; //第4个数码管显示个位数P0=DSY_CODE[d%10］;DelayMS(5）；P2=0xfb；//第3个数码管显示十位数P0=DSY_CODE[d%100/10］;DelayMS（5);P2=0xfd；//第2个数码管显示百位数P0=DSY_CODE[d/100］;DelayMS(5）；｝//主程序void main（){TMOD=0x02；//T1工作模式2TH0=0x14;TL0=0x00;IE=0x82；TR0=1;P1=0x3f；//选择ADC0809的通道3（0111)（P1。
4~P1。
6)while(1）{ST=0;ST=1；ST=0；//启动A/D转换while(EOC==0）；//等待转换完成OE=1;Display_Result(P3);OE=0;}}//T0定时器中断给ADC0808提供时钟信号void Timer0_INT(） interrupt 1{CLK=~CLK;｝硬件电路连接图（proteus仿真）：。
ADC0809引脚图与接口电路作者：来源：本站原创点击数：更新时间：2007年07月29日A/D转换器芯片ADC0809简介 8路模拟信号的分时采集，片内有8路模拟选通开关，以及相应的通道抵制锁存用译码电路，其转换时间为100μs左右。
图9.8 《ADC0809引脚图》1. ADC0809的内部结构ADC0809的内部逻辑结构图如图9-7所示。
图9.7 《ADC0809内部逻辑结构》图中多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用一个A/D 转换器进行转换，这是一种经济的多路数据采集方法。
地址锁存与译码电路完成对A、B、C 3个地址位进行锁存和译码，其译码输出用于通道选择，其转换结果通过三态输出锁存器存放、输出，因此可以直接与系统数据总线相连，表9-1为通道选择表。
表9-1 通道选择表2．信号引脚ADC0809芯片为28引脚为双列直插式封装，其引脚排列见图9.8。
对ADC0809主要信号引脚的功能说明如下：IN7～IN——模拟量输入通道ALE——地址锁存允许信号。
对应ALE上跳沿，A、B、C地址状态送入地址锁存器中。
START——转换启动信号。
START上升沿时，复位ADC0809；START下降沿时启动芯片，开始进行A/D转换；在A/D转换期间，START应保持低电平。
本信号有时简写为ST.A、B、C——地址线。
通道端口选择线，A为低地址，C为高地址，引脚图中为ADDA，ADDB和ADDC。
其地址状态与通道对应关系见表9-1。
CLK——时钟信号。
ADC0809的内部没有时钟电路，所需时钟信号由外界提供，因此有时钟信号引脚。
通常使用频率为500KHz的时钟信号EOC——转换结束信号。
EOC=0,正在进行转换；EOC=1,转换结束。
使用中该状态信号即可作为查询的状态标志，又可作为中断请求信号使用。
D 7～D——数据输出线。
为三态缓冲输出形式，可以和单片机的数据线直接相连。
D 0为最低位，D7为最高OE——输出允许信号。
用于控制三态输出锁存器向单片机输出转换得到的数据。
OE=0，输出数据线呈高阻；OE=1，输出转换得到的数据。
Vcc—— +5V电源。
Vref——参考电源参考电压用来与输入的模拟信号进行比较，作为逐次逼近的基准。
其典型值为+5V(Vref(+)=+5V, Vref(-)=-5V).9.2.2 MCS-51单片机与ADC0809的接口ADC0809与MCS-51单片机的连接如图9.10所示。
电路连接主要涉及两个问题。
一是8路模拟信号通道的选择，二是A/D转换完成后转换数据的传送。
1. 8路模拟通道选择图9.10 ADC0809与MCS-51的连接如图9.11所示模拟通道选择信号A、B、C分别接最低三位地址A0、A1、A2即（P0.0、P0.1、P0.2），而地址锁存允许信号ALE由P2.0控制，则8路模拟通道的地址为0FEF8H～0FEFFH.此外，通道地址选择以作写选通信号，这一部分电路连接如图9.12所示。
图9.11 ADC0809的部分信号连接图9.12 信号的时间配合从图中可以看到，把ALE信号与START信号接在一起了，这样连接使得在信号的前沿写入（锁存）通道地址，紧接着在其后沿就启动转换。
图9.19是有关信号的时间配合示意图。
清零并将最低三位与启动A/D转换只需要一条MOVX指令。
在此之前，要将P2.0所选择的通道好像对应的口地址送入数据指针DPTR中。
例如要选择IN通道时，可采用如下两条指令，即可启动A/D转换：MOV DPTR , #FE00H ；送入0809的口地址MOVX @DPTR , A ；启动A/D转换（IN）注意：此处的A与A/D转换无关，可为任意值。
2. 转换数据的传送A/D转换后得到的数据应及时传送给单片机进行处理。
数据传送的关键问题是如何确认A/D转换的完成，因为只有确认完成后，才能进行传送。
为此可采用下述三种方式。
（1）定时传送方式对于一种A/D转换其来说，转换时间作为一项技术指标是已知的和固定的。
例如ADC0809转换时间为128μs，相当于6MHz的MCS-51单片机共64个机器周期。
可据此设计一个延时子程序，A/D转换启动后即调用此子程序，延迟时间一到，转换肯定已经完成了，接着就可进行数据传送。
（2）查询方式A/D转换芯片由表明转换完成的状态信号，例如ADC0809的EOC端。
因此可以用查询方式，测试EOC的状态，即可却只转换是否完成，并接着进行数据传送。
（3）中断方式把表明转换完成的状态信号（EOC）作为中断请求信号，以中断方式进行数据传送。
不管使用上述那种方式，只要一旦确定转换完成，即可通过指令进行数据传送。
首先送出口地址并以信号有效时，OE信号即有效，把转换数据送上数据总线，供单片机接受。
不管使用上述那种方式，只要一旦确认转换结束，便可通过指令进行数据传送。
所用的指令为MOVX 读指令，仍以图9-17所示为例，则有MOV DPTR , #FE00HMOVX A , @DPTR该指令在送出有效口地址的同时，发出有效信号，使0809的输出允许信号O E有效，从而打开三态门输出，是转换后的数据通过数据总线送入A累加器中。
这里需要说明的示，ADC0809的三个地址端A、B、C即可如前所述与地址线相连，也可与数据线相连，例如与D0～D2相连。
这是启动A/D转换的指令与上述类似，只不过A的内容不能为任意数，而必须和所选输入通道号IN0～IN7相一致。
例如当A、B、C分别与D0、D1、D2相连时，启动IN7的A/D转换指令如下：MOV DPTR， #FE00H ；送入0809的口地址MOV A ，#07H ；D2D1D0=111选择IN7通道MOVX @DPTR， A ；启动A/D转换9.2.3 A/D转换应用举例设有一个8路模拟量输入的巡回监测系统，采样数据依次存放在外部RAM 0A0H～0A7H单元中,按图9.10所示的接口电路，ADC0809的8个通道地址为0FEF8H～0 FEFFH.其数据采样的初始化程序和中断服务程序（假定只采样一次）如下：初始化程序：MOV R, #0A0H ；数据存储区首地址MOV R2, #08H ；8路计数器SETB IT1；边沿触发方式SETB EA ；中断允许SETB EX1；允许外部中断1中断MOV DPTR, #0FEF8H ；D/A转换器地址LOOP: MOVX @DPTR, A ；启动A/D转换HERE: SJMP HERE ；等待中断中断服务程序：DJNZ R2, ADENDMOVX A, @DPTR ；数据采样MOVX @R, A ；存数INC DPTR ；指向下一模拟通道INC R0；指向数据存储器下一单元MOVX @DPTR, A ADEND: RETI4．ADC0809应用电路原理图6．程序设计内容（1）．进行A/D转换时，采用查询EOC的标志信号来检测A/D转换是否完毕，若完毕则把数据通过P0端口读入，经过数据处理之后在数码管上显示。
（2）．进行A/D转换之前，要启动转换的方法：ABC＝110选择第三通道ST＝0，ST＝1，ST＝0产生启动转换的正脉冲信号.7．C语言源程序#includeunsigned char code dispbitcode[]={ 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};unsigned char dispbuf[8]={10,10,10,10,10,0,0,0};unsigned char dispcount;sbit ST=P3^0;sbit OE=P3^1;sbit EOC=P3^2;unsigned char channel=0xbc;//IN3unsigned char getdata;void main(void){TMOD=0x01;TH0=(65536-4000)/256;TL0=(65536-4000)%256;TR0=1;ET0=1;EA=1;P3=channel;while(1){ST=0;ST=1;ST=0;while(EOC==0);OE=1;getdata=P0;OE=0;dispbuf[2]=getdata/100; getdata=getdata%10;dispbuf[1]=getdata/10;dispbuf[0]=getdata%10;}}void t0(void) interrupt 1 using 0 {TH0=(65536-4000)/256;TL0=(65536-4000)%256;P1=dispcode[dispbuf[dispcount]]; P2=dispbitcode[dispcount]; dispcount++;if(dispcount==8){dispcount=0;}。
