螺纹的直径与公差配合“螺纹的牙型主要有三角形、梯形、矩形、锯齿形等，这里主要介绍牙型为三角形的普通螺纹，本文内容包含普通螺纹的基本牙型、尺寸以及公差配合三方面。
”一、螺纹的基本牙型普通螺纹是指米制螺纹且为非密封性的用于连接功能的螺纹，是紧固件行业最常见的一种牙型。
普通螺纹的基本牙型为三角形，牙型角为60°。
是我们常见的基本牙型。

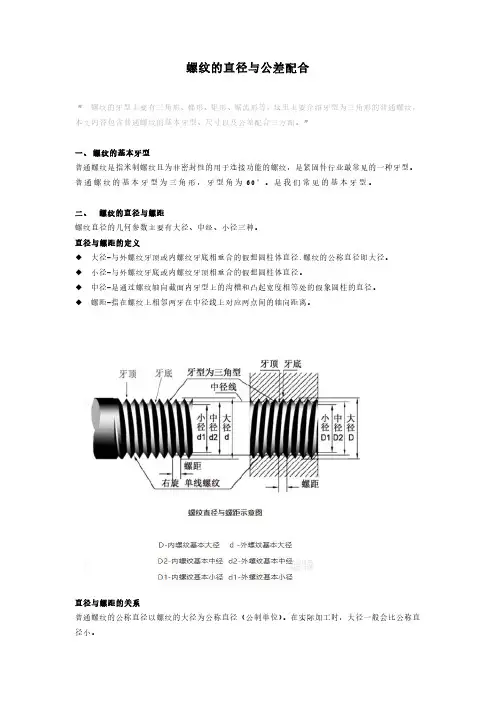

二、螺纹的直径与螺距螺纹直径的几何参数主要有大径、中经、小径三种。
直径与螺距的定义◆大径-与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径,螺纹的公称直径即大径。
◆小径-与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。
◆中径-是通过螺纹轴向截面内牙型上的沟槽和凸起宽度相等处的假象圆柱的直径。
◆螺距-指在螺纹上相邻两牙在中径线上对应两点间的轴向距离。
直径与螺距的关系普通螺纹的公称直径以螺纹的大径为公称直径（公制单位）。
在实际加工时，大径一般会比公称直径小。
常见的加工计算公式：大径=公称直径-（0.13~0.15）P，这个差值是在刀具切割材料时形成的。
根据上图中经和小径的计算方法如下：基本中径内螺纹中径：D2=D-2X3/8H=D-0.6495P外螺纹中径：d2=d-2X3/8H=d-0.6495P基本小径内螺纹小径：D1=D-2X5/8H=D-1.0825P外螺纹小径：d1=d-2X5/8H=d-1.0825P其中：H=0.866025404 P三、螺纹的公差配合这里涉及到几个名词：公差、偏差、极限尺寸。
公差含义尺寸公差是指在加工制造中零件尺寸允许的变动量，是最大极限尺寸减最小极限尺寸之差的绝对值，也可是上偏差减下偏差之差。
在基本尺寸相同的情况下，公差愈小，尺寸精度愈高。
偏差含义尺寸偏差是指某一尺寸减去基本尺寸的代数。
最大极限尺寸减去基本尺寸所得的代数值为上偏差，孔的上偏差用ES表示，轴的上偏差用es表示。
；最小极限尺寸减去基本尺寸所得的代数值为下偏差，孔的下偏差用字母EI，轴的下偏差用ei表示。
螺纹符号尺⼨公差对照表螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹⽛型⾓ 55 度)BSW----英国标准惠⽒螺纹(粗⽛) BSF --- 英国标准惠⽒螺纹(细⽛)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两⾯级,丝锥分 G、G-D)2.美制螺纹（螺纹⽛型 60 度）UNC---统⼀制粗⽛螺纹（代替NC）UNF -- 统⼀制细⽛螺纹（代替NF）UNEF---统⼀制超细⽛螺纹UN - 统⼀制不变螺距螺纹UNS---统⼀制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头⽤直管螺纹NGT -- ⽓瓶⽤锥螺纹NPTF---⼲密封锥管螺纹NPSF -- ⼲密封燃油直管螺纹NPSM---美国标准机械连接⽤直管螺纹NPTR - 美国标准导杆采⽤锥管螺纹NPSL---美国标准管锁紧螺母⽤直管螺纹NPSH --美国标准软管连接⽤直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- ⽓瓶⽤锥螺纹51－201－⽓门芯螺纹标注⽰例55°圆柱管螺纹是⾮螺纹密封管螺纹，属惠⽒螺纹家族。
⽶制和英⼨制国家均⼴泛采⽤。
⽤于输送液体、⽓体、和安装电线的管接头和管⼦的连接。
国家标准可查阅 GB/T7307-2001。
完整的标记由螺纹特征代号（G）、螺纹尺⼨代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺⼨代号为 3/4 的A 级、右旋、⾮密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺⼨的直径，单位是英⼨。
⾏内⼈通常⽤“分” 来称呼螺纹尺⼨，⼀⼨等于 8 分，1/2 ⼨就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠⽒螺纹家族。
该系列螺纹在世界上应⽤⼴泛，常⽤于⽔及煤⽓管⾏业。
锥度规定为1：16.国家标准可查阅 GB/T7306-2000。
统一螺纹标准（美制螺纹标准）加工参考统一螺纹标准（统一螺纹标准（UTS UTS UTS）规定了一种标准螺纹形式和其他一系列数据，包括公）规定了一种标准螺纹形式和其他一系列数据，包括公差、差、容差和名称，容差和名称，容差和名称，通常多用于美国和加拿大。
通常多用于美国和加拿大。
通常多用于美国和加拿大。
它和世界其他地方常用的它和世界其他地方常用的ISO 公制螺纹相同，有着6060°的牙型角，只是°的牙型角，只是UTS 螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。
UTS 目前由美国机械工程师协会程师协会//美国国家标准化组织（美国国家标准化组织（ASME/ANSI ASME/ANSI ASME/ANSI）管理控制。
）管理控制。
）管理控制。
一. 标准：ANSI B1.1美国统一螺纹标准1. 统一螺纹（UN ）：1948年11月18日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议，使三国的英制普通螺纹一致，这便是所谓的统一螺纹。
2. 统一螺纹的美国标准是ANSI B1.1，英国标准是BS 1580。
二. 统一螺纹牙型 1. 牙型角：60°2. 牙顶宽度：0.25P ；牙底宽度：0.125P ；牙底形状呈圆弧形。
三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列，即粗牙UNC 、细牙UNF 和特细牙UNEF 系列；不变螺距有8个系列，即4UN 、6UN 、8UN 、12UN 、16UN 、20UN 、28UN 和32UN 系列。
四. 统一螺纹的选择及应用1. UNC 粗牙螺纹系列 该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。
低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。
UNC 螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
2. UNF 细牙螺纹系列 该系列适用于不宜采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场合。
