1、目的确保菲林管制标准化，使生产使用的菲林品质得到保证，提升产量。
2、适用范围本规定适用于公司菲林制作、检验、使用和管理部门。
3、职责3.1工程部负责Gerber资料的制作、光绘资料的提供。
3.2品质部负责对制作好的菲林进行检查验收。
3.3生产部负责菲林领取，使用过程中的清洁保管及菲林使用次数的统计。
4、使用工具菲林底片、重氮片、曝光机、40X体视镜、手术刀、大剪刀、氨水、除尘胶滚、酒精、菲林水、菲林笔、无尘纸、菲林专用袋、温湿度计、100X目镜。
5、作业流程和作业内容5.1作业流程见附页5.2作业内容5.2.1工程部制作人员将处理好的菲林文件准确无误地发至外协厂商，需保证所发出的菲林必须在：白天6小时，夜班12小时内催收回厂，所有回厂的菲林均由工程部人员签收登记在《菲林外发登记表》。
5.2.2签收好的菲林需到物测室做二次元测量，根据实测底片数据与设计值做对比，判定底片涨缩比例是否在要求范围内(标准：±0.02mm),线宽线距是否符合要求，细手指大于128pin 时，必须测手指总宽度（工程提供标准），并记录于《菲林测量记录》。
5.2.3 PQC检验员对回厂黑片进行检查,再依据工程图逐项对底片进行检查,检查结果填写于《黑菲林检验记录表》上，有不符合项及时回馈至工程部；如有因光绘、显影或复片造成的不良,如线细、间距不足、线路模糊、大面积沙孔、黑线、刮花开路、图形移位等异常现象时,应及时反馈至工程人员,不合格的底片需通知工程设计部重新外发菲林,并记录于《菲林检验记录表》，重新外发菲林回厂合格后方可进入下一步骤。
5.2.4 由菲林管理员将黑菲林翻制成重氮片5.2.4.1将重氮片裁剪成与黑菲林相应大小的片。
5.2.4.2将曝光机电源打开并打开光源起动器，检查灯的能量，并设置曝光能量值。
5.2.4.3用无尘纸蘸少许菲林水将曝光机工作台面清洁干净。
5.2.4.4将剪好的重氮片药面与黑菲林药面相接触，打开抽真空开关，确认真空抽净后再进行曝光。

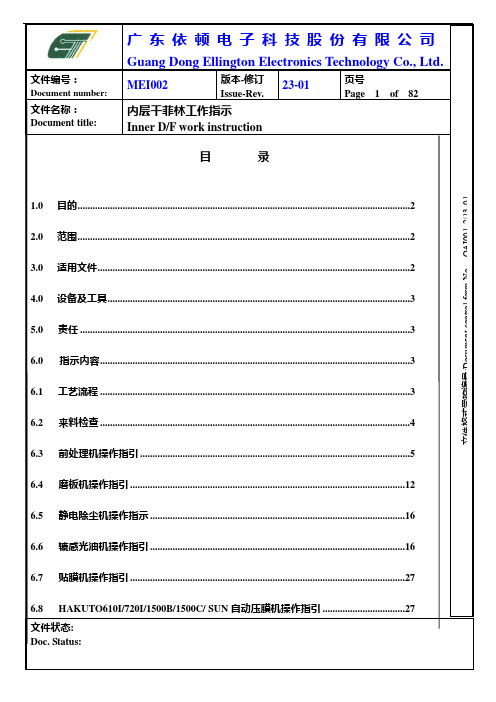

Document number:MEI002 Issue-Rev.23-01Page 1 of 78文件名称：Document title: 内层干菲林工作指示Inner D/F work instruction文件状态:文件格式受控编号:DocumentcontrolformNo.QAI1-2/13-1目录1.0目的 (2)2.0范围 (2)3.0 适用文件 (2)4.0 设备及工具 (2)5.0 责任 (2)6.0 指示内容 (3)6.1 工艺流程 (3)6.2来料检查 (3)6.3前处理机操作指引 (4)6.4磨板机操作指引 (11)6.5静电除尘机操作指示 (14)6.6辘感光油机操作指引 (15)6.7贴膜机操作指引 (26)6.8HAKUTO610I/720I/1500B/1500C/ SUN自动压膜机操作指引 (26)6.9曝光机操作指引 (28)6.10 菲林测微机操作指引 (44)6.11菲林光密度测试及要求 (45)6.12酸性蚀刻拉操作指引 (45)6.13各流程设备使用的物料及环境注意事项 (73)7.07S划线贴胶规范 (76)8.0 维修物料SE按频率备料、检查； (76)9.0 记录 (76)Document number:MEI002 Issue-Rev.23-01Page 2 of 78文件名称：Document title: 内层干菲林工作指示Inner D/F work instruction文件状态: 文件格式受控编号: D o c u m e n t c o n t r o l f o r m N o . Q A I 0 0 1 -2 / 1 3 -0 11.0 目的本文件目的是为内层干菲林工序建立标准操作指示。
2.0 范围本工作指示适用于内层干菲林工序。
3.0 适用文件下列文件的最新版本有效。
QAP05 品质/环境记录控制程序MEI041 化学药水控制及保养工作指示MEI010 外层干菲林工作指示MEI042 全厂取、放及搬运板工作指示MEI043 喷咀保养工作指示MEI030 流程及设备技术能力MEI031 流程及设备生产能力MEI034 千尺物料消耗一览表MEI046 首板制作工作指示MEI051 空化学品容器操作指引EIEI006 废水处理工作指示EIEI012 废液废渣处理指示EIEI015 废气处理工作指示PMCI005 废物及废料处理指示P&AI002 环境/工业安全指示P&AI004 非本厂回收废物处理工作指示4.0 设备及工具设备：化学处理机、辘感光油机、手动贴膜机、手动曝光机、全自动曝光机、全自动贴膜机自动清洁机、酸性蚀刻拉、DES蚀刻拉、磨板机。

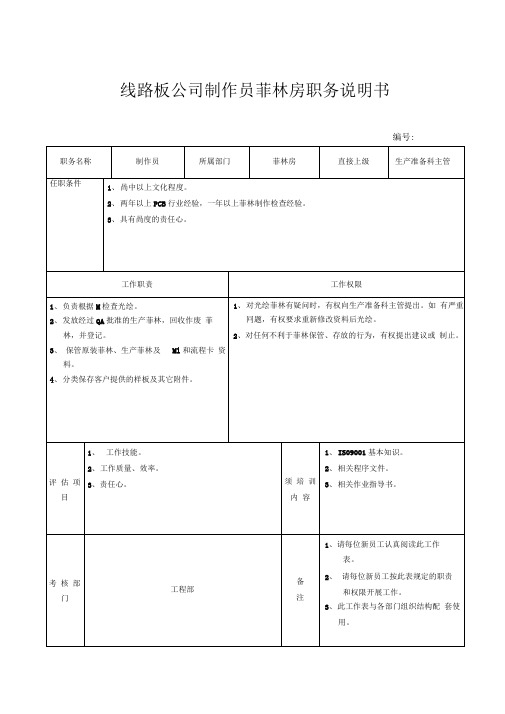

菲林制作师岗位职责菲林制作师是制版印刷企业中的关键职位，主要负责将印刷品的设计文件制作成印刷版，以便后续印刷加工。
以下是菲林制作师的职责：1. 了解印刷设备及印刷流程。
菲林制作师需要掌握印刷设备的类型、特点、使用方法及调试技巧，了解不同印刷流程中每个环节的作用、技术要求及注意事项。
2. 掌握图形软件的使用。
菲林制作师需要熟练掌握Photoshop、Illustrator等图形软件，能够对设计文件进行编辑、平移、缩放、变形、修补、色彩计算等操作，确保设计文件符合制版要求。
3. 制作菲林。
菲林制作师需要根据印刷品的要求，精确制作出符合要求的菲林。
制作菲林时需要按照设计文件的规格和要求，设置边框、标尺、标记点、媒体色等，保证菲林的准确性和精度。
4. 调试印刷品。
菲林制作师需要在制作菲林后，通过印刷调试来检验菲林的效果。
调试时需要根据印刷机的类型、墨水、压力、速度等因素，对菲林进行调整，以确保印刷出来的效果符合预期。
5. 检查工作质量。
在制作菲林过程中，菲林制作师需要对制作的菲林进行严格检查，确保菲林的质量和准确性。
同时，在印刷调试和印刷过程中，菲林制作师也需要对印刷品的质量进行认真检查，确保印品质量符合要求。
6. 维护设备和工作环境。
菲林制作师还需要保障制版设备和工作环境的清洁、有序和安全。
需要定期检查设备的运行状况，并及时进行维护和保养，避免因设备问题而影响制版进程的顺利进行。
综上所述，菲林制作师是制版印刷企业中至关重要的一员，需要有扎实的制版技术和严谨的工作态度，熟练掌握图形软件和印刷设备的使用方式和技巧，以确保印刷品的质量和效果。
《WI》作业文件封面1、目的本指示目的在于为线路干菲林手动贴膜机建立一个标准操作指示。
页次共7页/第3页序号项目操作内容图片备注1作业准备↓1.检查打开无尘室空调。
1.室内温度22±2℃；2开机↓1.请先打开气源开关；2.在电源插座上插上插头；3.打开机身下电源开关.e.下图是急停按钮f.下图是加压开关及压力调节器箭头向左做厚板g.下图是加压开关及压力调节器箭头向右做薄板h.下图是做薄板压力显示表a.下图是气阀b.下图是电源插座c.下图是贴膜机开关d.下图是启动、停止、输送开关，温控表、电源指示、超温指示1.贴膜辘预热显示需达到设定值方可生产；页次共7页/第4页3 安装干膜↓取下装保护膜的白色胶轮接着将干膜轮取下把干膜装上干膜轮然后稍紧两端的环扣，注意对好值；将装好的干膜轮放在轮架上，注意上下轮的方向勿装反。
（上轮顺时针，下轮逆时针）；调整干膜的位置，使之在轮架的中心，可通过下部对位尺读数可知，调整完后锁紧干膜，此时上下干膜若仍有差异，可调机身右端“干膜i.下图是安装干膜定位标尺；j.下图是干膜上下定位调节器1.干膜装好后必须首板确认OK后方可批量正常生产.2.压膜人员每块板检查压膜后有无气泡、皱折等不良，发现不良及时调整。
页次共7页/第5页中心调整钮”k.上图是干膜已安装好4 安装粘尘段↓把粘尘段放在安装位置上拧紧螺丝L.下图是安装好粘尘段粘尘纸更换1次/100PNL5 调节放板位置↓先把两边定位夹松开，板向任意一边的干膜边对边对准，大致确定位置后将板放下移动定位夹到板边对齐再拧紧螺丝，再把另一个定位夹夹紧板边拧紧螺丝。
m.下图是安装好定位架的定位夹试首板确认对位准确后6 放板↓把压轮下将，打开传送调节好速度，先转动把废干膜切掉，接着开始放板。
n.下图是箭头指向右边压轮下降页次共7页/第6页o..下图是速度调节器及显示表p.下图是放板7 接板待板从贴膜辘出来到适合切干膜的位置开始切板边前端干膜，板全部出来后到切膜位置把板后端干膜切掉q.下图是割膜及接板切膜一定要齐整，不行就及时更换刀片。
菲林管理程序为规范生产管理，提高产品质量，加强菲林管理流程，特制定以下管理程序：一、设计1、客服根据客户订单要求，第一时间把客户订单技术资料交给工程部设计人员。
设计人员接收后在原则上在四个小时日内完成产品设计；2、工程人员完成产品设计后根据客户工艺及技术要求，进行自审，确认后在《产品图纸及菲林设计确认单》设计人员一栏中签字然后交给工程部主管批准；3、工程部主管针对设计人员的设计图纸和菲林稿进行审核，确认无误后在《产品图纸及菲林设计确认单》批准栏中签字，同意外发；4、设计人员在获得主管批准的情况下当天内将菲林设计稿件外发菲林生产单位；5、设计人员对菲林进行编号建档。
二、出菲林1、当天菲林外发后设计人员负责对外发菲林生产周期进行跟进，原则上当天菲林（下午4：30分前）必须当天回厂；2、菲林回厂后设计人员第一时间对菲林进行确认，确认无误后在《外发菲林生产确认单》中签字，下发生产车间。
三、生产1、印刷车间主管接到工程部下发菲林后，根据生产订单工艺要求或封样对所下发菲林进行审核，确认无误后在《菲林生产确认单》相应栏签字，然后安排生产；2、印刷主管在确认时发现菲林有异常，在《菲林生产确认单》相应栏中写出异常原因，在相应栏中签字并将菲林第一时间退回工程部；3、工程部接到生产车间菲林退单后第一时间内迅速查找异常原因，制定纠正预防措施做出相应整改，经审核后重新下单外发菲林生产。
生产车间异常反馈后工程部必须在24小时内给予解决问题。
四、菲林建档1、生产完成后，印刷车间将菲林整理好连同生产确认单及生产实样一张交回工程部；2、工程部菲林管理人员对交回菲林进行检查，查看有无破损，异常及其他影响生产状态，确认菲林完好好，根据菲林编号存档放置；3、菲林编档根据客户为单位，生产日期为序码，生产序号为后缀做到菲林编码的唯一性；4、二次生产或因工作需要借用时，使用部门或个人严格履行登记手续。
不履行登记手续的一律不得借用；5、菲林外借时填写菲林《菲林使用登记记录》，责任人签字。
干菲林各岗位操作细则一、收板1、核对Lot Card上有无上工序QC Pass章,无QC PASS章拒收。
2、收板必须看清型号收板，防止混板。
3、核对Lot Card型号与板是否一致。
4、核对板数量与Lot Card数量是否一致，以及板面有无明显品质问题（如：断板、露纤维等）。
5、检查Lot Card上工艺流程有无走错。
6、如以上均无问题，签收Lot Card并做好收板记录。
7、报工时认真检查Lot Card与报工纸上填写的型号、数量、版本是否一致；每2小时报工一次。
8、将已收板搬到放板架上，要求不同工艺的板放在各自存放架，同型号的板要集中放置在一起。
9、根据Lot Card认真填写流程纸上型号、版本、数量等相关栏目，并将写好的流程纸放置在相应的板上。
二、磨板1.磨板时必须根据MEI要求控制各项工艺参数以及做磨痕、水膜测试（具体做法见MEI），磨痕及水膜测试OK后方可批量生产，并按要求认真填写记录表。
2.接触板必须戴手套。
3.双手执板检查板面有无铜粒、露纤维、胶渍等品质问题，并且应检查板的型号和Lot号有无混乱，如有以上问题须处理后磨板。
4.放板时板的尾孔必须一律朝左上方，板交错放置在磨板区内，板与板间隔一寸左右。
5.磨板放板桌上叠板高度不可超过70Pnls，桌面物品摆放整齐。
6.放板时要注意压膜处生产情况，如有捡板的情况要放慢磨板速度或暂停磨板，避免压膜处捡板过多影响品质。
7.认真填写流程纸及生产报表。
8.板搬运板时注意轻拿轻放，正常生产板板厚≥1。
0MM每次搬运不超20 PNL，板厚＜1。
0MM板每次搬运不超35 PNL。
注意避免板与板有相互搓擦。
搬板时先将要搬的一叠板与其它板分开然后取出，放板时垂直下落轻放或先放一角然后以此角为轴下落轻放。
9.所要磨的板Lot Card数量与板的数量必须一致，且Lot Card要提前15min送入压膜房。
10.注意维护机身及周围环境清洁，做到机身无污染、地上无杂物、无积水，并保持岗位保持环境清洁。
11、严格按MEI要求进行设备保养与维护。
三、压膜1、严格按MEI要求控制各项工艺参数，并认真做好相关记录。
2、压膜前检板员工戴手套和口罩,两手拿着板边认真检查板面的磨板情况以及有无胶渍、垃圾、铜粒、油渍、氧化、水渍、板材不良（易损坏热压辘）等问题，如有以上问题的板必须处理后返磨。
3、检查OK的板必须按尾孔方向一致的原则放板进压膜机。
4、压膜前检板员检板时须注意压膜机整板和进板情况，并注意调整板间距离，防止整板不到位以及叠板进压膜机的情况。
5、接板员工接板时应将板垂直拿起，严禁在机器上拖板，并认真检查有无起皱、气泡、垃圾、板边留铜大小是否合适等质量问题，不允许有质量问题的板流往下一生产流程。
6、检查OK的板必须按尾孔方向一致的原则放板插架.(注意:要检查插架时板边是否会造成定位露铜)7、板冷却后收板存放在待对位放板架上，要求不同工艺的板放在各自存放架上，同型号的板要集中放置在一起.8、认真填写流程纸并放置在相应板上，且Lot Card数量要与板的数量必须一致。
9、换干膜时，注意检查两卷干膜型号、尺寸是否一致，并注意调整干膜位置，使干膜能封住板边工艺孔（正片工艺板须注意）。
10、次换干膜时必须用酒精清洗热压辘；对所换下之干膜不能长时间垂直放在地上；长时间不用之干膜必须用黑胶袋包好放在干膜架上。
11、干膜存放必须遵循同型号同尺寸放置在一起，严禁混放，存放时标明存放时间与尺寸,且使用时必须遵循先领先用的原则；12、注意维护机身及周围环境清洁，做到机身无污染、地面无杂物和干膜碎，并保持岗位环境清洁。
13、严格按MEI要求进行设备保养与维护。
机器设备异常时及时停机，处理OK后才可继续生产。
四、曝光1.按MEI要求做曝光尺，测试并调整能量，并及时做好记录。
(注：记录上的各框能量参数值要和实际使用值一致)2.做好曝光机玻璃及MYLAR的清洁，每架曝光1次用粘尘胶辘清洁玻璃及MYLAR，每架曝光30分钟3.用清洁剂清洗玻璃及MYLAR一次。
4.曝光员工一律戴胶面手套操作。
5.放板到框中时要注意平放于玻璃盘上避免板角擦伤MYLAR及玻璃。
6.放板进曝光框架时注意板不可放到玻璃边上粘Mylar的双面胶上。
板与板的菲林不可有重叠。
7.曝光时智圣机须等抽真空稳定在690mm/Hg、ORC机在≥88Kpa及以上时才可进行擦气动作，擦气时擦气板倾斜450—750角均匀在整个板面赶气至少三个来回以上，不可有部分遗漏。
曝好光的板放在放板架已曝光处，注意放板整齐，防止板从架滑落。
8.使用物品（如粘尘辘、GP吸尘纸、曝光尺、菲林水、无尘布等）按区标示摆放整齐。
9.严格按MEI要求进行设备保养与维护。
(具体保养事项见MEI制作指示)10.板厚相差0.6MM的板不可在同一框架内同时进行曝光。
11.使用粘尘辘清洁MYLAR及曝光盘时必须在粘尘纸上进行清洁后使用.12.QDI、密集线路板必须在4#、5#、6#（优先安排）曝光机上生产，赶气至少六个来回以上。
五、搬运板1、及时将待对位的板运给对位员工，将对好位的板运到显影处。
2、搬运板时注意轻拿轻放，注意避免板与板有相互搓擦。
3．搬板时先将要搬的一叠板与其它板分开，然后取出搬到放板架或运板车上。
4、搬运板时要注意看清板的型号且Lot Card与板要同行。
相似的生产板、返洗板要特别注意混板。
5、运送待对位以及待显影的板时，须检查流程纸填写是否完整。
六、对板1、对板员工不可戴戒指、留长指甲，手表、手链不可露出衣袖外。
2、在巡检处领取菲林时须询问对板锡圈要求。
3、对板前，应先确认菲林型号、版本号是否与流程纸的型号、版本一致，如不一致须询问菲林巡检员工是否符合MI要求。
还要确认所拍的正片菲林（或者负片菲林）要与所拍的正片板（或者负片板）相对应。
4、检查周期是否有涂改，没有按相应周涂改的须退回菲林巡检，检查菲林是否配套，以及检查对板胶纸粘贴位置是否合适（正片菲林红胶纸不允许贴进菲林透光区，白胶纸不允许贴进单元图形内，且距离线路不可太近；负片菲林红胶纸不允许贴进单元透光区，白胶纸不允许贴进单元图形内线路上）。
5、在菲林的C/S面做对板代号和生产日期，在S/S面做曝光代号，做代号注意胶纸不允许贴进单元（做代号时先用单面胶贴在代号字符上，然后用笔涂去代号数字（笔水不能涂入透光区）再在其上贴一层。
6、拿待对位板时，先将板和其它板分开再取出。
放已曝光板时注意避免撞到前一块板板，防止板面擦花或擦伤造成甩干膜。
7、板在对位前须用清洁刷清洁板面要全面无遗漏，刷板方向朝对板台外。
8、对板员工每对一块板用粘尘辘清洁菲林一次，辘菲林时注意先将辘在粘尘纸上清洁后再用手按住菲林的左（右）下（上）角用粘尘辘辘菲林上（下）半部分，然后用手按住菲林的左（右）上（下）角用粘尘辘辘菲林下（上）半部分，辘菲林时注意菲林边不可遗漏，同理清洁菲林另一面；每半小时用菲林清洁剂清洗菲林一次，清洁时先将菲林水到在菲林上，然后用手拿无尘布适当用力擦洗菲林，洗完一面后同理清洗菲林的另一面。
9、对板时先对准长边左下角，再对右下角，如此顺时针转动板对位，并用十倍镜检查四角对位孔是否对位准确，确认后的板放在放板架待曝光处。
10、每个型号对好第一块板后要检查板与菲林的各孔位是否完全对应并确认拍板方向,防止批量性对反位。
需做首板的首板做好后注意提醒做首板人员做首板.11、注意检查尾孔和板边曝光后是否会产生干膜碎，如会产生干膜碎，要知会巡检人员用红胶纸封排孔或板边,贴胶纸及改代号注意胶纸不能进单元内；12、曝光后撕菲林时先将板斜靠在桌面上，一手托板一手撕下菲林放在桌边，然后将板换到另一手托住板，用先前托板的手将另一面菲林撕下并应防止板面保护膜撕起，如有保护膜撕起，应用手抹平; 撕下的菲林药膜面朝上放置，再将板放到运板车内，动作要轻柔，注意保护好菲林，防止菲林擦花和折伤; 13、待对位的板朝远离对板台的方向放置，已曝光的板朝靠近对板台的方向放置，，放板尾孔方向要求一致，板靠在车的位置须放置垫板。
14、1 Lot板对好后认真填写流程纸上相关栏目。
15、桌面及抽屉物品摆放整齐。
七、菲林巡检1、巡检员工不可戴戒指、留长指甲，手表、手链不可露出衣袖外。
2、旧菲林做板前先对照菲林结存表检查有无镀孔、周期、加工板的菲林层次、版本、锡圈要求等问题。
3、新菲林做板前必须核对MI ：检查有无镀孔、周期、加工板的菲林层次、版本、锡圈要求、工艺流程等问题及检查核对菲林结存表各相关栏目填写是否正确及完整。
4、检查菲林周期有无按MI要求涂改，并用十倍镜检查确认每个周期无针孔、残缺、错漏等问题。
5、检查菲林是否配套，然后检查菲林结存表上记录所测菲林光密度是否符合MEI要求，再用三倍镜检查菲林有无擦花、垃圾、红点、掉药膜等外观问题，检查时应特别注意菲林边上划箭头所指位置修理的地方是否有笔水渗透现象，如有以上问题送菲林组处理，菲林本身问题（如：红点、红线等）需对其它菲林是否是定位问题，并做菲林组漏波记录。
6、检查好后先用菲林水清洁菲林，然后更换胶纸，更换胶纸时注意正片菲林红胶纸不允许贴进菲林透光区，白胶纸不允许贴进单元图形内，且距离线路不可太近；负片菲林红胶纸不允许贴进单元透光区，白胶纸不允许贴进单元图形内线路上。
7、检查光台上工具摆放整齐，不可有残留胶纸碎屑，避免粘到菲林上形成定位。
8、生产中巡回检查对板员工正生产的菲林，用三倍镜检查菲林有无擦花、垃圾、菲林折伤等问题，也可用菲林以对反位的方法对相应显影后的板，然后检查有无露铜情况来确认菲林擦花、菲林上垃圾、红点等严重品质问题。
也可背光检查有无保护膜堆积、拆伤等问题。
9、巡检时如检到菲林有问题，必须根据《定位问题处理程序》进行跟进处理。
10、菲林对完板后，应根据每套菲林对板数量做好菲林结存记录，并核对菲林是否配套，然后和结存表一起放入菲林袋中及时送菲林组作对板后检查。
(注意确认菲林型号与结存表一至防止装错菲林)11、爱护菲林，待检、已检菲林分开整齐存放，标识清楚。
八、菲林制作1、菲林组员工不可戴戒指、留长指甲，手表、手链不可露出衣袖外，检查光台上使用的工具摆放整齐。
2、接收黑菲林先检查菲林的型号版本号是否正确、菲林是否配套、菲林药膜面是否为正字面以及菲林边字符是否完整。
3、每张菲林花10分钟初步检查外观是否有擦花问题。
4、做好黑菲林接收记录。
5、用百倍镜检查黑菲林线宽、线隙是否符合MI要求，并做相应记录。
6、用45倍镜或10倍镜分区检查菲林有无擦花、黑点、黑线、沙孔、修理不良、间隙过小等品质问题，如有按相关程序退QAE处理或自行修理，自行修理时要遵循《修菲林检查操作程序》，黑菲林检查确认OK后签QAE菲林发放记录。
7、检查OK的黑菲林才可用于复制黄菲林，复制前先按MEI要求做曝光尺调整曝光能量，然后用菲林水清洁曝光玻璃，再用粘尘辘清洁菲曝光玻璃和Mylar（清洁到用粘尘辘辘过后检查粘尘辘上洁净无尘埃或其它垃圾方可），清洁好后用眼睛对光斜视检查曝光玻璃上是否清洁干净，如有重复上叙动作。
