高压进线柜的送电操作规程

3：低压抽屉柜操作规程
Ⅱ 断电、检修操作 1.将所有出线回路抽屉手柄，逆时针方向旋转90°，出 线回路断开。 2.按动进线柜操作面板上“分闸按钮”，进行分闸操作。 （如有联络柜，先分闸联络柜） 3.插入摇进摇出操作手柄，将进线柜断路器操作到试验位 置。 4.使用验电设备，确定柜内无电后，再进入柜内检修维护。
4：低压固定柜操作规程
Ⅰ 送电操作 1．确认低压柜所有开关在分闸状态。 2.将低压进线柜框架断路器推进至工作位置，按下操作面板 上合闸按钮。 （如有联络柜，只能合闸一路进线，再合联络） 3.将低压出线柜隔离开关闭合，再按需要将低压出线分支开 关分别闭合。
4：低压固定柜操作规程
Ⅱ 断电、检修操作 1.观察出线柜仪表门电流表，确定出线开关下端负 载已经关闭，将低压出线柜出线分支开关全部断开， 再将隔离开关断开。 2.按下低压进线柜操作面板上分闸按钮，然后将框 架断路器摇出到试验位置。 （如有联络柜，先分闸 联络柜） 3.使用验电设备，确定柜内无电后，再进入柜内检 修维护。
2：高压环柜操作规程
Ⅱ 断电、检修操作 1.插入负荷开关操作手柄，将负荷开关操作到分闸 位置（带电动操作时，直接按下操作面板上，分闸 按钮）。 2.插入接地开关操作手柄，将接地开关操作到闭合 位置。（进线柜无接地开关）。 3.查看高压带电显示器，确认处于无电状态，才能 打开电磁锁，进行检修。 4.各功能柜断电顺序（出线柜→联络柜→隔离柜→ 进线柜→PT柜→计量柜）
1：KYN28柜操作规程
Ⅱ 断电、检修操作 1.按动操作面板上“分闸按钮”，进行分闸操作。 2.插入摇进摇出操作手柄，将断路器操作到试验位 置，将接地开关闭合（进线柜无接地开关）。 3.查看高压带电显示器，确认处于无电状态，才能 打开电磁锁，进行检修。 4.各功能柜断电顺序（出线柜→联络柜→隔离柜→ 进线柜→PT柜→计量柜）

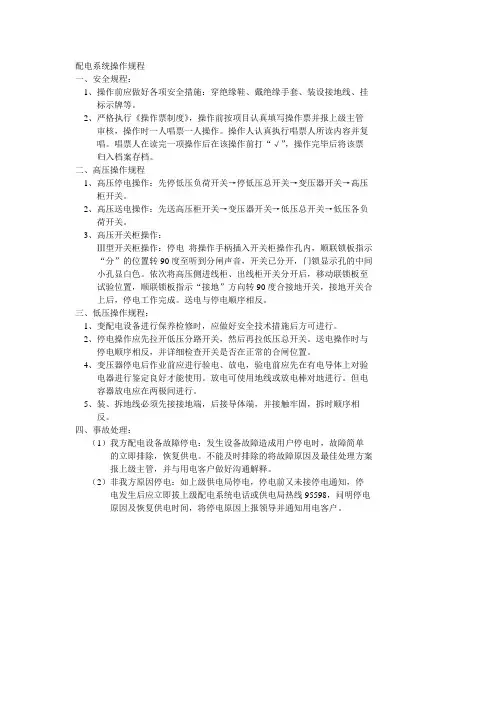

配电系统操作规程一、安全规程：1、操作前应做好各项安全措施：穿绝缘鞋、戴绝缘手套、装设接地线、挂标示牌等。

2、严格执行《操作票制度》，操作前按项目认真填写操作票并报上级主管审核，操作时一人唱票一人操作。

操作人认真执行唱票人所读内容并复唱。

唱票人在读完一项操作后在该操作前打“√”，操作完毕后将该票归入档案存档。

二、高压操作规程1、高压停电操作：先停低压负荷开关→停低压总开关→变压器开关→高压柜开关。

2、高压送电操作：先送高压柜开关→变压器开关→低压总开关→低压各负荷开关。

3、高压开关柜操作：Ⅲ型开关柜操作：停电将操作手柄插入开关柜操作孔内，顺联锁板指示“分”的位置转90度至听到分闸声音，开关已分开，门锁显示孔的中间小孔显白色。

依次将高压侧进线柜、出线柜开关分开后，移动联锁板至试验位置，顺联锁板指示“接地”方向转90度合接地开关，接地开关合上后，停电工作完成。

送电与停电顺序相反。

三、低压操作规程：1、变配电设备进行保养检修时，应做好安全技术措施后方可进行。

2、停电操作应先拉开低压分路开关，然后再拉低压总开关。

送电操作时与停电顺序相反，并详细检查开关是否在正常的合闸位置。

4、变压器停电后作业前应进行验电、放电，验电前应先在有电导体上对验电器进行鉴定良好才能使用。

放电可使用地线或放电棒对地进行。

但电容器放电应在两极间进行。

5、装、拆地线必须先接接地端，后接导体端，并接触牢固，拆时顺序相反。

四、事故处理：（1）我方配电设备故障停电：发生设备故障造成用户停电时，故障简单的立即排除，恢复供电。

不能及时排除的将故障原因及最佳处理方案报上级主管，并与用电客户做好沟通解释。

（2）非我方原因停电：如上级供电局停电，停电前又未接停电通知，停电发生后应立即拔上级配电系统电话或供电局热线95598，问明停电原因及恢复供电时间，将停电原因上报领导并通知用电客户。

高压柜操作规程关键信息项：1、操作前的准备工作2、操作流程及步骤3、安全注意事项4、紧急情况处理措施11 操作前的准备工作111 操作人员必须经过专业培训，熟悉高压柜的性能、结构和操作方法，并取得相应的操作资格证书。

112 操作前，操作人员应穿戴好符合规定的绝缘防护用品，如绝缘手套、绝缘鞋、绝缘帽等。

113 检查高压柜的外观，确保柜体无变形、柜门关闭紧密、门锁完好。

114 检查高压柜内的仪表、指示灯、断路器等设备是否正常，有无异常声响、异味和放电现象。

115 检查高压柜的接地装置是否良好，接地电阻是否符合要求。

12 操作流程及步骤121 送电操作1211 确认高压柜进线电源正常，电压、频率等参数符合要求。

1212 将高压柜的接地刀闸拉开，并确保其处于分闸位置。

1213 操作断路器手柄，将断路器从试验位置推至工作位置。

1214 合上断路器，观察仪表和指示灯，确认送电正常。

122 停电操作1221 断开断路器，观察仪表和指示灯，确认停电正常。

1222 将断路器从工作位置拉至试验位置。

1223 合上接地刀闸，确保其处于合闸位置。

13 安全注意事项131 严禁带负荷拉合隔离开关，操作断路器时应动作迅速、果断。

132 操作过程中，应严格遵守操作规程，严禁随意解锁操作。

133 操作人员在操作时，应与高压柜保持足够的安全距离，防止触电事故的发生。

134 严禁在高压柜附近进行与操作无关的活动，如堆放杂物、搭建临时设施等。

135 当高压柜发生故障或异常情况时，应立即停止操作，并采取相应的措施进行处理。

14 紧急情况处理措施141 当发生触电事故时，应立即切断电源，并对触电人员进行急救。

142 当高压柜发生火灾时，应立即使用灭火器材进行灭火，并及时报告上级部门。

143 当高压柜出现短路、跳闸等故障时，应迅速查明原因，并进行处理。

在故障未排除前，严禁强行送电。

以上高压柜操作规程，操作人员必须严格遵守，确保操作安全、准确、可靠。

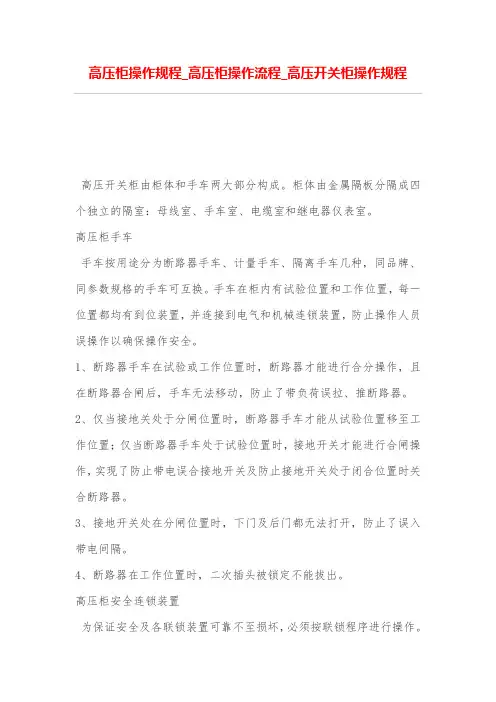

高压柜操作规程_高压柜操作流程_高压开关柜操作规程高压开关柜由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室。

高压柜手车手车按用途分为断路器手车、计量手车、隔离手车几种，同品牌、同参数规格的手车可互换。

手车在柜内有试验位置和工作位置，每一位置都均有到位装置，并连接到电气和机械连锁装置，防止操作人员误操作以确保操作安全。

1、断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

2、仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置；仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

3、接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

4、断路器在工作位置时，二次插头被锁定不能拔出。

高压柜安全连锁装置为保证安全及各联锁装置可靠不至损坏，必须按联锁程序进行操作。

高压开关柜有安全可靠的连锁装置，其作用为：1、防止误操作断路器。

2、防止带负荷拉合隔离开关，即防止带负荷推拉小车。

3、防止带电挂接地线，即防止带电合接地开关。

4、防止带接地线送电，即防止接地开关处于接地位置时送电。

5、防止误入带电间隔。

进线柜送电操作程序1、关闭所有柜门及后封板,并锁好（接地开关处于合位时方可关出线柜下门）。

2、推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位（推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后,放开推拉把手,把手应自动复位），手动插上航空插，关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路）。
