国际、国内管法兰标准简介

实用知识文档国内外常用法兰互换标准 【编号】ZSWD2023A0034世界3种主要法兰压力等级区别(我国国标已收编德标与美标，具体参考压力等级）我国法兰标准变化过程我国的法兰标准大体可分为管法兰标准和压力容器法兰标准两种。

常用管法兰标准有国家标准（GB)、化工行业标、机械行业标准（JB)、石化行业标准（SH)以及船用法兰标准。

而这些标准自成体系，有的为温度压力型，其密封面尺寸和接管尺寸，也有的标准之间能够互换，有的标准之间相互之间互换性差，有些甚至完全不能配套使用。

一、强制性标准在20世纪90年代中期以前，国家标准和行业标准大多没有区分强制性标准和推荐性标准。

后来根据标准化法规定，开始区分强制性标准和推荐性标准。

强制性标准是在一定范围内通过法律、行政法规等强制性手段加以实施的标准。

具有法律属性。

强制性标准一经颁布，必须贯彻执行。

否则对造成恶劣后果和重大损失的单位和个人，要承担法律责任，并受到经济制裁。

强制性标准是指保障人体健康、人身财产安全的标准和法律、行政法规规定强制执行的标准。

强制性标准可分为全文强制和条文强制两种形式：标准的全部技术内容需要强制时，为全文强制形式；标准中部分技术内容需要强制时，为条文强制形式。

二、推荐性标准推荐性标准是指生产、使用等方面，通过经济手段或市场调节，自愿采用的标准，推荐性标准一经接受并采用，或供需双方同意纳人经济合同中，就成为各方必须共同遵守的技术依据，具有法规约束性。

我国现行国标及行业法兰标准绝大部分属于推荐性标准。

我国现行主要有4种法兰标准体系。

三、现有国家法兰标准法兰标准实际上是指管法兰标准，更具体一点，是指钢制管法兰标准。

钢制管法兰国家标准，自1989年版实施以后，曾于2000年修订过一次，形成了GB/T 9112到9124—2000钢制管法兰系列标准。

随者技术的不断发展和闰外标准的修订，我国也对2000年版标准进行了修改与完善，于2010年发布现行钢制管法兰系列标准GB/T 9112到9124—2010，并于2011年10月起实施。

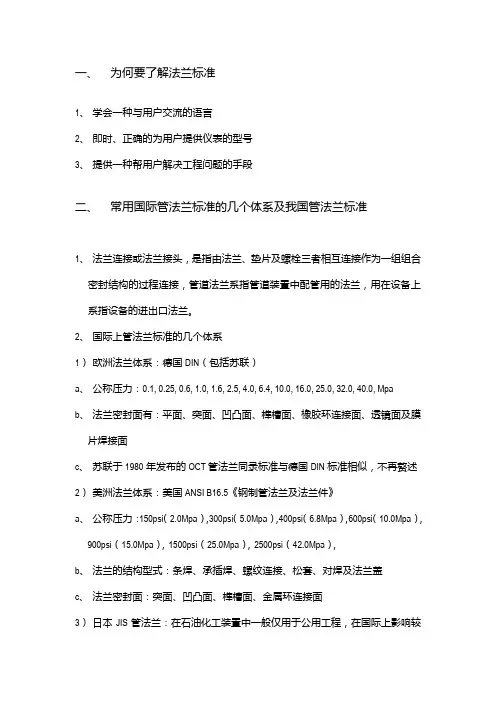

一、为何要了解法兰标准1、学会一种与用户交流的语言2、即时、正确的为用户提供仪表的型号3、提供一种帮用户解决工程问题的手段二、常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的过程连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab、法兰密封面有：平面、突面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面c、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再赘述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），b、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖c、法兰密封面：突面、凹凸面、榫槽面、金属环连接面3）日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

一、 常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab、公算通径：15~600mmc、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再追述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），b、公算通径：6~4000mmc、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3）日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

国内及国际管法兰标准介绍
管法兰是用于管道连接的重要部件，其标准的制定对于确保管道系统的安全、可靠运行至关重要。

以下是国内及国际上常见的管法兰标准介绍：
国内标准：
1. GB/T 9112-2010：国家标准，规定了钢制管法兰的类型、尺寸、公差、材料、压力-温度额定值等要求。

2. HG/T 20592-2009：化工行业标准，适用于化工、石油化工等领域的钢制管法兰。

3. JB/T 81-1994：机械行业标准，适用于压力容器、换热器等设备的钢制管法兰。

国际标准：
1. ASME B16.5：美国机械工程师协会标准，涵盖了钢制管法兰的尺寸、公差、压力等级等要求。

2. EN 1092-1：欧洲标准，规定了钢制管法兰的类型、尺寸、公差、材料等要求。

3. DIN EN 1092-1：德国标准，与欧洲标准 EN 1092-1 基本一致。

这些标准在尺寸、压力等级、材料、密封面形式等方面可能存在
差异，因此在选择管法兰时，需要根据具体的工程要求和使用环境来确定适合的标准。

同时，不同国家和地区可能对管法兰的标准有不同的要求，因此在国际项目中，需要注意标准的一致性和兼容性。
