第7章回复和再结晶金属发生冷塑性变形后，其组织和性能发生了变化，为了使冷变形金属恢复到冷变形前的状态，需要将其进行加热退火。
为什么将冷变形金属加热到适当的温度能使其恢复到冷变形前的状态呢？因为冷变形金属中储存了部分机械能，使能量升高，处于热力学不稳定的亚稳状态，它有自发向热力学更稳定的低能状态转变的趋势。
然而，在这两种状态之间有一个能量升高的中间状态，成为自发转变的障碍，称势垒。
如果升高温度，金属中的原子获得足够的能量（激活能），就可越过势垒，转变成低能状态。
研究冷变形金属在加热过程中的变化有两种方法。
1）以一定的速度连续加热时发生的变化；2）快速加热到某一温度，在保温过程中发生的变化。
通常采用。

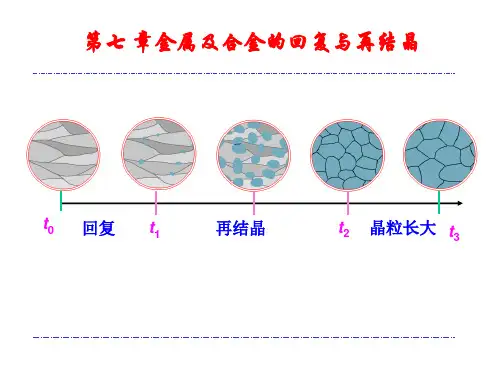

P195图1为将冷变形金属快速加热到0.5T m附近保温时，金相组织随保温时间的变化示意图。
可以将保温过程分三个阶段：1）在光学显微组织发生改变前，称回复阶段；2）等轴晶粒开始产生到变形晶粒刚消失之间，称再结晶阶段；3）晶粒长大阶段。
7-1 回复一、回复的定义冷变形金属加热时，在光学显微组织发生改变前所产生的某些亚结构和性能的变化称回复。
二、回复对性能的影响内应力降低，电阻降低，硬度和强度下降不多（基本不变）。
三、回复的机制回复的机制根据温度的不同有三种：（一）低温回复机制冷变形金属在较低温度范围就开始回复，主要表现为电阻下降，但机械性能无变化。
由此认为低温回复的机制是：过量点缺陷减少或消失。
（二）中温回复机制温度范围比低温回复稍高。
中温回复的机制是：位错发生滑移，导致位错的重新组合，及异号位错相遇抵消。
发生中温回复时，在电镜组织中，位错组态有变化；但位错密度的下降不明显。
若两个异号位错不在同一滑移面上，在相遇抵消前，要通过攀移或交滑移，这需要更大的激活能，只能在较高的温度才能发生。
（三）高温回复机制发生高温回复时，电镜组织的特征是亚晶粒呈等轴状，即无变形的亚晶粒。
于是，提出了高温回复的多边化机制（P197图5）。
