电路中的负反馈和正反馈的作用电路中的反馈机制对于电子系统的稳定性和性能起到重要的作用。
其中，负反馈和正反馈是两种常见的反馈方式，它们分别具有不同的作用和特点。
一、负反馈的作用负反馈是指将电路输出的一部分信号作为反馈信号，与输入信号进行比较后形成差值，再经过校正后反馈给输入端，从而调节电路输入输出之间的关系。
负反馈的主要作用包括以下几个方面：1. 改善电路的稳定性：负反馈可以使电路具有较高的稳定性。
当输入信号发生变化时，负反馈可以通过反馈路径将一部分改变的信号返回输入端，从而减小输入与输出之间的差异，保持电路的稳定性。
2. 扩大电路的带宽：负反馈可以通过抑制电路的输出信号波动，降低电路的非线性畸变，从而扩大电路的带宽。
在放大电路中，负反馈可以提高放大器的线性度和频率响应，并减小失真。
3. 提高电路的增益稳定性：负反馈通过控制电路的增益，使其在不同工作状态下具有相对稳定的放大倍数。
这样可以使电路在面对不同负载和输入信号时能够保持较为稳定的增益。
二、正反馈的作用正反馈是指将电路输出的一部分信号作为反馈信号，与输入信号相加后输出，从而增加输入信号的幅度。
正反馈的主要作用包括以下几个方面：1. 增加电路的增益：正反馈可以使电路的增益不受限制地增加。
通过将输出信号一部分反馈到输入端，并与输入信号相加，使得输出信号不断放大，实现正反馈的增益效应。
2. 产生自激振荡：正反馈在某些电路中可以引起自激振荡。
当反馈信号经过放大后再次回到输入端，经过多次放大后，电路会出现自激振荡的现象。
这在一些振荡电路和发生器电路中得到应用。
3. 产生非线性特性：正反馈可以引起电路的非线性特性。
当输入信号经过正反馈后，输出信号与输入信号的关系不再是线性的，而呈现出非线性的特点。
这在一些特定的电路设计中能够实现特定的功能。
综上所述，电路中的负反馈和正反馈在调节电路性能和功能发挥上起到了重要的作用。
负反馈通过稳定性、线性度和频率响应等方面的优化，提高了电路的性能；而正反馈则可以增强电路的增益、引起自激振荡、产生非线性特性等，为一些特殊应用提供了解决方案。
负反馈电路是一种控制信号对系统输出进行调节的技术，能够改善系统的稳定性、线性性、带宽和噪声等性能指标。
其中常用的四种负反馈电路包括电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。
它们各自的特点如下：
1.电压串联反馈：在放大器的输出端接入一个反馈电阻，将其串联到放大器的输入端。
当输出信号增大时，反馈信号将使输入信号减小，从而降低放大器的增益。
这种负
反馈电路具有增益稳定性好、线性度高、输出阻抗低等特点。
2.电流串联反馈：在放大器的输出端接入一个电流采样电阻，将其串联到放大器的输
入端。
当输出信号增大时，反馈信号将使输入信号减小，从而降低放大器的增益。
与电压串联反馈电路相比，电流串联反馈电路的线性度更高，但频率响应差。
3.电压并联反馈：在放大器的输入端接入一个反馈电阻，将其并联到放大器的输出端。
当输出信号增大时，反馈信号将使输入信号增大，从而降低放大器的增益。
这种负
反馈电路具有输入阻抗高、噪声降低等特点，但容易产生振荡。
4.电流并联反馈：在放大器的输入端接入一个电流采样电阻，将其并联到放大器的输
出端。
当输出信号增大时，反馈信号将使输入信号增大，从而降低放大器的增益。
与电压并联反馈电路相比，电流并联反馈电路具有更高的带宽和更低的噪声，但稳
定性较差。
负反馈放大电路实验原理
负反馈放大电路是一种常用的电路配置，它可以稳定放大电路的增益，并提高电路的线性度、稳定性和带宽。
其基本原理是通过将一部分输出信号反馈到输入端，与输入信号进行比较，从而减小整个电路的总增益。
负反馈放大电路通常由一个差分放大器、反馈网络和一个输出级组成。
差分放大器将输入信号以不同的极性放大，并将放大的信号送至输出级。
反馈网络通过将输出信号的一部分反馈至输入端，与输入信号进行比较，调节输入信号的增益。
通过负反馈的作用，可以实现以下几个效果：
1. 改善电路的线性度：负反馈可以减小差分放大器的非线性畸变，使输出信号更加接近输入信号的线性特性。
2. 提高电路的稳定性：负反馈可以减小电路的增益对温度、供电电压和负载变化的敏感度，提高电路的稳定性。
3. 增大电路的带宽：负反馈可以通过减小增益来增大电路的带宽，使电路可以放大更高频率的信号。
在负反馈放大电路中，反馈网络通常采用电阻、电容、电感等元件组成。
具体的反馈方式可以分为串联反馈和并联反馈两种类型。
串联反馈将输出信号与输入信号串联在一起，通过调节串联反馈网络的参数，可以实现对增益的调节；而并联反馈将输出信号与输入信号并联在一起，通过调节并联反馈网络的参
数，可以实现对输入阻抗和输出阻抗的调节。
总的来说，负反馈放大电路通过将一部分输出信号反馈至输入端，可以提高电路的线性度、稳定性和带宽，是一种常用的电路配置。
不同的反馈方式和反馈网络参数可以实现不同的功能和调节效果。
什么是电路的负反馈电路的负反馈是指将电路输出的一部分反馈到输入端，通过改变输入信号，从而实现对电路性能的控制和调节的一种技术手段。
在电子电路中，负反馈是一种重要的控制手段，广泛应用于各种电路和系统中。
本文将从电路负反馈的定义、原理、优缺点以及在实际应用中的具体例子等方面进行论述。
1. 定义电路的负反馈即将部分输出信号与输入信号进行比较，然后将比较结果通过反馈回路返回到输入端，对输入信号进行修正和控制，使得电路的性能特征得到改善。
2. 原理在负反馈电路中，通过将一部分输出信号引入到输入端，将其与输入信号进行比较，然后通过修正电路中的元件参数或电路结构，实现对电路性能的控制。
负反馈的作用在于减小了电路的增益，降低了电路的非线性失真，提高了系统的稳定性和可靠性。
3. 优点（1）增强了系统的稳定性：负反馈通过减小电路的增益，抑制了电路的非线性失真，弱化了干扰和噪声的影响，提高了系统的稳定性和抗干扰能力。
（2）改善了频率响应特性：负反馈可以通过修正电路的频率特性，改善电路的频率响应特性，使得信号在不同频率下都能得到较好的放大和传输。
（3）降低了输出阻抗：负反馈可以降低电路的输出阻抗，提高了负载能力和输出功率。
（4）提高了系统的动态性能：负反馈可以通过改变电路的响应速度，提高系统的动态性能和响应时间。
4. 缺点虽然负反馈在电子电路中有着广泛的应用，但也存在一些缺点：（1）引入了额外的成本和复杂度：负反馈电路需要引入额外的分压器、放大器等元件，增加了电路的成本和复杂度。
（2）增加了功耗：负反馈电路通常需要额外的功率放大器，增加了电路的功耗。
（3）可能引入新的问题：负反馈过程中，由于误差放大，可能引入新的问题，如相移、噪声等。
5. 实际应用负反馈广泛应用于各种电子电路和系统中，如放大电路、滤波电路、功率放大器、运算放大器等。
以运算放大器为例，负反馈可以实现对电压放大倍数、输入电阻和输出电阻等参数的调节和控制，使得运算放大器具备了理想的放大特性和运算特性。
反馈电路的四种反馈类型
1. 负反馈（Negative Feedback）：一种反馈技术，用于抑制振荡器中的反馈信号并降低系统的增益。
系统的反馈输入在被操作电压的输出之前先经过反相处理，避免把信号返回输入而形成正反馈。
负反馈能够抑制信号振荡和噪声，通常用于带有多种功能的电路中，以精确控制系统参数和保持系统性能稳定。
2. 正反馈（Positive Feedback）：一种反馈技术，用于将反馈信号强行纳入操作电压输出，最终产生放大的信号。
正反馈可以提高系统的增益，产生新的信号，并有助于设计多种有效的外部和内部电路。
但是具有振荡及噪声的潜力，因此会要求精确的控制和稳定的运行条件。
3. 状态反馈（State Feedback）：一种改进的负反馈技术，将多路负反馈电路连接到单路正反馈电路，从而有效利用正反馈电路以改善系统的响应特性。
其中，多路负反馈电路负责降低增益，而正反馈电路可以加强状态控制部分，从而达到降低振荡的目的。
4. 时间反馈（Time-delay Feedback）：又称为传递函数反馈，是一种用于改善振荡系统平衡性的技术，将原来的负反馈电路替换为时间反馈电路。
其中，反馈输出信号经过时间上的延迟，从而缓解振荡器中产生的脉冲响应，达到优化系统响应特性和稳定性的目的。

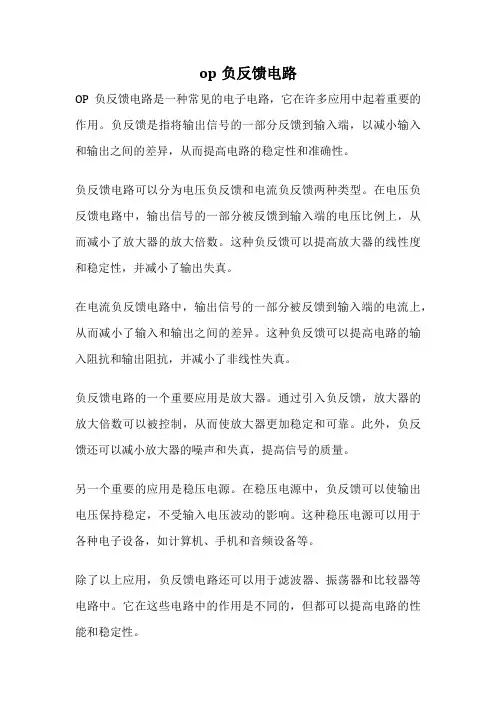

op负反馈电路
OP负反馈电路是一种常见的电子电路，它在许多应用中起着重要的作用。
负反馈是指将输出信号的一部分反馈到输入端，以减小输入和输出之间的差异，从而提高电路的稳定性和准确性。
负反馈电路可以分为电压负反馈和电流负反馈两种类型。
在电压负反馈电路中，输出信号的一部分被反馈到输入端的电压比例上，从而减小了放大器的放大倍数。
这种负反馈可以提高放大器的线性度和稳定性，并减小了输出失真。
在电流负反馈电路中，输出信号的一部分被反馈到输入端的电流上，从而减小了输入和输出之间的差异。
这种负反馈可以提高电路的输入阻抗和输出阻抗，并减小了非线性失真。
负反馈电路的一个重要应用是放大器。
通过引入负反馈，放大器的放大倍数可以被控制，从而使放大器更加稳定和可靠。
此外，负反馈还可以减小放大器的噪声和失真，提高信号的质量。
另一个重要的应用是稳压电源。
在稳压电源中，负反馈可以使输出电压保持稳定，不受输入电压波动的影响。
这种稳压电源可以用于各种电子设备，如计算机、手机和音频设备等。
除了以上应用，负反馈电路还可以用于滤波器、振荡器和比较器等电路中。
它在这些电路中的作用是不同的，但都可以提高电路的性能和稳定性。
OP负反馈电路是一种重要的电子电路，在各种应用中起着重要的作用。
通过引入负反馈，电路的性能可以得到改善，从而提高了系统的稳定性和准确性。
无论是在放大器、稳压电源还是其他电路中，负反馈都是一种常用且有效的技术。

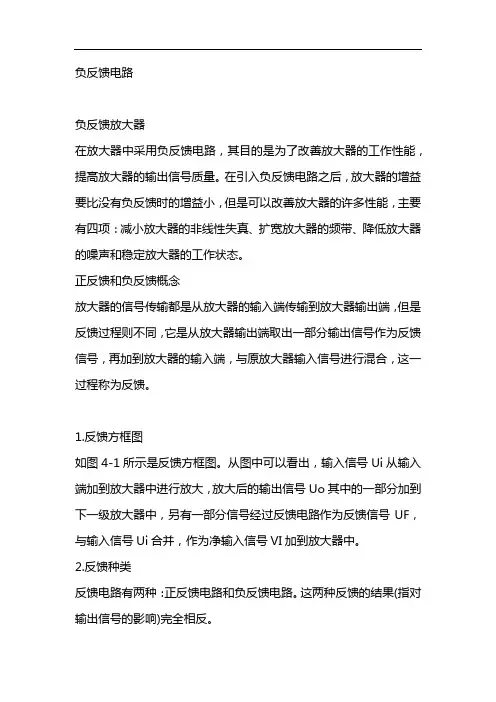

负反馈电路
负反馈放大器
在放大器中采用负反馈电路，其目的是为了改善放大器的工作性能，提高放大器的输出信号质量。
在引入负反馈电路之后，放大器的增益要比没有负反馈时的增益小，但是可以改善放大器的许多性能，主要有四项：减小放大器的非线性失真、扩宽放大器的频带、降低放大器的噪声和稳定放大器的工作状态。
正反馈和负反馈概念
放大器的信号传输都是从放大器的输入端传输到放大器输出端，但是反馈过程则不同，它是从放大器输出端取出一部分输出信号作为反馈信号，再加到放大器的输入端，与原放大器输入信号进行混合，这一过程称为反馈。
1.反馈方框图
如图4-1所示是反馈方框图。
从图中可以看出，输入信号Ui从输入端加到放大器中进行放大，放大后的输出信号Uo其中的一部分加到下一级放大器中，另有一部分信号经过反馈电路作为反馈信号UF，与输入信号Ui合并，作为净输入信号VI加到放大器中。
2.反馈种类
反馈电路有两种：正反馈电路和负反馈电路。
这两种反馈的结果(指对输出信号的影响)完全相反。
3.正反馈概念
正反馈可以举一个例子来说明，吃某种食品，由于它很可可，所以在吃了之后更想吃，这是正反过程。
如图4-2所示正反馈方框图，当反馈信号UF与输入信号Ui是同相位时，•这两个信号混合后是相加的关系，所以净输入放大器的信号UI•比输入信号Ui更大，而放大器的放大倍数没有变化，这样放大器的输出信号Uo比不加入反馈电路时的大，这种反馈称为正反馈。
负反馈电路的作用：
负反馈电路是一种常用的电路技术，其作用是稳定和改善放大器的性能。
具体而言，负反馈电路可以实现以下几个方面的功能：
1. 提高放大器的稳定性：负反馈电路将放大器的输出信号与输入信号进行比较，
并对差异进行修正。
这样可以减少放大器的非线性失真、漂移和噪声等问题，从而提高放大器的稳定性。
2. 扩大放大器的带宽：负反馈电路可以通过减小放大器的增益来扩大放大器的
带宽。
这是因为放大器的增益与带宽之间存在一种权衡关系，通过适当选择反馈电路的参数，可以在放大器的增益和带宽之间取得平衡。
3. 提高放大器的线性度：负反馈电路可以减小放大器的非线性失真。
通过将一
部分输出信号反馈到输入端，可以校正放大器的非线性特性，使得输出信号更加接近输入信号，从而提高放大器的线性度。
4. 降低输出阻抗：负反馈电路可以降低放大器的输出阻抗，使得放大器能够更
好地适配负载。
通过将一部分输出信号反馈到输入端，可以有效地降低输出阻抗，提高放大器的输出能力。
总的来说，负反馈电路的作用是通过将一部分输出信号反馈到输入端，对放大器的性能进行修正和优化，从而达到稳定、线性、宽带和适配负载等目的。

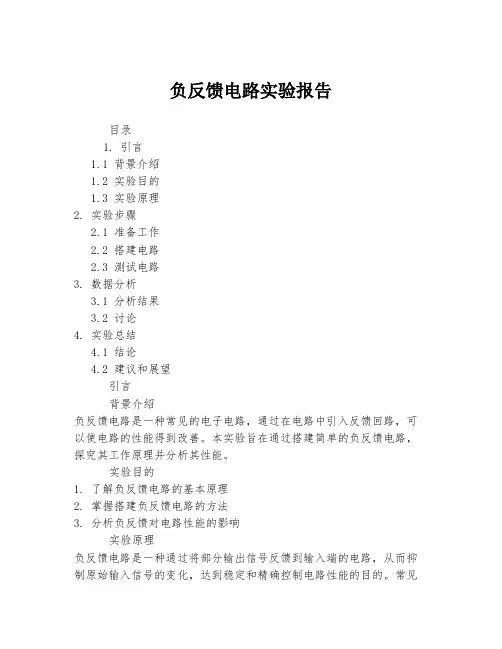

负反馈电路实验报告目录1. 引言1.1 背景介绍1.2 实验目的1.3 实验原理2. 实验步骤2.1 准备工作2.2 搭建电路2.3 测试电路3. 数据分析3.1 分析结果3.2 讨论4. 实验总结4.1 结论4.2 建议和展望引言背景介绍负反馈电路是一种常见的电子电路，通过在电路中引入反馈回路，可以使电路的性能得到改善。
本实验旨在通过搭建简单的负反馈电路，探究其工作原理并分析其性能。
实验目的1. 了解负反馈电路的基本原理2. 掌握搭建负反馈电路的方法3. 分析负反馈对电路性能的影响实验原理负反馈电路是一种通过将部分输出信号反馈到输入端的电路，从而抑制原始输入信号的变化，达到稳定和精确控制电路性能的目的。
常见的负反馈电路有电压跟随器、运放反馈电路等。
实验步骤准备工作1. 准备所需的电子元件和工具2. 确保实验台面整洁和安全搭建电路1. 按照实验指导书的指导，搭建负反馈电路的基本结构2. 确保连接正确，电路无短路和断路测试电路1. 使用示波器等仪器检测电路的输入输出波形2. 记录数据并观察波形变化数据分析分析结果根据实验数据和波形图，分析负反馈对电路增益、稳定性等性能指标的影响。
讨论探讨负反馈电路在实际应用中的意义和优缺点，并比较不同类型负反馈电路的特点。
实验总结结论通过本实验，我们深入了解了负反馈电路的工作原理和性能特点，掌握了搭建和测试负反馈电路的方法。
建议和展望在今后的学习和实践中，可以进一步探讨负反馈电路的应用领域，加深对其原理和特性的理解，拓展相关知识面。
负反馈电路连接在放大器的输出端和输入端之间。
根据负反馈放大器的输入端和输出端的不同组合形式，负反馈放大器具有以下四个电路：（1）电压并联负反馈放大电路。
（2）电压串联负反馈放大电路。
（3）电流并联负反馈放大电路。
（4）电流串联负反馈放大电路。
负反馈电路分析方法负反馈电路是初学者难以学习的电路之一。
如果掌握了基本的电路分析方法和负反馈电路的四种典型工作原理，则将更容易学习。
1.瞬时信号极性分析方法负反馈电路的工作原理有一种具体的分析方法，即采用信号电压的瞬时极性分析方法。
图4-4显示了负反馈电路，以该电路分析方法为例。
2.电路分析说明在使用瞬时信号极性分析方法分析负反馈电路时，应注意以下几点。
3.负反馈信号类型的分析和解释当分析负反馈电路时，有必要分析参与负反馈的信号的类型，例如直流信号或交流信号，交流信号的低频信号或高频信号或特定频率的信号。
在分析参与负反馈的信号类型时，我们主要研究负反馈电路的特性和整个负反馈环路。
这些环路特性主要在以下情况下确定负反馈的类型。
四个典型的负反馈放大器典型的负反馈放大器有四个，其他负反馈放大器的电路也会有一些变化，但是从本质上来说，它们与这四个典型电路是分不开的，因此，我们必须掌握这四个负反馈放大器的工作原理。
电压并联负反馈放大器，它是第一级共发射极放大器，它还构成电压并联负反馈放大器。
在该电路中，VT1是放大器，R1是集电极基极负反馈偏置电阻，R2是集电极负载电阻，Ui是输入信号，UO是输出信号。
由于这是第一级共发射极放大器，VT1电子管集电极的输出信号电压的相位与基极上的输入信号电压的相位相反。
1.负反馈元素确定方法根据判断方法，即放大器的输出端和输入端之间连接的分量可能是负反馈分量，从电路中可以看出，VT1管的基极之间连接了两个分量R1和C2。
输入端和VT1管的集电极位于输出端，因此这两个组件可能形成负反馈电路。
放大器的输入端和输出端之间未连接其他组件，因此不可能形成负反馈电路。
什么是电路的负反馈在电子电路中的应用电路的负反馈是一种重要的电子电路设计技术，通过将一个电路的输出返回到输入端，以减小电路的非线性失真、增加稳定性和精度，并改善功率放大器的线性范围。
负反馈可以在各种电子应用中使用，包括放大器、滤波器和振荡器等。
首先，让我们来了解一下负反馈的基本原理。
负反馈是通过将电路的输出信号返回到输入端形成一个反馈环路来实现的。
反馈信号会与输入信号相混合，并进行比较。
然后，通过控制信号的相位和幅度来调整输出信号的特性，以达到预期的目标。
这种反馈作用可以降低系统的增益、改善频率响应和减小非线性失真。
负反馈具有许多优势。
首先，它可以提高放大器的稳定性。
因为反馈信号通过控制系统增益，即使在输入信号发生变化或环境条件发生变化的情况下，系统的输出也可以保持稳定。
其次，负反馈可以降低系统的非线性失真。
反馈信号可以校正输入信号中的非线性部分，从而减小输出信号的扭曲程度。
此外，负反馈还可以增加电路的带宽和减小噪声。
通过降低系统的增益，它可以扩展电路的频率响应，并减小噪声的放大。
在实际应用中，负反馈被广泛应用于放大器设计中。
一个常见的例子是运算放大器。
运算放大器是一种电子放大器，它具有高增益和宽频带的特性。
负反馈通过将一部分输出信号返回到输入端，可以控制运算放大器的增益，并使其具有更好的线性性能和稳定性。
负反馈还可以用于改变放大器的输入和输出特性，使其适应不同的应用需求。
此外，负反馈还可以应用于滤波器设计中。
滤波器是一种能够选择性地通过或拒绝特定频率范围的电路。
负反馈可以通过改变滤波器的传输函数来调整滤波器的频率响应和增益。
通过使用负反馈，我们可以实现更高的滤波器阻尼比和更平坦的频率响应。
最后，负反馈还可以在振荡器设计中发挥重要作用。
振荡器是一种能够产生稳定的振荡信号的电路。
负反馈可以通过控制振荡器的增益、相位移动和频率响应来稳定振荡信号。
这对于确保振荡器的稳定性和减小频率漂移非常重要。
总之，电路的负反馈在电子电路设计中具有重要的应用价值。
运放的负反馈电路
运放的负反馈电路是指将运放的输出信号反馈到其反相输入端，以减小放大器的增益和改善其输入和输出之间的相位关系。
负反馈电路在电子电路中广泛应用，因为它可以提高电路的稳定性和性能。
在运放的负反馈电路中，假设初始状态运放的输入、输出电压都为0V。
当在同相输入端施加一个电压信号Vin时，运放的输出电压Vout会跟随输入电压Vin的变化。
随着Vout 增加，输出电压被反馈回到反相输入端，从而减小运放两个输入端之间的压差，即Ve （电压误差）减小。
在同样的开环增益的情况下，Vout自然会降低。
负反馈电路的工作原理可以解释为：当输入电压Vin增大时，运放的输出电压Vout也会增大。
然而，增大的输出电压Vout会反馈到运放的反相输入端，从而减小Vin与反相输入端之间的电压差Ve。
这意味着，运放的输出电压Vout始终接近输入电压Vin，但稍微低于Vin。
这样的反馈机制可以确保运放两个输入端之间有足够的电压差Ve，以维持运放的输出。
通过引入负反馈电路，运放的性能得到改善，使其具有更高的稳定性、更低的失真和更快的响应速度。
此外，负反馈电路还可以用于实现运放在不同应用场景中的各种功能，如电压跟随、放大、积分和微分等。
总之，理解运放的负反馈电路对于分析和发展电子电路具有重要意义。
负反馈电路原理负反馈电路原理介绍负反馈电路是一种常见的电子电路设计技术，用于改善电路的性能和稳定性。
通过将部分输出信号反馈到输入端，可以减小电路的非线性失真、增加增益的稳定性以及提高频率响应等。
基本原理负反馈电路基于负反馈原理。
当负载（输出）变化时，通过反馈回来的信号会与输入信号进行比较，产生一个误差信号。
根据误差信号，可以调整输入信号，使得输出信号的误差减小。
负反馈的类型1. 电平负反馈电平负反馈是最常见的一种负反馈形式，也是负反馈技术中最基本的类型。
它通过将输出信号的一部分与输入信号进行比较，产生一个误差信号，再通过放大器的增益调整输入信号，使得输出信号的误差减小。
2. 电流负反馈电流负反馈是一种基于电流的负反馈形式。
它通过将输出电流与输入电流进行比较，产生一个误差电流，再通过调整输入电流，使得输出电流的误差减小。
3. 电阻负反馈电阻负反馈是一种基于电阻的负反馈形式。
它通过将输出电压与输入电压进行比较，产生一个误差电压，再通过调整输入电压，使得输出电压的误差减小。
4. 频率负反馈频率负反馈是一种基于频率的负反馈形式。
它通过将部分输出信号反馈到输入端，改变电路的频率响应，使得电路在某个频率范围内增益变小。
负反馈的优点负反馈电路具有以下优点： - 提高增益的稳定性 - 减小电路的非线性失真 - 提高电路的频率响应 - 提高电路的可靠性和稳定性 - 减小对元器件参数的要求负反馈的缺点负反馈电路也存在一些缺点： - 引入额外的电路复杂性 - 可能引入相位延迟 - 可能引起振荡或不稳定结论负反馈电路是一种常用的电路设计技术，通过将部分输出信号反馈到输入端，可以改善电路的性能和稳定性。
不同类型的负反馈适用于不同的应用领域。
了解负反馈电路的原理和优缺点，对于电子电路工程师来说是非常重要的基础知识。
负反馈电路的应用负反馈电路在实际应用中有广泛的应用，以下是一些常见的应用领域：1.放大器设计：负反馈可以提高放大器的线性度和稳定性，使得放大器输出的信号更加准确和可靠。
负反馈：
反馈又称回馈，是控制论的基本概念，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。
反馈可分为负反馈和正反馈。
前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；后者使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。
对负反馈的研究是控制论的核心问题。
另外有电流负反馈的理论。
电路：
电路：由金属导线和电气、电子部件组成的导电回路，称为电路。
在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。
电流的存在可以通过一些仪器测试出来，如电压表或电流表偏转、灯泡发光等；按照流过的电流性质，一般把它分为两种：直流电通过的电路称为“直流电路”，交流电通过的电路称为“交流电路”。
负反馈电路：
1.提高放大电路的稳定性，减小增益。
2.抑制反馈环内的噪声干扰。
3.对输入输出电阻的影响。
（电压并联负反馈：输入输出电路均减小。
电压串联负反馈：增大输入电阻减小输出电阻。
电流并联负反馈：减小输入电阻增大输出电阻。
电流串联负反馈：使输入输出电阻均增大）
4.减小非线性失真。
反馈又称回馈，是控制论的基本概念，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。
反馈可分为负反馈和正反馈。
前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；后者使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。
对负反馈的研究是控制论的核心问题。
另外有电流负反馈的理论。
