负反馈积分放大电路摘要：一、负反馈积分放大电路的概念二、负反馈积分放大电路的特点三、负反馈积分放大电路的应用四、负反馈积分放大电路的注意事项正文：负反馈积分放大电路是一种将输入信号积分并输出，同时通过负反馈机制对电路增益进行调整的电路。
它广泛应用于各种电子设备中，如音频放大器、通信放大器等。
一、负反馈积分放大电路的概念负反馈积分放大电路是一种模拟电子电路，它利用负反馈机制对电路增益进行调整，从而使输出信号更稳定。
它主要由输入电阻、运算放大器、积分器、反馈电阻等组成。
二、负反馈积分放大电路的特点1.稳定性好：由于采用了负反馈机制，电路的增益稳定，输出信号波动小。
2.线性度好：电路的线性度较高，能够满足大多数应用场景的需求。
3.噪声抑制能力强：负反馈积分放大电路能够有效地抑制噪声，提高输出信号的质量。
4.输入阻抗高：电路的输入阻抗较高，对输入信号的影响较小。
三、负反馈积分放大电路的应用1.音频放大器：负反馈积分放大电路常用于音频放大器中，对音频信号进行放大，从而提高音频信号的响度。
2.通信放大器：在通信系统中，负反馈积分放大电路用于放大微弱信号，从而延长传输距离。
3.传感器信号处理：在各种传感器信号处理电路中，负反馈积分放大电路用于对传感器信号进行放大、积分处理，提高传感器的灵敏度。
四、负反馈积分放大电路的注意事项1.电路设计时，应选择合适的运算放大器和反馈电阻，以保证电路的稳定性和线性度。
2.在使用过程中，要注意电路的输入和输出阻抗，避免因阻抗不匹配导致的信号损失或反射。
3.为了提高电路的稳定性，可以采用多重反馈结构或添加稳定器等方法。
综上所述，负反馈积分放大电路具有稳定性好、线性度好、噪声抑制能力强等优点，广泛应用于音频放大器、通信放大器等电子设备中。
负反馈放大电路实验原理
负反馈放大电路是一种常用的电路配置，它可以稳定放大电路的增益，并提高电路的线性度、稳定性和带宽。
其基本原理是通过将一部分输出信号反馈到输入端，与输入信号进行比较，从而减小整个电路的总增益。
负反馈放大电路通常由一个差分放大器、反馈网络和一个输出级组成。
差分放大器将输入信号以不同的极性放大，并将放大的信号送至输出级。
反馈网络通过将输出信号的一部分反馈至输入端，与输入信号进行比较，调节输入信号的增益。
通过负反馈的作用，可以实现以下几个效果：
1. 改善电路的线性度：负反馈可以减小差分放大器的非线性畸变，使输出信号更加接近输入信号的线性特性。
2. 提高电路的稳定性：负反馈可以减小电路的增益对温度、供电电压和负载变化的敏感度，提高电路的稳定性。
3. 增大电路的带宽：负反馈可以通过减小增益来增大电路的带宽，使电路可以放大更高频率的信号。
在负反馈放大电路中，反馈网络通常采用电阻、电容、电感等元件组成。
具体的反馈方式可以分为串联反馈和并联反馈两种类型。
串联反馈将输出信号与输入信号串联在一起，通过调节串联反馈网络的参数，可以实现对增益的调节；而并联反馈将输出信号与输入信号并联在一起，通过调节并联反馈网络的参
数，可以实现对输入阻抗和输出阻抗的调节。
总的来说，负反馈放大电路通过将一部分输出信号反馈至输入端，可以提高电路的线性度、稳定性和带宽，是一种常用的电路配置。
不同的反馈方式和反馈网络参数可以实现不同的功能和调节效果。
第三章习题与答案3.1 问答题：1．什么是反馈？答：在电子线路中，把输出量（电压或电流）的全部或者一部分，以某种方式反送回输入回路，与输入量（电压或电流）进行比较的过程。
2．什么是正反馈？什么是负反馈？放大电路中正、负反馈如何判断？答：正反馈：反馈回输人端的信号加强原输入端的信号，多用于振荡电路。
负反馈：反馈回输入端的信号削弱原输入端的信号，使放大倍数下降，主要用于改善放大电路的性能。
反馈极性的判断，通常采用瞬时极性法来判别。
通常假设某一瞬间信号变化为增加量时．我们定义其为正极性，用“+”表示。
假设某一瞬间信号变化为减少量时，我们定义其为负极性，用“-”表示。
首先假定输入信号某一瞬时的极性，一般都假设为正极性．再通过基本放大电路各级输入输出之间的相位变化关系，导出输出信号的瞬时极性；然后通过反馈通路确定反馈信号的瞬时极性；最后由反馈信号的瞬时极性判别净输入是增加还是减少。
凡是增强为正反馈，减弱为负反馈。
3．什么是电压负反馈？什么是电流负反馈？如何判断？答：根据反馈信号的取样方式，分为电压反馈和电流反馈。
凡反馈信号正比于输出电压，称为电压反馈；凡反馈信号正比于输出电流，称为电流反馈。
反馈信号的取样方式的判别方法，通常采用输出端短路法，方法是将放大器的输出端交流短路时，使输出电压等于零，如反馈信号消失，则为电压反馈，如反馈信号仍能存在，则为电流反馈。
这是因为电压反馈信号与输出电压成比例，如输出电压为零，则反馈信号也为零；而电流反馈信号与输出电流成比例，只有当输出电流为零时，反馈信号才为零，因此，在将负载交流短路后，反馈信号不为零。

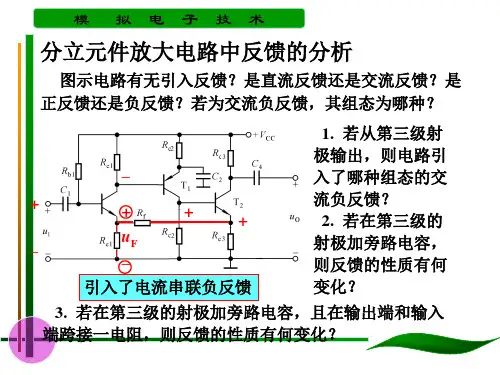

4．什么是串联负反馈？什么是并联负反馈？如何判断？答：输入信号与反馈信号分别加在两个输入端，是串联反馈；加在同一输入端的是并联反馈。
反馈信号使净输入信号减小的，是负反馈。
判断反馈的极性，要采用瞬时极性法。
3.2 填空题：1．放大电路中，为了稳定静态工作点，可以引入直流负反馈；如果要稳定放大倍数，应引入交流负反馈；希望扩展频带，可以引入交流负反馈；如果增大输入电阻，应引入串联负反馈；如果降低输比电阻，应引入电压负反馈。
负反馈放大电路的工作原理
负反馈放大电路是一种常用的电路设计技术，其工作原理可以通过一个简单的模型来解释。
负反馈放大电路由放大器和反馈回路两部分组成，其中反馈回路将输出信号与输入信号进行比较，并通过控制输入信号来调整系统的行为。
这种调整通常是使得系统的输出更加稳定和准确。
在负反馈放大电路中，放大器负责将输入信号进行放大。
这个过程中，输入信号在放大器内部被增加到更大的幅度。
然后，放大器的输出信号会通过反馈回路传回到放大器的输入端，与输入信号进行比较。
反馈回路有两种类型：电压反馈和电流反馈。
电压反馈是指将放大器的输出信号通过被称为反馈电路的元件连接到放大器的输入端。
电流反馈则是将反馈电流传送到放大器的输入端。
负反馈放大电路的工作原理可以从两个方面分析。
首先，反馈回路通过比较输出信号与输入信号之间的差异来产生一个误差信号。
这个误差信号代表了系统的输出与目标输出之间的差距。
反馈回路会根据误差信号的大小和方向来调整放大器的输入信号。
其次，负反馈放大电路通过减小放大器的增益来降低非线性失真。
非线性失真是指放大器在将输入信号放大过程中引入的失真现象。
通过将输出信号与输入信号进行比较，并通过调整输入信号，反馈回路可以减小放大器的增益，从而降低非线性失真。
总体来说，负反馈放大电路的工作原理是通过反馈回路将输出信号与输入信号进行比较，并通过调整输入信号来实现系统的稳定和准确放大。
这种设计技术在各种电子设备中广泛应用，包括音频放大器、功率放大器以及运算放大器等。
第1章半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和自由电子两种载流子参与导电。
2．本征半导体中，假设掺入微量的五价元素，则形成N 型半导体，其多数载流子是电子；假设掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。
3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。
4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。
5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。
稳压二极管是利用二极管的反向击穿特性实现稳压的。
6．发光二极管是一种通以正向电流就会发光的二极管。
7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。
8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于650 Ω，交流电阻等于26 Ω。
1．2 单项选择题1．杂质半导体中，多数载流子的浓度主要取决于( C )。
A．温度B．掺杂工艺C．掺杂浓度D．晶格缺陷3．硅二极管的反向电流很小，其大小随反向电压的增大而(B )。
A．减小B．基本不变C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。
A．增大B．基本不变C．减小5．变容二极管在电路中主要用作(D )。
、A．整流B．稳压C．发光D．可变电容器1．3 是非题1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。
(√)2．因为N型半导体的多子是自由电子，所以它带负电。
(×)3．二极管在工作电流大于最大整流电流I F时会损坏。
(×)4．只要稳压二极管两端加反向电压就能起稳压作用。
(×)第2章半导体三极管及其基本应用2．1 填空题1．晶体管从结构上可以分成PNP 和NPN两种类型，它工作时有2种载流子参与导电。
2．晶体管具有电流放大作用的外部条件是发射结正偏，集电结反偏。
3．晶体管的输出特性曲线通常分为三个区域，分别是放大、饱和、截止。
4．当温度升高时，晶体管的参数β增大，I CBO增大，导通电压U BE 减小。
