模拟电子负反馈电路分析

5.负反馈放大电路【重点】反馈的基本概念与分类，负反馈的一般表达式。

【难点】负反馈的一般表达式。

5.1 反馈的基本概念与分类5.1.1 反馈的概念反馈是把放大电路输出信号的部分或者全部，通过一定的方式回送到输入端来影响输入量的过程。

有反馈的放大电路称为反馈放大电路。

5.1.2 反馈的分类1.正反馈与负反馈f i ix'f i i x x x -='2.电压反馈与电流反馈电压反馈是指反馈信号取自输出电压。

电流反馈是指反馈信号取自输出电流。

3.并联反馈与串联反馈并联反馈是指输入信号与反馈信号以电流方式叠加（并联）。

串联反馈是指输入信号与反馈信号以电压方式叠加（串联）。

反馈类型分为电压串联反馈、电压并联反馈、电流串联反馈和电流并联反馈四种。

4.交流反馈与直流反馈当反馈信号仅在交流通路中存在，就是交流反馈，它只影响放大电路的交流性能；当反馈信号仅在直正向传输反馈放大电路框图并联反馈与串联反馈类型框图b.串联反馈a.并联反馈U I I流通路中存在，就是直流反馈，它只影响放大电路的直流性能；若反馈信号在交、直流通路中都存在，则称为交直流反馈，它将影响放大电路的交、直流性能。

5.本级反馈与级间反馈只在一级放大电路内部的反馈称为本级反馈。

级与级之间的反馈称为级间反馈。

5.1.3 负反馈的一般表达式反馈系数 ofx x F =净输入信号 f i i x x x -=' 开环放大倍数 i ox x A '=则有反馈放大电路闭环放大倍数为 AF Ax x A x x x A x x A +='+=+''==11i f fi i i o f 令D =1+AF ，则DA A =f D 称为做反馈深度，它是反映反馈强弱的重要物理量。

【重点】放大电路反馈的极性、类型判断。

【难点】放大电路反馈的极性、类型判断。

5.2 负反馈放大电路（1（2（3（4（5 5.2.1 电压串联负反馈5.2.2 电流串联负反馈电流串联负反馈＋V CCu u oR L CC＋－u u o 集成运放构成的电压串联负反馈R fu o ＋ －集成运放构成的电流串联负反馈u iR fu o5.2.3 电压并联负反馈5.2.4 电流串联负反馈电流并联负反馈＋V CCu uo 电压并联负反馈＋V CCu u o 集成运放构成的电压并联负反馈u iR fu o ＋ －集成运放构成的电流并联负反馈u iu oR 3【重点】放大电路反馈的极性、类型判断。

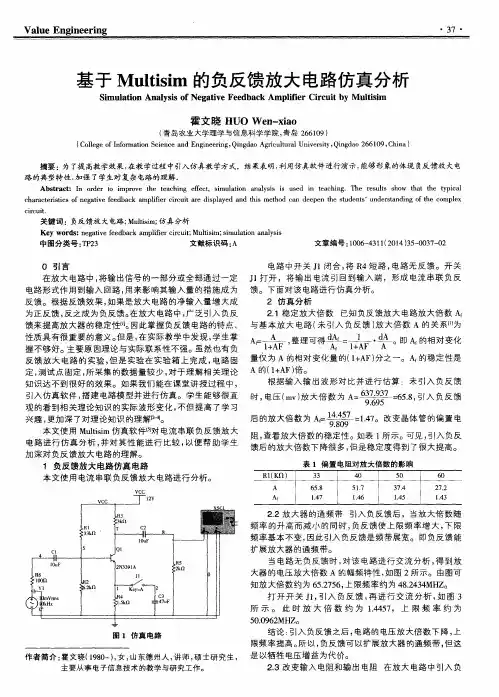

模电负反馈放大电路实验报告模拟电子技术作为电子学的重要分支，对于电子工程师的培养具有重要意义。

在模拟电子技术中，负反馈放大电路是一种常见且重要的电路。

本文将对负反馈放大电路进行实验报告，探讨其原理、实验过程以及实验结果。

一、实验目的负反馈放大电路是一种通过在放大器输出端与输入端之间引入负反馈电压，以改善放大器性能的电路。

本次实验的目的是通过搭建负反馈放大电路，了解其工作原理以及对电路性能的影响。

二、实验原理负反馈放大电路是通过将放大器输出信号与输入信号进行比较，并将差异信号进行反馈，从而抑制放大器的非线性失真、增加电路的稳定性和线性度。

在负反馈放大电路中，反馈网络的作用是将一部分输出信号引入到输入端，与输入信号相比较，产生差异信号进行反馈。

三、实验材料本次实验所需材料包括：运放、电阻、电容、示波器等。

四、实验步骤1. 按照实验电路图搭建负反馈放大电路，确保电路连接正确。

2. 将输入信号接入到放大器的非反相输入端，输出信号接入到示波器进行观测。

3. 调节电源电压，使其达到所需的工作电压。

4. 输入不同的信号幅值，观察输出信号的变化。

5. 测量输入信号幅值与输出信号幅值之间的关系，记录实验数据。

五、实验结果与分析通过实验观察和数据记录，我们可以得到输入信号幅值与输出信号幅值之间的关系曲线。

在负反馈放大电路中，输入信号经过放大后，输出信号的幅值相对于输入信号进行了衰减。

这是因为负反馈电路引入的反馈信号与输入信号相位相反，通过相位差的叠加，使得输出信号的幅值减小。

在实验中，我们还可以观察到负反馈放大电路对输入信号波形的改变。

通过引入反馈信号，负反馈放大电路可以抑制放大器的非线性失真，使得输出信号更加接近输入信号的波形。

这对于一些对波形要求较高的应用场景非常重要。

六、实验总结通过本次实验，我们对负反馈放大电路的原理、实验过程以及实验结果有了更深入的了解。

负反馈放大电路作为一种常见的电路结构，在电子工程中具有广泛的应用。

运放负反馈校正电路
运算放大器（简称运放）是模拟电子技术中应用非常广泛的线性集成电路。

在许多应用中，为了提高运放的性能，比如增加带宽、减少失真、提高稳定性等，需要使用负反馈校正电路。

负反馈校正电路是通过将运放的输出信号的一部分通过一个反馈网络送回到反相输入端（即负输入端），以此来形成一个闭合的控制回路。

这样做可以有效降低系统的增益，扩展带宽，改善线性度，减少非线性失真，并且提高运放对温度变化和老化的稳定性。

常见的负反馈校正电路包括比例反馈、积分反馈和微分反馈，分别对应于不同的反馈网络结构。

例如，一个简单的电阻分压网络可以构成比例负反馈，而电容元件的加入则可以构成积分或微分负反馈。

设计时要根据所需的性能指标选择合适的反馈网络配置。

在设计负反馈校正电路时，必须确保环路增益小于1，且相位裕度足够大，以避免自激振荡。

适当的设计和组件选择可以使运放在各种应用中达到最佳性能。

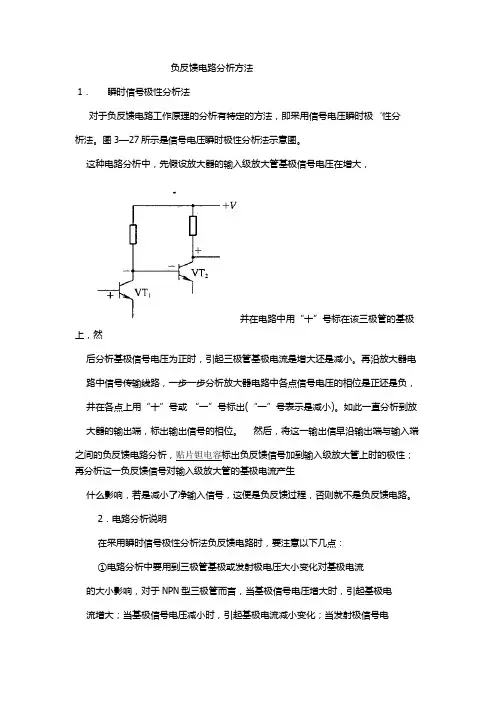

负反馈电路分析方法1．瞬时信号极性分析法对于负反馈电路工作原理的分析有特定的方法，即采用信号电压瞬时极‘性分析法。

图3—27所示是信号电压瞬时极性分析法示意图。

这种电路分析中，先假设放大器的输入级放大管基极信号电压在增大，并在电路中用“十”号标在该三极管的基极上，然后分析基极信号电压为正时，引起三极管基极电流是增大还是减小。

再沿放大器电路中信号传输线路，一步一步分析放大器电路中各点信号电压的相位是正还是负，井在各点上用“十”号或“一”号标出(“一”号表示是减小)。

如此一直分析到放大器的输出端，标出输出信号的相位。

然后，将这一输出信早沿输出端与输入端之间的负反馈电路分析，贴片钽电容标出负反馈信号加到输入级放大管上时的极性；再分析这一负反馈信号对输入级放大管的基极电流产生什么影响，若是减小了净输入信号，这便是负反馈过程，否则就不是负反馈电路。

2．电路分析说明在采用瞬时信号极性分析法负反馈电路时，要注意以下几点：①电路分析中要用到三极管基极或发射极电压大小变化对基极电流的大小影响，对于NPN型三极管而言，当基极信号电压增大时，引起基极电流增大；当基极信号电压减小时，引起基极电流减小变化；当发射极信号电压增大时，引起基极电流减小变化；当发射极信号电压减小时。

，引起基极电流的增大变化；对于PNP型三极管，上述电压变化而引起的电流变化全部相反。

⑦找出放大器电路中的负反馈元件是分析电路的一个关键之处，有一个方法可以解决这一问题，即连接于放大器输入端和输出端之间的元件均是构成反馈电路的元件。

在多级放大器电路中，用这种方法找出负反馈元件更加方便。

⑦整个负反馈电路应该是成环路的，即从输入级放大器的输入端分析到参加负反馈放大器的输出级，再回到输入级放大器的输入端。

如果分析过程中没有构成环路，说明电路分析错了。

④在电路分析过程中，信号电压的变化引起电流增大还是减小，这种变化的结果不能搞错，否则分析结果就出错了*如果在分析过程中，有两次将这一问题搞锗，最后的结果是正确的，但是分析过程错误。
