化工企业设备类别大全

化工行业设备分类标准一、引言化工行业是国民经济的重要支柱，其涉及的设备和装置种类繁多。

为了更好地管理和维护这些设备，有必要制定一套统一的分类标准。

本文将从用途和操作原理两个方面对化工行业设备进行分类，以便更好地满足实际生产和操作的需求。

二、按用途分类1.反应设备反应设备是化工生产的核心设备，主要用于完成化学反应过程。

根据反应物料的种类和操作方式，反应设备可分为间歇反应器和连续反应器。

间歇反应器通常适用于批量生产，而连续反应器则适用于大规模、连续化的生产过程。

2.分离设备分离设备主要用于将混合物中的各个组分进行分离或提纯。

常见的分离设备包括蒸馏塔、吸收塔、萃取塔、过滤器、离心机等。

这些设备通过不同的原理和方法，将混合物中的不同组分进行分离或提纯。

3.储存设备储存设备主要用于储存液体、气体或固体物料。

根据物料的性质和储存要求，储存设备可分为储罐、储池、仓库等。

这些设备需满足防泄漏、防火、防爆等安全要求。

4.换热设备换热设备主要用于热量传递和温度控制。

常见的换热设备包括散热器、加热器、冷凝器等。

这些设备通过不同的传热原理，实现热量的传递和交换。

5.输送设备输送设备主要用于物料的输送和搬运。

常见的输送设备包括泵、压缩机、风机、输送带等。

这些设备根据物料特性和输送要求，选择合适的动力系统和传动方式，以实现物料的输送和搬运。

三、按操作原理分类1.机械操作原理类设备这类设备主要依靠机械力作用来完成操作任务，如离心机、过滤机等。

它们通过机械运动和力的作用，实现物料的分离、粉碎或混合等操作。

2.传热操作原理类设备这类设备主要依靠热能传递来实现操作目的，如散热器、加热器等。

它们通过热传导、热对流或热辐射等方式，实现物料的加热、冷却或保温等操作。

3.传质操作原理类设备这类设备主要依靠物质传递来完成操作任务，如蒸馏塔、吸收塔等。

它们通过物质的吸附、吸收、解吸等过程，实现物质的分离、提纯或混合等操作。

4.化学反应操作原理类设备这类设备主要依靠化学反应来实现操作目的，如反应釜、合成塔等。

1、传热设备(1).冷却器(2).加热器(3).再沸器1.热虹吸式再沸器2.动力循环式再沸器(4).冷凝器1.分凝器2.全凝器(5).蒸发器(6).过热器(7).废热锅炉(8).换热器2、传质设备(一).填料塔(1).填料1.环形填料(拉西环,鲍尔环,阶梯环)2.鞍形填料(矩鞍形,弧鞍形)3.波纹形填料(板形波纹,网状波纹)4.其它填料(网环,鞍形网,压延孔环,孔板波纹填料,丝网波纹填料, 栅板填料)(2).填料塔的附件1.填料支撑板2.液体分布装置a.管式喷淋器,b.多孔管式喷淋器,c.莲蓬式喷洒器,d.盘式分布器e.溢流槽3.液体再分布器(截锥式再分布装置)4.气体的进口及液体的出口装置5.气体的出口装置a.拆板除雾器b.丝网除雾器(二).板式塔(1).泡罩塔(2).筛板塔往复筛板塔(3).浮阀塔(4).其它a.蛇形板b.斜孔板c.网孔板d.导向筛板(LINDE筛板)e.穿流栅孔板3、粉碎设备(1).研磨机a.连续式研磨机b.三辊研磨机(2).破碎机(3).磨碎机(4).粉碎机(5).球磨机(6).砂磨机(7).超微粉碎设备a.微细粉碎机b.振动磨c.气流磨(流能磨)d.流能微粒磨(扁平式气流磨)e.流能缩粒磨(立式气流磨)(8).其它4、混合设备(1).搅拌器(机)1.桨式搅拌器2.推进式(旋桨式)搅拌器3.涡轮式搅拌器a.开式涡轮搅拌器b.闭式涡轮搅拌器4.框式及锚式搅拌器(2).均质设备1.均质搅拌器(机)2.高压(常压,超高压)均质机3.乳化搅拌锅/器(乳剂类制造设备)a.耐腐蚀搪瓷乳化锅b.不锈钢反应锅4.胶体磨5.乳化机6.超声波乳化器a.机电型超声波乳化器b.机械型超声波乳化器(3).混合机1.带式混合机2.立式螺旋混合机3.V型混合机4.高速混合机(4).混合器1.静态混合器2.空气混合器3.螺旋推进式混合器(5).捏合机5、分离设备(1).筛分设备(固定筛,运动筛)1.振动筛2.三次元震动筛粉过滤机3.筛粉机a.刷筛b.叶片筛c.风筛(空气离析器,选粉机)d.离心式空气离析器e.微粉分离器4.其它类型筛(2).蒸发设备(蒸发器(加热室,蒸发室),除沫器,冷凝器,真空装置)1.蒸发器a.间壁传热式蒸发器.循环型间壁式蒸发器.中央循环管式蒸发器.悬框式蒸发器.外热式蒸发器.列文式蒸发器.单程型间壁式蒸发器.升膜式蒸发器.降膜式蒸发器.升-降膜式蒸发器.刮板式蒸发器b.直接接触传热式蒸发器.浸没燃烧蒸发器c.其它蒸发器1.多级闪蒸器2.薄膜蒸发器3.蒸馏罐2.除沫器(分离器)a.折流式除沫器b.球形除沫器c.百叶窗式除沫器d.金属丝网除沫器e.离心式除沫器f.冲击式除沫器g.旋风式分离器h.离心式分离器3.冷凝器a.干式逆流高位冷凝器b.湿式逆流高位冷凝器c.低位式逆流高位冷凝器4.真空装置a.水环式真空泵b.喷射泵c.往复式真空泵(3).沉降设备1.降尘室(除尘器)2.沉降槽3.重力沉降分离器a.水平流动型(重力降尘室)b.上升流动型4.澄清器5.增稠器(连续式增稠器)6.离心沉降器旋风分离器旋液分离器沉降式离心机管式离心机蝶式离心机螺旋式离心机袋式过滤器正压袋式过滤器负压袋式过滤器(脉冲式) (4).过滤设备1.压滤机(间歇式)板框压滤机(间隙操作)2.叶滤机(间歇式)真空叶滤机压力叶滤机陶瓷叶滤机3.转筒真空式连续过滤机(连续式)4.离心过滤机A悬框式离心机B.往复活塞推渣离心机C.离心力自动卸渣离心机(5).萃取设备1.根据两液相接触的方式逐级接触式连续接触式2.根据构造特点和形状组件式(逐级式)混合-澄清槽塔式(逐级式,连续接触式)3.根据是否从外界输入机械能量重力流动的萃取塔喷洒塔填料塔筛板塔输入机械能量的萃取塔转盘塔搅拌填料塔脉冲萃取塔自控周期式萃取塔离心萃取机(6).离心设备1.过滤式离心机2.沉降式离心机3.分离式离心机转鼓式间歇离心机转鼓式自动卸料连续离心机碟片式高速离心机管式超速离心机(7).其他分离设备(真空脱气机)6、制冷设备(1).制冷压缩机(2).风冷冷冻机a.压缩式冷冻机单级压缩冷冻机两级压缩冷冻机复叠式冷冻机氨冷冻机氟利昂冷冻机b.吸收式冷冻机c.喷射式冷冻机直接冷凝器混合冷凝器(喷淋式冷凝器)接触式冷凝器间接冷凝器(换热管)(3).冷却塔干式冷却塔湿式冷却塔(4).凉水设备喷水池凉水塔(5).淋水装置蜂窝淋水装置点波淋水装置斜交错淋水装置阻燃型玻璃钢冷却塔7、干燥设备((1).干燥器(机)1.间歇式常压干燥器盘架式干燥器2.间歇式减压干燥器耙式干燥器3.连续式常压干燥器a.洞道式干燥器b.转筒(回转式)干燥器直接加热干燥器间接加热干燥器c.气流干燥器d.沸腾床(流化床)干燥器圆筒流化床(沸腾床)干燥器卧式多室沸腾干燥器e.喷雾干燥器f.常压滚筒式干燥器4.连续式减压干燥器减压滚筒式干燥器5.其它干燥器a.厢式(盘架式)干燥器b.红外线干燥器c.喷动床干燥器d.真空干燥器e.空气干燥器(2).烘箱(3).烘干机(4).脱水机(5).热风炉(6).其它导向环活塞环8、包装设备(1).清洗机冲瓶机洗瓶机外洗瓶机(2).输瓶机(3).灌装机(4).包装秤(5).包装机全自动收缩包装机热收缩包装机轭式包装机(6).封口机多功能薄膜封口机灌装封口机塑杯灌装封口机(7).贴标机自动贴标机不干胶贴标机(8).收缩机热收缩机(9).捆扎机(10).充填机1.膏霜类产品充填机立式活塞式充填机卧式活塞式充填机2.液体充填机定量杯充填机真空充填器3.粉料充填机可调容量式定量装灌螺杆式定量装灌(11).其它9、输送设备(一).流体输送设备(离心式,往复式,旋转式,流体动力作用式)(1).液体输送设备(离心泵,正位移泵)1.离心泵a.水泵(清水泵,悬臂式泵)b.耐腐蚀泵c.油泵单级悬臂油泵两级悬臂油泵单相油泵三相油泵d.杂质泵污水泵砂泵泥浆泵e.低温用泵2.往复泵(柱塞泵)单动往复泵双动往复泵差动往复泵3.其他类型化工用泵a.计量泵(比例泵,属往复泵)b.隔膜泵c.旋转泵(转子泵)齿轮泵刮板泵螺杆(旋)泵d.漩涡泵(离心泵)e.轴流泵f.流体动力泵g.磁力泵(2).气体输送设备1.通(送)风机离心式通风机低压离心式通风机中压离心式通风机高压离心式通风机轴流式通风机2.鼓风机离心(涡轮,透平)鼓风机单级离心鼓风机多级离心鼓风机旋转(罗茨)鼓风机3.压缩机往复式压缩机单级,两极,多级单动,双动低压,中压,高压小型,中型,大型空气,氨,氢,石油气压缩机立式卧式角式(V,W,L形)离心式压缩机液环压缩机旋转式压缩机轴流式压缩机4.真空泵往复式真空泵旋转真空泵单级旋转真空泵双级旋转真空泵水环式真空泵喷射泵(二 ).固体输送设备(1).运输机1.带式运输机2.螺旋运输机3.气动运输机(2).提升机1.斗式提升机2.板式提升机10、储运设备(1).储藏设备1.罐体铝储罐搪玻璃罐低温液氧储罐贮油罐储气罐2.瓶体压力贮气瓶中低压液化气钢瓶3.箱体液体集装箱4.其它(2).运输设备1.汽车罐车丙烯汽车罐车液氨汽车罐车氟化氢汽车罐车液化石油气汽车罐车2.铁道罐车11、成型设备(1).成型机(2).制粒机(3).造粒机(4).其它12、反应器(一).分类方法(1).按反应器的几何构形分类管式反应器槽式反应器塔式反应器(2).按反应器内反应物的相态分类均相反应器气相均相反应器液相均相反应器非均相反应器气固相反应器固定床反应器绝热式固定床反应器多段绝热式反应器列管式固定床反应器套管式固定床反应器流化床反应器散式流化床反应器聚式流化床反应器气液相反应器液液相反应器气液固三相反应器(3).按操作方式分类连续式反应器间歇式反应器半连续反应器(4).按反应器内物流的流动状态分类理想平推流反应器理想全混流反应器非理想流反应器(5).其它分类方法绝热式反应器换热式反应器等温式反应器变温式反应器(二).具体反应器(1).气液相反应器按气液相界比表面的大小和气液接触方式1.液膜型反应器填料反应塔(吸收)逆流型反应塔顺流型反应塔膜式反应器2.液滴型反应器喷雾反应塔3.气泡型反应器板式反应塔帽罩式反应塔筛板式反应塔鼓泡反应塔填料鼓泡反应塔管式气液反应器套管式气液反应器列管式气液反应器水平管式反应器蛇管反应器垂直管式反应器机械搅拌槽式气液反应器文丘里式气液反应器射流式气液反应器4.液环流型反应器重力循环式反应器内环式反应器外环式反应器机械循环式反应器(2).其它反应器a.釜类反应器常压釜高压釜中压釜低压釜b.罐类反应器多功能提取罐电加热搪瓷玻璃反应罐浓缩罐溶气罐13、压力容器(1).锅炉常压锅炉高压锅炉(2).其它14、仪器仪表(1).测量仪器1.故障检测仪2.测温仪3.细度计4.粘度仪5.硬度计6.白度仪7.比重杯8.流量计孔板流量计转子流量计湿式气体流量计皂膜流量计9.压力测量(流体)仪器U型管液柱压差计倒U型管压差计微差压力计(2).分析仪器1.电子显微镜2.质谱仪3.红外光谱仪(IR)4.紫外光谱仪(UV)5.色谱仪气相色谱仪(GC)液相色谱仪(LC)6.核磁共振(NMR)(3)其它1.变送器2.回讯器15、辅助设备(1).管材1.金属管a.铸铁管(地下给水总管,煤气管,污水管)b.钢管有缝钢管(低碳钢)(水煤气管)无缝钢管普通碳钢优质碳钢不锈钢(强腐蚀性流体,稀硝酸用管,浓酸用管)普通钢管合金钢管c.有色金属管紫铜管黄铜管铅管(稀硫酸)铝管(浓硝酸)2.非金属管a.塑料管内衬塑料直管内衬塑料90°弯管b.橡胶管c.陶瓷管d.玻璃管e.水泥管(2).管件弯头45°弯头90°弯头90°方弯头三通活接头(3).阀门1.截止阀(球心阀)2.闸阀(闸板阀)3.止回(止逆)阀(单向阀)4.球阀5.电动阀6.蝶阀7.安全阀8.高压阀9.隔膜阀10.柱塞阀11.旋塞阀12.疏水阀(阻汽排水阀)热动力式疏水阀钟形浮水式疏水阀(倒吊桶式疏水器)13.仪表阀14.衬里阀15.排污阀16.防爆膜(4).密封件(5).填料(6).模具(7).其它环导向环活塞环16、其它设备(1).水处理设备1.净水处理设备a.离子交换器氢离子交换器钠离子交换器b.电渗析水质处理器(制超纯水)2.污水处理设备(2).灭菌消毒设备紫外线辐射灭菌器高温杀菌锅消毒机消毒烘干机水浴灭菌机(3).制氮机(4).分散机(5).增湿器(6).减湿器。

石油化工设备分类化工装置设备分类标准很多也很复杂，这里只应用“石油化工设备分类“的方法，简单介绍。

1炉类1力[热炉（包括箱式、管式、圆筒式）煤气（油）发生炉干留炉裂解炉转化炉—脱氢炉制氢炉- 其它… 2塔类筛板塔浮阀塔泡罩塔填料塔焦炭塔冷却塔其它…反应设备类1聚合反应器- 力加氢反应器裂化反应器…重整反应器歧化反应器…异构化反应器合成塔“其它… 4贮罐类金属贮罐球形罐……非金属贮罐-气柜带搅拌罐6 .其匕…换热设备类.固定管板式换热器浮头式换热器 U 形管式换热器板式换热器套管式换热器蒸发器空冷器…废热锅炉其它6 化工机械类离心机真空过滤机叶片过滤机板式压滤机振动机6．成型机7．混炼机8．挤压机切粒机…输送机…11 .搅拌机干燥机结晶机包装机.7化纤机械类一1 .抽（纺）丝机牵伸机…水洗机柔软处理机卷曲机…7．卷绕(折叠)机加捻机拉毛机牵伸机切断机针梳机…打包机假捻机其它通用机械类泵离心泵往复泵比例泵齿轮泵真空泵螺杆泵旋涡泵刮板泵屏蔽泵-．压缩机离心式压缩机往复式压缩机螺杆式压缩机回转(刮板)式压缩机其它3．鼓风机离心式鼓风机罗茨鼓风机轴流式风机动力设备1．工业锅炉2．汽轮机3．蒸汽机4 .内燃机电动机（1kW 及以上）6 .交、直流发电机变压器（1kVA及以上）开关柜1仪器、仪表类。

化工厂设备分类
1. 反应设备呀，那可是化工厂的“心脏”呢！就像我们人身体里的心脏一样重要呀！比如说反应釜，各种化学反应都在它里面进行，是不是很神奇呀！
2. 分离设备呢，就像是个神奇的“筛选器”。

比如离心机，能把不同的物质分离开来，不就像把好的和坏的挑出来一样吗？
3. 储存设备啊，不就是化工厂的“大仓库”嘛！像储罐，能把原料或者产品好好地存起来，以备不时之需呢！
4. 加热冷却设备，这可是能掌控温度的“魔法棒”呀！像换热器，能让温度恰到好处，多厉害！
5. 输送设备，那可是化工厂里的“快递员”呀！比如管道、泵，把物料快速准确地送到需要的地方，这多重要啊！
6. 粉碎设备，就是把东西打碎的“小能手”呢！像粉碎机，能把大的原料变成合适的小块，你说是不是很牛？
7. 环保设备，那可是化工厂的“守护者”呀！像除尘器，能把废气中的灰尘除掉，保护我们的环境呢，这多了不起呀！
我的观点结论就是：化工厂设备分类可太重要啦，每一种设备都有它独特的作用和价值，它们相互配合，才能让化工厂高效安全地运行呀！。

化工企业生产设备分类简介一、炉类包括加热炉（箱式、管式、圆筒式）、煤气（油）发生炉、干储炉、裂解炉、一段转化炉、热载体炉、脱氢炉等。

二、塔类包括板式塔（即筛板、浮阀、泡罩）、填料塔、焦炭塔、干燥塔、冷却塔、造粒塔等。

三、反应设备类包括反应器（釜、塔）、聚合釜、加氨转化炉、二段转化炉、变换炉、氨（甲醇）合成塔、尿素合成塔。

四、储罐类包括金属储罐（桥架、无力矩、浮顶）、非金属储罐、球形储罐、气柜、各类容器。

五、换热设备类包括管壳式换热器、套管式换热器、水浸式换热器、喷淋式换热器、回转（蛇管）式换热器、板式换热器、板翅式换热器、管翅式换热器、废热锅炉等。

六、化工机械类包括真空过滤机、叶片过滤机、板式过滤机、搅拌机、干燥机、成型机、结晶机、挤条机、振动机、扒料机、包装机等。

七、橡胶与塑料机械类包括挤压脱水机、膨胀干燥机、水平输送机、振动提升机、螺杆输送机、混炼（捏）机、挤压机、切粒机、压块机、包装机等。

八、化纤机械类包括抽（纺）丝机、牵伸机、水洗机、柔软处理机、烘干机、卷曲机、卷绕（折叠）机、加捻机、牵切机、切断机、针梳机、打包机等。

九、通用机械类泵类，包括离心泵、往复泵、比例泵、齿轮泵、真空泵、螺杆泵、旋涡泵、刮板泵、屏蔽泵。

压缩机，包括离心式压缩机、往复式压缩机、螺杆式压缩机、回转（刮板）式压缩机。

鼓风机，包括离心式鼓风机、罗茨鼓风机、冰机。

十、动力设备类包括汽轮机、蒸汽机、内燃机、电动机、直流发电机、交流发电机、变压器、开关柜。

十一、仪器、仪表类包括测量仪表、控制仪表、电子计算机等。

十二、机修设备类机床类，包括车床、铳床、像床、刨床、插床、钻床（钻孔直径在25mm以上）、齿轮加工机床、动平衡机等。

化铁炉（0.5t以上）、炼钢炉（0.5t以上）、热处理炉、锻锤、压力机（或水压机）、卷板机、剪板机、电焊机等。

十三、起重运输和施工机械类起重机，包括桥式起重机、汽车（轮胎）吊车、履带吊车、塔式吊车、龙门吊车、电动葫芦；皮带运输机；辐板车；插车；蒸汽机车；电动机车；内燃机车；汽车，包括载重汽车、三轮卡车、拖车、消防车、救护车；槽车；拖拉机；推土机；挖掘机；球磨机；粉碎机。

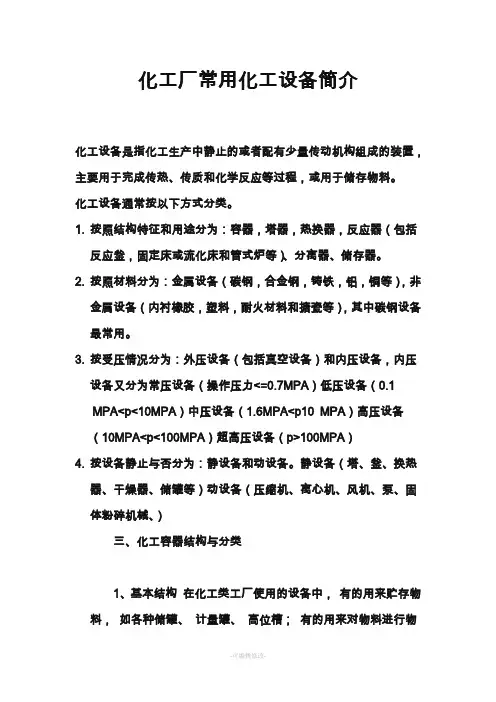

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=0.7MPA）低压设备（0.1MPA<p<10MPA）中压设备（1.6MPA<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=0.7MPA）低压设备（0.1MPA<p<10MPA）中压设备（1.6MPA<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。

化工行业设备类别目录大全
一、传热设备：换热器加热器冷却器蒸发器再沸器冷凝器分凝器
二、传质设备：填料塔板式塔填料
三、粉碎设备：研磨机破碎机磨碎机粉碎机球磨机砂磨机超微粉碎设备
四、混合设备搅拌器（机）均质设备混合机（器）捏合机
五、分离设备：筛分蒸发沉降过滤萃取离心
六、制冷设备：制冷压缩机风冷冷冻机冷却塔凉水设备淋水装置
七、干燥设备：干燥器（机）烘箱烘干机脱水机
八、包装设备：清洗机输瓶机灌装机包装秤包装机封口机贴标机收缩机捆扎机充填设备
九、输送设备：离心泵往复泵柱塞泵其他类型泵通（送）风机鼓风机压缩机真空泵运输机提升机十、储运设备：储藏设备罐体瓶体箱体运输设备
十一、成型设备：成型机制粒机造粒机其他
十二、反应器：管式反应器槽式反应器塔式反应器
十三、压力容器：锅炉高压锅炉常压锅炉其他压力容器
十四、橡胶工业专用设备：切胶机挤出机混炼机造粒机裁断机流化罐贴合机成型机定型机接头机硫化机脱硫机制袋机压延机
十五、塑料工业专用设备：注塑中空成形板材.管材铝塑复合管挤出发泡设备异型材料塑钢门窗辅
机薄膜圆织拉丝特种塑机回料再生破碎机塑料彩印机塑机辅机压延捏合混合其它类十六、仪器仪表：测量仪器
分析仪器其他
十七、辅助设备：管材管件阀门密封件填料模
十八、其他设备：水处理设备灭菌消毒设备制氮机分散机增湿器减湿器
十九、制药机械：原料药设备及机械制剂机械药用粉碎机械饮片机械制药用水设备药品包装机械其他
二十、其他。

化工行业设备化工行业设备是指用于化工生产过程中的各类设备，包括反应器、分离器、蒸馏塔、干燥机、加热器、冷却器、搅拌器等等。

化工行业设备在化学反应的过程中扮演着重要的角色，不仅能够提高反应效率，还能保证反应质量和产品性能。

下面从以下五个方面详细介绍化工行业设备的特点和应用。

1. 反应器反应器是进行化学反应必不可少的设备。

化工行业中常见的反应器类型有批量反应器、连续反应器、半连续反应器等等。

批量反应器是最常见的反应器类型，适合小批量生产，而连续反应器适合大规模生产，能够持续进行反应。

反应器的材料通常选择不锈钢，可以防止反应器受到腐蚀。

2. 分离器分离器用于将化学反应后生成的不同物质分离开来。

化工行业中常见的分离器有萃取塔、萃取柱、膜分离器等等。

例如，蒸汽蒸馏是常用的分离技术，它可以用来分离液体混合物中的各种组分。

3. 干燥机干燥机主要用于将物料中的水分或其它液态溶剂等挥发出去，以达到要求的干燥水平。

常见的干燥机有气流干燥机、真空干燥机、喷雾干燥机等等。

干燥机的选择应该根据物料性质、设备成本、生产规模等因素来进行。

4. 蒸馏塔蒸馏塔是一种可以分离混合物中不同组分的设备，广泛应用于化工、制药等行业。

常见的蒸馏塔包括板式蒸馏塔、填料式蒸馏塔等等。

蒸馏塔可以使用不同的工作原理，如真空蒸馏、吸附蒸馏、气相色谱蒸馏等。

5. 搅拌器搅拌器通常用于将反应物混合均匀，促进化学反应的进行。

搅拌器种类繁多，有机械搅拌器、气体搅拌器、超声波搅拌器等。

选择合适的搅拌器应该根据反应需求、物料特性、设备维护成本等因素来进行。

总结起来，化工行业设备种类繁多，不同的设备具有不同的特点和应用范围。

化学反应的进行离不开这些设备的支持，同时他们的合理使用也能够提高反应效率、保证产品质量，从而为化工行业的发展带来更大的推动力。

化工行业的设备分类换热设备：换热器| 蒸发器| 冷却器| 冷凝器| 散热器粉碎设备：球磨机| 粉碎机| 研磨机| 砂磨机| 破碎机| 粗碎机丨分级机混合设备：均质设备| 搅拌机(器) | 捏合机| 分散机| 乳化机丨混合机(器) 分离设备：筛分设备| 蒸馏设备| 过滤机/过滤器| 压滤机|萃取设备：离心机| 除沫器| 过滤器材| 空分设备压力容器：高压锅炉| 常压锅炉| 储罐类| 分汽缸| 除氧器排污膨胀器| 疏水扩容器| 压力容器配件| 反应釜制冷设备：制冷压缩机| 冷却塔| 冷冻机| 冰水机| 冷水机传质设备：塔类| 填料| 吸收器储存(运)设备：储运容器| 储罐类反应设备：发酵提取设备| 电解槽| 合成炉干燥机械|热风炉| 喷雾干燥机系列| 真空干燥机系列| 沸腾干燥机系列|盘式干燥机系列| 制粒干燥设备| 气流干燥设备泵阀类：离心泵| 真空泵| 转子泵| 漩流泵、往复泵| 混流泵疏水阀| 球阀| 闸阀| 圆弧泵| 流体阀| 泵组件环保设备：除尘设备| 环境监测仪器仪表| 光固机| 油、烟、气净化设备水处理设备| 资源综合利用设备| 通风设备输送设备：通(送)风机| 鼓风机| 压缩机| 输送机| 提升机| 加料机| 其他仪器仪表：分析仪器| 试验仪器| 温度仪表| 压力仪表| 流量仪表物位仪表辅助设备：管材| 管件| 密封件| 密封填料| 滤布、滤网| 管道| 其他橡胶专用设备：压延机| 切胶机| 挤出机| 混炼机| 密炼机| 硫化机塑料专用设备：挤出机| 拉丝机| 注塑机| 覆膜机| 复合机| 制袋机喷涂设备| 封切机| 其他未分类| 塑料回收设备包装设备：包装装潢印刷机械| 直接包装机械| 包装容器制造机械包装材料制造机械| 包装秤成型设备：成型机| 造粒机| 制粒机结晶设备：结晶釜回流比控制系统：控制仪| 回流头| 其他其他设备：减速机| 防腐设备| 清洗设备| 其他密封件：机械密封件| 密封材料| 密封胶| 密封生产原料| 橡胶密封件加热设备：加热器。

石油化工设备分类化工装置设备分类标准很多也很复杂，这里只应用“石油化工设备分类“的方法，简单介绍。

2.1.1炉类1力[热炉（包括箱式、管式、圆筒式）2.煤气（油）发生炉3.干留炉4.裂解炉5.转化炉—6.脱氢炉7.制氢炉-8.其它…2.1.2塔类1.筛板塔2.浮阀塔3.泡罩塔4.填料塔5.焦炭塔6.冷却塔17.其它…2.1.3 反应设备类:[7q6 {:Y5_5 N*K-c1聚合反应器- 2.力加氢反应器%_3.裂化反应器…4.重整反应器）75.歧化反应器…6.异构化反应器7.合成塔“8.其它…2.1.4贮罐类罐1.金属贮2.球形罐……-3.非金属贮罐4.气柜1X'U2S-w-S:\#q/5.带搅拌罐6 .其匕…#L,F6|$\k$p1j1d"e2.1.5换热设备类固定管板式换热器2|"C7[+c!r-a1S51.2.浮头式换热器3. U 形管式换热器4.板式换热器p'_-O5A2V/f9}&n5.套管式换热器7Q'k&t0{2k#h,P;s%V+Y6.蒸发器4a"v#[)G*?9 I0|$S7.空冷器…8.废热锅炉9.其它2.1.6 化工机械类1.离心机2.真空过滤机1_5P0r&|&W;L3.叶片过滤机4.板式压滤机5.振动机5[*_)X"I#R ,M7y6．成型机7．混炼机8．挤压机-D/s0Z1v&V9.切粒机…：10.输送机…11 .搅拌机4t/C2d4j*P$["B12.干燥机2l0F'h.R9Y5_13.结晶机$s'd0i2x,A2{%T14.包装机.2.1.7化纤机械类一1 .抽（纺）丝机2.牵伸机…3.水洗机2“4.柔软处理机6.卷曲机…S7．卷绕(折叠)机8.加捻机9.拉毛机10.牵伸机11.切断机&}" _/i!k*q/A/]12.针梳机…•13.打包机14.假捻机15.其它:s+@/l%l&A8u2.1.8通用机械类1.泵(1)离心泵(2)往复泵(3)比例泵(4)齿轮泵*z8AC2a0v(M(5)真空泵(6)螺杆泵(7)旋涡泵(8)刮板泵(9)屏蔽泵-机6P7H/N$x/U5 Q8G&H1 a*m'E2．压缩(1)离心式压缩机(2)往复式压缩机(3)螺杆式压缩机(4)回转(刮板)式压缩机(5)其它3．鼓风机(1)离心式鼓风机(2)罗茨鼓风机(3)轴流式风机%W动力设备0c%D0y5W+o-W2b%M &a1．工业锅炉2．汽轮机3．蒸汽机4 .内燃机m65.电动机（100kW 及以上）%6 .交、直流发电机3W7.变压器（100kVA及以上）8.开关柜2.1.10仪器、仪表类-S%q;o-X.W7R4C$Y'i测量仪表0d9t9e7O+f）h$d）｝1.2.控制仪表…3.质量仪表4.电子计算机'|8X&@.S.K5A:Z1u2.1.11机修设备类%K3[1?3x7q6B/V;1．机床#T9P4x!y-|9WY7W/Y(1)车床9J$L;C, |2m)F&Z0l(2)铣床(3)镗床(4)刨床…。

1传热设备(1) .冷却器(2) .加热器(3) .再沸器1. 热虹吸式再沸器2. 动力循环式再沸器(4) .冷凝器1. 分凝器2. 全凝器(5) .蒸发器(6) .过热器(7) .废热锅炉(8) .换热器2、传质设备(一).填料塔(1) . 填料1. 环形填料(拉西环,鲍尔环,阶梯环)2. 鞍形填料(矩鞍形,弧鞍形)3. 波纹形填料(板形波纹，网状波纹)4. 其它填料(网环,鞍形网,压延孔环，孔板波纹填料，丝网波纹填料, 栅板填料)(2) . 填料塔的附件1. 填料支撑板2. 液体分布装置a. 管式喷淋器，b. 多孔管式喷淋器，c. 莲蓬式喷洒器，d. 盘式分布器e. 溢流槽3. 液体再分布器(截锥式再分布装置)4. 气体的进口及液体的出口装置5.气体的出口装置a.拆板除雾器b.丝网除雾器二).板式塔(1).泡罩塔(2).筛板塔往复筛板塔(3).浮阀塔(4).其它a.蛇形板b.斜孔板c.网孔板d.导向筛板(LINDE筛板)e.穿流栅孔板3、粉碎设备⑴.研磨机a. 连续式研磨机b. 三辊研磨机(2) .破碎机(3) .磨碎机(4) .粉碎机(5) .球磨机(6) .砂磨机(7) .超微粉碎设备a. 微细粉碎机b. 振动磨c. 气流磨(流能磨)d. 流能微粒磨(扁平式气流磨)e. 流能缩粒磨(立式气流磨)(8) .其它4、混合设备(1) .搅拌器(机)1. 桨式搅拌器2. 推进式(旋桨式)搅拌器3. 涡轮式搅拌器a. 开式涡轮搅拌器b. 闭式涡轮搅拌器4. 框式及锚式搅拌器(2) .均质设备1. 均质搅拌器(机)2. 高压(常压,超高压)均质机3. 乳化搅拌锅/器(乳剂类制造设备)a. 耐腐蚀搪瓷乳化锅b. 不锈钢反应锅4. 胶体磨5. 孚L化机6. 超声波乳化器a. 机电型超声波乳化器b. 机械型超声波乳化器(3) .混合机1. 带式混合机2. 立式螺旋混合机3. V 型混合机4. 高速混合机(4) .混合器1. 静态混合器2. 空气混合器3. 螺旋推进式混合器(5) .捏合机5、分离设备(1) .筛分设备(固定筛,运动筛)1. 振动筛2. 三次元震动筛粉过滤机3. 筛粉机b. 叶片筛c. 风筛（空气离析器，选粉机）d. 离心式空气离析器e. 微粉分离器4. 其它类型筛（2）.蒸发设备（蒸发器（加热室，蒸发室）,除沫器，冷凝器，真空装置）1. 蒸发器a. 间壁传热式蒸发器.循环型间壁式蒸发器中央循环管式蒸发器悬框式蒸发器外热式蒸发器列文式蒸发器单程型间壁式蒸发器升膜式蒸发器降膜式蒸发器升-降膜式蒸发器刮板式蒸发器b.直接接触传热式蒸发器浸没燃烧蒸发器c.其它蒸发器1.多级闪蒸器2.薄膜蒸发器3.蒸馏罐2.除沫器（分离器）a.折流式除沫器b.球形除沫器c.百叶窗式除沫器d.金属丝网除沫器e.离心式除沫器f.冲击式除沫器g.旋风式分离器h.离心式分离器3.冷凝器a.干式逆流高位冷凝器b.湿式逆流高位冷凝器c.低位式逆流高位冷凝器4.真空装置a.水环式真空泵b.喷射泵c.往复式真空泵（3）.沉降设备1.降尘室（除尘器）3. 重力沉降分离器a. 水平流动型（重力降尘室）b. 上升流动型4. 澄清器5. 增稠器（连续式增稠器）6. 离心沉降器旋风分离器旋液分离器沉降式离心机管式离心机蝶式离心机螺旋式离心机袋式过滤器正压袋式过滤器负压袋式过滤器（脉冲式）（4）.过滤设备1. 压滤机（间歇式）板框压滤机（间隙操作）2. 叶滤机（间歇式）真空叶滤机压力叶滤机陶瓷叶滤机3. 转筒真空式连续过滤机（连续式）4. 离心过滤机A 悬框式离心机B. 往复活塞推渣离心机C. 离心力自动卸渣离心机（5）.萃取设备1. 根据两液相接触的方式逐级接触式连续接触式2. 根据构造特点和形状组件式（逐级式）混合-澄清槽塔式（逐级式,连续接触式）3. 根据是否从外界输入机械能量重力流动的萃取塔喷洒塔填料塔筛板塔输入机械能量的萃取塔转盘塔搅拌填料塔脉冲萃取塔自控周期式萃取塔离心萃取机(6) .离心设备1. 过滤式离心机2. 沉降式离心机3. 分离式离心机转鼓式间歇离心机转鼓式自动卸料连续离心机碟片式高速离心机管式超速离心机(7) .其他分离设备(真空脱气机)6、制冷设备(i).制冷压缩机(2) .风冷冷冻机a. 压缩式冷冻机单级压缩冷冻机两级压缩冷冻机复叠式冷冻机氨冷冻机氟利昂冷冻机b. 吸收式冷冻机c. 喷射式冷冻机直接冷凝器混合冷凝器(喷淋式冷凝器) 接触式冷凝器间接冷凝器(换热管)(3) .冷却塔干式冷却塔湿式冷却塔(4) .凉水设备喷水池凉水塔(5) .淋水装置蜂窝淋水装置点波淋水装置斜交错淋水装置阻燃型玻璃钢冷却塔7、干燥设备（⑴.干燥器（机）1. 间歇式常压干燥器盘架式干燥器2. 间歇式减压干燥器耙式干燥器3. 连续式常压干燥器a. 洞道式干燥器b. 转筒（回转式）干燥器直接加热干燥器间接加热干燥器c. 气流干燥器d. 沸腾床（流化床）干燥器圆筒流化床（沸腾床）干燥器卧式多室沸腾干燥器e. 喷雾干燥器f. 常压滚筒式干燥器4. 连续式减压干燥器减压滚筒式干燥器5. 其它干燥器a. 厢式（盘架式）干燥器b. 红外线干燥器c. 喷动床干燥器d. 真空干燥器e. 空气干燥器（2）.烘箱（3）.烘干机（4）.脱水机（5）.热风炉（6）.其它导向环活塞环8包装设备⑴.清洗机冲瓶机洗瓶机外洗瓶机(2) .输瓶机(3) .灌装机(4) .包装秤(5) .包装机全自动收缩包装机热收缩包装机轭式包装机(6) .封口机多功能薄膜封口机灌装封口机塑杯灌装封口机(7) .贴标机自动贴标机不干胶贴标机(8) .收缩机热收缩机(9) .捆扎机(10) .充填机1. 膏霜类产品充填机立式活塞式充填机卧式活塞式充填机2. 液体充填机定量杯充填机真空充填器3. 粉料充填机可调容量式定量装灌螺杆式定量装灌(11) .其它。

化工装备分类
化工装备可以根据其功能和用途进行分类，常见的化工装备分类包括以下几种：
1. 反应设备：用于进行化学反应的设备，如反应釜、反应槽、反应塔等。

2. 传质设备：用于进行传质操作的设备，如吸收塔、萃取塔、蒸馏塔等。

3. 干燥设备：用于将湿物料去除水分的设备，如干燥器、干燥箱等。

4. 分离设备：用于将混合物分离成纯净物质的设备，如蒸馏塔、萃取塔、结晶器等。

5. 变压设备：用于改变压力的设备，如压缩机、泵、风机等。

6. 传热设备：用于进行传热操作的设备，如换热器、冷凝器、加热炉等。

7. 混合设备：用于将不同物料混合均匀的设备，如搅拌机、混合器等。

8. 粉碎设备：用于将物料粉碎成粉末状的设备，如粉碎机、研磨机等。

9. 过滤设备：用于去除悬浮颗粒的设备，如过滤器、离心机等。

10.储运设备：用于储存和运输化工物料的设备，如储罐、槽
车等。

以上是常见的化工装备分类，根据具体的应用领域和操作要求，还可以有其他的分类方式。

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=0.7MPA）低压设备（0.1MPA<p<10MPA）中压设备（1.6MPA<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。
