下载文档原格式

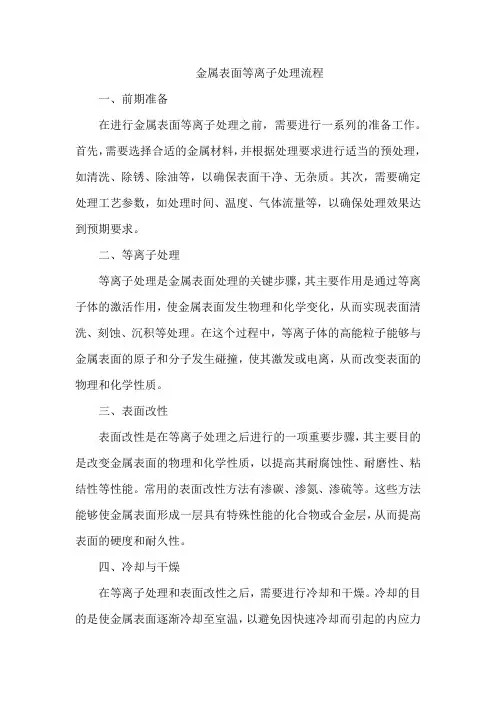

金属表面等离子处理流程
一、前期准备
在进行金属表面等离子处理之前，需要进行一系列的准备工作。
首先，需要选择合适的金属材料，并根据处理要求进行适当的预处理，如清洗、除锈、除油等，以确保表面干净、无杂质。
其次，需要确定处理工艺参数，如处理时间、温度、气体流量等，以确保处理效果达到预期要求。
二、等离子处理
等离子处理是金属表面处理的关键步骤，其主要作用是通过等离子体的激活作用，使金属表面发生物理和化学变化，从而实现表面清洗、刻蚀、沉积等处理。
在这个过程中，等离子体的高能粒子能够与金属表面的原子和分子发生碰撞，使其激发或电离，从而改变表面的物理和化学性质。
三、表面改性
表面改性是在等离子处理之后进行的一项重要步骤，其主要目的是改变金属表面的物理和化学性质，以提高其耐腐蚀性、耐磨性、粘结性等性能。
常用的表面改性方法有渗碳、渗氮、渗硫等。
这些方法能够使金属表面形成一层具有特殊性能的化合物或合金层，从而提高表面的硬度和耐久性。
四、冷却与干燥
在等离子处理和表面改性之后，需要进行冷却和干燥。
冷却的目的是使金属表面逐渐冷却至室温，以避免因快速冷却而引起的内应力
或变形。
干燥则是为了去除残留在表面的液体或水分，以便进行后续的涂装或粘结等操作。
五、后处理
后处理是金属表面等离子处理的最后一步，其主要目的是对处理后的表面进行进一步的加工或处理，以提高其性能或满足特定要求。
常见的后处理方法有涂装、电镀、喷涂等。
这些方法能够使金属表面形成一层具有保护性、装饰性或功能性要求的涂层，从而提高表面的美观性和实用性。
一、低温等离子体在糊盒、糊箱机中应用的原理低温等离子体中的粒子能量一般约为几个至十几电子伏特，大于聚合物材料的结合键能（几个至十几电子伏特），完全可以破裂有机大分子的化学键而形成新键，但远低于高能放射性射线，只涉及材料表面，不影响基体的性能。
处于非热力学平衡状态下的低温等离子体中，电子具有较高的能量，可以断裂材料表面分子的化学键，提高粒子的化学反应活性(大于热等离子体)，而中性粒子的温度接近室温，这些优点为热敏性高分子聚合物表面改性提供了适宜的条件。
通过低温等离子体表面处理，材料表面发生多种的物理、化学变化，或产生刻蚀而粗糙，或形成致密的交联层，或引入含氧极性基团，使亲水性、粘结性、可染色性、生物相容性及电性能分别得到改善。
射流型大气低温等离子处理机由低温等离子发生器、气体输送系统及低温等离子喷枪等部分组成。
低温等离子发生器产生的高频高压能量在喷枪内产生低温等离子体，借助空气气流将等离子体输送到腔体外到达工件表面，当等离子体与被处理的物体表面相遇时，产生了上述的化学作用和物理变化，表面得到了改性、清洁，去除了碳化氢类污物，如油脂、辅助添加剂等。
在糊盒机中，采用射流低温等离子炬处理胶结面工艺可以极大的提高粘接强度，降低成本，粘接质量稳定，产品一致性好，不产生粉尘，环境洁净。
是糊盒机提高产品品质的最佳解决方案。
由于射流型大气低温等离子体表面处理机喷射出的低温等离子体炬为中性粒子，不带电，因此，使用安全，可以处理下材料：★ 带有OPP, PP, PE覆膜的纸板★ 带有PET覆膜的纸板★ 带有金属镀层的纸板★ 带有UV涂层的纸板(UV油固化后本身不能脱层)★ 浸渍纸板★ PET,PP等透明塑料片材二.低温等离子技术在糊盒、糊箱机中具体应用现在的印刷包装工艺中,为保证印刷品在流通中不被蹭花，为了提高防水功能,或提高产品档次等，在印刷品表面都会做一层保护，有的上一层光油，有的复一层膜等。
上光工艺中UV上光相对较复杂一些，出现的问题可能更多一点，目前来说,因UV油与纸张的亲和力较差，而造成在糊盒或糊箱时经常会出现开胶的现象，而复膜后,因膜的表面张力及表面能会在不同的条件下有不同的值，大小忽异，再加上不同品牌的胶水所表现出的粘接性能不同，也经常会出现开胶现象，而一旦产品交到客户手上再开胶，就会有被罚款的可能，这些都令各厂家较烦恼，有的客户为了尽量减少出现以上情况，不惜加大成本尽量采购进口或国产高档糊盒胶水，但如果对化学品的保管不当，或其他原因，有时还是会出现开胶现象。
等离子处理硅胶表面引言：硅胶是一种常用的材料，具有优异的柔韧性、耐高温性和化学稳定性。
然而，硅胶表面的性质往往不适合特定的应用需求，因此需要对硅胶表面进行处理。
等离子处理是一种常用的表面处理方法，可以改变材料表面的化学和物理性质。
本文将介绍等离子处理硅胶表面的原理、方法和应用。
一、等离子处理硅胶表面的原理等离子处理是利用等离子体在气体中的电离和激发过程，对材料表面进行化学和物理处理的方法。
等离子体由电子、正离子和中性物种组成，具有高能量和高反应活性。
当等离子体与硅胶表面接触时，会发生一系列的化学和物理反应，从而改变硅胶表面的性质。
二、等离子处理硅胶表面的方法1. 低温等离子处理：低温等离子处理是一种常用的硅胶表面处理方法。
在低温下，通过气体放电产生等离子体，将硅胶表面暴露在等离子体中，实现表面的化学和物理改性。
低温等离子处理可以改变硅胶表面的亲水性、附着力和耐磨性等性质。
2. 等离子体聚合：等离子体聚合是一种常用的表面修饰方法，可以在硅胶表面形成功能性薄膜。
在等离子体中引入含有功能基团的气体，通过激发和反应，将功能基团聚合在硅胶表面上。
这种方法可以赋予硅胶表面特定的化学反应性、生物相容性和抗菌性等特性。
3. 等离子体刻蚀：等离子体刻蚀是一种常用的表面精细加工方法，可以用于制备纳米结构和微细图案。
通过调节等离子体的参数和处理时间，可以控制硅胶表面的刻蚀速率和形貌。
等离子体刻蚀可以用于制备光学薄膜、微流体芯片和生物传感器等应用。
三、等离子处理硅胶表面的应用1. 生物医学领域：等离子处理可以改善硅胶表面的生物相容性，使其适用于生物医学器械和医疗材料。
例如，通过等离子体聚合可以在硅胶表面引入羧基或氨基等功能基团，增强材料与生物组织的相容性，降低免疫反应和血栓形成的风险。
2. 微电子领域：等离子处理可以用于制备微电子器件和集成电路的表面。
通过等离子体刻蚀可以在硅胶表面形成纳米孔阵列或微细图案，用于制备纳米传感器、微流体芯片和光学器件。
等离子体表面处理等离子体表面处理是一种常用的表面处理技术，它使用等离子体（plasma）系统将物料以物理、化学或其结合的方式处理，改变其表面性质。
由于其加工效率高，精度高，可进行大面积的加工，所以越来越受到行业的关注和重视。
等离子体表面处理主要由以下几个部分组成：表面预处理、表面清洗、表面改性、表面涂装、表面抛光等。
表面预处理可以通过化学或机械方式处理；表面清洗涉及到清洁度检验，清洗液的选择；表面改性可以提高表面粗糙度、光学性质；表面涂装可以改变表面的着色效果；表面抛光可以消去表面缺陷和提高产品外观。
等离子体表面处理的特点是一氧化氮、一氧化碳、温度和氧气的混合，得到的处理效果比化学和机械处理效果更好。
等离子体表面处理可以产生纳米尺度的表面结构，这在一定程度上可以提高产品的力学性能和光学性能；改变表面基体的化学组成，可以增加材料表面抗氧化和耐腐蚀性；同时等离子体处理可以有效增加表面粗糙度，从而使材料具有更好的抗摩擦性能。
等离子体表面处理的实际应用也越来越广泛，包括但不仅限于：汽车表面涂装，使表面具有抗污能力；航空航天行业，改善表面结构特性、涂层结构，提升力学和光学性能；电子产品制造，表面粗糙度的改变和抗氧化性的增强；电子零部件的制造，提高产品的导电性，改善噪声衰减性能；医疗行业，等离子体改性可以用于制备生物材料，实现细胞修复等。
等离子体表面处理尽管在近几年中受到了广泛的重视，但是实际应用中也存在一定的局限性，主要以下几点：由于其高温、高压条件，等离子体表面处理对金属材料具有较强的破坏性；处理过程中，等离子体产生的大量热量会使结构发生变形；处理过程中，表面有电压差时会出现电极物质的混入；如果处理后表面粗糙度异常，会引起表面质量问题等。
因此，等离子体表面处理在实际应用中需要仔细考虑后再行采用，针对不同的使用场景要掌握不同的处理工艺要点，以保证表面质量，可以满足终端用户的应用需求。
综上所述，等离子体表面处理的出现改变了表面处理的方式，它的多种特点使它在汽车表面涂装、航空航天行业、电子产品制造、电子零部件的制造以及医疗行业的应用时，有着重要的意义和价值，但是在实际应用中也存在一定的局限性，需要在使用前仔细考虑每一个细节。

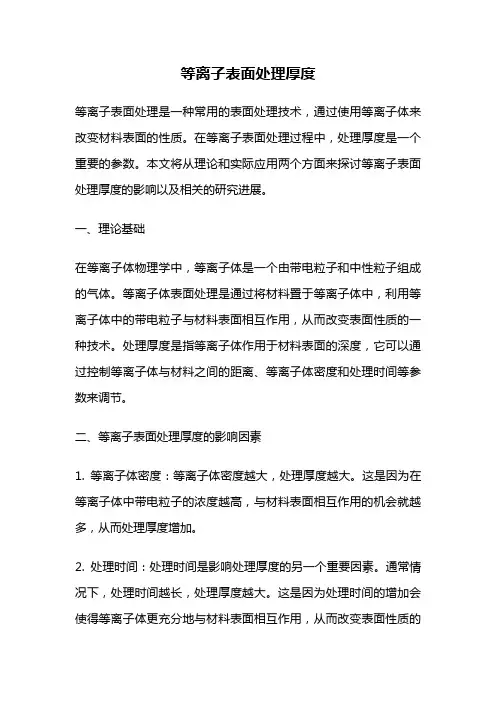

等离子表面处理厚度等离子表面处理是一种常用的表面处理技术，通过使用等离子体来改变材料表面的性质。
在等离子表面处理过程中，处理厚度是一个重要的参数。
本文将从理论和实际应用两个方面来探讨等离子表面处理厚度的影响以及相关的研究进展。
一、理论基础在等离子体物理学中，等离子体是一个由带电粒子和中性粒子组成的气体。
等离子体表面处理是通过将材料置于等离子体中，利用等离子体中的带电粒子与材料表面相互作用，从而改变表面性质的一种技术。
处理厚度是指等离子体作用于材料表面的深度，它可以通过控制等离子体与材料之间的距离、等离子体密度和处理时间等参数来调节。
二、等离子表面处理厚度的影响因素1. 等离子体密度：等离子体密度越大，处理厚度越大。
这是因为在等离子体中带电粒子的浓度越高，与材料表面相互作用的机会就越多，从而处理厚度增加。
2. 处理时间：处理时间是影响处理厚度的另一个重要因素。
通常情况下，处理时间越长，处理厚度越大。
这是因为处理时间的增加会使得等离子体更充分地与材料表面相互作用，从而改变表面性质的程度增加。
3. 等离子体与材料之间的距离：等离子体与材料之间的距离越近，处理厚度越大。
这是因为距离越近，等离子体带电粒子与材料表面的相互作用强度越大，处理效果越显著。
三、等离子表面处理厚度的研究进展研究人员已经提出了多种方法来控制等离子表面处理厚度。
其中一种方法是通过调节等离子体参数来实现。
例如，可以通过改变等离子体密度、射频功率和处理时间等参数来调节处理厚度。
另一种方法是利用表面活性剂等添加剂来改变处理厚度。
添加剂可以在等离子体表面形成一层保护膜，从而限制等离子体对材料表面的作用范围，达到控制处理厚度的目的。
研究人员还通过改变等离子体与材料之间的距离，来实现对处理厚度的控制。
例如，可以通过调节等离子体的位置或调整材料的位置来改变处理厚度。
同时，还可以利用遮罩技术来限制等离子体对材料表面的作用范围，从而实现对处理厚度的控制。

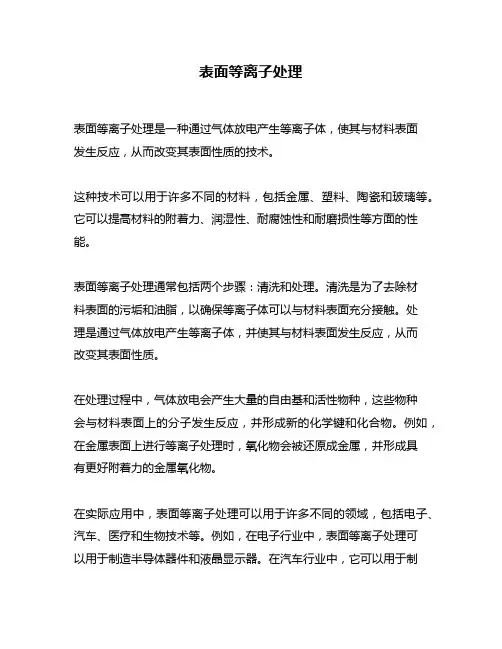

表面等离子处理
表面等离子处理是一种通过气体放电产生等离子体，使其与材料表面
发生反应，从而改变其表面性质的技术。
这种技术可以用于许多不同的材料，包括金属、塑料、陶瓷和玻璃等。
它可以提高材料的附着力、润湿性、耐腐蚀性和耐磨损性等方面的性能。
表面等离子处理通常包括两个步骤：清洗和处理。
清洗是为了去除材
料表面的污垢和油脂，以确保等离子体可以与材料表面充分接触。
处
理是通过气体放电产生等离子体，并使其与材料表面发生反应，从而
改变其表面性质。
在处理过程中，气体放电会产生大量的自由基和活性物种，这些物种
会与材料表面上的分子发生反应，并形成新的化学键和化合物。
例如，在金属表面上进行等离子处理时，氧化物会被还原成金属，并形成具
有更好附着力的金属氧化物。
在实际应用中，表面等离子处理可以用于许多不同的领域，包括电子、汽车、医疗和生物技术等。
例如，在电子行业中，表面等离子处理可
以用于制造半导体器件和液晶显示器。
在汽车行业中，它可以用于制
造汽车零部件，并提高其耐腐蚀性和耐磨损性。
在医疗和生物技术领域，它可以用于制造人工关节和其他医疗设备。
总之，表面等离子处理是一种非常有用的技术，可以提高材料的性能，并应用于许多不同的领域。
等离子处理硅胶表面等离子处理是一种常用的表面处理技术，可以改善硅胶表面的性能和功能。
本文将介绍等离子处理硅胶表面的原理、方法以及其对硅胶表面性能的影响。
一、等离子处理硅胶表面的原理等离子处理是利用等离子体在气体中产生的高能粒子对材料进行表面处理的技术。
在等离子体处理过程中，气体被加热至高温并通过电离形成等离子体，等离子体中的高能粒子通过碰撞和反应作用于硅胶表面，从而改变其表面性能。
1. 低温等离子处理：低温等离子处理是指在较低的温度下进行等离子处理，常用的气体有氧气、氮气等。
低温等离子处理可以改善硅胶表面的亲水性、耐磨性和抗菌性能。
2. 氧等离子处理：氧等离子处理是指利用氧等离子体对硅胶表面进行处理。
氧等离子处理可以增加硅胶表面的氧含量，提高其耐热性和抗老化能力。
3. 氮等离子处理：氮等离子处理是指利用氮等离子体对硅胶表面进行处理。
氮等离子处理可以增加硅胶表面的氮含量，提高其耐磨性和耐候性。
4. 氟等离子处理：氟等离子处理是指利用氟等离子体对硅胶表面进行处理。
氟等离子处理可以增加硅胶表面的氟含量，提高其耐溶剂性和耐化学腐蚀性能。
三、等离子处理对硅胶表面性能的影响1. 改善表面的亲水性：等离子处理可以增加硅胶表面的极性官能团，提高其表面的亲水性，使其具有更好的润湿性能。
2. 提高耐磨性：等离子处理可以在硅胶表面形成致密的氧化层，增加硅胶表面的硬度和耐磨性。
3. 增强抗菌性能：等离子处理可以在硅胶表面形成抗菌剂，从而提高硅胶表面的抗菌性能。
4. 提高耐热性：氧等离子处理可以增加硅胶表面的氧含量，提高其耐热性和抗老化能力。
5. 增加耐候性：氮等离子处理可以增加硅胶表面的氮含量，提高其耐候性和耐紫外线能力。
6. 提高耐溶剂性：氟等离子处理可以增加硅胶表面的氟含量，提高其耐溶剂性和耐化学腐蚀性能。
等离子处理是一种有效的硅胶表面处理技术，可以改善硅胶表面的性能和功能。
通过选择适当的气体和处理条件，可以实现对硅胶表面性能的有针对性改善。
等离子处理原理
等离子处理是一种常用的表面处理技术，它通过生成等离子体来改变材料的表面性质。
等离子体是由气体或液体中的原子或分子通过加热、激发或电离等方式获得的带电粒子。
在等离子体处理过程中，材料表面暴露在等离子体中，等离子体中的带电粒子会与表面相互作用，从而改变材料的化学组成和物理性质。
等离子体处理的原理主要涉及两个方面：等离子体激发和表面反应。
等离子体中的带电粒子可以通过碰撞、俄歇过程或辐射跃迁等方式将能量传递给材料表面，使其激发或电离，从而改变其性质。
同时，等离子体中的带电粒子也可以与材料表面发生化学反应，例如氧化、还原、硝化和氮化等反应，从而形成新的化合物或改变材料的化学组成。
等离子体处理的原理基于带电粒子与材料表面的相互作用，因此选择合适的等离子体源和操作参数非常重要。
常见的等离子体源包括氩气、氧气、氮气等，通过调节气体流量、压力和电场强度等参数可以控制等离子体的性质和能量。
此外，材料的性质和表面结构也会影响等离子体处理的效果，例如材料的导电性、表面形貌和化学组成等。
综上所述，等离子处理是一种利用等离子体与材料表面相互作用改变材料性质的技术。
通过调节等离子体源和操作参数，可以控制等离子体的能量和化学活性，实现对材料的精确处理。
项目提纲
一、项目背景
等离子体是由部分电子被剥夺后的原子及原子被电离后产生的正负电子组成的离子化气体状物质，主要包括：电子、离子、中性基团、分子、光子，它是除去固、液、气相之外物质存在的第四态。
1879年英国物理学家William Crookes发现物质第四状态，1929年美国化学物理学家Langmuir发现等离子体。
等离子体是一种很好的导电体，利用经过巧妙设计的磁场可以捕捉、移动和加速等离子体。
等离子体物理的发展为材料、能源、信息、环境空间，空间物理，地球物理等科学的进一步发展提新的技术和工艺。
等离子体可分为两种：高温和低温等离子体。
高温等离子体如焊工用高温等离子体焊接金属。
现在低温等离子体广泛运用于多种生产领域。
例如：材料的表面处理（塑料表面处理、金属表面处理、铝表面处理，印刷、涂装及粘接前的等离子表面处理），此技术主要作用为清洗材料表面，提高表面的附着能力及粘接能力。
等离子技术具有极为广泛的应用领域，这使其成为行业中广受关注的核心表面处理工艺。
通过使用这种创新的表面处理工艺，可以实现现代制造工艺所追求的高品质，高可靠性，高效率，低成本和环保等目标。
等离子表面处理技术能够应用的行业非常广泛，对物体的处理不单纯的是清洗，同时可以进行刻蚀、和灰化以及表面活化和涂镀。
因此就决定了等离子表面处理技术必将有广泛的发展潜力。
也会成为科研院所、医疗机构、生产加工企业越来越推崇的处理工艺。
二、等离子技术简介
射流型常压等离子处理系统由等离子发生器、气体管路及等离子喷枪组成。
等离子发生器产生高压高频能量在喷嘴钢管中被激活和被控制的辉光放电中产生了低温等离子体，借助压缩空气将等离子体喷向工件表面，当等离子体与被处理表面相遇时，产生了化学作用和物理变化，表面得到了清洁。
却除了碳化氢类污物，如油脂、辅助添加剂等。
根据材料成分，其表面分子链结构得到了改变。
建立了自由基团，这些自由基团对各种涂敷材料具有促进粘合的作用，在粘合和油漆应用时得到了优化。
在同样效果下，应用等离子体处理表面可以得到非常薄的高张力涂层表面，不需要其他机械、化学处理等强烈作用成分来增加粘合性。
高分子领域中应用的等离子体表面处理技术，是指利用非聚合性气体(如Ar、N2、CO、NH3、O2、H2等)等离子体与高分子材料表面相互作用，使在表面上形成新的官能团和改变高分子链结构，以改善亲(疏)水性、粘接性、表面电学性能、光学性能以及生物相容性等，从而达到表面改性的目的。
参与表面反应的活性种有激发态分子、离子、自由基及紫外辐射光子。
对高分子材料表面的作用有刻蚀、断键(链)、形成自由基及活性种与自由基复合从而引入新的官能团或形成交联结构。
在等离子体处理过程中，随不同的放电条件，往往以某种作用为主，几种作用并存。
等离子体处理的优点是效果显著，工艺简单，无污染，可通过改变不同的处理条件获得不同的表面性能，应用范围广。
更为重要的是，处理效果只局限于表面而不影响材料本体性能。
其缺点是处理效果随时间衰退；影响处理效果因素的多样性使其重复性和可靠性较差。
等离子表面处理在高分子材料改性中的应用，主要表现在下述几方面。
1）改变材料表面亲((疏)水性。
一般高分子材料经NH3、O2、CO、Ar、N2、H2等气体等离子体处理后接触空气，会在表面引入—COOH，CO，—NH2''—OH等基团，增加其亲水性。
处理时间越长，与水接触角越低，而经含氟单体如CF4''CH2F2等气体等离子体处理则可氟化高分子材料表面，增加其憎水性。
2）增加材料的粘接性。
等离子体处理能很容易在高分子材料表面引入极性基团或活性点，
它们或者与被粘合材料、粘合剂面形成化学键，或者增加了与被粘合材料、粘合剂之间的范德华作用力，达到改善粘接的目的。
这种处理不受材料质地的限制，不破坏材料本体力学性能，远远优于一般的化学处理方法。
等离子体处理能显著改善高分子膜之间的粘接性和纤维增强复合材料的力学性能。
如果增强纤维与底基粘接性能不好，则不但没有一个良好的粘接界面来传递应力，反而会产生应力集中源，使复合材料力学性能变差。
3）等离子体处理高分子材料，还能显著改善其与金属的粘接。
4）改善印染性能。
等离子体表面处理一方面能增加被处理材料表面粗糙度，破坏其非晶区甚至晶区，使被处理材料表面结构松散，微隙增大增加了对染料/油墨分子的可及区；另一方面，表面引入的极性基团，使被处理表面易于以范得华相互作用力、氢键或化学键合吸附染料/油墨分子，从而改善了材料的印染性能。
5）在生物医用材料上的应用在生物医用材料上的应用。
等离子体处理高分子材料，有选择地在表面引入新的基团，改变表面湿润性、表面电位、表面能极性分量和色散分量以及表面微结构，达到改善高分子材料生物相容性的目的。
等离子体处理作为一种新的表面修饰手段，能快速、高效、无污染地改变各类高分子材料表面性能。
不但改善了特定环境下高分子材料的使用性能，也拓宽了常规高分子材料的适用范围。
三、实验准备
1）样品准备：医用硅橡胶管，医用乳胶管，PU管，PVC管，PET管
2）涂层材料准备：PVP（K90），PVA（聚合度1000），戊二醛，KH-550，KH-560，乙醇，异丙醇，利福平（抗菌剂1），有机抗菌剂（抗菌剂2），含银抗菌剂（抗菌剂3）3）寻找等离子处理机生产厂家，寻求合作。
四、实验设计
2）偶联剂预处理后涂覆亲水涂层（溶剂适量）
五、测试
1）表面接触角的测定：测试导管表面亲水效果的改变；
2）48小时泡水后失重或表面接触角的测定：测试导管表面涂层的耐水性和持久性；
3）导管切片抗菌环测定：测试不同抗菌剂的初期或长期抗菌性。
（阳性和阴性二个以上菌种）
六、结果
1）采用低温常压等离子处理硅橡胶表面是安全可靠的，其发生的化学和物理反应均在材料表面纳米层级，对导管材料的内部性能无影响。
2）经过等离子处理后的硅橡胶表面由原来的疏水性转变为亲水性，其亲水性得到了极大的改善。
水接触角由87度降低到了30-35度，说明表面结合了亲水基团。
3）等离子改性后的硅橡胶经过亲水和抗菌材料涂覆后，涂层结合紧密，持久性好，耐水性好。
抗菌效果达到使用要求。
七、结论
1）等离子处理可以采用射流型常压等离子处理系统，喷头按导管大小要求定制。
2）等离子体处理建议操作参数：处理气体Ar，NH3，CH4等。
气体压力100-900mtorr，
真空度15-30Pa。
工作频率13MHz，工作功率35-45W，处理时间10-30S。
3）经过等离子处理后的导管应在常温下保存，并在48小时内进行表面涂覆，以保证其稳定性。
八、参考文献
1）马立群，难粘高分子材料的表面处理技术，化学与粘合，1999，1：23-26
2）王建龙，王正祥等，氩气低温等离子体处理HDPE薄膜表面的性能研究包装学报2012，1：34-39
3）应锡璋王蓓蓓等，肝素化医用高分子抗凝管的研究生物医学工程学杂志，1996，2：168-171
4）应锡璋万锃等，新颖抗血栓材料的最佳合成条件上海第二医科大学学报1991：4，337
5）冯祥芬谢涵坤张菁低温等离子体表面处理技术在生物医用材料中的应用物理2002，1：27-30
6）方志罗毅等空气中大气压下低温等离子体对聚四氟乙烯进行表面改性的研究真空科学与技术2003，6：408-412
7）樊东辉徐政等硅橡胶表面硅烷反应几丁聚糖涂层的实验研究同济大学学报2005，11：1499-1503
8）陈晓东朴东旭等．硅橡胶的等离子体表面亲水改性高分子材料科学与工程，2000，1：153-155
9）冯士芬徐业彬等．用等离子体处理后硅橡胶的表面氧化材料研究学报，1999，4：445—448
10）应用于硅接触角膜镜片表面的甲烷等离子体聚合物超薄涂层曹采苹唐文兰译Journal of Biomedical Materials Research vol 22．919—737
11）D．L Cho等用低温等离子体法进行硅橡胶表面改性热带农业工程2001，2：32-34。
