电气安装技术手册

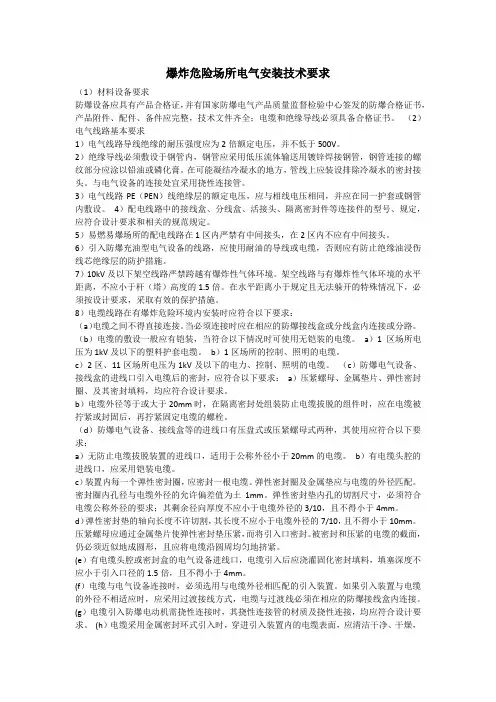

爆炸危险场所电气安装技术要求

（1）材料设备要求

防爆设备应具有产品合格证，并有国家防爆电气产品质量监督检验中心签发的防爆合格证书，产品附件、配件、备件应完整，技术文件齐全；电缆和绝缘导线必须具备合格证书。 （2）电气线路基本要求

1）电气线路导线绝缘的耐压强度应为2倍额定电压，并不低于500V。

2）绝缘导线必须敷设于钢管内，钢管应采用低压流体输送用镀锌焊接钢管，钢管连接的螺纹部分应涂以铅油或磷化膏。在可能凝结冷凝水的地方，管线上应装设排除冷凝水的密封接头。与电气设备的连接处宜采用挠性连接管。

3）电气线路PE（PEN）线绝缘层的额定电压，应与相线电压相同，并应在同一护套或钢管内敷设。 4）配电线路中的接线盒、分线盒、活接头、隔离密封件等连接件的型号、规定，应符合设计要求和相关的规范规定。

5）易燃易爆场所的配电线路在1区内严禁有中间接头，在2区内不应有中间接头。

6）引入防爆充油型电气设备的线路，应使用耐油的导线或电缆，否则应有防止绝缘油浸伤线芯绝缘层的防护措施。

7）10kV及以下架空线路严禁跨越有爆炸性气体环境。架空线路与有爆炸性气体环境的水平距离，不应小于杆（塔）高度的1.5倍。在水平距离小于规定且无法躲开的特殊情况下，必须按设计要求，采取有效的保护措施。

8）电缆线路在有爆炸危险环境内安装时应符合以下要求：

（a）电缆之间不得直接连接。当必须连接时应在相应的防爆接线盒或分线盒内连接或分路。

（b）电缆的敷设一般应有铠装，当符合以下情况时可使用无铠装的电缆。 a）1区场所电压为1kV及以下的塑料护套电缆。 b）1区场所的控制、照明的电缆。

c）2区、11区场所电压为1kV及以下的电力、控制、照明的电缆。 （c）防爆电气设备、接线盒的进线口引入电缆后的密封，应符合以下要求： a）压紧螺母、金属垫片、弹性密封圈、及其密封填料，均应符合设计要求。

b）电缆外径等于或大于20mm时，在隔离密封处组装防止电缆拔脱的组件时，应在电缆被拧紧或封固后，再拧紧固定电缆的螺栓。

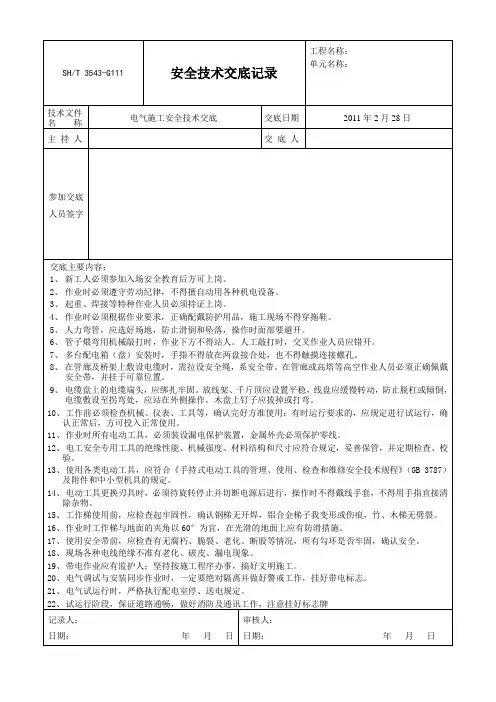

SH/T 3543-G111 安全技术交底记录 工程名称：

单元名称：

技术文件名 称 电气施工安全技术交底 交底日期 2011年2月28日

主 持 人 交 底 人

参加交底人员签字

交底主要内容：

1、 新工人必须参加入场安全教育后方可上岗。

2、 作业时必须遵守劳动纪律，不得擅自动用各种机电设备。

3、 起重、焊接等特种作业人员必须持证上岗。

4、 作业时必须根据作业要求，正确配戴防护用品，施工现场不得穿拖鞋。

5、 人力弯管，应选好场地，防止滑倒和坠落，操作时面部要避开。

6、 管子煨弯用机械敲打时，作业下方不得站人。人工敲打时，交叉作业人员应错开。

7、 多台配电箱（盘）安装时，手指不得放在两盘接合处，也不得触摸连接螺孔。

8、 在管廊及桥架上敷设电缆时，需拉设安全绳，系安全带。在管廊或高塔等高空作业人员必须正确佩戴安全带，并挂于可靠位置。

9、 电缆盘上的电缆端头，应绑扎牢固。放线架、千斤顶应设置平稳，线盘应缓慢转动，防止脱杠或倾倒，电缆敷设至拐弯处，应站在外侧操作。木盘上钉子应拔掉或打弯。

10、 工作前必须检查机械、仪表、工具等，确认完好方准使用；有时运行要求的，应规定进行试运行，确认正常后，方可投入正常使用。

11、 作业时所有电动工具，必须装设漏电保护装置，金属外壳必须保护零线。

12、 电工安全专用工具的绝缘性能、机械强度、材料结构和尺寸应符合规定，妥善保管，并定期检查、校验。

13、 使用各类电动工具，应符合《手持式电动工具的管理、使用、检查和维修安全技术规程》（GB 3787）及附件和中小型机具的规定。

14、 电动工具更换刃具时，必须待旋转停止并切断电源后进行，操作时不得戴线手套，不得用手指直接清除杂物。

15、 工作梯使用前，应检查起牢固性，确认钢梯无开焊，铝合金梯子我变形或伤痕，竹、木梯无劈裂。

16、 作业时工作梯与地面的夹角以60°为宜，在光滑的地面上应有防滑措施。

1 HBTK-1000DQ探测器系列

安装手册

北京海博智恒电气防火科技有限公司

1 目 录 前言......................................................................2 一、关于HBTK-1000DQ探测器系列的说明.........................................2 二、本手册的使用对象 .................................................. 2 三、如何读这本手册.........................................................2 四、从产品的型号了解产品的特点...........................................2 五、探测器如何安装在开关柜上.................................................2 六、探头的种类 ............................................................................................................... 6 七、探测器、探头及二总线的接线 ........................................ 18 八、二总线的接入............................................................23 九、探测器的供电电源....................................................... 23 十、安装时的注意事项........................................................23 十一、技术说明..............................................................23 十二、工作环境..............................................................23 十三、联系方式..............................................................14

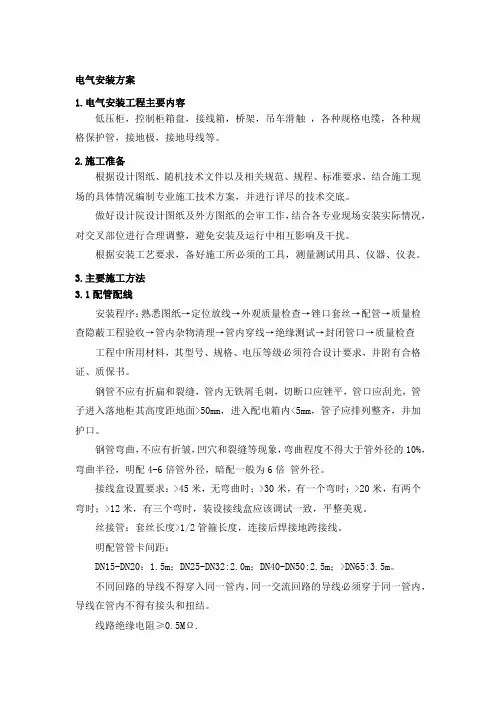

电气安装方案

1.电气安装工程主要内容

低压柜，控制柜箱盘，接线箱，桥架，吊车滑触 ，各种规格电缆，各种规格保护管，接地极，接地母线等。

2.施工准备

根据设计图纸、随机技术文件以及相关规范、规程、标准要求，结合施工现场的具体情况编制专业施工技术方案，并进行详尽的技术交底。

做好设计院设计图纸及外方图纸的会审工作，结合各专业现场安装实际情况，对交叉部位进行合理调整，避免安装及运行中相互影响及干扰。

根据安装工艺要求，备好施工所必须的工具，测量测试用具、仪器、仪表。

3.主要施工方法

3.1配管配线

安装程序：熟悉图纸→定位放线→外观质量检查→锉口套丝→配管→质量检查隐蔽工程验收→管内杂物清理→管内穿线→绝缘测试→封闭管口→质量检查

工程中所用材料，其型号、规格、电压等级必须符合设计要求，并附有合格证、质保书。

钢管不应有折扁和裂缝，管内无铁屑毛刺，切断口应锉平，管口应刮光，管子进入落地柜其高度距地面>50mm，进入配电箱内<5mm，管子应排列整齐，并加护口。

钢管弯曲，不应有折皱，凹穴和裂缝等现象，弯曲程度不得大于管外径的10%，弯曲半径，明配4-6倍管外径，暗配一般为6倍 管外径。

接线盒设置要求：>45米，无弯曲时；>30米，有一个弯时；>20米，有两个弯时；>12米，有三个弯时，装设接线盒应该调试一致，平整美观。

丝接管：套丝长度>1/2管箍长度，连接后焊接地跨接线。

明配管管卡间距：

DN15-DN20：1.5m；DN25-DN32:2.0m；DN40-DN50:2.5m；>DN65:3.5m。

不同回路的导线不得穿入同一管内，同一交流回路的导线必须穿于同一管内，导线在管内不得有接头和扭结。

线路绝缘电阻≥0.5MΩ. 3.2电缆敷设施工

安装程序：熟悉图纸→定位放线→电缆支架、桥架安装电缆保护管安装→动呆、桥架保护管接地→质量检查→直埋电缆挖土方→底层铺砂(或细土) →电缆敷设→绝缘测试→上层铺砂(或细土) →盖砖或水泥板→隐蔽验收→直埋电缆回填土→电缆头制安→质量检查。
