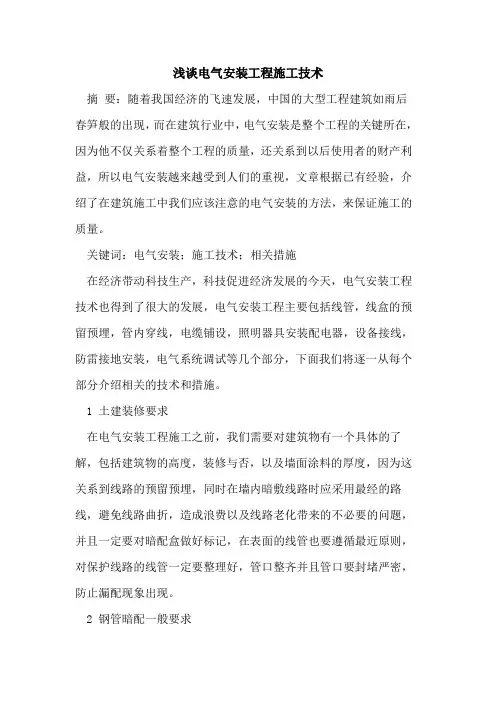

浅谈电气安装工程施工技术

摘 要：随着我国经济的飞速发展，中国的大型工程建筑如雨后春笋般的出现，而在建筑行业中，电气安装是整个工程的关键所在，因为他不仅关系着整个工程的质量，还关系到以后使用者的财产利益，所以电气安装越来越受到人们的重视，文章根据已有经验，介绍了在建筑施工中我们应该注意的电气安装的方法，来保证施工的质量。

关键词：电气安装；施工技术；相关措施

在经济带动科技生产，科技促进经济发展的今天，电气安装工程技术也得到了很大的发展，电气安装工程主要包括线管，线盒的预留预埋，管内穿线，电缆铺设，照明器具安装配电器，设备接线，防雷接地安装，电气系统调试等几个部分，下面我们将逐一从每个部分介绍相关的技术和措施。

1 土建装修要求

在电气安装工程施工之前，我们需要对建筑物有一个具体的了解，包括建筑物的高度，装修与否，以及墙面涂料的厚度，因为这关系到线路的预留预埋，同时在墙内暗敷线路时应采用最经的路线，避免线路曲折，造成浪费以及线路老化带来的不必要的问题，并且一定要对暗配盒做好标记，在表面的线管也要遵循最近原则，对保护线路的线管一定要整理好，管口整齐并且管口要封堵严密，防止漏配现象出现。

2 钢管暗配一般要求 钢管一定要保持平整，管内无残留物，管口避免粗糙破坏线路，不得以对钢管弯曲时，一定要采用机器作业，在液压管机的辅助下进行，在一些潮湿地带要对钢管的连接处进行密闭措施防止漏电，埋入地下的线路应避开基础设施，保证线路和基础设施的正常运作，即使要穿过基础设施，也要合理规划，为线路增加保护管，钢管连接设备时，对周围的环境也要采取不同的措施，在潮湿的场所要增加防水弯头，导线加套保护软管，在干燥的场所管口要增设电线保护软管且管口要密闭。

3 pvc电线管暗配要求

塑料管的耐腐蚀性强，但是它易老化容易变质，他的强度不如钢管，所以它的使用是在含酸碱性较强场所，而不能用在一些高温和容易发生物理损伤的场所，在做线管暗敷时还是要遵循最短线路的原则，同时玩去的半径要大于管外径的六倍，当埋于地下要大于十倍，同时pvc电线管和建筑的材料性能保持一致，所有进盒的电线管，必须采用锁扣连接，要尽量做到一管一孔，应该保证没有线管进入的盒面上的敲落孔完好无损。

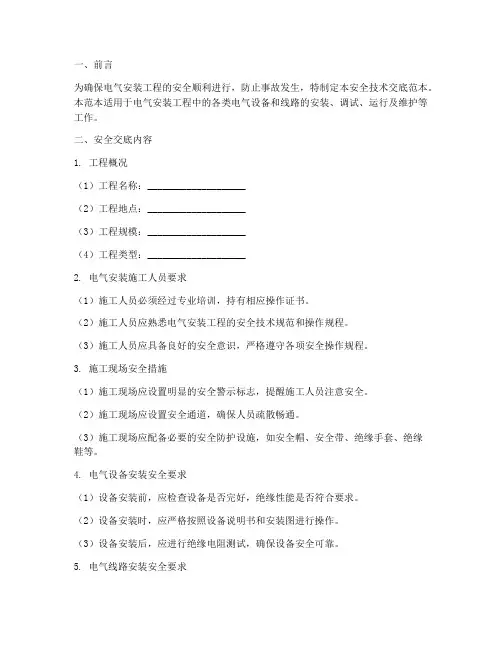

一、前言

为确保电气安装工程的安全顺利进行，防止事故发生，特制定本安全技术交底范本。本范本适用于电气安装工程中的各类电气设备和线路的安装、调试、运行及维护等工作。

二、安全交底内容

1. 工程概况

（1）工程名称：____________________

（2）工程地点：____________________

（3）工程规模：____________________

（4）工程类型：____________________

2. 电气安装施工人员要求

（1）施工人员必须经过专业培训，持有相应操作证书。

（2）施工人员应熟悉电气安装工程的安全技术规范和操作规程。

（3）施工人员应具备良好的安全意识，严格遵守各项安全操作规程。

3. 施工现场安全措施

（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应设置安全通道，确保人员疏散畅通。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、绝缘手套、绝缘鞋等。

4. 电气设备安装安全要求

（1）设备安装前，应检查设备是否完好，绝缘性能是否符合要求。

（2）设备安装时，应严格按照设备说明书和安装图进行操作。

（3）设备安装后，应进行绝缘电阻测试，确保设备安全可靠。

5. 电气线路安装安全要求 （1）线路敷设前，应检查线路材料是否合格，绝缘性能是否符合要求。

（2）线路敷设时，应按照线路走向合理布局，避免交叉、重叠。

（3）线路敷设后，应进行绝缘电阻测试，确保线路安全可靠。

6. 施工现场用电安全要求

（1）施工现场用电应使用符合国家标准的安全电源。

（2）施工现场用电线路应采用绝缘良好、耐压等级符合要求的电缆。

（3）施工现场用电设备应定期检查、维护，确保设备安全可靠。

7. 事故应急处理

（1）发生触电事故时，应立即切断电源，并采取急救措施。

（2）发生火灾事故时，应立即报警，并采取灭火措施。

（3）发生其他事故时，应立即组织人员撤离现场，并采取相应措施。

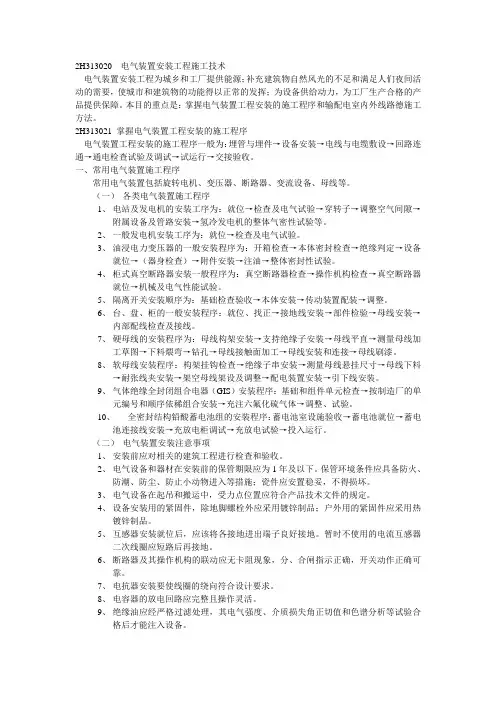

2H313020 电气装置安装工程施工技术

电气装置安装工程为城乡和工厂提供能源；补充建筑物自然风光的不足和满足人们夜间活动的需要，使城市和建筑物的功能得以正常的发挥；为设备供给动力，为工厂生产合格的产品提供保障。本目的重点是：掌握电气装置工程安装的施工程序和输配电室内外线路德施工方法。

2H313021 掌握电气装置工程安装的施工程序

电气装置工程安装的施工程序一般为：埋管与埋件→设备安装→电线与电缆敷设→回路连通→通电检查试验及调试→试运行→交接验收。

一、常用电气装置施工程序

常用电气装置包括旋转电机、变压器、断路器、变流设备、母线等。

（一） 各类电气装置施工程序

1、 电站及发电机的安装工序为：就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。

2、 一般发电机安装工序为：就位→检查及电气试验。

3、 油浸电力变压器的一般安装程序为：开箱检查→本体密封检查→绝缘判定→设备就位→（器身检查）→附件安装→注油→整体密封性试验。

4、 柜式真空断路器安装一般程序为：真空断路器检查→操作机构检查→真空断路器就位→机械及电气性能试验。

5、 隔离开关安装顺序为：基础检查验收→本体安装→传动装置配装→调整。

6、 台、盘、柜的一般安装程序：就位、找正→接地线安装→部件检验→母线安装→内部配线检查及接线。

7、 硬母线的安装程序为：母线构架安装→支持绝缘子安装→母线平直→测量母线加工草图→下料煨弯→钻孔→母线接触面加工→母线安装和连接→母线刷漆。

8、 软母线安装程序：构架挂钩检查→绝缘子串安装→测量母线悬挂尺寸→母线下料→耐张线夹安装→架空母线架设及调整→配电装置安装→引下线安装。

9、 气体绝缘全封闭组合电器（GIS）安装程序：基础和组件单元检查→按制造厂的单元编号和顺序依稀组合安装→充注六氟化硫气体→调整、试验。

10、 全密封结构铅酸蓄电池组的安装程序：蓄电池室设施验收→蓄电池就位→蓄电池连接线安装→充放电柜调试→充放电试验→投入运行。

电气安装工程施工方法及技术措施

一、引言

电气安装工程是指为建筑物或其他工程设施提供电力供应，并确保电气系统正常运行的一系列施工工作。电气安装的质量和可靠性对于保障工程设施的正常运行至关重要。因此，在电气安装工程中，必须使用适当的施工方法和技术措施，以确保质量和安全性。本文将介绍一些常用的电气安装工程施工方法及技术措施。

二、施工方法

1. 常规施工

常规施工是指按照规范和设计要求进行电气设备的安装。在进行常规施工时，需要进行电气布线、电缆敷设、绝缘处理等工作。此外，还需要确保安装的电气设备与用户需求相匹配，并由专业人员进行调试和验收。常规施工是电气安装工程中的基本方法，可以确保施工质量和安全性。

2. 模块化施工

模块化施工是指将电气设备模块化安装，以提高施工效率和质量。模块化施工可以在工厂制造完成电气设备的组件，并在现场进行组装和调试。这种施工方法可以减少现场施工的时间和风险，并提高电气设备的一致性和可靠性。模块化施工在大型工程中应用较为广泛。

3. 悬挂施工 悬挂施工是指使用吊杆或吊线等装置将电气设备悬挂在建筑物的天花板上，以节省空间并保持美观。悬挂施工需要考虑设备的重量、安全性以及与其他设备和电缆的配合。这种施工方法通常适用于高层建筑和狭小空间。

4. 隐蔽施工

隐蔽施工是指将电缆、导管等设备埋入墙体或地板之中，使之隐蔽在观察范围之外。隐蔽施工需要在施工前进行施工图纸和设计方案的制定，并确保施工质量和安全性。隐蔽施工可以减少设备的占用空间，提高整体的美观度。

三、技术措施

1. 防火措施

在电气安装工程中，防火措施是至关重要的。为了确保安全性，应采取一系列的防火措施，例如选择阻燃隔热材料，合理布线，设置可靠的火灾报警系统等。此外，还应定期进行消防设备的检查和维护，确保其可靠性。

2. 接地系统

电气设备的接地系统是电气安装中的重要组成部分。通过良好的接地系统，可以保证电气设备的正常运行，并确保人身安全。在进行接地系统的设计和施工时，应根据建筑物的特点和要求，选用合适的接地材料和接地形式，并按照规范进行施工。
