卡曼漩涡对换热器的影响
摘 要 对管壳式换热器管束常见的振动破坏形式进行了归纳, 对管束振动的机理进行了分析, 并提出了相应的防振措施
关键词 管壳式换热器 管束 振动 防振措施
管壳式换热器广泛用于化工、炼油、热能动力等工业行业,是一种通用性的过程设备[ 1 ]。为了提高换热性能,应尽可能地提高流速,而流速越高就越容易诱发管束的振动[ 2 ]。据不完全统计,因流体诱导振动引发换热器局部失效甚至整体报废的换热器几乎占损坏的30%。需要在设计中采取必要的措施,使管子对激励的响应限制在安全范围以内,即在换热器的设计寿命期内避免发生由振动引起的破坏。
由于卡曼涡街现象的存在，在管子背面两侧产生周期性的反对称漩涡尾流，尾流的交替产生与脱落产生于流向的激振力，当脱落的频率接近换热管的固有频率时，将会引起管束机械性的共振现象，使换热器产生较大的机械破坏。以往在进行测定卡曼涡街现象数值时，运用最早的是尾流振荡模型实验来分析漩涡脱落诱发的振动原因。但据目前学者研究发现，尾流振荡模型在实验过程中，其范围受到一定的限制，当雷诺数在较低的情况下，其理论数值与实验数据相差不大，基本接近；但当雷诺数在较高的情况下进行实验时，两者数据相差甚大。经分析，当在雷诺数较大工状下进行实验时，流经换热管后的尾流不呈二维流动，而是呈动态的三维随机流，是一个随机力函数，沿整个换热管同时脱落，尾流流动呈现出复杂的随机性质。尾流作用于换热管上的载荷也随机发生变化。这就意味着雷诺数在较高的情况下不能运用尾流振荡模型进行实验，否则测定的流体诱导振动值会有不小的差值产生。
针对两相流诱发管束振动机理的研究，由于其随机产生的复杂性，相关的研究目前尚处在初期探索阶段，Pettigrew 等[ 3 ]也只对换热器管束相互之间的距离、换热器管束中的含气率、换热器在雷诺数不同情况下的工作状态进行了有限的研究，同时对气液两种不同介质时两相流中串列双圆柱的诱发振动特性机理的研究，有助于理解管束中管子之间相互影响机理，对于进一步研究复杂管束中的流体诱发振动现象具有重要意义。
第五章 不可压缩流体的二维流动
引言：在前面几章主要讨论了理想流体和黏性流体一维流动，为解决工程
实际中存在的一维流动问题打下了良好的基础。本章讨论理想不可压流体的
二维有势流动以及二维黏性流体绕物体流动的基本概念。 第一节 有旋流动和无旋流动
刚体的运动可分解为移动和转动两种运动形式，
流体具有移动和转动两种运动形式。另外，由于流体具有流动性，它还具有
与刚体不同的另外一种运动形式，即变形运动(deformationmotion)。本节只
介绍流体旋转运动即有旋流动(rotation—alflow)和无旋流动(irrotational
flow)。
一、有旋流动和无旋流动的定义
流体的流动是有旋还是无旋，是由流体微团本身是否旋转来决定的。流体在
流动中，如果流场中有若干处流体微团具有绕通过其自身轴线的旋转运动，
则称为有旋流动，如果在整个流场中各处的流体微团均不绕自身轴线的旋转
运动，则称为无旋流动。
强调“判断流体流动是有旋流动还是无旋流动，仅仅由流体微团本身是否
绕自身轴线的旋转运动来决定，而与流体微团的运动轨迹无关。” 举例虽然流体微团运动轨迹是圆形，但由于微团本身不旋转，故它是无旋
流动；在图5—1(b)中，虽然流体微团运动轨迹是直线，但微团绕自身轴线
旋转，故它是有旋流动。在日常生活中也有类似的例子，例如儿童玩的活动
转椅，当转轮绕水平轴旋转时，每个儿童坐的椅子都绕水平轴作圆周运动，
但是每个儿童始终是头向上，脸朝着一个方向，即儿童对地来说没有旋转。
二、旋转角速度(rotationalangularvelocity)
为了简化讨论，先分析流体微团的平面运动。如图5—2所示有一矩形流体
微团ABCD在XOY平面内，经丛时间后沿一条流线运动到另一位置，微团
变形成A，B，C，D。
流体微团在Z周的旋转角速度定义为流体微团在XOY平面上的旋转角速度
的
平均值
速度环量是一个标量，但具有正负号。
速度环量的正负号与速度方向和积分时所取的绕行方向有关。后者一般规定

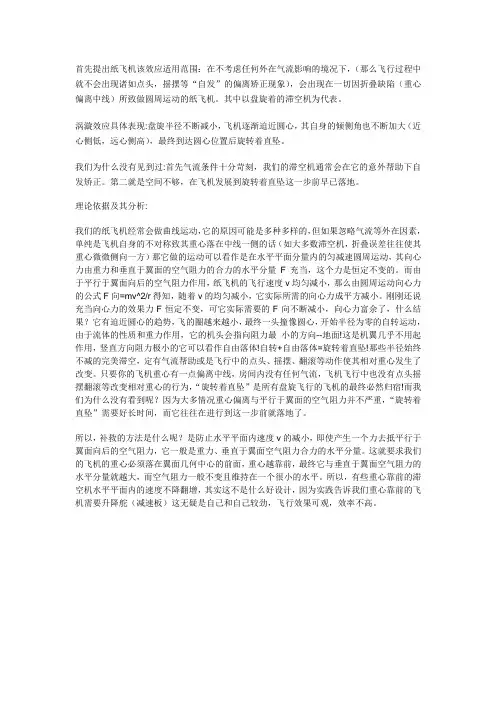

首先提出纸飞机该效应适用范围：在不考虑任何外在气流影响的境况下，（那么飞行过程中就不会出现诸如点头，摇摆等“自发”的偏离矫正现象），会出现在一切因折叠缺陷（重心偏离中线）所致做圆周运动的纸飞机。其中以盘旋着的滞空机为代表。
