板式换热器选型计算书

板式换热器选型计算书

目 录

1、目录 1

2、选型公式 2

3、选型实例一（水－水） 3

4、选型实例二（汽－水） 4

5、选型实例三（油－水） 5

6、选型实例四（麦芽汁－水） 6

7、附表一（空调采暖，水－水） 7

8、附表二（空调采暖，汽－水） 8

9、附表三（卫生热水，水－水） 9

10、附表四（卫生热水，汽－水） 10

11、附表五（散热片采暖，水－水） 11

12、附表六（散热片采暖，汽－水） 12 板式换热器选型计算书

板式换热器选型计算

1、选型公式

a、热负荷计算公式： Q=cm t

此中： Q=热负荷（ kcal/h ）、 c—介质比热（ Kcal/ Kg. ℃）、 m—介质质量流量

（Kg/h ）、 t —介质出入口温差（℃） （注： m、 t 、c 为同侧参数）

※水的比热为 Kcal/ Kg. ℃

b、换热面积计算公式：

A=Q/K.

t m

2 2 此中： A—换热面积（ m）、K—传热系数（ Kcal/ m . ℃）

t m—对数均匀温差

K 值表：

介质 水—水 蒸汽- 水 蒸汽-- 油 冷水—油 油—油 空气—油

K 2500～ 4500 1300~2000 700～ 900 500～ 700 175～ 350 25～ 58

注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在～ s 时可按上表取值，汽侧板间流速一

般在 15m/s 之内时可按上表取值）

t = t max- t min

T1

m

t max Ln

t min

t max 为（ T1-T2’）和（ T1’-T2 ）之较大值

t min 为（ T1-T2’）和（ T1’-T2 ）之较小值 T2’ T1’

c、板间流速计算公式：

V= q T2

Sn A

此中 V—板间流速（ m/s）、 q---- 3 3

体积流量（注意单位变换， m/h – m /s ）、

AS—单通道截面积（详细见下表） 、n—流道数

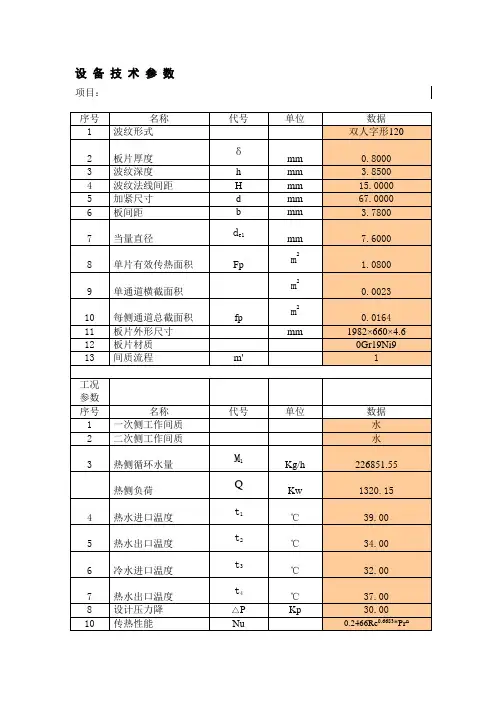

2、板式换热器整机技术参数表：

设 备 参 型 号

数

最高使用压力 Mpa

使用温度范围℃ -19~200

装机最大换热面积 5 15 30 65 80 120 220 350 500

3

10 25 40 120 150 250 430 650 1730 最大流量 m/h

标准接口法兰 DN 25 40 65 80 100 125 150 250 350

单板换热面积 m2

均匀流道截面积 2

m

设施参照质量 Kg 87 290 485 870 980 1800 2800 3700 7200

型号说明：表示波形为人字形、 单板公称换热面积 、设计压力、垫片材质 EPDM、

总换热面积为 9 m2 板式换热器。 板式换热器选型计算书

注：以上选型计算方法合用于本企业生产的板式换热器。

选型实例一（卫生热水用：水 - 水）

1、使用参数

一次水进水温度： 90℃ 3 一次水流量： 50m/h

一次水出水温度： 70℃

3 二次水进水温度： 10℃ 二次水流量： 20m/h

二次水出水温度： 60℃

2、 热负荷

Q=cm t

=1×50×1000×（ 90-70 ）

=1,000,000Kcal/h

3、 初选换热面积 均匀温差

t m=（70-10 ） - （ 90-60 ）/ ln(70-10)/(90-60)

=℃

传热系数取 K=3000Kcal/h ·℃

面积 A=Q/K. t m

=1,000,000/3000 ×

=

取设计余量 17%（如介质比较干净不易结垢，设计余量可偏小些。余量一般在

10%—30%之间）

则 A=

依据流量及换热面积初采纳人字型涟漪板型。

4、流速校核：

需用单板面积为的板片约 33 片。

初选流道部署方案： 1×16/1 ×16

有效换热面积 AC=×32=

依据“板式换热器整机技术参数表”选 BR03型

其主要几何参数： 单板换热面积：

2

单通道截面积： m

角孔直径： DN80

一次水侧流速 V1=q1/

=50/3600 ×× 16=s

二次水侧流速 V2=q2/

=20/3600 ×× 16=s

流速范围在～ m/s 之间，切合设计要求。

因此，选型；流程组合为 1× 16/1 × 16。

注：以上选型计算只合用于本企业生产的板式换热器。 板式换热器选型计算书

选型实例二（散热器采暖用：汽 - 水）

1、使用参数

热源采纳 Mpa 饱和蒸汽（饱和温度 150℃），采暖面积为 2 万平方米。散热器要求供水温度 80℃，回水温度 60℃。 2、热工计算

每平方米按 80 大卡计算则总热负荷为 160 万大卡。 热水流量为： m=Q/c t

=1600000/1×（ 80-60 ）

3

3、初选换热面积

均匀温差

t m=（150-60 ）- （150-80 ）/ ln(150-60)/(150-80)

=℃

传热系数取 K=1500Kcal/h ·℃

面积 A=Q/K. t m

=1,600,000/1500 × =

取设计余量 30%（为了使蒸汽冷凝水温度更低，余量一般取大些，余量范围一般在 10%—30%之间）

则 A=

依据流量及换热面积初采纳人字型涟漪板型。

4、流速校核：

需用单板面积为的板片约 67 片。

初选流道部署方案： 1×33/1 ×33

有效换热面积 AC=×66=

依据“板式换热器整机技术参数表”选 BR03型

其主要几何参数： 单板换热面积：

单通道截面积 As：角孔直径： DN80

蒸汽侧流速 V1=q1/

2 m

=2667/3600 ××× 33=s

3 （蒸汽热值按 60 万大卡每吨计算， Mpa 饱和蒸汽密度查表为 Kg/m 。）

=80/3600 ×× 33=s

水侧流速范围在～ m/s 之间，汽侧流速在 15 m/s 之内，切合设计要求。

因此，确立选型；流程组合为 1×33/1 ×33。

注：以上选型计算只合用于本企业生产的板式换热器。

选型实例三（冷却润滑油用：油 - 水） 板式换热器选型计算书

1、使用参数

3

润滑油入口温度： 60℃ 流量： 50m/h

润滑油出口温度： 40℃

冷却水入口温度： 32℃

冷却水出口温度： 37℃

2、热负荷

Q=cm t

=×50×864×（ 60-40 ） =1765152KJ/h=422184 Kcal/h

（查表：为 KJ 与 Kcal 的换算率，润滑油在 60℃时比热为 KJ/ ，密度为 864Kg/

3

m）

3

冷却水流量 m= Q/C t=422184/1 ×(37 -32)=84437 Kg/h= m /h 3、选换热面积 均匀温差

t m=（60-37 ） - （ 40-32 ）/ ln(60-37)/(40-32)

=℃

传热系数取 K=600Kcal/h ·℃

面积 A=Q/K. t m

=422,285/600 ×

=

取设计余量 17%（如介质比较干净不易结垢，设计余量可偏小些。余量一般在

10%—30%之间）

则 A=

依据流量及换热面积初采纳人字型涟漪板型。

4、流速校核：

需用单板面积为的板片约 111 片。

初选流道部署方案： 1×55/1 ×55

有效换热面积 AC=× 110=

依据“板式换热器整机技术参数表”选 BR05型 其主要几何参数：

单板换热面积：

2

单通道截面积 As： m

角孔直径： DN125

润滑油侧流速 V1=q1/

=50/3600 ×× 55=s

冷却水侧流速 V2=q2/

=3600×× 55=s

因为润滑油侧及冷却水流速较低（ s ＜s），流程组合从头排为：

1×27+1×28 / 1 ×27+1×28

则润滑油侧从头计算流速为 m/s ，冷却水侧从头计算流速为 m/s 。

流速范围在～ m/s 之间，切合设计要求。

因此，选型；流程组合为 1× 27+1× 28 / 1 ×27+1×28。

注：以上选型计算只合用于本企业生产的板式换热器。

选型实例四（冷却麦芽汁用：麦芽汁 - 水）

1、使用参数 板式换热器选型计算书

麦芽汁入口温度： 98℃ 流量： 32 t/h

麦芽汁出口温度：℃

冷冻水入口温度：℃

冷冻水出口温度： 80℃

2、热负荷

Q=cm t

= ×32×1000×（ 98-8 ）

=2,762,870Kcal/h

50℃时比热为 KJ/ ） （查表：为水的比热容，麦芽汁在

冷却水流量 m= Q/C t=2762870/1 ×(80-2)=35421 Kg/h= m 3 /h

3、初选换热面积

均匀温差

t m=（98-80 ） - （ 8-2 ）/ ln(98-80)/(8-2)

=℃

传热系数取 K=3000Kcal/h ·K

面积 A=Q/K. t m

=2762870/3000×

=

取设计余量 17%（如介质比较干净不易结垢，设计余量可偏小些。余量一般在

10%—30%之间）

则 A=

依据流量及换热面积初采纳人字型涟漪板型。

4、流速校核：

需用单板面积为的板片约 193 片。

初选流道部署方案： 4×24/4 ×24

有效换热面积 AC=× 192=

依据“板式换热器整机技术参数表”选 BR05型

其主要几何参数：

单板换热面积：

单通道截面积 As：角孔直径： DN125

麦芽汁侧流速 V1=q1/

2 m

=32/3600 ×× 24=s

冷冻水侧流速 V2=q2/

=3600×× 24=s

流速范围在～ m/s 之间，切合设计要求。

因此，选型；流程组合为 4×24 / 4 ×24。

注：以上选型计算只合用于本企业生产的板式换热器。

附表一、（风机盘管空调采暖用 1：热侧 90℃～ 70℃；冷侧 50℃～ 60℃）

热负荷 换热面积 热侧流量 冷侧流量 接口法兰尺寸

板片规格

2 3 3 4

） DN（ mm） （× 10 KCal/h ） （m （ m/h ） （ m/h ）
