溶氧电极的工作原理及其使用
溶氧电极是一种广泛应用于水处理、环境监测以及生命科学等领域的电化学传感器。它可以测量水中的溶解氧浓度，给人们提供溶解氧浓度的定量分析结果。溶氧电极的工作原理是基于氧气在电极表面的还原反应。 溶氧电极通常由两个半电池组成，其中一个是参考电极，另一个是工作电极，通常是在白金电极表面镀有一层铱层以防止氧谷生成。在使用前，溶液需要预先加一个电解质，通常是钾盐，以加强电流传导。在测量时，溶氧电极中的氧气会通过半透膜到达工作电极，并在电极表面上发生还原反应，最终转化为电流信号输出，利用计算机或其他相关仪器来将电信号转化为氧气浓度。
在实际使用中，溶氧电极需要进行正确的校准。标准氧气水溶液被用作一个参考值来校准溶氧电极。另外，还需要检查半透膜，以确保电极的工作表面没有被污染或损坏。通常将溶氧电极存放在有盐的水中以保持其消音。 溶氧电极在实验和工业应用中发挥着至关重要的作用，因为它可以高效、准确地测量溶解氧浓度，帮助科学家和工程师研究水质的变化和控制水质的状况，拥有广泛的应用前景。
极谱型溶氧电极通常使用的电解液是氯化钾（KCl）溶液。
极谱型溶氧电极是一种常见的溶解氧测量设备，它通过测量电解液中的电流变化来确定溶解氧的浓度。这种电极由两个不同的金属组成，通常是一个贵金属如铂或金作为阴极，和一个银-氯化银（Ag/AgCl）或汞-氯化亚汞作为阳极。在这两个电极之间填充的是氯化钾电解液，它的作用是导电并提供离子交换的介质。
在极谱型溶氧电极的工作原理中，阴极外表面覆盖有一层透氧薄膜，这层薄膜允许氧气从水样中透过到达阴极表面。当外加电压后，溶解氧在阴极上得到电子被还原，同时在阳极上发生氧化反应。通过测量产生的电流大小，可以计算出溶解氧的浓度。为了准确测量，需要考虑温度、盐度、气压等因素，并进行相应的补偿。
总的来说，极谱型溶氧电极因其高精度和快速响应的特点，广泛应用于发酵行业、水处理、环境监测等领域。在使用过程中，需要定期检查电解液的量和质量，以确保测量结果的准确性和电极的正常工作。如果电解液减少或受到污染，可能需要更换或补充，以维持电极的最佳性能。

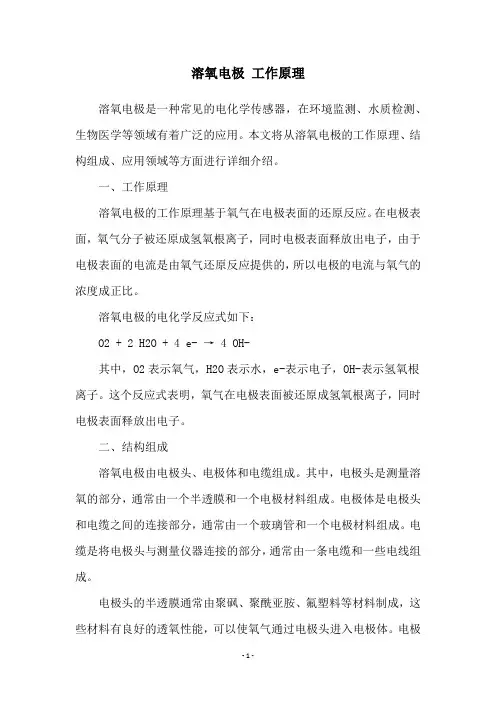

- 1 - 溶氧电极 工作原理
溶氧电极是一种常见的电化学传感器，在环境监测、水质检测、生物医学等领域有着广泛的应用。本文将从溶氧电极的工作原理、结构组成、应用领域等方面进行详细介绍。
一、工作原理
溶氧电极的工作原理基于氧气在电极表面的还原反应。在电极表面，氧气分子被还原成氢氧根离子，同时电极表面释放出电子，由于电极表面的电流是由氧气还原反应提供的，所以电极的电流与氧气的浓度成正比。
溶氧电极的电化学反应式如下：
O2 + 2 H2O + 4 e- → 4 OH-
其中，O2表示氧气，H2O表示水，e-表示电子，OH-表示氢氧根离子。这个反应式表明，氧气在电极表面被还原成氢氧根离子，同时电极表面释放出电子。
二、结构组成
溶氧电极由电极头、电极体和电缆组成。其中，电极头是测量溶氧的部分，通常由一个半透膜和一个电极材料组成。电极体是电极头和电缆之间的连接部分，通常由一个玻璃管和一个电极材料组成。电缆是将电极头与测量仪器连接的部分，通常由一条电缆和一些电线组成。
电极头的半透膜通常由聚砜、聚酰亚胺、氟塑料等材料制成，这些材料有良好的透氧性能，可以使氧气通过电极头进入电极体。电极 - 2 - 材料通常是银、铜、铂、金等金属或其合金，这些材料具有良好的电化学性能，可以使氧气在电极表面还原。
三、应用领域
溶氧电极广泛应用于环境监测、水质检测、生物医学等领域。在环境监测中，溶氧电极可以用于测量水中氧气的浓度，了解水体的氧气含量，评价水体的富营养化程度。在水质检测中，溶氧电极可以用于测量饮用水、工业废水、污水等水体中的氧气含量，评价水体的污染程度。在生物医学中，溶氧电极可以用于测量血液中的氧气含量，了解血氧饱和度，评价人体的健康状况。
总之，溶氧电极是一种重要的电化学传感器，具有广泛的应用价值。通过了解溶氧电极的工作原理、结构组成和应用领域，可以更好地理解和应用溶氧电极。
溶氧电极的结构原理及其使用
点击次数：1597 发布日期：2009-3-31 来源： 仅供参考，谢绝转载，否则责任自负
溶氧（DO）是溶解氧(Dissolved Oxygen)的简称, 是表征水溶液中氧的浓度的参数。溶氧电极是一种基于极谱原理的测定溶解在液体中的氧的电流型电极
1. 溶氧电极的分类
测定DO的方法有多种：如化学Winkler 法，电极方法，质谱仪等。这里主要介绍电极方法。溶氧电极最早是由Clark (1956)发明的。它是由一透气薄膜复盖的电流型电极。
DO电极可分为两类：原电池（Galvanic）型和极谱(Polargrafic)型。
2. DO电极测定原理
原电池型：一般由贵金属，如白金、金或银构成阴极；由铅构成阳极。在电解质如KCl或醋酸铅存在下便形成PbCl2或Pb(AcO)2，原电池型电极无需外加电压。
极谱(Polargrafic)型电极需要外加0.6-0.8V的极化电压。一般由贵金属，如白金或金构成阴极；由银构成阳极。极谱型电极需外加一恒定的电压，电解质参与了反应，因此，在一定的时间间隔必须补充电解质。
极谱型与原电池型的区别
极谱型电极一般寿命较长，但价格较贵。输出电流相差数量级。电极响应时间一般为90S。用来测定Kla或过渡现象似乎较困难。有些电极的响应可以做到30S以下。 极谱型电极的阴极表面做得很小，一般其直径在1-50 μm的范围，形成的还原电流在nA级，因此，需要专门的电子放大装置。一般阴极材料的要求很高，如白金或银纯度在99.999%以上。
原电池型电极的表面要求平面光滑，其面积大小与还原电流成正比。一般直径采用5-10 mm.。 其还原电流在28℃时为5-25μA, 因此，不用专门的电子放大器便可通过串联一电位器直接接到全程5或10 mV的自动电位差记录仪上。原电池型的阳极材料同样要求很高，纯度在99.999%以上。一般阳极作成圆筒状，其表面积需阴极面积大数十倍，这对极谱型电极容易做到，故它可以做得较小。原电池型的阳极就得大许多，才能满足这种比例要求。
龙源期刊网

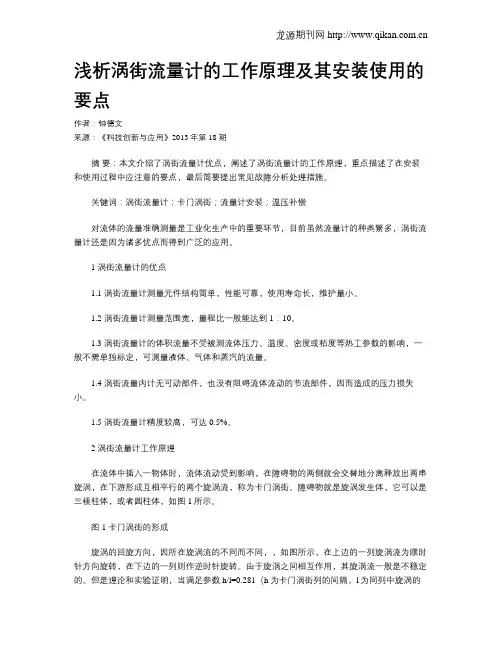

浅析涡街流量计的工作原理及其安装使用的要点
作者：钟德文
来源：《科技创新与应用》2013年第18期
摘 要：本文介绍了涡街流量计优点，阐述了涡街流量计的工作原理，重点描述了在安装和使用过程中应注意的要点，最后简要提出常见故障分析处理措施。
关键词：涡街流量计；卡门涡街；流量计安装；温压补偿
对流体的流量准确测量是工业化生产中的重要环节，目前虽然流量计的种类繁多，涡街流量计还是因为诸多优点而得到广泛的应用。
1 涡街流量计的优点
1.1 涡街流量计测量元件结构简单，性能可靠，使用寿命长，维护量小。
1.2 涡街流量计测量范围宽，量程比一般能达到1：10。
1.3 涡街流量计的体积流量不受被测流体压力、温度、密度或粘度等热工参数的影响，一般不需单独标定，可测量液体、气体和蒸汽的流量。
1.4 涡街流量内计无可动部件，也没有阻碍流体流动的节流部件，因而造成的压力损失小。
1.5 涡街流量计精度较高，可达0.5%。
2 涡街流量计工作原理
在流体中插入一物体时，流体流动受到影响，在障碍物的两侧就会交替地分离释放出两串旋涡，在下游形成互相平行的两个旋涡流，称为卡门涡街。障碍物就是旋涡发生体，它可以是三棱柱体，或者圆柱体，如图1所示。
图1 卡门涡街的形成
旋涡的回旋方向，因所在旋涡流的不同而不同，，如图所示，在上边的一列旋涡流为顺时针方向旋转，在下边的一列则作逆时针旋转。由于旋涡之间相互作用，其旋涡流一般是不稳定的。但是理论和实验证明，当满足参数h/l=0.281（h为卡门涡街列的间隔，l为同列中旋涡的龙源期刊网
间隔）时，涡街是稳定的，并且单侧旋涡的分离释放频率f与流体流速v、旋涡发生体宽度d（三棱柱时为底宽，圆柱时为直径）的关系符合下式：
