8×8LED点阵屏显示数字(韩余)详解

目录1 设计目的 (1)1.1设计目的 (1)1.2设计内容和要求 (1)1.3设计思路 (1)2 设计原理分析 (2)2.1定时器控制8×8LED点阵屏显示数字系统设计 (2)2.2定时器控制8×8LED点阵屏显示数字系统的功能要求 (2)2.2.1计时显示 (2)2.2.2中断设置 (2)2.38×8LED点阵屏显示数字系统的基本构成及原理 (2)3 系统硬件电路的设计 (3)3.1系统硬件总电路构成及原理 (3)3.2主控制部分――AT89C51单片机简介 (3)3.2.1 AT89C51的内部结构功能 (4)3.2.2 51单片机的串行接口工作方式 (5)3.3其它器件 (6)3.4定时器控制8×8LED点阵屏显示数字系统原理图 (7)3.5设计的连线图： (8)3.5.1单片机实物图： (8)3.6硬件资源及其分配 (8)3.7运行步骤 (8)3.8检测与调试 (9)3.8.1硬件调试： (9)3.8.2软件调试： (10)4 系统软件程序的简单设计 (11)4.1程序框图 (11)4.2程序流程图及程序 (12)4.2.1程序流程图： (12)4.2.2程序清单： (12)4.2.3仿真结果图： (14)结论 (15)参考文献 (16)1 设计目的1.1设计目的1、通过单片机课程设计，熟练掌握C语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。

2、通过8×8LED点阵屏显示数字系统的设计，掌握数码管的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。

1.2设计内容和要求内容：设计一个8×8LED点阵屏显示数字。

要求：利用单片机的中断系统，令8×8LED点阵屏循环显示数字0—9。

1.3 设计思路1.先熟悉实验原理，了解8×8LED点阵屏显示数字的工作过程，以及所需要的组件。

2.通过单片机的各个引脚的输出控制8×8LED点阵屏显示数字。

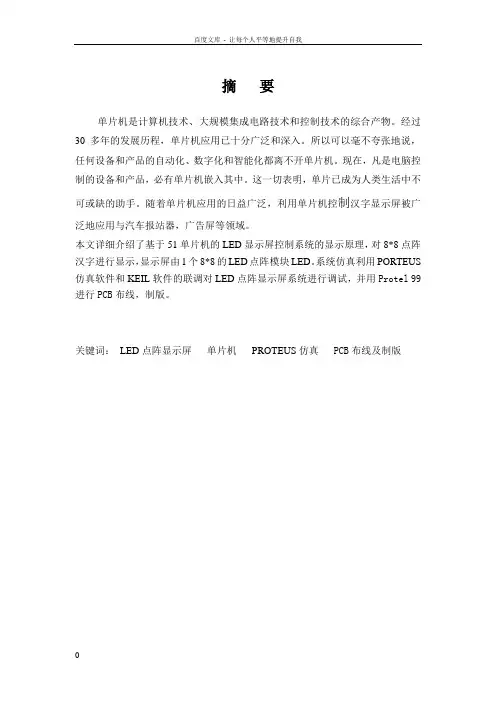

摘要单片机是计算机技术、大规模集成电路技术和控制技术的综合产物。

经过30多年的发展历程，单片机应用已十分广泛和深入。

所以可以毫不夸张地说，任何设备和产品的自动化、数字化和智能化都离不开单片机。

现在，凡是电脑控制的设备和产品，必有单片机嵌入其中。

这一切表明，单片已成为人类生活中不可或缺的助手。

随着单片机应用的日益广泛，利用单片机控制汉字显示屏被广泛地应用与汽车报站器，广告屏等领域。

本文详细介绍了基于51单片机的LED显示屏控制系统的显示原理，对8*8点阵汉字进行显示，显示屏由1个8*8的LED点阵模块LED。

系统仿真利用PORTEUS 仿真软件和KEIL软件的联调对LED点阵显示屏系统进行调试，并用Protel 99进行PCB布线，制版。

关键词：LED点阵显示屏单片机PROTEUS仿真PCB布线及制版目录第1章系统概述设计任务及目的 (3)第2章系统硬件设计与分析电源电路 (4)复位电路 (4)主体电路 (5)硬件电路连线 (5)显示部分 (5)第3章单片机的配置及简介单片机介绍 (7)单片机系统设计 (9)单片机的发展趋势 (10)第4章系统软件设计数字的编码 (11)字母的编码 (12)程序流程图 (14)完整程序 (15)第5章有关软件的介绍PROTE电路设计及PCB图制作 (18)Keil C51 介绍及使用 (19)烧录器的简介及调试 (20)第6章结束语 (21)参考文献 (21)附图一原理图 (22)附图二PCB图 (23)第1章系统概述LED点阵显示系统中各模块的显示方式有静态和动态显示两种。

静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的脉冲信号，反复循环以上操作，就可显示各种图形或文字信息。

本文将介绍一种采用单片机AT89S51进行控制的8*8LED点阵。

8×8LED点阵屏仿电梯数字滚动显示摘要：伴随着我国现代化程度的提高，电梯成为高层建筑中的重要交通工具，它是高层建筑中安全、可靠、垂直上下的运载工具，对改善劳动条件、减轻劳动强度起到很大的作用。

同时也给人们的生活带来了便利，为我国现代化建设的加速发展提供了强大的保障。

电梯的应用范围很广，可用于宾馆、饭店、办公大楼、商场、娱乐场所，仓库以及居民住宅大楼等。

因此，在现代社会中电梯已成为人类必不可少的垂直运输交通工具。

利用单片机控制电梯有成本低，通用性强，灵活性大以及易于实现复杂控制等优点。

基于单片机的电梯智能控制系统的设计分别从系统要求、硬件设计、软件设计等几个部分设计，介绍了以AT89C51系列单片机为核心，并结合74LS245和LED等芯片以及与之相配套的汇编语言软件等进行电梯模拟的具体实现方法,该方法不仅可以实现电梯的基本功能,而且可以设置电梯直达、急停、停电检修等功能,从而可实现电梯的智能控制及相应的最佳路线选择,提高电梯的有效利用率。

关键词：单片机；电梯；系统；控制目录1. 课题设计内容 (3)2. 硬件电路中器件选择 (3)3. 硬件设计 (8)3.1 控制模块 (9)3.2按键模块 (10)3.3 LED显示模块 (11)3.4 电源电路 (12)4. 软件设计 (11)4.1 主程序模块 (12)4.2 判断子程序 (13)5. 结束语 (14)参考文献 (15)附录 (16)程序清单 (16)1.课题设计内容本课题的主要任务是完成一个电梯系统的智能控制模块，即根据每个楼层不同顾客的按键要求，让电梯做出合理的判断，正确高效的指导电梯完成各项载客任务。

设计基于单片机的电梯智能控制系统的硬件电路与软件程序，给出硬件系统的电路原理图，对硬件电路与软件分别进行调试，得到调试成功的基于单片机的电梯智能控制系统。

根据此任务，本课题需要研究的内容有：1、根据系统的技术要求，进行系统硬件的总体方案设计；2、学习单片机的相关知识，并且加以运用；3、选择适当的芯片，并对其内部协议有所掌握，便于应用。

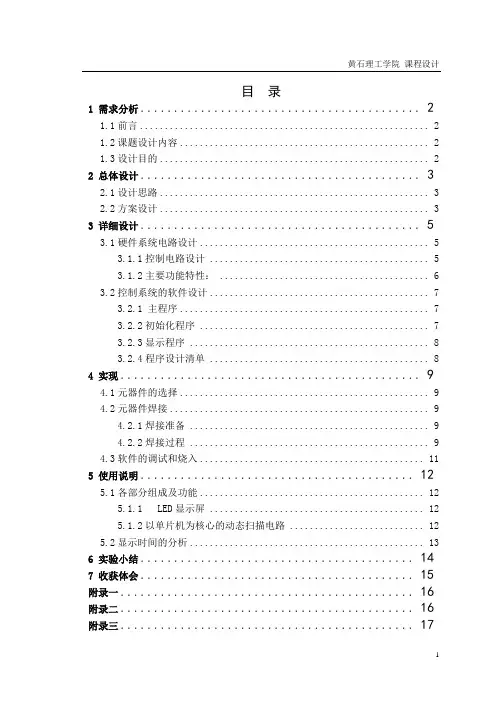

目录1 需求分析 (2)1.1前言 (2)1.2课题设计内容 (2)1.3设计目的 (2)2 总体设计 (3)2.1设计思路 (3)2.2方案设计 (3)3 详细设计 (5)3.1硬件系统电路设计 (5)3.1.1控制电路设计 (5)3.1.2主要功能特性： (6)3.2控制系统的软件设计 (7)3.2.1 主程序 (7)3.2.2初始化程序 (7)3.2.3显示程序 (8)3.2.4程序设计清单 (8)4 实现 (9)4.1元器件的选择 (9)4.2元器件焊接 (9)4.2.1焊接准备 (9)4.2.2焊接过程 (9)4.3软件的调试和烧入 (11)5 使用说明 (12)5.1各部分组成及功能 (12)5.1.1 LED显示屏 (12)5.1.2以单片机为核心的动态扫描电路 (12)5.2显示时间的分析 (13)6 实验小结 (14)7 收获体会 (15)附录一 (16)附录二 (16)附录三 (17)1 需求分析1.1前言当今世界，电子技术迅猛发展，点阵式显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。

因此点阵式显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

由于LED电子显示屏具有所显内容信息量大,外形美观大方,操作使用方便灵活.适用于火车,汽车站,码头,金融证券市场,文化中心,信息中心体育设施等公共场所。

该项目广泛涉及了计算机及电子技术中的电源技术、单片机技术、数据通讯技术、显示技术、存储技术、系统软件技术、接口及驱动等技术。

LED显示又可以分为单色显示和双色显示，可以按照需要的大小、形状和颜色进行组合，并用单片机控制实现各种文字或图形的变化，达到宣传和提示的目的。

1.2课题设计内容该电路系统是采用AT89C2051单片机为控制器，控制点阵LED显示器进行显示，本电路控制模块有主模块和显示模块组成。

项目一8×8点阵数字滚动显示LED点阵的元件符号及内部结构图：对应编码：00H, 00H, 00H, 00H, 00H, 00H, 00H, 00H ;NULL00H, 00H, 3EH, 41H, 41H, 41H, 3EH, 00H ; 000H, 00H, 00H, 00H, 21H, 7FH, 01H, 00H ; 100H, 00H, 27H, 45H, 45H, 45H, 39H, 00H ; 200H, 00H, 22H, 49H, 49H, 49H, 36H, 00H ; 300H, 00H, 0CH, 14H, 24H, 7FH, 04H, 00H ; 400H, 00H, 72H, 51H, 51H, 51H, 4EH, 00H ; 500H, 00H, 3EH, 49H, 49H, 49H, 26H, 00H ; 600H, 00H, 40H, 40H, 40H, 4FH, 70H, 00H ; 700H, 00H, 36H, 49H, 49H, 49H, 36H, 00H ; 800H, 00H, 32H, 49H, 49H, 49H, 3EH, 00H ; 900H, 00H, 00H, 00H, 00H, 00H, 00H, 00H ;NULL硬件设计原理：单片机利用外部晶振作为时钟信号输入，RST端口接入上电复位信号使它加电后自动进行复位操作。

将要显示的字符码表编入单片机的程序中，由单片机控制时序输出相应的扫描数据和字符数据。

行码数据由单片机P0口输出，经一个双向总线收发器控制传输方向后进入LED点阵，点亮相应的发光二极管。

列码扫描信号由P3口输出后，直接输入LED点阵控制8列的扫描，每列选通时间为5ms，看上去就像8列同时显示的效果一样。

加上行中相应的LED灯被点亮，就能看到显示的字符了。

三、源程序代码：R_CNT EQU 31H ;列码R_NCT=31H单元NUMB EQU 32H ;行码NUMB=32H单元TCOUNT EQU 33H;拉幕计数值TCOUNT=33H单元ORG 00H ;程序起始地址LJMP STARTORG 0BH;中断入口地址LJMP INT_T0ORG 30H;子程序入口地址START: ;主程序开始MOV R0, #00H ;每列的行码起始序号置0MOV R_CNT, #00H;列:初值00送到31H单元MOV NUMB, #00H;行:初值00送到32H单元MOV TCOUNT, #00H;计数单元初值置0MOV TMOD, #01H;计数定时器选用16位的计数器，工作在方式1MOV TH0, #(65536-5000)/256;定时5ms。

51单片机8＊8点阵LED显示原理及程序更多发布时间：2008年8月16日在8X8点阵LED上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

1．程序设计内容8X8点阵LED工作原理说明:8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现。

2．硬件电路3．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTR MOV P3,AINC R2LCALL DELAY DJNZ R4,LOP1 DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8 MOV R2,#7LOP3: MOV P1,#0FFH MOV DPTR,#TABA MOV A,R2MOVC A,@A+DPTR MOV P3,ADEC R2LCALL DELAY DJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAY DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH TABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND4．C51语言源程序#include <AT89X52.H>unsigned CHAR code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void DELAY(void){unsigned CHAR i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void DELAY1(void){unsigned CHAR i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned CHAR i,j;while(1){for(j=0;j<3;j++)//FROM left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];DELAY1();}}for(j=0;j<3;j++)//FROM bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];DELAY1();}}}}。

1．实验任务在8X8 LED点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

2．电路原理图图4.24.13．硬件电路连线(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；4．程序设计内容(1)． 8X8 点阵LED工作原理说明8X8点阵LED结构如下图所示图4.24.2从图4.24.2中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现。

5．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,AINC R2LCALL DELAYDJNZ R4,LOP1DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8MOV R2,#7LOP3: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,ADEC R2LCALL DELAYDJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAYDJNZ R4,LOP5 DJNZ R3,LOP6MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHTABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND6． C语言源程序#include <AT89X52.H>unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void delay(void){unsigned char i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void delay1(void){unsigned char i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned char i,j;while(1){for(j=0;j<3;j++) //from left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from right to left 3 time {for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];delay1();}}for(j=0;j<3;j++) //from bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];delay1();}}} }。

目录1 设计目的 (1)1.1设计目的 (1)1.2设计内容和要求 (1)1.3设计思路 (1)2 设计原理分析 (2)2.1定时器控制8×8LED点阵屏显示数字系统设计 (2)2.2定时器控制8×8LED点阵屏显示数字系统的功能要求 (2)2.2.1计时显示 (2)2.2.2中断设置 (2)2.38×8LED点阵屏显示数字系统的基本构成及原理 (2)3 系统硬件电路的设计 (3)3.1系统硬件总电路构成及原理 (3)3.2主控制部分――AT89C51单片机简介 (3)3.2.1 AT89C51的内部结构功能 (4)3.2.2 51单片机的串行接口工作方式 (5)3.3其它器件 (6)3.4定时器控制8×8LED点阵屏显示数字系统原理图 (7)3.5设计的连线图： (8)3.5.1单片机实物图： (8)3.6硬件资源及其分配 (8)3.7运行步骤 (8)3.8检测与调试 (9)3.8.1硬件调试： (9)3.8.2软件调试： (10)4 系统软件程序的简单设计 (11)4.1程序框图 (11)4.2程序流程图及程序 (12)4.2.1程序流程图： (12)4.2.2程序清单： (12)4.2.3仿真结果图： (14)结论 (15)参考文献 (16)1 设计目的1.1设计目的1、通过单片机课程设计，熟练掌握C语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。

2、通过8×8LED点阵屏显示数字系统的设计，掌握数码管的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。

1.2设计内容和要求内容：设计一个8×8LED点阵屏显示数字。

要求：利用单片机的中断系统，令8×8LED点阵屏循环显示数字0—9。

1.3 设计思路1.先熟悉实验原理，了解8×8LED点阵屏显示数字的工作过程，以及所需要的组件。

2.通过单片机的各个引脚的输出控制8×8LED点阵屏显示数字。

摘要本文研究了基于AT89S51单片机LED8×8点阵显示屏的设计并运用PROTEUS软件进行原理图绘制，运用KEIL软件进行仿真和调试。

主要介绍了LED8×8点显示屏的硬件电路设计、汇编程序设计与调试、PROTEUS软件绘制原理图和实物制作等方面的内容，本显示屏的设计具有体积小、硬件少、电路结构简单及容易实现等优点。

能帮助广大电子爱好者了解点阵显示原理，认识单片机的基本结构、工作原理及应用方法，并提高单片机知识技术的运用能力。

利用单片机来设计的系统，既能实现系统所需的功能，也可以满足计数的准确、迅速性，并且电路简单，操作简单，通用性强。
