电动执行器常见故障及处理方法

电动执行器常见故障及处理方法

电动执行器是一种常用于控制和调节阀门、门窗、机械臂等设备的装置。常见的电动执行器故障可能包括以下情况，以及相应的处理方法：

1.

电源故障：如果电动执行器完全没有反应或无法启动，首先要检查电源供应是否正常。确保电源电压稳定，并检查电源线路和插头是否接触良好。如果电源有问题，修复电源或更换电源供应。

2.

电机故障：电机是电动执行器的核心部件，如果电机出现故障，可能导致执行器无法正常工作或运动不稳定。常见的电机问题包括过热、短路或损坏。应检查电机的电气连接是否良好，清理电机周围的灰尘和杂物，并确保电机运行时没有过载。如果电机损坏，可能需要更换电机或修理电机。

3.

限位开关故障：限位开关用于控制电动执行器的行程范围，防止超出预设的极限位置。如果限位开关故障，可能导致执行器无法准确停止在预定位置。应检查限位开关的位置和调整，确保其正确安装和调节。如果限位开关损坏，可能需要更换限位开关。

4.

控制信号问题：电动执行器通常通过控制信号来接收指令并执行动作。如果控制信号传输中断或出现干扰，执行器可能无法正常

工作。应检查控制信号的连接线路、接头和接口是否良好，确保信号传输的稳定和准确。如果需要，可以使用屏蔽线缆或信号放大器来提高信号质量。

5.

机械阻力：电动执行器在工作过程中可能遇到机械阻力，例如阀门卡死或门窗受阻。这可能导致电动执行器无法正常运动或过载。应检查相关机械设备是否正常运行，消除阻力点，并确保电动执行器的负载符合其额定能力。

6.

请注意，以上只是一些常见的电动执行器故障及处理方法，具体情况可能因设备型号和具体应用而异。对于复杂或无法解决的问题，建议咨询专业的技术支持或联系设备制造商进行进一步的故障排除和维修。

摘 要：执行器作为控制系统的执行终端元件，对控制性能的影响非常重要，但由于工作环境多为高温高压和腐蚀性的恶劣环境，容易出现多种故障。及时发现执行器运 行过程中的故障并采取合理措施解决，是保障自动控制系统安全稳定运行的基础。本文根据电动执行器的工作原理，分析电动执行器的故障发生特点，探寻适用的故 障诊断方法。

关键字：电动执行器 工作原理 故障诊断方法

电 动执行器是以电动机为动力装置的位置式执行机构，是自动化控制系统的重要组成部分，通过调节介质流量实现工艺过程参数的控制，影响控制系统的安全平稳运行 和品质的优劣。电动执行器安装在生产现场，使用环境中的高压差、腐蚀性及振动容易导致执行部件的损耗，引发安全生产事故等，对电动执行器的故障诊断对控制 系统的稳定性意义重大。

1 电动执行器的工作原理

电动执行器中的位置发送器实现减速器的输出位移与单片机识别电信号的转换，电信号作为位置反馈信号与伺服放大器的输入信号比较厚形成偏差信号，偏差

信号大于伺服放大器的死区时，伺服放大器输出功率信号，驱动伺服电机的有效转动。偏差信号的极性决定执行机构的旋转方向朝向减小偏差的方向，实现偏差的减 小，减小至伺服放大器的死区时，功率信号的输出停止，伺服电动机停止运转。执行机构位移到新的输出位置，与输入信号保持比例关系实现自动控制的目的，电动 执行器的实质是伺服控制系统。

2 电动执行器的故障诊断方法

故障诊断是整合现代控制理论、计算机工程、信号处理、人工智能、应用数学、模式识别等学科知识的综合性技术，根据国际故障诊断观点，将所有的故障诊断方法分为基于知识的方法、基于数据驱动的方法和基于解析模型的方法。

2.1 基于知识的故障诊断方法

基于知识的故障诊断方法通过专家知识、因果模型、故障症状举例、系统的详细描述来获得具体的诊断模型。故障诊断专家系统是专家系统的分支，是人们利 用计算机技术将专家知识理论、故障信息知识、实际经验等信息知识融合，开发的智能计算机程序系统，可以根据执行器故障的描述及检测数据进行故障的诊断，常 见的基于知识的诊断方法包括模糊推理法、人工神经网络法、模式识别方法等。

浅谈电动执行器调试及常见问题处理

简介:

智能 SCHIEBEL(西贝直行程电动执行器是具有 SMARTCON 控制单元的智能型执行机构,它通过参数设置 和内部程序控制,能有效增强控制的灵活性和舒适性,通过良好的人机界面交流,能最大限度发挥操作的 简易性,它所具有的强大功能是其它执行机构所无法比拟的。目前主要用于焦化除焦塔 12台闸阀控制, 下面是对智能

SCHIEBEL 操作的简要介绍以及调试说明。

关键字:

电动执行器 调试 电位器

一、操作说明与 LED 提示灯介绍

1、界面与操作

通过选择开关(红可以选择三种不同的操作形式:

OFF 停止

L 就地(LOCAL 此时只有用操作开关才能操作执行机构动作。

远程控制 (REMOTE 此时执行机构的动作只接受系统来的信号,不受操作 开关的就地控制,但可查阅菜单。 (此电动阀远程控制暂未投入使用

如果手动(手摇手柄操作执行机构,请勿必先将两开关放到中间位置!再压下手柄,操作

手轮即可实现手动(手动时坚决不允许将红色选择开关打到 状态!执行机构在电动 运行状态时不允许压手柄!手动操作后无须将手柄复位,就地控制时手柄自动复位。

根据选择开关的位置,操作开关就能获得不同的功能:

选择开关在“OFF”位置:

操作开关被用来上、 下翻动菜单,操作开关从中间旋向

的方向,可用来观察数据记录状态 (S项及 H 项 ,从中间旋向

的方向可以观察参数菜单 (P项 在菜单里,选择开关具有对实际 输入的确认 和取消 的功能,选择开关 15度的旋转可用来确认或取消参数项里的各种输 入(如果要修改参数请注意将左下角的“edit”变为“save”才能修改,如果要确认参数请 注意将“save”变为“edit” 。

如果在菜单中想快速返回主界面, 请将操作开关放到中间, 选择开关打到

L 位置后即可。

选择开关在“REMOTE”位置。 这个状态是远程控制状态, 通过操作开关只可观察不同的数据记录,不能进行参数的设定 选择开关在“LOCAL”位置。

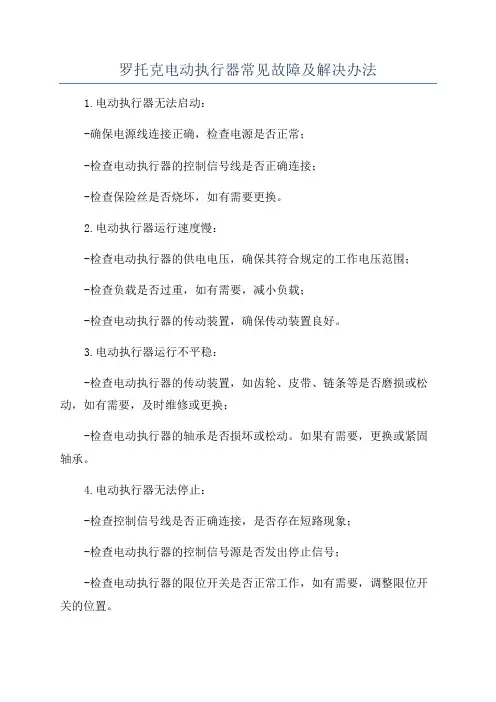

罗托克电动执行器常见故障及解决办法

1.电动执行器无法启动：

-确保电源线连接正确，检查电源是否正常；

-检查电动执行器的控制信号线是否正确连接；

-检查保险丝是否烧坏，如有需要更换。

2.电动执行器运行速度慢：

-检查电动执行器的供电电压，确保其符合规定的工作电压范围；

-检查负载是否过重，如有需要，减小负载；

-检查电动执行器的传动装置，确保传动装置良好。

3.电动执行器运行不平稳：

-检查电动执行器的传动装置，如齿轮、皮带、链条等是否磨损或松动，如有需要，及时维修或更换；

-检查电动执行器的轴承是否损坏或松动。如果有需要，更换或紧固轴承。

4.电动执行器无法停止：

-检查控制信号线是否正确连接，是否存在短路现象；

-检查电动执行器的控制信号源是否发出停止信号；

-检查电动执行器的限位开关是否正常工作，如有需要，调整限位开关的位置。 5.没有动力输出：

-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，及时维修或更换；

-检查电动执行器的电机是否工作正常，如有需要，进行维修或更换。

6.电动执行器卡死或卡住：

-检查电动执行器的传动装置，如齿轮、皮带、链条等是否松动或磨损，如有需要，进行维修或更换；

-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，进行维修或更换；

-检查电动执行器的轴承是否损坏或松动，如有需要，更换或紧固轴承。

7.电动执行器噪音大：

-检查电动执行器的传动装置，如齿轮、皮带、链条等是否松动或磨损，如有需要，进行维修或更换；

-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，进行维修或更换；

-检查电动执行器的轴承是否损坏或松动，如有需要，更换或紧固轴承；

-对电动执行器进行润滑处理，确保各零部件正常工作。
