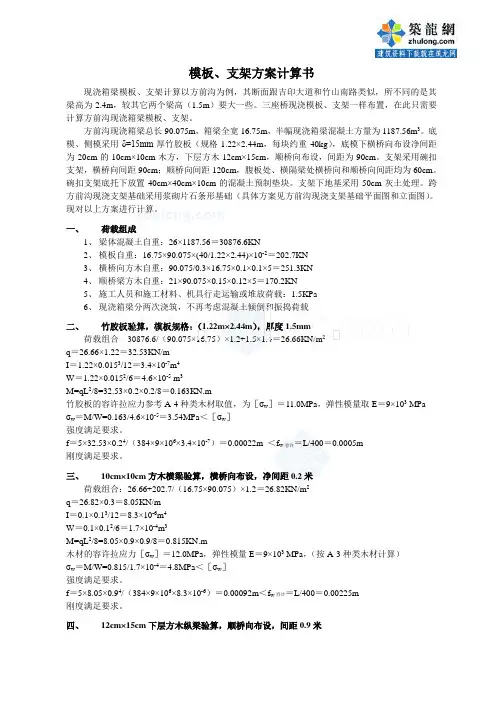

模板、支架方案计算实例

模板、支架 方案 计算书 现浇箱梁模板、支架计算以方前沟为例，其断面跟吉印大道和竹山南路类似，所不同的是其梁高为 2.4m，较其它两个梁高（1.5m）要大一些。

三座桥现浇模板、支架一样布置，在此只需要计算方前沟现浇箱梁模板、支架。

方前沟现浇箱梁总长 90.075m，箱梁全宽 16.75m，半幅现浇箱梁混凝土方量为 1187.56m 3 。

底模、侧模采用 =15mm 厚竹胶板（规格 1.222.44m，每块约重

40kg），底模下横桥向布设净间距为 20cm 的 10cm10cm 木方，下层方木 12cm15cm，顺桥向布设，间距为 90cm。

支架采用碗扣支架，横桥向间距 90cm；顺桥向间距 120cm，腹板处、横隔梁处横桥向和顺桥向间距均为 60cm。

碗扣支架底托下放置 40cm40cm10cm 的混凝土预制垫块。

支架下地基采用 50cm 灰土处理。

跨方前沟现浇支架基础采用浆砌片石条形基础（具体方案见方前沟现浇支架基础平面图和立面图）。

现对以上方案进行计算。

一、 荷载组成 1、 梁体混凝土自重：

261187.56＝30876.6KN 2、 模板自重：

16.7590.075(40/1.222.44)10 -2 ＝202.7KN 3、 横桥向方木自重：

90.075/0.316.750.10.15＝251.3KN 4、 顺桥梁方木自重：

2190.0750.150.125＝170.2KN 5、 施工人员和施工材料、机具行走运输或堆放荷载：

1.5KPa 6、 现浇箱梁分两次浇筑，不再考虑混凝土倾倒和振捣荷载 二、 竹胶板验算，模板规格：

（1.22m2.44m ），厚度 1.5mm 荷载组合 30876.6/（90.07516.75）1.2+1.51.4＝26.66KN/m 2 q＝26.661.22＝32.53KN/m I＝1.220.015 3 /12＝3.410 -7 m 4 W＝1.220.015 2 /6＝4.610 -5 m 3 M=qL 2 /8=32.530.20.2/8＝0.163KN.m 竹胶板的容许拉应力参考 A-4 种类木材取值，为［ w ］＝11.0MPa，弹性模量取 E＝910 3 MPa w ＝M/W=0.163/4.610 -5 ＝3.54MPa＜［ w ］

强度满足要求。

f＝532.530.2 4 /（384910 6 3.410 -7 ）＝0.00022m ＜f w 容许 ＝L/400＝0.0005m 刚度满足要求。

三、 10cm10cm 方木横梁验算，横桥向 布设， 净距 间距 0.2

米 荷载组合：

26.66+202.7/（16.7590.075）1.2＝26.82KN/m 2 q＝26.820.3＝8.05KN/m I＝0.10.1 3 /12＝8.310 -6 m 4 W＝0.10.1 2 /6＝1.710

-4 m 3 M=qL 2 /8=8.050.90.9/8＝0.815KN.m 木材的容许拉应力［ w ］＝12.0MPa，弹性模量 E＝910 3 MPa，（按 A-3 种类木材计算） w ＝M/W=0.815/1.710 -4 ＝4.8MPa＜［ w ］ 强度满足要求。

3 / 5

f＝58.050.9 4 /（384910 6 8.310 -6 ）＝0.00092m＜f w 容许 ＝L/400＝0.00225m 刚度满足要求。

四、 12cm15cm 下层方木纵梁验算，顺桥向布设，间距 0.9 米

荷载组合：

26.82+251.3/（16.7590.075）1.2＝27.02KN/m 2 q＝27.020.9＝24.32KN/m I＝0.120.15 3 /12＝3.410 -5 m 4 W＝0.120.15 2 /6＝4.510 -4 m 3 M=qL 2 /8=24.321.21.2/8＝4.38KN.m 木材的容许拉应力［ w ］＝12MPa，弹性模量 E＝910 3 MPa；（按 A-3 种类木材计算） w ＝M/W=4.38/4.510 -4 ＝9.73MPa＜［ w ］ 强度满足要求。

f＝524.321.2 4 /（384910 6 3.410 -5 ）＝0.0021m ＜f w 容许 ＝L/400＝0.003m 刚度满足要求。

五、 横隔梁 、腹板 处方木验算（10cm10cm ），支架距 纵横间距 0.6m 荷载组合 262.41.2+202.7/（16.7590.075）1.2+1.51.4＝77.14KN/m 2 q＝77.140.3＝23.142KN/m I＝8.310 -6 m 4 W＝1.710 -4 m 3 M=qL 2 /8=23.1420.60.6/8＝1.04KN.m 木材的容许拉应力［ w ］＝12.0MPa，弹性模量 E＝910 3 MPa（按 A-3 种类木材计算） w ＝M/W=1.04/1.710 -4 ＝6.1MPa＜［ w ］ 强度满足要求。

f＝523.1420.6 4 /(384910 6 8.310 -6 )＝0.0005m ＜f w 容许 ＝L/400＝0.0015m 刚度满足要求。 六、 横隔梁、腹板处方木验算（ （12cm15cm ），距 支架纵横间距 0.6m 荷载组合 77.14+0.2＝77.34KN/m 2 q＝77.340.6＝46.404KN/m I＝0.120.15 3 /12＝3.410 -5 m 4 W＝4.510 -4 m 3 M=qL

2 /8=46.4040.60.6/8＝2.09KN.m 木材的容许拉应力［ w ］＝12MPa，弹性模量 E＝910 3 MPa（按 A-3 种类木材计算） w ＝M/W=2.09/4.510 -4 ＝4.6MPa＜［ w ］ 强度满足要求。

f＝546.4040.6 4 /（384910 6 3.410 -5 ）＝0.00026m ＜f w 容许 ＝L/400＝0.0015m 刚度满足要求。

七、 碗扣支架验算 根据平均荷载组合 27.02KN/m 2 算得每根立杆受力 27.021.20.9＝29.2 KN＜30KN（立杆的容许荷载） 根据横隔梁和腹板荷载组合 77.34KN/m 2 算得每根立杆受力

77.340.60.6＝27.84 KN＜30KN（立杆的容许荷载） 稳定性验算 碗扣支架为直径 48mm，壁厚 3mm 的钢管 I=0.0491（0.048 4 －0.042

4 ）＝1.07810 -7 m 4 A=0.024 2 －0.021 2 ＝4.2410 -4 m 2 截面最小回转半径 r＝（10.7810 -8 /4.2410 -4 ） 1/2 ＝0.0159m 杆件按两端绞接计算，L 0 ＝1.2m 杆件长细比 ＝1.2/0.0159＝75.5＜80 ＝1.02-0.55（（75.5+20）/100） 2 ＝0.518 ＝P/A=29.2/（0.5184.2410 -4 ）＝133MPa＜1.2［］＝174MPa 稳定性满足要求。

八、 跨方前沟现浇支架下分配梁和贝雷片主梁验算 平均荷载组合 27.02KN/m 2 对 25 号工字钢分配梁：

q＝27.021.2＝32.424KN/m I＝5.01710 -5 m 4 W＝4.01410 -4 m

3 M＝qL 2 /8＝32.4243.753.75/8＝57KN.m 钢材的容许拉应力［ w ］

5 / 5

＝181MPa，弹性模量 E＝21010 3 MPa w ＝M/W=57/4.01410 -4 ＝142MPa＜［ w ］ 强度满足要求。

f＝532.4243.75 4 /（38421010 6 5.01710 -5 ）＝0.0079m ＜f w 容许 ＝L/400＝0.0094m 刚度满足要求。

对贝雷片主梁：

q＝27.023.75＝101.325KN/m M＝qL 2 /8＝101.3251010/8＝1266.6KN.m 双排单层不加强贝雷片主梁容许弯矩［M］＝1576.4 KN.m

Q＝27.021016.75＝4526 KN 10 排单层不加强贝雷片主梁容许剪力［Q］＝4904 KN 贝雷片主梁抗弯、抗剪强度满足要求。

双排单层不加强贝雷片主梁 I＝50.110 -4 m 4 f＝5101.32510 4

/（38421010 6 50.110 -4 ）＝0.0125m ＜f w 容许 ＝L/400＝0.025m

刚度满足要求。

九、 地基承载力验算 一般地基支架下垫块最大受力 29.2 KN

地基应力 ＝29.2/（0.40.4）＝182.5 KPa 地基处理之后需用轻型触探仪进行地基承载力检测，承载力满足要求后方可进行支架搭设。

对方前沟浆砌片石基础：

半幅桥基底面积 S＝（1.62+22）35.8/2＝128.88 m 2 地基容许承载力［ 0 ］＝120KPa 基底应力 0 ＝27.022716.75/128.88＝95KPa 地基承载力满足要求。
